في المناجم العميقة، لا يعد نزح المياه مجرد بند آخر في قائمة النفقات الرأسمالية، بل هو الخط الرفيع بين الإنتاج المستمر والإغلاق غير المخطط له الذي يمكن أن يكلف مئات الآلاف من الدولارات لكل نوبة عمل. باعتباري شخصًا أمضى سنوات في العمل مع مهندسي المناجم، ومتخصصي المضخات، وفرق المشتريات في الأنظمة المسطحة ذات الضغط العالي، فقد شاهدت خراطيم رفع البئر المصنوعة من مادة البولي يوريثين البلاستيكية الحرارية (TPU) تحل محل خيوط الفولاذ المجلفن بهدوء في بعض البيئات القاسية تحت الأرض في جميع أنحاء العالم. [ زيفير ]
من منظور التكلفة التشغيلية ودورة الحياة، يعد نزح المياه من المناجم العميقة أحد المجالات التي تتفوق فيها الخراطيم المرتفعة المسطحة المصنوعة من مادة TPU الآن بشكل واضح على الأنابيب المجلفنة التقليدية - من حيث السلامة والسرعة والخدمات اللوجستية والتكلفة الإجمالية للملكية. [ الغرب الأوسط ]
وتتجاوز المناجم العميقة عمق 1000 متر في العديد من المناطق، مع ارتفاع تدفق المياه الجوفية، والكيمياء العدوانية، ومحدودية الوصول. يجب أن تقوم أنظمة نزح المياه بنقل كميات كبيرة من المياه - غالبًا مع المواد الصلبة - على مدار الساعة، تحت ضغط مرتفع، وعبر مساحات رأسية وأفقية ضيقة. [ زيفير ]
تشمل التحديات الرئيسية التي يواجهها مشغلو المناجم ما يلي:
- ارتفاع الرأس والضغط الساكن : تعمل المضخات والخطوط الصاعدة بشكل روتيني بعدة مئات من رطل لكل بوصة مربعة.
- المياه الكاشطة والكيميائية العدوانية: المواد الصلبة العالقة، وانخفاض درجة الحموضة، والأملاح الذائبة تهاجم الأنظمة المعدنية.
- محدودية الوصول والتخليص: الأعمدة الضيقة والانحناءات والظهر المنخفض تجعل التعامل مع الأنابيب الصلبة بطيئًا ومحفوفًا بالمخاطر. [ الغرب الأوسط ]
- التكلفة العالية لوقت التوقف عن العمل: كل ساعة تكون فيها المضخة غير متصلة بالإنترنت يمكن أن تؤدي إلى توقف الإنتاج في المستوى المتأثر.
وفي هذا السياق، فإن أي تقنية تقلل من وقت التثبيت، وتحسن الموثوقية، وتخفض تكاليف الصيانة غير المخطط لها ستدفع تكاليفها بسرعة. [ الغرب الأوسط ]
لعقود من الزمن، كانت الأنابيب الفولاذية المجلفنة هي الخيار الافتراضي للآبار العميقة ونزح المياه في المناجم لأنها مألوفة وقوية ومتوفرة على نطاق واسع. ومع ذلك، مع زيادة الأعماق والتدفقات ومتطلبات السلامة، تصبح حدودها أكثر وضوحًا تحت الأرض. [ مضخة إدوين ]
يعتمد الفولاذ المجلفن بالغمس الساخن على طبقة من الزنك للحماية من التآكل، والتي تؤدي أداءً جيدًا إلى حد معقول في العديد من البيئات المائية ولكنها ليست محصنة ضد مياه المناجم العدوانية. بمرور الوقت، يؤدي التآكل والتنقير وتراكم الحجم إلى تقليل القطر الداخلي وزيادة فقدان الرأس وزيادة استهلاك الطاقة. [ المجلفن ]
تشمل المشكلات النموذجية المتعلقة بالرافعات الفولاذية المجلفنة في المناجم العميقة ما يلي:
- التآكل الداخلي ودرنات الصدأ التي تقلل من التدفق ويمكن أن تلوث المياه التي يتم ضخها. [ المجلفن ]
- التآكل الخارجي حيث يتلف الطلاء أثناء المناولة أو عند الوصلات الملولبة.
- تعب في الوصلات والأسنان بسبب دورات تشغيل وإيقاف المضخة والاهتزاز.
في مياه المناجم ذات المواد الصلبة العالية أو ذات الرقم الهيدروجيني المنخفض، يمكن لهذه الآليات أن تقلل بشكل كبير من عمر الخدمة الفعال للخيوط المجلفنة مقارنة بالبدائل غير المعدنية. [ خدمة سكويل ]
الأنابيب الفولاذية الصاعدة ثقيلة وصلبة وموصولة - وهي ثلاث خصائص تعمل ضد العمليات السريعة والآمنة في الأعمدة العميقة. يجب أن تتم محاذاة كل قسم يدويًا، أو ربطه أو ربطه، وتدويره، وخفضه باستخدام معدات الرفع. [ مجلة المياه ]
وهذا له عدة عواقب:
- المزيد من ساعات العمل لكل متر من الناهض المثبت، خاصة في العمق.
- ارتفاع خطر سقوط الأشياء والإصابات أثناء وضع المكياج والخروج.
- الحاجة إلى رافعات ورافعات ومناطق تخزين أكبر.
وحتى مع وجود معدات مناولة متخصصة، فإن تركيب مئات الأمتار من الروافع الفولاذية في عمود محصور يمكن أن يستغرق أيامًا، وهو الوقت الذي لم تعد المناجم الحديثة تتحمله بسهولة. [ مجلة المياه ]

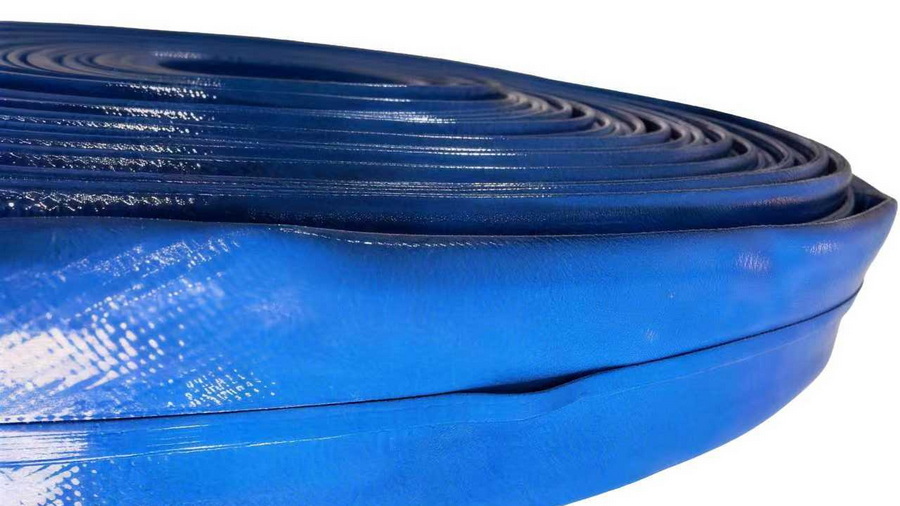

إن خرطوم رفع البئر المصنوع من مادة TPU عبارة عن خرطوم مسطح عالي الضغط مبثوق من مادة البولي يوريثين لدن بالحرارة من خلال سترة تقوية من البوليستر أو مادة البولي أميد منسوجة بإحكام. تخلق عملية 'البثق خلال النسج' بنية متجانسة حيث تعمل البطانة والتعزيز والغطاء كوحدة متكاملة واحدة . [ زيفير ]
تشتمل ميزات الطبقة المسطحة المصنوعة من مادة TPU لنزح المياه النموذجية على ما يلي:
- غطاء وبطانة من مادة TPU، ذات مقاومة عالية للتآكل والمواد الكيميائية والتحلل المائي والفطريات. [ زيفير ]
- نسيج دائري مقوى من البوليستر عالي المتانة.
- ضغوط عمل تصل إلى 610 رطل لكل بوصة مربعة مع ضغوط انفجارية تصل إلى 1830 رطل لكل بوصة مربعة لأحجام مختارة. [ زيفير ]
- تتراوح درجة حرارة التشغيل من حوالي -50 درجة مئوية إلى +80 درجة مئوية، وهي مناسبة لمعظم مناخات المناجم. [ زيفير ]

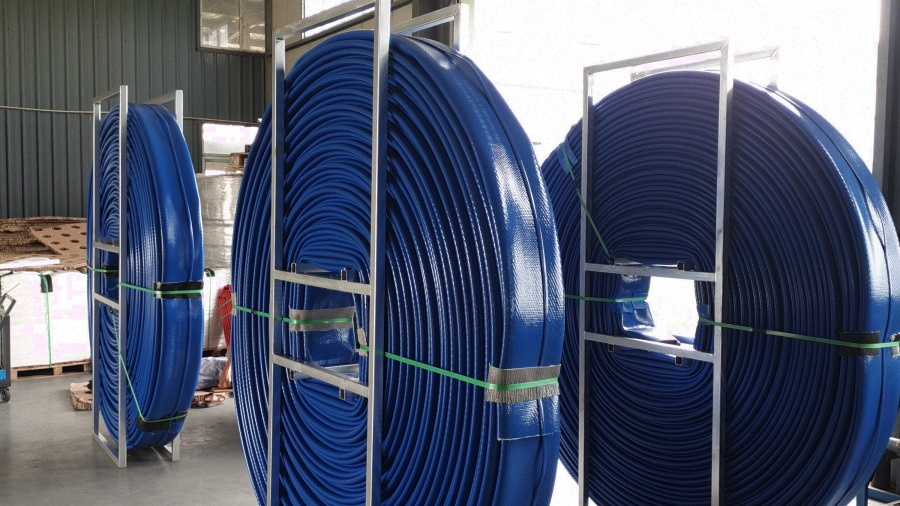

باعتباره خرطومًا مسطحًا، يتم توفير خرطوم TPU المرتفع بأطوال طويلة متواصلة - عادةً من 100 متر إلى 400 متر لكل بكرة اعتمادًا على القطر - مما يقلل بشكل كبير من عدد الوصلات. [ الغرب الأوسط ]
فيما يلي مقارنة عملية للخرطوم الصاعد المسطح المصنوع من مادة TPU مقابل الفولاذ المجلفن لنزح المياه من المناجم العميقة.
| خرطوم ارتفاع البئر مصنوع | من مادة TPU، | أنبوب من الفولاذ المجلفن |
|---|---|---|
| الوزن لكل متر | قليل؛ سهولة التعامل اليدوي، وحمل رفع أقل ( زي فاير ) | عالي؛ يتطلب معدات رفع ثقيلة ( مجلة واترويل ) |
| مقاومة التآكل | مقاومة ممتازة للمواد الكيميائية والتحلل المائي ( زيفير ) | تعتمد على طبقة الزنك. يمكن أن تتآكل في مياه المناجم ( المجلفنة ) |
| مقاومة التآكل | غطاء خارجي عالي جدًا ومُحسّن للارتداء ( zyfire ) | معتدل؛ يؤدي تلف الطلاء إلى كشف الفولاذ العاري ( المجلفن ) |
| سرعة التثبيت | ما يصل إلى أميال يتم نشرها في ساعات بواسطة أطقم صغيرة ( من الغرب الأوسط ) | في كثير من الأحيان أيام لتثبيت الأنابيب المشتركة ( الغرب الأوسط ) |
| المرونة في المساحات الضيقة | مرنة للغاية؛ يجعل الانحناءات، ويمرر العقبات ( الغرب الأوسط ) | جامد؛ يحتاج إلى مسارات مستقيمة وانحناءات نصف قطرها كبيرة |
| عدد المفاصل وخطر التسرب | عدد قليل جدًا من المفاصل لكل سلسلة ( الغرب الأوسط ) | العديد من الوصلات الملولبة/المقترنة، تزيد من احتمالية التسرب |
| التخزين والنقل | مدمجة على بكرات، أطوال طويلة لكل مقطورة ( الغرب الأوسط ) | حمولات شاحنات ضخمة ومتعددة لمسافات طويلة |
| دورة الحياة والصيانة | عمر خدمة طويل مع صيانة منخفضة ( زيفير ) | أقصر في المياه العدوانية؛ المزيد من الصيانة ( المجلفنة ) |
من وجهة نظر المتخصص، هناك خمسة مجالات أداء حاسمة حيث تتفوق خراطيم رفع البئر المصنوعة من مادة TPU بشكل واضح على الفولاذ المجلفن في نزح المياه في المناجم العميقة.
تظهر البيانات الميدانية من موردي خراطيم TPU في تطبيقات التعدين أنه يمكن نشر ما يصل إلى ميل واحد من خرطوم TPU مقاس 12 بوصة في غضون ساعة إلى ساعتين بواسطة طاقم مكون من ثلاثة أشخاص. وعلى السطح، قد يقوم الطاقم بتركيب حوالي 1000 قدم فقط من الأنابيب الصلبة مقاس 12 بوصة في يوم كامل - وهو فرق كبير في الإنتاجية. [ الغرب الأوسط ]
لنزح المياه من المناجم العميقة:
1. يتم وضع بكرة الخرطوم بالقرب من العمود أو المنحدر.
2. يتم خفض الناهض TPU بشكل مستمر مع المضخة المرفقة، مع عدد قليل فقط من المشابك والتركيبات.
3. يتم التخلص من محاذاة وعزم العشرات من الوصلات الفولاذية.
وتؤدي هذه التعبئة السريعة إلى تقليل الوقت بين الفيضانات والضخ بكامل طاقته، مما يحمي الإنتاج والمعدات بشكل مباشر. [ الغرب الأوسط ]
نظرًا لأن خرطوم TPU خفيف الوزن ومرن، فإن الطاقم يعمل باستخدام البكرات والمشابك بدلاً من المقاطع الثقيلة والصلبة. وهذا يقلل بشكل كبير من: [ zyfire ]
- فترات التحميل المعلقة في العمود.
- خطر حدوث إصابات في اليد عند الخيوط والفلنجات.
- العمل على ارتفاعات حول رفوف الأنابيب والتدريج.
من وجهة نظر مدير السلامة، تعد هذه واحدة من الفوائد الأكثر إلحاحًا للتحول من الناهضات المجلفنة إلى أنظمة الطبقة المسطحة المصنوعة من مادة TPU في الأعمدة العميقة والانحدارات. [ مجلة المياه ]
تُظهر مركبات TPU المستخدمة في تعدين خراطيم نزح المياه مقاومة ممتازة للتحلل المائي والعديد من المواد الكيميائية والهجوم الميكروبي. وهذا يجعلها مثالية للتعامل مع مياه المناجم العدوانية التي تميل إلى تقويض طبقات الزنك والفولاذ العاري بمرور الوقت. [ المجلفن ]
ومن الناحية العملية، هذا يعني:
- خشونة السطح الداخلي المستقرة لفقدان الرأس بشكل متوقع طوال عمر الخرطوم.
- لا ينزاح مقياس الصدأ إلى المضخات أو خطوط التفريغ.
- فترات خدمة أطول وعدد أقل من عمليات استبدال الناهض غير المجدولة.
عندما تحتاج الخيوط المجلفنة إلى استبدال جزئي بعد سنوات من التعرض لها، غالبًا ما تستمر أنظمة رفع TPU عالية الجودة في الخدمة مع الحد الأدنى من التدهور في الأداء. [ خدمة سكويل ]

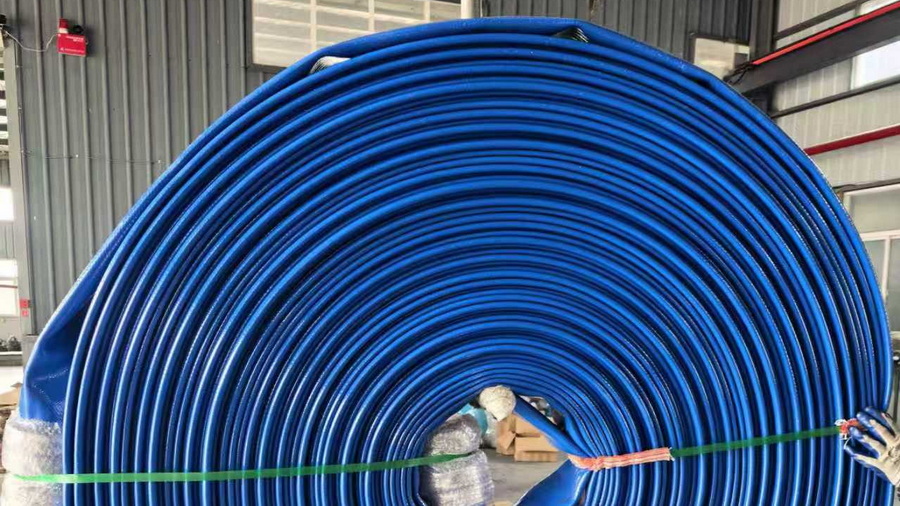

يتم توفير خرطوم رفع مسطح من مادة TPU بأطوال طويلة متواصلة على بكرات مدمجة. يمكن لمقطورة مسطحة واحدة أن تحمل عدة أميال من الخرطوم، في حين أن مساحة التخزين 10 × 40 بوصة يمكن أن تستوعب مسافات مماثلة. على النقيض من ذلك، يتطلب نفس طول الناهض الفولاذي المجلفن حمولات شاحنات متعددة، وساحات كبيرة، وبنية تحتية كبيرة للتكديس. [ مجلة المياه ]
في المناجم العميقة ذات المساحة السطحية الشحيحة وجداول الأعمدة المزدحمة، تعمل هذه الميزة اللوجستية على تبسيط التخطيط وتقليل تكاليف التعبئة. [ الغرب الأوسط ]
على أساس كل متر، غالبًا ما يكون خرطوم TPU المرتفع مشابهًا لأنظمة الأنابيب عالية الجودة. المدخرات الحقيقية تأتي من: [ zyfire ]
- ساعات عمل أقل في التركيب والاسترجاع.
- وقت توقف أقصر أثناء تغييرات المضخة أو تمديدات المستوى.
- عمر خدمة أطول في المياه العدوانية والظروف الكاشطة.
عندما يكون نزح المياه أمرًا بالغ الأهمية، فإن قيمة تشغيل المضخات بسرعة والحفاظ على تشغيلها بشكل موثوق تفوق عادة أي ميزة سعرية أولية صغيرة لأنابيب الصلب المجلفنة. [ المجلفن ]
عبر مناجم الفحم والصخور الصلبة والمعادن الأساسية، أثبتت الخراطيم المرتفعة المسطحة المصنوعة من مادة TPU نفسها بالفعل كبديل أكثر ذكاءً لخطوط الفولاذ الصلب والبولي إيثيلين عالي الكثافة. [ انستقرام ]
تشمل التطبيقات النموذجية ما يلي:
- نزح المياه من العمود العميق باستخدام المضخات الغاطسة.
- المنحدر والانحدار لنزح المياه حيث يجب أن تتبع الخطوط منحنيات ضيقة.
- الاستجابة الطارئة للفيضانات والضخ الالتفافي المؤقت.
- خطوط تصريف الضغط العالي الدائمة على طول خطوط النقل الرئيسية.
تشير إحدى الحالات الموثقة إلى نشر خرطوم كبير من مادة TPU في مناجم الفحم تحت الأرض لنقل كميات كبيرة من المياه، مع القدرة على تركيب خرطوم بطول 2.5 ميل في بضع ساعات فقط، مما يتيح الاستئناف السريع للإنتاج بعد دخول المياه. [ الغرب الأوسط ]
شركة Sunmoon متخصصة في تقنية خرطوم TPU المسطح عالي الضغط المصمم لنقل المياه لمسافات طويلة، وإنقاذ الألغام، والصرف في حالات الطوارئ. بالاعتماد على أكثر من 20 عامًا من الخبرة في تصنيع الخراطيم وآلاف الأمتار المثبتة في مجالات التعدين والتجريف والري على نطاق واسع، تركز Sunmoon على مطابقة بناء الخراطيم لظروف المناجم في العالم الحقيقي. [ أنبوبة الشمس ]
تشمل ميزات التصميم الرئيسية المستخدمة في تطبيقات نزح المياه من المناجم العميقة ورفع الآبار ما يلي:
- معرف مخصص وتصنيف الضغط : أقطار تتراوح من أحجام الآبار الصغيرة الصاعدة حتى تصريف المناجم ذات التجويف الكبير، مع ضغوط عمل مصممة لتناسب رأسك الثابت ومنحنى المضخة. [ أنبوبة الشمس ]
- غطاء خارجي سميك جدًا: مُحسّن لمقاومة التآكل على الجدران الصخرية الوعرة والحواف الحادة في العمود. [ زيفير ]
- تعزيز عالي المتانة: خيوط بوليستر منسوجة دائرية للتعامل مع الأحمال الديناميكية من بدء تشغيل المضخة والمطرقة المائية. [ أنبوبة الشمس ]
- الاستقرار الكيميائي والأشعة فوق البنفسجية: يضمن الأداء في قطاعات التوجيه تحت الأرض والسطحية. [ صن مون لاي فلاتهوس ]

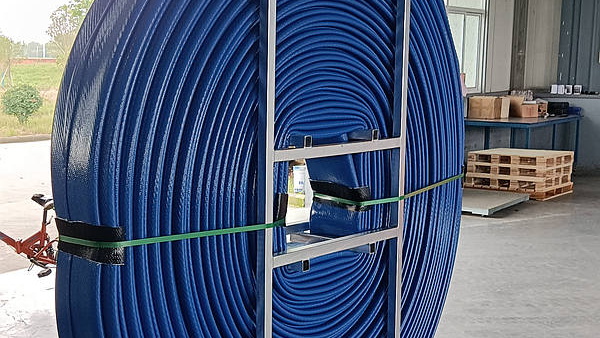

بفضل إمكانات البثق والنسيج الداخلية، يمكن لشركة Sunmoon تخصيص الطول واللون وواجهات التوصيل والعلامة التجارية لتتوافق مع معايير منجمك وترميز السلامة. [ صن مون لاي فلاتهوس ]
من وجهة نظر هندسية، فإن اختيار خرطوم رفع البئر المناسب من مادة TPU لنزح المياه من المناجم العميقة هو عملية منظمة. وفيما يلي نهج عملي خطوة بخطوة يستخدم في العديد من المشاريع الناجحة.
1. تحديد الحد الأقصى للرأس الثابت (من عمق ضبط المضخة إلى نقطة التفريغ).
2. تقدير خسائر الاحتكاك على أساس معدل التدفق المستهدف وطول الخط.
3. تأكيد منحنى أداء المضخة والحد الأقصى لضغط العمل.
يحدد هذا ضغط العمل المطلوب للخرطوم وعامل الأمان.
باستخدام بيانات التدفق والرأس، حدد قطرًا داخليًا يحافظ على السرعة ضمن الحدود المقبولة لتقليل فقد الاحتكاك والتآكل. ثم اختر فئة الضغط (على سبيل المثال، 250 رطل لكل بوصة مربعة، أو 300 رطل لكل بوصة مربعة، أو 410 رطل لكل بوصة مربعة) التي توفر هامش أمان للانفجار بنسبة 3:1 على الأقل. [ زيفير ]
حيثما أمكن، اختر أطوالًا متواصلة تقلل من الوصلات - النطاقات الشائعة هي 100-400 متر اعتمادًا على تكوين العمود. يجب أن تكون الوصلات محززة أو متوافقة بطريقة أخرى مع تفريغ المضخة وشبكة الأنابيب السطحية. [ الغرب الأوسط ]
- التأكد من قدرة الرفع وتجهيزات التعامل مع البكرة.
- تحديد تسلسل خفض المضخة والخرطوم، بما في ذلك فترات التثبيت في العمود.
- تدريب الطاقم على أفضل الممارسات الخاصة بالخراطيم (نصف قطر الانحناء، وتباعد المشابك، والفحص).
ومن خلال اتباع هذه الخطوات، تحقق المناجم عادةً تركيبًا سريعًا مع أداء يمكن التنبؤ به ومخاطر تسرب منخفضة.
من وجهة نظر المتخصصين، يصبح التحول من الفولاذ المجلفن إلى خرطوم رفع البئر المصنوع من مادة TPU أمرًا مقنعًا بشكل خاص في المواقف التالية:
- أعمدة عميقة تزيد عن 300 متر ، حيث تكون عقوبات وقت التركيب والوزن للفولاذ كبيرة.
- بيئات مياه المناجم شديدة التآكل أو الكشط والتي أدت بالفعل إلى تقصير عمر الناهض الفولاذي.
- العمليات التي تتطلب إعادة انتشار سريع مع تعمق اللغم أو تمدده.
- المواقع ذات جداول الأعمدة الضيقة ومساحة سطحية محدودة.
في هذه السيناريوهات، عادةً ما توفر أنظمة الرفع المسطحة المصنوعة من مادة TPU أمانًا أفضل، وتكلفة إجمالية أقل، ومرونة تشغيلية أعلى من سلاسل الفولاذ المجلفن.
إذا كنت تخطط لعمود عميق جديد، أو توسيع مستوى موجود، أو التعامل مع التآكل المتكرر ووقت التوقف عن العمل على الروافع المجلفنة، فهذا هو الوقت المناسب لتقييم خراطيم رفع البئر المصنوعة من مادة TPU. يمكن لشركة Sunmoon أن تدعمك في هندسة التطبيقات، وحجم الخراطيم، وأنظمة الرفع المسطحة المصنوعة خصيصًا من مادة TPU والمصممة خصيصًا لتناسب عمق منجمك، وكيمياء المياه، واستراتيجية الضخ. [ صن مون لاي فلاتهوس ]
قم بمشاركة تخطيط نزح المياه الحالي لديك، وبيانات المضخة، وملف العمود، وسيوصي فريقنا بتكوين جهاز رفع TPU الذي يمكن أن يقلل وقت التثبيت، ويحسن السلامة، ويثبت تكاليف نزح المياه على المدى الطويل. [ أنبوبة الشمس ]
س 1: هل خراطيم رفع البئر المصنوعة من مادة TPU قوية بما يكفي للآبار العميقة جدًا؟
نعم. تتوفر خراطيم مسطحة من مادة TPU عالية الجودة بضغوط عمل تصل إلى حوالي 610 رطل لكل بوصة مربعة وضغوط انفجار تصل إلى حوالي 1830 رطل لكل بوصة مربعة، وهي مناسبة للعديد من تطبيقات المناجم العميقة والآبار العميقة عندما يكون حجمها صحيحًا. [ زيفير ]
س 2: كيف تتعامل خراطيم TPU مع مياه المناجم الكاشطة مع المواد الصلبة؟
يتمتع مادة TPU بمقاومة ممتازة للتآكل، والعديد من خراطيم التعدين تستخدم أغطية خارجية سميكة للغاية وتعزيزات قوية، مما يجعلها مناسبة تمامًا لظروف الكشط في الحفر المفتوحة والمناجم تحت الأرض. [ زيفير ]
س3: هل يمكن استخدام خراطيم TPU المرتفعة كتركيبات دائمة، أم أنها مؤقتة فقط؟
يتم استخدام خراطيم TPU المسطحة على نطاق واسع كخطوط طوارئ ونزح المياه على المدى الطويل، وذلك بفضل مقاومتها للمواد الكيميائية والأشعة فوق البنفسجية والتحلل المائي والفطريات، بالإضافة إلى المتانة الميكانيكية الجيدة. [ الغرب الأوسط ]
س 4: كيف يمكن مقارنة تكلفة خرطوم رفع TPU مع الأنابيب الفولاذية المجلفنة؟
على أساس كل متر، غالبًا ما يكون خرطوم TPU مشابهًا لأنظمة الأنابيب عالية الجودة، ولكن تكاليف المشروع الإجمالية عادة ما تكون أقل بسبب التثبيت الأسرع، وانخفاض العمالة، وعمر الخدمة الأطول في الظروف القاسية. [ المجلفن ]
س5: هل يمكن لشركة Sunmoon تخصيص خراطيم TPU لمتطلبات المناجم المحددة؟
نعم. تقدم Sunmoon أقطارًا مخصصة، وتقييمات ضغط، وأطوال، وألوان، ووصلات نهائية، مُحسّنة لتطبيقات التعدين ونزح المياه والتجريف والصرف في حالات الطوارئ في جميع أنحاء العالم. [ انستقرام ]
