● ما هي خراطيم الشفط والتفريغ؟
● الاختلافات الأساسية بين خراطيم الشفط والتفريغ
>> الاختلافات التقنية الرئيسية
● خرطوم الشفط: الهيكل والمواد والتطبيقات
>> تطبيقات خرطوم الشفط النموذجية
● خرطوم التفريغ: الهيكل والمواد والتطبيقات
>> تطبيقات خرطوم التفريغ النموذجية
● كيفية اختيار خراطيم الشفط والتفريغ خطوة بخطوة
>> الخطوة 1: تحديد موضع الخرطوم واتجاه التدفق
>> الخطوة 2: تأكيد متطلبات الضغط والفراغ
>> الخطوة 3: تقييم الوسط ودرجة الحرارة والبيئة
>> الخطوة 4: ضع في اعتبارك المسافة والمناولة والتخزين
● الأخطاء الشائعة في الاختيار والتشغيل
● حيث يتناسب خرطوم TPU المسطح مع الأنظمة الحديثة
>> مزايا خرطوم التفريغ المسطح من مادة TPU
● قائمة مرجعية عملية للشراء للمهندسين
● مسح العبارة التي تحث المستخدم على اتخاذ إجراء لاختيار الخرطوم وتصميم النظام
>> الأسئلة الشائعة 1: هل يمكن استخدام نوع خرطوم واحد لكل من الشفط والتفريغ؟
>> الأسئلة الشائعة 2: لماذا ينهار خرطوم الشفط أحيانًا أثناء التشغيل؟
>> الأسئلة الشائعة 3: متى يكون خرطوم TPU المسطح خيارًا أفضل من خرطوم التفريغ المطاطي؟
>> الأسئلة الشائعة 4: كيف ينبغي تحديد حجم خراطيم الشفط والتفريغ؟
>> الأسئلة الشائعة 5: ما هي الصيانة التي تحتاجها خراطيم الشفط والتفريغ؟
خراطيم الشفط والتفريغ ضرورية لنقل السوائل، ولكنها تختلف في اتجاه التدفق، وظروف الضغط، والبنية، والتطبيقات النموذجية، لذا فإن اختيار النوع الخاطئ يمكن أن يسبب التجويف، أو انهيار الخرطوم، أو انفجار النظام. بالنسبة للمستخدمين والمشترين المعتمدين على الهندسة، بما في ذلك أولئك الذين يقومون بتقييم خرطوم TPU المسطح كحل تفريغ مرن، فإن فهم هذه الاختلافات يدعم تصميم نظام المضخة الآمن والفعال.[1] [2] [3] [4] [5]
خراطيم الشفط والتفريغ هي خراطيم مرنة تستخدم مع المضخات وأنظمة نقل السوائل، ولكنها تعمل تحت ظروف ضغط مختلفة. تعمل خراطيم الشفط على مدخل المضخة تحت فراغ أو فراغ جزئي، بينما تعمل خراطيم التفريغ على مخرج المضخة تحت ضغط إيجابي.
- خرطوم الشفط: يسحب السائل من مصدر مثل الخزان أو الحفرة أو النهر إلى المضخة تحت ضغط سلبي.[6][2]
- خرطوم التفريغ: ينقل السائل بعيدًا عن المضخة إلى منطقة الصرف أو الخزان أو الحقل تحت ضغط إيجابي.[7][1]
لنقل المياه لمسافات طويلة أو مؤقتة، يجمع العديد من المشغلين بين خراطيم الشفط الصلبة وخراطيم التفريغ المسطحة المصنوعة من مادة TPU، وهي خفيفة الوزن وسهلة النشر ومناسبة لظروف التدفق العالي والضغط الإيجابي.

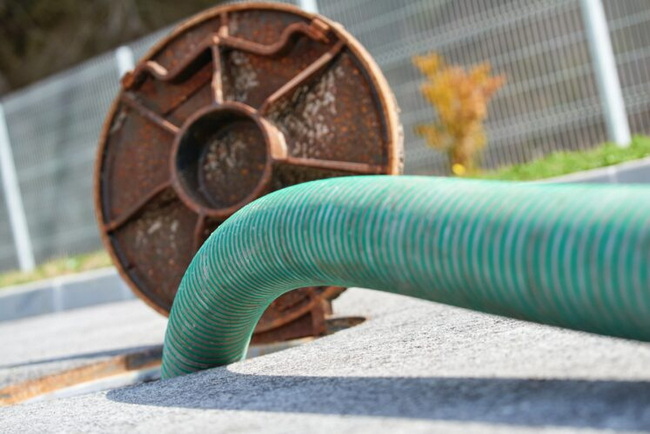

تتعلق أهم الاختلافات بالوظيفة ونوع الضغط والبنية والمرونة وسيناريوهات العمل. يمكن أن يؤدي استخدام نوع خرطوم خاطئ في الموضع الخاطئ إلى إتلاف المضخات وتقصير عمر الخرطوم وخلق مخاطر على السلامة.[3][2][6][7]
وجه | خرطوم الشفط | خرطوم التفريغ |
اتجاه التدفق | يسحب السائل إلى المضخة من مصدر أدناه أو على مستوى المضخة. | يطرد السائل من المضخة إلى الصرف أو التخزين أو الحقل. |
نوع الضغط | يعمل تحت الضغط السلبي أو الفراغي. يجب أن تقاوم الانهيار. | يعمل تحت ضغط إيجابي. يجب أن تقاوم الانفجار. |
البناء النموذجي | جدار سميك بسلك فولاذي حلزوني أو حلزوني صلب بالإضافة إلى طبقات تقوية النسيج. | جدار أكثر مرونة مع تعزيز النسيج أو الأسلاك الأمثل للضغط الداخلي، وغالبًا ما يتضمن تصميمات مسطحة. |
المرونة | أكثر صلابة وأثقل بسبب الهيكل المضاد للانهيار. | بشكل عام، أخف وزنًا وأكثر مرونة وأسهل في اللف والنشر. |
الاستخدام النموذجي | الشفط العميق، نقل الملاط، ضخ الآبار، خزانات التفريغ. | نزح المياه، تصريف الفيضانات، الري، نقل المياه المؤقت، تفريغ الناقلات. |
في العديد من أنظمة نقل المياه، يحدد المهندسون خرطوم الشفط المقوى الحلزوني بين مصدر السائل ومدخل المضخة، ثم يستخدمون خرطوم التفريغ المطاطي أو مادة TPU المسطحة على مخرج المضخة لمسافات أطول مع جهد أقل في التعامل.[4] [5]
يعطي تصميم خرطوم الشفط الأولوية لمقاومة الانهيار والتدفق المستقر في ظل ظروف الفراغ، خاصة عندما تقوم المضخات برفع السائل من أسفل الدرجة أو من مصادر غير مؤكدة. إن الاختيار الصحيح لخرطوم الشفط يدعم أداء المضخة ويساعد على منع التجويف.[1][3][6][2]
يشتمل خرطوم الشفط الصناعي النموذجي على الطبقات التالية.[3][4][1]
- الأنبوب الداخلي: مطاط صناعي مقاوم للتآكل والتآكل أو PVC مطابق للماء أو الزيت أو الملاط أو المواد الكيميائية الخفيفة.[1][3]
- التسليح: طبقة أو أكثر من الأسلاك الفولاذية الحلزونية بالإضافة إلى خيوط صناعية عالية القوة لمنع الانهيار تحت الضغط الجوي الخارجي.[4][3][1]
- الغطاء الخارجي: مطاط صناعي متين أو PVC مقاوم للطقس الجيد والتآكل والأوزون للخدمة الخارجية.[3][1]
بسبب هذا الهيكل متعدد الطبقات، تكون خراطيم الشفط أكثر سمكًا وأثقل وأقل مرونة من معظم خراطيم التفريغ، لكنها تحافظ على شكلها وتدفقها حتى بالقرب من الفراغ الكامل.
عادةً ما يختار المهندسون خرطوم الشفط حيث يجب على النظام رفع أو سحب السائل.[6][2][3]
– ضخ المياه من الآبار، أو البرك، أو الأنهار، أو القنوات، أو الخزانات الجوفية.
- نقل الملاط الصناعي، بما في ذلك معالجة الطين والرمل والرواسب.[2][3]
- عمليات شاحنات التفريغ والصهاريج لمعالجة مياه الصرف الصحي أو الحمأة.[5][2]
- شفط المواد الكيميائية والعمليات حيث أن انهيارها من شأنه أن يعطل العمليات الحرجة.[3][2]
يعد استخدام خرطوم التفريغ المسطح الشائع على جانب الشفط أمرًا محفوفًا بالمخاطر، نظرًا لأن التصميمات المسطحة غير مصممة لمقاومة الفراغ ويمكن أن تتسطح أو تنهار أثناء تشغيل المضخة.
يركز تصميم خرطوم التفريغ على الضغط الداخلي الإيجابي، والمرونة، والتعامل، خاصة على مسافات كبيرة على مستوى الأرض. يؤثر الاختيار الصحيح لخرطوم التفريغ على استهلاك الطاقة وموثوقية النظام الإجمالية.[10][7][9][5][2]
يشتمل خرطوم التفريغ النموذجي على هذه العناصر.[7][9][10]
- الأنبوب الداخلي: مطاط صناعي أملس، TPU، أو PVC لتقليل الاحتكاك ودعم التدفق السريع.[9][7]
- التعزيز: جديلة النسيج أو طبقات الأسلاك الفولاذية المُحسّنة لضغط الانفجار وارتفاع الضغط العابر. [10] [7]
- الغطاء: طبقة خارجية مقاومة للطقس والتآكل والأشعة فوق البنفسجية؛ في تصميمات TPU المسطحة، يصبح الخرطوم مضغوطًا عند خفض الضغط.
بالمقارنة مع خرطوم الشفط، تعد خراطيم التفريغ أكثر مرونة وأخف وزنًا، مما يقلل من وقت المناولة اليدوية ويجعلها أسهل في اللف والتخزين.[7] [9] [5]
تُستخدم خراطيم التفريغ بعد المضخة، حيث يجب نقل السائل أو توزيعه.[6][10][5]
- إنشاءات نزح المياه وتصريف السيول في المشاريع المدنية.[10][6]
- الري الزراعي والتسميد وخطوط التوزيع الحقلي.[5][6]
- مياه التبريد الصناعية أو خطوط إرجاع المياه المعالجة والتحويلية.[10][5]
- تحميل وتفريغ الناقلات ونقلها مؤقتاً حول المصانع أو المنشآت.[5]
لنقل المياه لمسافات طويلة وبكميات كبيرة، يتم اختيار خراطيم TPU المسطحة بشكل متزايد كخراطيم تفريغ لأنها تجمع بين القدرة على الضغط العالي والوزن المنخفض والتخزين المدمج.[8] [5]
يتضمن اختيار الخرطوم المناسب أكثر من مجرد مطابقة الحجم الاسمي؛ يجب على المهندسين تقييم الضغط والوسط والبيئة والتخطيط. تساعد العملية المنظمة على توحيد الاختيار عبر المشاريع.[7] [2] [3] [10] [5]
- إذا كان الخرطوم يربط مصدر السائل بمدخل المضخة، فاختر خرطومًا ذو قدرة شفط يمكنه التعامل مع الفراغ أو الفراغ الجزئي.[4][6][2]
- إذا كان الخرطوم يربط مخرج المضخة بالوجهة، فاختر خرطوم تفريغ مصممًا للضغط الإيجابي.[6][7]
- بالنسبة للتشغيل الطويل على مستوى الأرض، قم بتقييم خرطوم التفريغ المسطح المصنوع من مادة TPU لتقليل الوزن ووقت التثبيت ومساحة التخزين.[8][5]
- مراجعة الحد الأقصى لرفع الشفط والفراغ المطلوب؛ اختر خرطوم شفط بمعدل فراغ كافٍ وهامش أمان.[2][5]
- التحقق من ضغط تفريغ المضخة والارتفاعات المتوقعة، ثم اختيار خرطوم تفريغ يكون ضغط العمل فيه أقل بوضوح من الحد المقدر له.[7][2]
- خذ بعين الاعتبار إجراء ترقيات مستقبلية للنظام والتي قد تزيد من متطلبات الضغط أو الرفع.[2][5]
- بالنسبة للملاط الكاشطة، قم بتركيب خراطيم شفط وتفريغ مطاطية ذات مقاومة عالية للتآكل وأنابيب داخلية سميكة.[3][2]
- بالنسبة للمياه والمحلول الملحي والعديد من المواد الكيميائية الخفيفة، يمكن أن توفر خراطيم التفريغ المصنوعة من مادة TPU أو PVC حلاً موثوقًا وخفيف الوزن.[8][5]
- التحقق من نطاق درجة حرارة التشغيل. تسمح بعض مركبات الخراطيم بنافذة واسعة، في حين أن بعضها الآخر له حدود أكثر صرامة.[5]
- تقييم التعرض للأشعة فوق البنفسجية، والتجوية الخارجية، والأضرار الميكانيكية المحتملة في الموقع.
- يمكن للتركيبات القصيرة والدائمة بالقرب من المضخة أن تعتمد على خراطيم تفريغ مطاطية ثقيلة أو أنابيب صلبة.[10]
- تستفيد الدورات الطويلة أو المؤقتة أو الموسمية من خراطيم التفريغ المسطحة المصنوعة من مادة TPU والتي يمكن نشرها من البكرات واستعادتها بسرعة.[8][5]
- عند الحاجة إلى إعادة التموضع بشكل متكرر، قم بإعطاء الأولوية للوزن المنخفض والمرونة العالية لتقليل العمالة ووقت التوقف عن العمل.[9][7]
تأتي العديد من حالات الفشل الميدانية من أنواع الخراطيم الخاطئة أو التصنيفات غير الكافية، وليس من عيوب المضخة. يساعد التعرف على الأخطاء النموذجية على تجنب التوقفات غير المخطط لها وحوادث السلامة.[6][2][5]
- استخدام خرطوم التفريغ على جانب الشفط: قد ينهار الخرطوم تحت الفراغ، مما يسبب التجويف وفقدان التدفق.[6][2]
- التقليل من ارتفاع الضغط: يمكن لخراطيم التفريغ غير المصنفة لارتفاع الضغط أن تنفجر أو تنفجر.[7][2]
- تجاهل العوامل الكيميائية وعوامل التآكل: تفشل مركبات الأنابيب غير الصحيحة مبكرًا في الملاط أو الخدمات الكيميائية.[3][2]
- السماح بالالتواءات الضيقة والانحناءات الحادة: يؤدي الالتواء في كل من خطوط الشفط والتفريغ إلى تقييد التدفق والضغط على الخرطوم.[2][5]
- مطابقة نوع الخرطوم وتصنيفه لمنحنى المضخة وظروف التشغيل الحقيقية، وليس فقط المواصفات الاسمية.[5][2]
- بالنسبة لخطوط التفريغ الطويلة، فكر في استخدام خرطوم مسطح من مادة TPU للجمع بين معدل الضغط العالي وتكلفة معالجة أقل ونشر أسرع.[8][5]
- قم بإعداد فترات فحص روتينية للتحقق من وجود جروح، وبثور، وبقع ناعمة، وتآكل أدوات التوصيل، والتشوه المبكر.[5]
- تدريب المشغلين على توجيه الخراطيم الصحيحة والتخزين وحدود الضغط لتقليل سوء الاستخدام.[10][5]
تظل خراطيم الشفط التقليدية ضرورية عند مدخل المضخة، ولكن يتم استخدام الخراطيم المسطحة المصنوعة من مادة TPU بشكل متزايد في خطوط التفريغ في المشاريع الصعبة. يوفر هذا المزيج توازنًا بين القوة الميكانيكية والتنقل والكفاءة التشغيلية.[8][5]
- القدرة على الضغط العالي: تم تصميم خراطيم TPU المسطحة الحديثة لضغوط العمل المرتفعة المناسبة لعمليات التفريغ الطويلة.[5]
- الوزن المنخفض والتخزين المدمج: بالمقارنة مع خراطيم التفريغ المطاطية السميكة، فإن منتجات TPU المسطحة تقلل بشكل كبير من متطلبات النقل والتخزين.[8] [5]
- النشر والاسترجاع السريع: يمكن دحرجة الخراطيم المسطحة على بكرات ونشرها بسرعة للتصريف في حالات الطوارئ أو الالتفافية المؤقتة أو الري الموسمي.[8][5]
- مقاومة جيدة للتآكل والعوامل الجوية في العديد من الظروف الميدانية، مما يدعم الاستخدام متعدد المواسم عند التعامل معه بشكل صحيح.[5]
عند دمجها مع خراطيم الشفط المحددة بشكل مناسب، تتيح خراطيم التفريغ المسطحة المصنوعة من مادة TPU أنظمة نقل معيارية لمسافات طويلة يسهل نقلها بين المواقع والتكيف مع متطلبات المشروع المتغيرة.[8] [5]
قبل شراء خراطيم الشفط والتفريغ لمشروع جديد أو ترقية، تساعد قائمة المراجعة المدمجة في توحيد التقييم. يدعم هذا الأسلوب اتخاذ قرارات متسقة وموثقة عبر المواقع والفرق.[3][2][10][5]
- التأكد من موضع الخرطوم: مدخل (شفط) أو مخرج (تفريغ أو وضع مسطح).[4][2]
- التحقق من تقديرات الضغط والفراغ بعوامل الأمان الكافية.[2][7]
- التحقق من التوافق الكيميائي، ومقاومة التآكل، ونطاق درجة الحرارة لوسط العملية.[3][2]
- تطابق القطر ونوع أداة التوصيل والوصلات النهائية للمضخة والأنابيب الموجودة.[10][5]
- تقييم الوزن والمرونة والتخزين. حدد خرطوم التفريغ المسطح المصنوع من مادة TPU عند الحاجة إلى النقل المتكرر أو النقل لمسافات طويلة.[8][5]
- مراجعة الوثائق والشهادات وبيانات الاختبار المقدمة من قبل الشركة المصنعة للخرطوم.[5]
يمكن أن يؤدي الجمع الصحيح بين خرطوم الشفط وخرطوم التفريغ وخطوط التفريغ المسطحة المصنوعة من مادة TPU إلى تحسين كفاءة المضخة وتقليل وقت التوقف عن العمل وإطالة عمر النظام في مشاريع نقل السوائل الصعبة. يمكن للموردين الذين يركزون على الهندسة المساعدة في مراجعة بيانات التدفق والضغط والمسافة والتضاريس لتحديد أنواع الخراطيم وهياكل التعزيز والمواد التي تتوافق مع دورة عمل كل مشروع.
بالنسبة لمشاريع نقل المياه أو نزح المياه أو السوائل الصناعية القادمة، اتصل بالشركة المصنعة للخراطيم المسطحة المصنوعة من مادة TPU ذات التوجه الهندسي لمراجعة متطلبات خرطوم الشفط والتفريغ، وتحسين تكوينات الخراطيم للسلامة وكفاءة الطاقة، وتصميم نظام خرطوم قوي يناسب تطبيقك وميزانيتك.[5]
لا يوصى باستخدام خرطوم تفريغ قياسي للشفط، لأنه غير مصمم لتحمل الفراغ وقد ينهار عند مدخل المضخة. تم تصميم بعض خراطيم 'الشفط والتفريغ' لكلا الدورين، ولكنها تتضمن تقوية الأسلاك الحلزونية ويجب أن تشير بوضوح إلى معدلات التفريغ الكامل والضغط الإيجابي في مواصفاتها.[4] [6] [3] [2]
تنهار خراطيم الشفط عادة عندما يتجاوز مستوى الفراغ تصنيف الخرطوم، أو عندما يكون الجدار رقيقًا جدًا، أو عندما يتلف الخرطوم أو يلتوي بشكل حاد. يساعد اختيار خرطوم حقيقي ذو قدرة شفط مع تقوية فولاذية حلزونية وتوجيهه باستخدام انحناءات ذات نصف قطر كبير على منع الانهيار.[1] [4] [3] [2] [5]
خرطوم التفريغ المسطح المصنوع من مادة TPU يناسب النقل لمسافات طويلة وبكميات كبيرة حيث يكون الوزن المنخفض والتخزين المدمج مهمًا، كما هو الحال في الزراعة والتعدين ومشاريع الصرف الصحي في حالات الطوارئ. لا يزال من الممكن أن يكون خرطوم التفريغ المطاطي خيارًا جيدًا للمنشآت القصيرة والدائمة حيث تكون قيود التنقل والتخزين في حدها الأدنى.[10] [8] [5]
يجب أن يبدأ القياس من معدل التدفق المطلوب والسرعة المقبولة، ثم اختيار أقطار الخراطيم التي تحافظ على السرعة ضمن النطاقات الموصى بها للحد من خسائر الاحتكاك وتجنب التجويف. تستخدم بعض التصميمات خطوط شفط أكبر من خطوط التفريغ لتقليل سرعة الدخول وحماية المضخة من ظروف NPSH المنخفضة.
تتطلب كل من خراطيم الشفط والتفريغ عمليات فحص منتظمة بحثًا عن التآكل والجروح والبقع الناعمة وتلف أدوات التوصيل والتسربات على طولها. يجب فحص خراطيم الشفط بحثًا عن التشوه المبكر أو التسطيح تحت الفراغ، في حين يجب مراقبة خراطيم التفريغ بحثًا عن ظهور بثور أو انتفاخات تشير إلى تلف ناتج عن الضغط الزائد.
