تقوم الأنابيب والمواسير والخراطيم بنقل السوائل والغازات وحتى المواد الصلبة، ولكنها مصممة لوظائف ومعايير وظروف تركيب مختلفة. يساعد فهم هذه الاختلافات المهندسين والمشترين وفرق الصيانة على اختيار حلول تدفق أكثر أمانًا وأطول أمدًا وأكثر اقتصاداً.[1][2][3][4]
الأنابيب والمواسير والخراطيم كلها مكونات مجوفة تشكل جزءًا من نظام نقل السوائل أو الغاز. ومع ذلك، تختلف هندستها وصلابتها وتطبيقاتها النموذجية اختلافًا كبيرًا.[2] [3] [4] [1]
الأنبوب عبارة عن منتج مجوف ذو سطح أملس وأبعاد دقيقة وتفاوتات أكثر صرامة من الأنابيب، ويمكن أن يكون مستديرًا أو مربعًا أو مستطيلًا. تكون الأنابيب بشكل عام صلبة أو شبه صلبة وغالبًا ما تستخدم عندما تكون الأبعاد الدقيقة أو الأداء الهيكلي أو المظهر أمرًا بالغ الأهمية.[5] [6] [7] [1]
الأنابيب عبارة عن قناة أسطوانية ذات مقطع عرضي دائري تستخدم بشكل أساسي لنقل السوائل والغازات في أنظمة المعالجة والبنية التحتية. عادة ما تكون الأنابيب صلبة ومحددة بأحجام اسمية موحدة وجداول سمك الجدار.[4] [7] [8] [1]
الخرطوم عبارة عن قناة مرنة، مستديرة عادة، مصممة لنقل السوائل أو الغازات أو المواد الصلبة حيث يجب استيعاب الحركة أو الاهتزاز أو الاتصال والانفصال المتكرر. تصنع الخراطيم عادةً من المطاط أو البلاستيك أو مادة TPU وغالبًا ما يتم تقويتها لتلبية متطلبات الضغط والمتانة المحددة.
يعد الحجم الصحيح فرقًا رئيسيًا بين الأنبوب والأنبوب والخرطوم لأنه يؤثر على معدل التدفق وانخفاض الضغط وتوافق التوصيل. يستخدم كل منتج أساسًا مختلفًا للحجم، مما قد يسبب ارتباكًا إذا لم يتم فهمه بوضوح.
يتم تعريف الأنابيب بالقطر الخارجي الفعلي (OD) وسمك الجدار، مع تفاوتات ضيقة في الأبعاد. هذه الدقة تجعل تحديد حجم الأنبوب أمرًا سهلاً للحسابات الهندسية ونمذجة CAD.[8] [11] [5]
- يتم التعبير عن أحجام الأنابيب عادةً على أنها OD × سمك الجدار (أو المقياس)، على سبيل المثال 25.4 مم × 2.0 مم.[5][8]
- يتطابق القطر الخارجي الاسمي للأنبوب بشكل وثيق مع القطر الخارجي المقاس، مما يسهل عملية التركيب مع المشابك والتركيبات والمكونات الهيكلية.[8][5]
وبسبب هذه الخصائص، تُستخدم الأنابيب على نطاق واسع في الأجهزة والمبادلات الحرارية والأجهزة الطبية والتجمعات الهيكلية حيث يجب التحكم في التفاوتات المسموح بها بإحكام.[6] [4]
يتم تحديد الأنابيب حسب حجم الأنبوب الاسمي (NPS) أو DN (متري) ورقم جدول يحدد سمك الجدار. الحجم الاسمي هو تسمية موحدة ولا يساوي القطر الخارجي الفعلي للأنبوب.[4] [7] [8]
- على سبيل المثال، أنبوب اسمي مقاس 1¼″ يبلغ قطره الخارجي حوالي 1.66″، وليس 1.25″.[4][8]
- يحدد الجدول (مثل Sch 40 أو Sch 80) سمك الجدار ومعدل الضغط والوزن لكل وحدة طول.[7][4]
أبعاد الأنابيب وقدرات الضغط تخضع لمنظمات مثل ASTM، ASME، ANSI وAPI، والتي تضمن إمكانية التشغيل البيني عبر التركيبات والصمامات والشفاه.[6] [4]
غالبًا ما يتم تحديد الخراطيم حسب القطر الداخلي (ID) لأن المعرف يؤثر بشكل مباشر على سعة التدفق وسرعته. يعتمد سمك الجدار على مادة الأنبوب وتصميم التسليح، اللذين يحددان معًا ضغط العمل والمرونة.[9] [12] [1] [3]
- تشمل مواصفات الخرطوم النموذجية المعرف وضغط العمل وضغط الانفجار ونطاق درجة الحرارة.[3][9]
- بالنسبة للخرطوم المسطح المصنوع من مادة TPU، يعد المعرف وضغط العمل والوزن لكل متر والحد الأقصى لطول العمل الموصى به من المعلمات المهمة لتصميم المشروع.[13][9]
يحدد اختيار المواد الأداء الميكانيكي والمقاومة الكيميائية ونطاق درجة الحرارة والتكلفة. تحتوي كل من الأنابيب والمواسير والخراطيم على عائلات مادية مشتركة تتوافق مع صناعات وبيئات تشغيل محددة.[2] [6] [4]
يتم إنتاج الأنابيب عادة من الفولاذ المقاوم للصدأ وسبائك النحاس والفولاذ الكربوني والألمنيوم والبلاستيك الهندسي. تدعم هذه المواد خدمة الضغط والتطبيقات الهيكلية.[6][4]
- تستخدم المبادلات الحرارية والمكثفات أنابيب معدنية للجمع بين الموصلية الحرارية العالية والقوة الميكانيكية.[4][6]
- تعتمد الأنظمة الطبية وأنظمة القياس على أنابيب دقيقة من الفولاذ المقاوم للصدأ أو النحاس لتنظيف الأسطح الداخلية والوصلات المانعة للتسرب.[8][6]
- توفر الأنابيب الهيكلية خصائص ميكانيكية يمكن التنبؤ بها للإطارات والدرابزين والعناصر المعمارية.[5][7]
يتم تصنيع الأنابيب عادةً من الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ، أو حديد الدكتايل، أو PVC، أو CPVC، أو HDPE، أو الخرسانة. يعتمد اختيار المواد على الوسط والضغط ودرجة الحرارة وبيئة التثبيت.[8][4]
- تهيمن أنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ على أنظمة النفط والغاز والبتروكيماويات والطاقة والعمليات الصناعية.[6][4]
- تُستخدم مواد PVC وCPVC وHDPE على نطاق واسع في خدمات المياه والصرف الصحي والخدمات الكيميائية في ظروف معتدلة.[7][4]
- تحمل الأنابيب الخرسانية والفولاذية ذات القطر الكبير المياه البلدية والسوائل السائبة الأخرى لمسافات طويلة.[4][8]
تستخدم الخراطيم مجموعات من الأنبوب الداخلي ومواد التعزيز والغطاء لتحقيق أهداف أداء محددة. يتيح هذا البناء متعدد الطبقات مرونة عالية مع إمكانية التحكم في الضغط.[1] [3]
- قد تكون الأنابيب الداخلية من المطاط، أو PVC، أو البولي يوريثين (PU/TPU)، أو PTFE أو مزيج من اللدائن الحرارية، ويتم اختيارها لتوافق السوائل ودرجة الحرارة.[12] [9]
- يمكن أن تشمل طبقات التسليح الخيوط النسيجية، أو جديلة الأسلاك الفولاذية، أو الأسلاك الحلزونية، أو ألياف الأراميد لمقاومة الضغط والتحكم في الانثناء.[9][13]
- الأغطية الخارجية مُصممة لمقاومة التآكل أو الطقس أو الأشعة فوق البنفسجية أو المواد الكيميائية، اعتمادًا على التطبيق.[10][9]
خرطوم TPU المسطح على وجه الخصوص ذو قيمة لأنه خفيف الوزن ومقاوم للتآكل ومرن للنقل لمسافات طويلة في أنظمة المياه والتعدين والبناء والطوارئ.[10] [9]
تضمن المعايير أن الأنابيب والمواسير والخراطيم تلبي الحد الأدنى من معايير السلامة والأداء وتظل متوافقة عبر سلاسل التوريد العالمية. وتندرج أنواع المنتجات المختلفة تحت مجموعات مختلفة من القواعد الفنية.[5] [7] [6] [4]
تركز معايير الأنابيب على دقة الأبعاد والخواص الميكانيكية والتشطيب السطحي.[5][6]
- تشمل المواصفات الرئيسية معايير ASTM المختلفة للأنابيب الملحومة وغير الملحومة، مثل ASTM A213 وA269 وA511.[6][4]
- في معدات الضغط ومكونات نقل الحرارة، تكمل معايير ISO وEN متطلبات ASTM.[7][4]
يتم التحكم في تصميم الأنابيب بمعايير تحدد الأبعاد ومعدلات الضغط وجودة التصنيع.[7][4]
- تحدد ASME B36.10M وB36.19M أبعاد أنابيب الكربون والفولاذ المقاوم للصدأ.[4][6]
- رموز مثل ASME B31.3 ووثائق API المختلفة تغطي التصميم والتصنيع والفحص في قطاعات العمليات والطاقة.[7][4]
تجمع معايير الخراطيم بين معايير أداء طاقة السوائل وقواعد السلامة الخاصة بالتطبيقات.[2][3]
- تحدد المعايير الدولية من SAE وISO وEN متطلبات الخراطيم الهيدروليكية والصناعية.[3][2]
- تنطبق لوائح إضافية على التطبيقات الخاصة، بما في ذلك DOT لخراطيم مكابح المركبات ومعايير إدارة الغذاء والدواء الأمريكية للخراطيم المخصصة للطعام.[10][3]
يجمع الجدول التالي الاختلافات التقنية الرئيسية معًا لإجراء مقارنة سريعة.[1][2]
وجه | أنبوب | ماسورة | خرطوم |
الهندسة | مستديرة، مربعة أو مستطيلة؛ OD والجدار الدقيق. | جولة فقط؛ يحددها الحجم الاسمي والجدول الزمني. | دائري؛ بناء متعدد الطبقات مع الأنبوب والتعزيز والغطاء. |
صلابة | بشكل عام جامدة أو شبه جامدة. | جامد. | مرنة أو شبه مرنة. |
أساس التحجيم | OD الفعلي وسمك الجدار. | الحجم الاسمي (NPS/DN) بالإضافة إلى الجدول الزمني. | معرف وتصنيف الضغط والبناء. |
مواد نموذجية | الفولاذ المقاوم للصدأ والنحاس والفولاذ الكربوني والبلاستيك. | الكربون الصلب والفولاذ المقاوم للصدأ والبلاستيك والخرسانة. | المطاط، PVC، TPU، PTFE، البلاستيك الحراري. |
الاستخدامات النموذجية | المبادلات الحرارية والأجهزة والهياكل. | عملية الأنابيب وخطوط الغاز وأنابيب المياه. | الهيدروليكية، نقل المياه، المواد الكيميائية، التنظيف، مكافحة الحرائق. |
المعايير | ASTM، ISO، EN للأنابيب. | أستم، أسم، أنسي، أبي. | SAE، ISO، EN، DOT، FDA حسب الاقتضاء. |
يتضمن الاختيار تحقيق التوازن بين المتطلبات الميكانيكية والهيدروليكية والتشغيلية بدلاً من التركيز على معلمة واحدة. يساعد النهج المنظم المهندسين والمشترين على مطابقة نوع المنتج مع ظروف العالم الحقيقي.[2][3][4]
- عندما يكون الخط ثابتًا وصلبًا وجزءًا من عملية دائمة، عادةً ما يكون الأنبوب أو الأنبوب مناسبًا.[2][4]
- عندما يجب أن ينثني الخط أو يتحرك أو يمر عبر المساحات الضيقة، فغالبًا ما يكون الخرطوم هو الخيار الأفضل.[2][3]
- قد تتطلب ظروف الضغط العالي جدًا أو درجات الحرارة المرتفعة جدًا استخدام أنابيب أو أنابيب ذات جدران ثقيلة من مواد محددة.[2][6]
- تستفيد الأنظمة ذات نبض الضغط أو الاهتزاز أو الحركة المتكررة من الخراطيم الهيدروليكية أو الصناعية ذات التصنيف الصحيح.[3][2]
- المواد الكيميائية العدوانية أو درجات الحرارة القصوى قد تتطلب أنبوبًا مقاومًا للصدأ أو خرطوم PTFE أو أنبوبًا مبطنًا.[12][6]
- يمكن للأنابيب الصلبة أن توفر عمر خدمة طويل ولكن تعديلها قد يكون مكلفًا ويستغرق وقتًا طويلاً عند تغيير العمليات.[7][4]
- توفر الخراطيم سرعة التركيب والاستبدال، وهو أمر ذو قيمة خاصة في الآلات المتنقلة والأنظمة المؤقتة والمشاريع البعيدة.[9][2]
يوفر خرطوم البولي يوريثين الحراري (TPU) المسطح بديلاً حديثًا للخطوط الصلبة التقليدية والخراطيم التقليدية في أنظمة النقل لمسافات طويلة. يوفر بنائه مزيجًا من القوة والمرونة والوزن المنخفض.[13] [12] [9]
عادةً ما يتم تصنيع خرطوم TPU المسطح من مادة TPU المبثوق مع تقوية البوليستر المنسوجة بشكل دائري. يمنح هذا التصميم مقاومة عالية للتآكل وقوة شد ومرونة عبر نطاق واسع من درجات الحرارة.[12][9]
- يتم وضع الخرطوم بشكل مسطح عند الضغط عليه من أجل التخزين المدمج والتعامل والنقل.[13][9]
- تحت الضغط، يشكل مسار تدفق دائري ويحافظ على قطر داخلي ثابت ضمن نطاق عمله.[13][9]
يتم استخدام خرطوم TPU المسطح على نطاق واسع عندما يكون الوزن الخفيف والنشر السريع وأطوال العمل الطويلة أمرًا بالغ الأهمية. [14] [9]

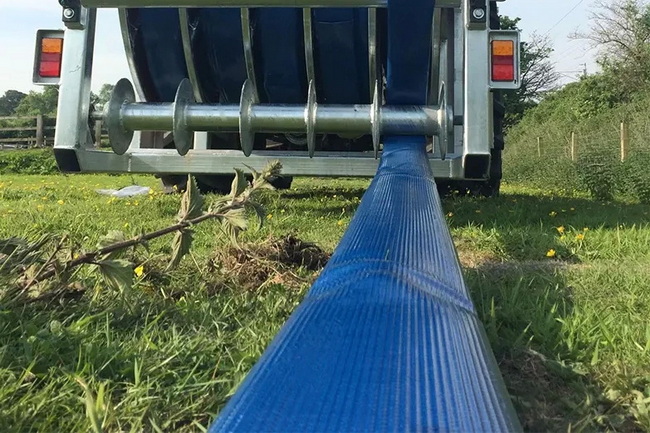

- الزراعة والري، لتوفير المياه لمسافات طويلة على الأراضي الوعرة أو غير المستوية.[10][9]

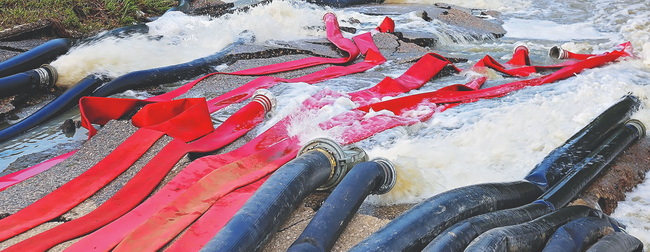

- التعدين والبناء لنزح المياه وإخماد الغبار وإمدادات المياه المؤقتة.[14][9]
- دعم النفط والغاز، وشبكات المياه في حالات الطوارئ، وأنظمة مكافحة الحرائق، حيث يعد النشر السريع أمرًا أساسيًا.[14][9]
تساعد حالات الاستخدام في توضيح الحدود العملية بين الأنبوب والأنبوب والخرطوم. في العديد من الأنظمة، يتم استخدام مزيج من الثلاثة للحصول على الأداء الأمثل.[3] [2] [4]
- غالبًا ما تستخدم وحدات الطاقة الهيدروليكية أنبوبًا أو أنبوبًا صلبًا للتشغيل الرئيسي الثابت، بالإضافة إلى خراطيم هيدروليكية مرنة عند الوصلات المتحركة.[2][3]
- يمكن تنفيذ نقل المياه البلدية المؤقتة أو الموسمية باستخدام خرطوم مسطح من مادة TPU بدلاً من إنشاء خطوط أنابيب دائمة.
- قد تجمع معدات OEM المدمجة بين الأنابيب المنحنية الدقيقة بين المكونات الثابتة مع خراطيم مرنة قصيرة للوصول إلى الخدمة والحركة.
يعد الاختيار بين الأنبوب والأنبوب والخرطوم هو أساس نظام نقل السوائل الموثوق به، ولكن ترجمة بيانات المشروع إلى مواصفات نهائية تتطلب دعمًا هندسيًا. تتيح الشراكة مع إحدى الشركات المصنعة للخراطيم المسطحة ذات الخبرة المصنوعة من مادة TPU لفرق المشروع مواءمة تفاصيل الوسائط والضغط ودرجة الحرارة والطول والاتصال مع توصية قوية للمنتج.[14] [9] [2] [4]
يمكن لمتخصصي الخراطيم المسطحة المصنوعة من مادة TPU المعتمدة على الهندسة مراجعة الرسومات وظروف التشغيل، واقتراح أحجام الخراطيم المناسبة وفئات الضغط، واقتراح حلول الوصلات والمشعبات التي تتوافق مع المعايير الإقليمية. أرسل متطلبات مشروعك، بما في ذلك نوع السائل والضغط ونطاق درجة الحرارة والأطوال المطلوبة وبيئة التثبيت، إلى فريق متخصص في الخراطيم المسطحة المصنوعة من مادة TPU لتلقي عرض أسعار سريع ومستهدف واقتراح فني لمشروعك القادم.[10] [14] [9]
والفرق الرئيسي هو أن الأنابيب والأنابيب عبارة عن منتجات صلبة بشكل عام ذات أبعاد موحدة، في حين أن الخرطوم مرن ومصمم لاستيعاب الحركة أو الاهتزاز. يركز الأنبوب على القطر الخارجي الدقيق وسمك الجدار، ويستخدم الأنبوب الأحجام والجداول الاسمية، وعادةً ما يتم تحديد الخرطوم بواسطة المعرف ومعدل الضغط.[1] [8] [3] [4]
يتم استخدام الأنبوب عندما تكون الحسابات الدقيقة للملاءمة والقوة أمرًا بالغ الأهمية، لذلك يتم التحكم في القطر الخارجي الخاص به بإحكام ويتم إعطاؤه كقيمة فعلية. تطورت أبعاد الأنابيب من حجم التجويف الداخلي التاريخي، واليوم يحافظ الحجم الاسمي بالإضافة إلى أرقام الجدول الزمني على التوافق مع أنظمة ومكونات الأنابيب الحالية.[5] [8] [4]
يتم اختيار الخرطوم عادةً عندما يجب أن ينثني الخط أو يتحرك أو يمر عبر مساحات معقدة، أو عندما يلزم عزل الاهتزاز. كما أنها مناسبة للأنظمة المؤقتة والسريعة الانتشار، مثل مواقع البناء وعمليات التعدين ونقل المياه في حالات الطوارئ.[14][3][9][2]
يوفر خرطوم TPU المسطح قوة شد عالية، ومقاومة للتآكل، ومقاومة للمواد الكيميائية، ومرونة مع وزن منخفض. يتم وضعها بشكل مسطح للتخزين والنقل، ثم تصبح مستديرة تحت الضغط، مما يجعلها فعالة لنقل المياه لمسافات طويلة، ونزح المياه، والري وخطوط مكافحة الحرائق.
يمكن للخرطوم المسطح المصنوع من مادة TPU أن يحل محل الأنابيب الفولاذية في العديد من أنظمة النقل المؤقتة أو شبه الدائمة حيث يعد التدفق العالي والنشر السريع والمرونة أمرًا بالغ الأهمية، ولكنه غير مناسب لكل خدمة ذات درجة حرارة عالية أو ضغط فائق. يجب أن يأخذ الاختيار النهائي في الاعتبار الوسط والضغط ودرجة الحرارة والحماية الميكانيكية والمتطلبات التنظيمية، ويجب تأكيده مع الفريق الهندسي للشركة المصنعة للخراطيم.
