كيف يقوم خرطوم Sunmoon المسطح عالي الضغط المصنوع من مادة TPU بتحويل عمليات إمداد المياه بالغاز الصخري

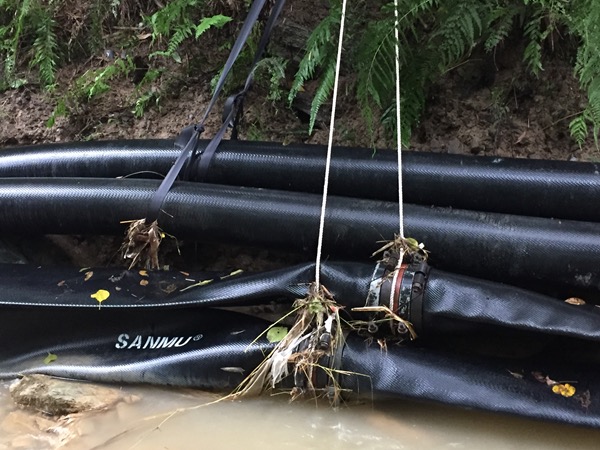

ما هو خرطوم نقل المياه فارك؟

في مشاريع الغاز الصخري والنفط المحكم، تعد خراطيم نقل مياه التكسير بمثابة الشرايين المهمة التي تنقل كميات هائلة من المياه من البرك أو الأنهار أو الخزانات إلى منصة البئر للتكسير الهيدروليكي. [ أجزاء إمداد الري ]

على عكس الأنابيب الفولاذية الصلبة أو أنابيب البوليستر التقليدية، يمكن نشر خراطيم TPU (البولي يوريثين الحراري) المسطحة بسرعة واسترجاعها وإعادة توجيهها مع تحرك انتشار الكسر من وسادة إلى أخرى. إنها تتعامل مع ضغوط العمل العالية ومسافات النقل الطويلة وظروف الحقل الكاشطة مع تقليل التسربات ووقت التوقف غير المخطط له. [ اسوهوس ]

من تجربتي الخاصة في مشاريع الغاز الصخري، فإن اختيار خرطوم التكسير المسطح المناسب - وإقرانه بالتدريب المناسب - غالبًا ما يكون هو الفرق بين حملة التكسير السلس وأخرى تعاني من التسريبات وارتفاع الضغط والوقت غير الإنتاجي المكلف (NPT).

لماذا خرطوم Sunmoon TPU Layflat لنقل مياه Frac؟

باعتبارها شركة مصنعة مقرها الصين تركز على الخراطيم المسطحة المصنوعة من مادة TPU عالية الضغط للنفط والغاز، تصمم Sunmoon خرطوم نقل المياه Frac الخاص بها خصيصًا لإمدادات المياه بالغاز الصخري ومشاريع النقل لمسافات طويلة. [ خرطوم الشمس ]

تشمل نقاط القوة التقنية الرئيسية التي تم الإبلاغ عنها من الاستخدام الميداني ما يلي:

- ارتفاع ضغط الانفجار للمطالبة بخطوط نقل المياه بالغاز الصخري

- مقاومة رائعة للتآكل للتضاريس الوعرة والنشر المتكرر

- بكرات كبيرة القطر وطويلة الطول تقلل نقاط الاقتران ومخاطر التسرب

- هندسة مخصصة لمختلف الضغوط والأقطار والبيئات

لأكثر من 1.5 عام ، دعمت شركة Sunmoon مشاريع نقل مياه الغاز الصخري من خلال الخدمات الفنية والتدريب في الموقع، مما ساعد المشغلين على اعتماد الأنظمة المسطحة بسرعة وتجنب أعطال الخراطيم في وقت مبكر.

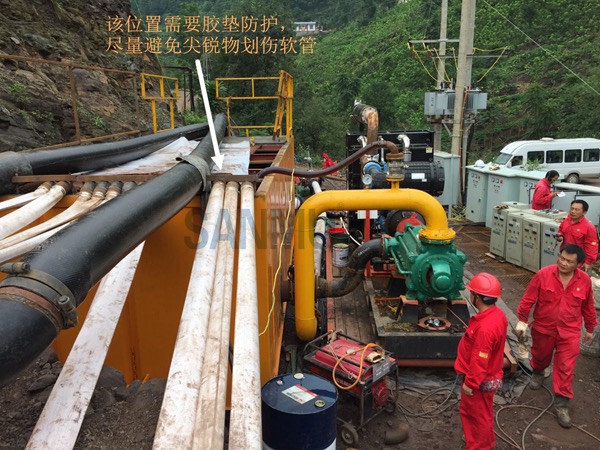

تطبيق في العالم الحقيقي: مشاريع إمدادات المياه بالغاز الصخري

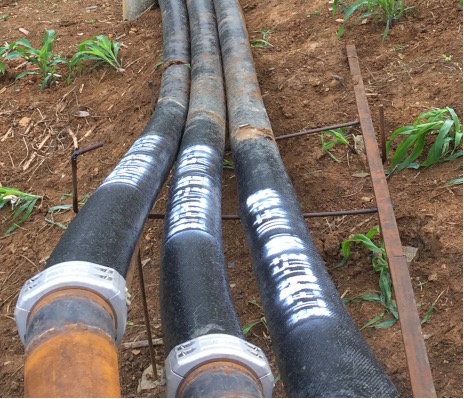

وفي حقول الغاز الصخري في الصين، تم نشر خراطيم TPU المسطحة ذات الضغط العالي من شركة Sunmoon على خطوط نقل المياه لمسافات طويلة التي تغذي منصات الآبار المتعددة.

في أحد المشاريع النموذجية، احتاج المشغل إلى نقل المياه من خزان منخفض إلى منصات مرتفعة مع تغيرات كبيرة في الارتفاع. فريق Sunmoon الهندسي:

- تم تصميم تكوين خرطوم مسطح عالي الضغط يناسب الرأس الثابت ومنحنيات المضخة

- توفير التدريب الفني في الموقع في موقع frac

- ساعد في تحسين توجيه الخراطيم وانتقالات المنحدرات باستخدام إطارات فولاذية مائلة لتقليل التأثير عند وصلات الخراطيم الفولاذية، وإطالة عمر الخرطوم وتقليل تكرار الإصلاح

سمح هذا المزيج من الخراطيم الهندسية + الخدمة الميدانية للطواقم المحلية بإتقان النشر والتشغيل والصيانة بسرعة، حتى لو لم يسبق لهم التعامل مع الخراطيم المسطحة ذات القطر الكبير من قبل.

الفوائد الأساسية لخرطوم TPU Layflat Frac

من خلال خبرتي الميدانية وبيانات الصناعة، توفر خراطيم التكسير المسطحة الحديثة المصنوعة من مادة TPU العديد من المزايا مقارنة بالأنابيب الفولاذية الصلبة أو أنابيب البوليستر القياسية في عمليات نقل المياه. [ هوندوتكس ]

المزايا التشغيلية

- النشر السريع والاسترجاع

يمكن للطاقم فك وتوصيل كيلومترات من الخراطيم بشكل أسرع بكثير من تجميع خطوط الفولاذ أو البوليستر، مما يقلل من وقت الإعداد بين مراحل التكسير. [ الخط النقي ]

- المرونة والقدرة على التكيف مع المسار

يتتبع الخرطوم التضاريس والطرق وحقوق المرور المؤقتة بسهولة؛ تستغرق إعادة التوجيه بحثًا عن منصات أو عوائق جديدة ساعات وليس أيامًا. [ هوندوتكس ]

- انخفاض عدد نقاط التسرب

الأطوال المستمرة الأطول تعني عددًا أقل من الوصلات، وهي نقاط الفشل الأكثر شيوعًا في خطوط نقل المياه. [ نقي ]

الفوائد الاقتصادية والبيئية

- انخفاض استهلاك الوقود والطاقة

تسمح الأنظمة المسطحة ذات الحجم المناسب للمضخات بالعمل عند عدد دورات أقل في الدقيقة وضغط تفاضلي أقل، مما يقلل من استخدام الوقود والانبعاثات. [ كيستونكلير ]

- مساحة تخزينية ولوجستية أصغر

ملفات خرطوم Layflat مدمجة للتخزين والنقل؛ فالشاحنة التي كانت تنقل في السابق قطعة صغيرة من الأنابيب الصلبة يمكنها الآن أن تحمل كيلومترات من الخراطيم. [ هوندوتكس ]

- تقليل مخاطر الانسكاب

اتصالات أقل وبنية TPU عالية التكامل تقلل من فرصة التسربات وانسكاب المياه، مما يحسن الأداء البيئي. [ اختر الماء ]

الميزات التقنية لخرطوم نقل المياه Sunmoon Frac

من منظور هندسي، هناك العديد من عناصر التصميم التي تجعل خراطيم Sunmoon مناسبة لبيئات الغاز الصخري المتطلبة. [ خرطوم مطاطي صيني ]

الخصائص التقنية الرئيسية:

- المواد: غطاء وبطانة من مادة TPU عالية الأداء مع تعزيز منسوج عالي المتانة

- ضغط العمل: قابل للتكوين لخطوط نقل المياه عالية الضغط المستخدمة في الغاز الصخري وأنظمة المياه المنتجة

- ضغط الانفجار: مصمم بهوامش أمان عالية لارتفاع الضغط وتغيرات الارتفاع

- مقاومة التآكل: مثالية للسحب عبر الأراضي الوعرة والطرق المرصوفة بالحصى والهياكل الفولاذية

- نطاق درجة الحرارة: مناسب لمجموعة واسعة من الظروف المناخية في مناطق الصخر الزيتي الرئيسية

أفضل الممارسات لنقل مياه فراك باستخدام خرطوم Layflat

استنادًا إلى أفضل ممارسات الصناعة الحالية، هناك أنماط متكررة في عمليات نقل مياه التكسير الناجحة باستخدام خرطوم مسطح. تقوم شركة Sunmoon بدمج هذه العناصر في برامجها التدريبية ودعم المشاريع. [ هوندوتكس ]

1. التصميم والتخطيط

- إجراء الحسابات الهيدروليكية لمعدل التدفق، وفقدان الاحتكاك، والرأس الثابت.

- حجم الخراطيم والمضخات للحفاظ على ضغوط التشغيل الفعالة وتجنب التجويف. [ أجزاء إمداد الري ]

- تخطيط مسارات الخراطيم لتقليل الانحناءات الحادة ومعابر الطرق والمناطق عالية الخطورة. [ هوندوتكس ]

2. النشر والتعامل

- قم بفك الخراطيم بشكل مستقيم ومسطح، مع تجنب الالتواءات التي قد تؤدي إلى الضغط على التعزيز. [ أجزاء إمداد الري ]

- استخدم إطارات فولاذية مائلة أو منحدرات عند فواصل الارتفاع الرئيسية لتخفيف عملية الانتقال، وتقليل المطرقة المائية، وحماية وصلات أنابيب الخراطيم الفولاذية من أضرار الصدمات.

- أبعد الخراطيم عن الحواف الحادة وحركة المركبات الثقيلة والعوادم الساخنة. [ هوندوتكس ]

3. التشغيل والمراقبة

- تشغيل المضخات تدريجياً لتجنب صدمات الضغط والتحقق من حركة الوصلات. [ هوندوتكس ]

- مراقبة ضغط الخط وتدفقه. غالبًا ما تشير التغييرات المهمة إلى انسداد جزئي أو مشاكل في المضخة أو تسرب. [ اختر الماء ]

- استخدم صمامات تخفيف الضغط وصمامات الفحص عند الاقتضاء. [ اسوهوس ]

4. الصيانة والتخزين

- إجراء عمليات فحص بصرية روتينية بحثًا عن الجروح والسحجات والتقرحات وتآكل أدوات التوصيل. [ أجزاء إمداد الري ]

- تنظيف الخراطيم وتجفيفها قبل تخزينها على المدى الطويل لمنع نمو الميكروبات والأضرار الداخلية. [ أجزاء إمداد الري ]

- قم بالتخزين في منطقة باردة ومظللة وتجنب الالتواءات الدائمة في الملفات. [ هوندوتكس ]

التدريب: من الاستخدام الأول إلى التشغيل المستقل

أحد أكثر العوامل التي يتم التغاضي عنها في نجاح نقل المياه هو تدريب الطاقم . حتى أفضل الخراطيم يمكن أن تفشل مبكرًا إذا تم التعامل معها بشكل سيء أو تم تجاوز حدود التصميم. [ هوندوتكس ]

قام الفريق الفني لشركة Sunmoon ببناء برنامج تدريبي منظم لعملاء نقل المياه بالغاز الصخري:

- خطة التدريب وأهدافه

حدد أهدافًا تعليمية واضحة: النشر الآمن، وتقنيات الاتصال المناسبة، وإدارة الضغط، وإجراءات الفحص، واستكشاف الأخطاء وإصلاحها.

- الفصول الدراسية والجلسات في الموقع

اجمع بين السلامة في الفصل الدراسي والنظرية مع التدريب العملي على الوسادة ، حتى يتعلم المشغلون باستخدام الخراطيم والمضخات الفعلية التي سيستخدمونها.

- العمليات الأولى الموجهة

أثناء المشاريع الأولية، يقدم المهندسون الميدانيون في Sunmoon دعمًا مجانيًا في الموقع في موقع frac، وتوجيه مشغلي العملاء خطوة بخطوة حتى يتمكنوا من العمل بشكل مستقل.

- الدعم المستمر

بالنسبة للوظائف المعقدة - خاصة عندما تكون تغييرات الارتفاع كبيرة - يواصل مهندسو Sunmoon تقديم المشورة بشأن التوجيه وانتقالات المنحدرات وإجراءات الحماية مثل المنحدرات الفولاذية المنحدرة.

يساعد هذا الأسلوب المستخدمين الجدد على الانتقال سريعًا من 'لم يتم استخدامهم بشكل مسطح من قبل' إلى 'التشغيل الواثق والمستقل' مع تقليل مخاطر الأضرار المبكرة وعمليات إيقاف التشغيل غير المخطط لها.

رؤى جديدة في الصناعة: كيف يتطور الخراطيم المسطحة

صناعة نقل المياه frac لا تقف ساكنة. هناك العديد من الاتجاهات التي تشكل كيفية اختيار المشغلين واستخدامهم للخراطيم المسطحة اليوم. [ الغرب الأوسط ]

الاتجاه 1: تدفق أعلى، وأنظمة لمسافات أطول

يستخدم المشغلون في حقول الصخر الزيتي بشكل متزايد أنظمة مسطحة ذات قطر كبير (على سبيل المثال، خراطيم مقاس 16 بوصة) لنقل المزيد من المياه باستخدام مضخات أقل، مما يؤدي إلى خفض تكاليف الوقود ومتطلبات الطاقم. [ كيستونكلير ]

الاتجاه 2: المياه المنتجة وإعادة استخدامها

يتم الآن معالجة حصة متزايدة من مياه الفرك، وهي المياه المنتجة ، والتي يمكن أن تكون أكثر عدوانية كيميائيًا. يؤدي هذا إلى زيادة الطلب على الخراطيم التي تحتوي على: [ selectwater ]

- تعزيز المقاومة الكيميائية

- بطانات داخلية أفضل

- رقابة صارمة على الجودة والتتبع

الاتجاه 3: اعتماد عبر الصناعة

إن تقنية خرطوم Layflat التي تم تحسينها في الأصل لحقول النفط تفيد الآن الزراعة والتعدين والاستجابة لحالات الطوارئ البلدية والبناء وحتى الترفيه نظرًا لمرونتها وفعالية التكلفة. يساعد هذا الاعتماد الأوسع على دفع المزيد من ابتكارات المواد والتصميم التي يمكن لمشغلي تقنية frac الاستفادة منها. [ الغرب الأوسط ]

خرطوم مسطح مقابل أنابيب بولي مقابل خط الصلب

من المنظور الهندسي والتشغيلي، كل خيار له مكانه. ومع ذلك، بالنسبة لحملات التكسير سريعة الحركة ، غالبًا ما توفر خراطيم TPU المسطحة أفضل توازن بين السرعة والسلامة والتكلفة. [ نقي ]

لمحة سريعة عن خيارات نقل المياه

Aspect	TPU خرطوم مسطح ( asoehose )	أنابيب بولي ( hondotx )	خط فولاذي ( قطع غيار الري )
سرعة النشر	سريع جدًا، قابل للطي/اللف	معتدل	بطيء
المرونة (الطريق)	عالي	واسطة	قليل
نقاط التسرب	منخفض (أطوال طويلة)	واسطة	عالية (العديد من المفاصل)
القدرة على الضغط	عالي	واسطة	عالية جدا
مقاومة التآكل	عالي	واسطة	عالي
مساحة التخزين / النقل	منخفض جدًا	واسطة	عالي
أفضل حالة استخدام	نقل المياه الديناميكي	خطوط شبه دائمة	الخطوط الثابتة طويلة المدى

في العديد من عمليات الصخر الزيتي، يستخدم المشغلون نهجًا هجينًا : خراطيم مسطحة للخطوط السطحية الديناميكية وأنابيب فولاذية أو مركبة للأجزاء الثابتة القريبة من المرافق. [ اسوهوس ]

كيف تدعم Sunmoon العملاء العالميين

لا تضع شركة Sunmoon نفسها كمورد للخراطيم فحسب، بل كشريك في حل نقل مياه التكسير الهيدروليكي. [ فيسبوك ]

تشمل العناصر الرئيسية لنموذج الخدمة ما يلي:

- التصنيع القائم على الهندسة

تأسست شركة Sunmoon في عام 2011، وهي تركز على الخراطيم المسطحة المصنوعة من مادة TPU عالية الأداء مع اختيار صارم للمواد والتحكم في العمليات. [ خرطوم الشمس ]

- التخصيص

يمكن تخصيص الخراطيم من حيث القطر ومعدل الضغط والطول واللون لتناسب المتطلبات التنظيمية والتشغيلية والعلامات التجارية المختلفة عبر الأسواق. [ خرطوم الشمس ]

- توريد المصنع مباشرة

الشحن مباشرة من المصنع يساعد العملاء على تجنب التكاليف الخفية للتخزين في المستودعات مع الحفاظ على الجودة. [ فيسبوك ]

- الخدمة الفنية الميدانية

يقوم موظفون فنيون متخصصون بدعم المشاريع بدءًا من التصميم والتخطيط وحتى التشغيل والتدريب في الموقع، لا سيما فيما يتعلق بالغاز الصخري ونقل المياه في حقول النفط.

نصائح عملية من الميدان لإطالة عمر الخرطوم

استنادًا إلى الخبرة الموجودة في الموقع، إليك بعض النصائح العملية على مستوى الخبراء والتي تعمل على إطالة عمر خراطيم نقل مياه التكسير بشكل كبير:

1. احترام تغيرات الارتفاع

استخدم التحولات التدريجية والإطارات الفولاذية المائلة حيث يكون فرق الارتفاع كبيرًا لتقليل التأثير عند توصيلات الخراطيم الفولاذية وتقليل ضغوط الارتفاع.

2. تجنب الإفراط في الانحناء والالتواء

حافظ على أنصاف أقطار الانحناء ضمن حدود الشركة المصنعة وتخلص من التقلبات أثناء النشر - وهذه هي الأسباب الجذرية الشائعة للفشل المبكر. [ اسوهوس ]

3. إدارة معابر المركبات

استخدم المنحدرات أو المعابر الوقائية التي تمر بها الشاحنات فوق الخط؛ لا تسمح مطلقًا بالاتصال المباشر بالإطارات مع أقسام الخراطيم غير المدعومة. [ أجزاء إمداد الري ]

4. توحيد إجراءات التفتيش

قم بإنشاء قوائم فحص فحص ما قبل المناوبة وما بعد المناوبة في إجراءات التشغيل الخاصة بك، وقم بوضع علامة على أي أجزاء خرطوم مشبوهة أو إزالتها على الفور. [ هوندوتكس ]

5. التقاط الدروس المستفادة

بعد كل مشروع، قم بتسجيل المشكلات (التسريبات، ومشاكل الاقتران، وتحديات التضاريس) وأرسلها مرة أخرى إلى Sunmoon حتى يكون التخطيط التالي وبرنامج التدريب أفضل.

مسح الدعوة إلى العمل

إذا كنت تخطط لمشروع جديد لنقل مياه التكسير أو ترغب في الترقية من الأنابيب الصلبة إلى الأنظمة المسطحة الحديثة، ففكر في إشراك Sunmoon في وقت مبكر من مرحلة التصميم.

- شارك معدلات التدفق المخطط لها والمسافات وملف الارتفاع وجودة المياه.

- اطلب مواصفات خرطوم مخصصة واقتراح تخطيط مصمم خصيصًا لجيولوجيتك ومناخك وبيئتك التنظيمية.

- حدد موعدًا للتدريب في الموقع أو عن بعد حتى يتمكن فريقك من نشر النظام وتشغيله بثقة من اليوم الأول.

من خلال الجمع بين التصميم الهندسي , للخرطوم المسطح المصنوع من مادة TPU والتدريب العملي ، يمكنك تقليل المخاطر وتحسين الكفاءة وإطالة عمر الخرطوم عبر برنامج frac بأكمله.

الأسئلة الشائعة حول خرطوم نقل المياه Frac

الأسئلة الشائعة 1: كيف أختار القطر المناسب ومعدل الضغط؟

حدد قطر الخرطوم ومعدل الضغط بناءً على معدل التدفق المستهدف وتكوين المضخة وفقدان الاحتكاك وملف الارتفاع . يمكن لمهندس Sunmoon إجراء الحسابات الهيدروليكية نيابةً عنك والتوصية بالحجم الأمثل للخرطوم وضغط العمل والمسافة بين المضخة. [ كيستونكلير ]

الأسئلة الشائعة 2: هل يمكن لخرطوم TPU المسطح التعامل مع المياه أو المواد الكيميائية المنتجة؟

تم تصميم خراطيم TPU المسطحة الحديثة للمياه العذبة والمحلول الملحي والعديد من تطبيقات المياه المنتجة ، ولكن التوافق الكيميائي الدقيق يعتمد على السائل. يمكن لـ Sunmoon مراجعة تحليل المياه لديك والتأكد مما إذا كان الخرطوم القياسي مناسبًا أو إذا كانت هناك حاجة إلى مواصفات بديلة. [ خرطوم مطاطي صيني ]

الأسئلة الشائعة 3: ما المدة التي تستغرقها خراطيم نقل المياه frac عادةً؟

يعتمد عمر الخدمة بشكل كبير على ضغط التشغيل، وممارسات المناولة، والتضاريس، ونظام الفحص . مع التصميم المناسب، والنشر، والصيانة، يحصل العديد من المشغلين على حملات متعددة من كل قطعة خرطوم. يؤدي استخدام المنحدرات المنحدرة عند تغيرات الارتفاع وتجنب الحواف الحادة إلى إطالة عمر الخدمة بشكل كبير. [ نقي ]

الأسئلة الشائعة 4: ما هي مخاطر السلامة الرئيسية عند استخدام خرطوم التكييف المسطح؟

تشمل المخاطر الرئيسية الضغط الزائد، والوصلات غير الصحيحة، وتلف السيارة، وحركة الخراطيم غير المنضبطة أثناء بدء التشغيل أو إيقاف التشغيل . قم بالتخفيف من هذه المشكلة من خلال اتباع حدود ضغط الشركة المصنعة، واستخدام التركيبات المؤهلة، وحماية معابر الطرق، واعتماد إجراءات تدريجية لزيادة المضخة. [ أجزاء إمداد الري ]

الأسئلة الشائعة 5: كيف تدعم شركة Sunmoon العملاء الدوليين؟

تدعم شركة Sunmoon العملاء العالميين من خلال تصنيع الخراطيم المخصصة، والمساعدة في التصميم الهندسي، والتدريب عن بعد وفي الموقع، وشحنات المصنع المباشرة التي تقلل التكلفة والمدة الزمنية. إن تركيز الشركة على خرطوم TPU المسطح للنفط والغاز يضمن أن التصميمات تواكب ممارسات نقل المياه المتطورة في جميع أنحاء العالم. [ فيسبوك ]
