ISO 18752 هو معيار عالمي يصنف ويختبر الخراطيم الهيدروليكية بناءً على ضغط العمل المستمر والأداء النبضي، مما يجعل اختيار الخراطيم أسرع وأكثر أمانًا وأكثر اتساقًا عبر التطبيقات. يشرح هذا الدليل المعيار بعمق ويوضح كيفية استخدام ISO 18752 في المشاريع الحقيقية لتحسين الموثوقية ووقت التشغيل وكفاءة الصيانة.

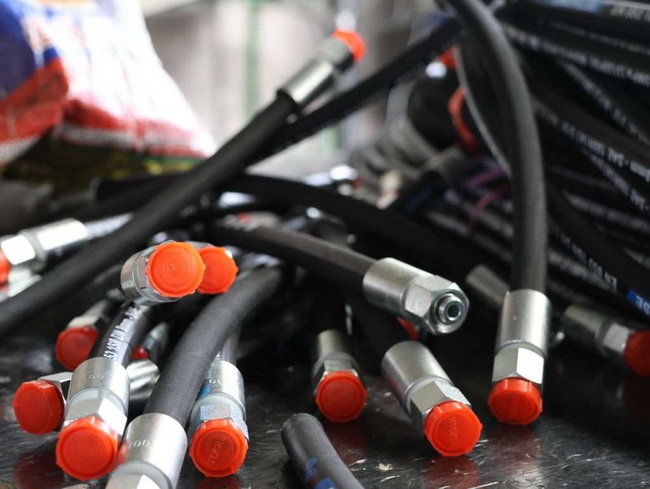

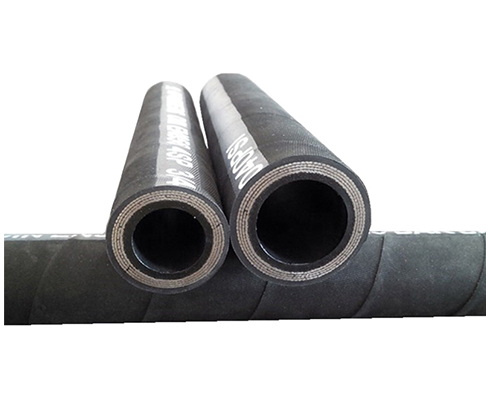

ISO 18752 هو معيار دولي للخراطيم الهيدروليكية ومجموعات الخراطيم الهيدروليكية المقواة بالأسلاك الفولاذية أو النسيجية المستخدمة مع السوائل الهيدروليكية القائمة على البترول. وهي تحدد المتطلبات الفنية وطرق الاختبار ومواصفات الأبعاد ومؤشرات الأداء حتى يتمكن المصنعون والمستخدمون في جميع أنحاء العالم من العمل بمعايير موحدة.
على عكس المعايير القديمة التي تركز بشكل أساسي على بناء الخراطيم، تركز ISO 18752 على تقييمات الضغط الثابت عبر جميع أحجام الخراطيم في العائلة. وهذا يسهل على المهندسين مطابقة الخراطيم لضغط النظام ودورات العمل دون إعادة الحساب لكل قطر.
يساعد استخدام خراطيم ISO 18752 المهندسين وفرق الصيانة على:
- تقليل أخطاء الاختيار عن طريق اختيار الخراطيم على أساس فئة الضغط ودرجة النبض بدلاً من قواعد البناء المعقدة.
- تحسين السلامة والموثوقية لأن الخراطيم يتم اختبارها وفقًا لمتطلبات الضغط ودرجة الحرارة ومقاومة الزيت والشيخوخة الصارمة.
- توحيد المصادر العالمية، حيث إن ISO 18752 مقبولة على نطاق واسع ومعترف بها في الأسواق الدولية.
بالنسبة لمصنعي المعدات الأصلية ومتكاملي الأنظمة، يعمل ISO 18752 أيضًا على تبسيط التوثيق ودعم ما بعد البيع، نظرًا لأن توقعات الأداء محددة بوضوح ويتم التحقق من صحتها.
يحدد المعيار ISO 18752 عشر فئات لضغط العمل الأقصى (MWP)، من 3.5 ميجا باسكال إلى 56 ميجا باسكال (35-560 بار). تنطبق كل فئة ضغط على نطاق الحجم الكامل لعائلة الخراطيم، وهو اختلاف رئيسي عن العديد من معايير DIN وSAE حيث يتغير الضغط مع الحجم.
فئة ISO 18752 | ميجاوات (ميجا باسكال) | MWP (شريط) |
35 | 3.5 | 35 |
70 | 7 | 70 |
140 | 14 | 140 |
210 | 21 | 210 |
250 | 25 | 250 |
280 | 28 | 280 |
350 | 35 | 350 |
420 | 42 | 420 |
490 | 49 | 490 |
560 | 56 | 560 |
يعتبر مفهوم الضغط المستمر مفيدًا بشكل خاص في:
- المعدات المتنقلة ذات أحجام الخراطيم المختلطة، مثل الحفارات والرافعات وشاحنات التعدين.
- الأنظمة الصناعية ذات خرطوم طويل ومتعدد الفروع تعمل عند ضغط محدد للنظام.
يغطي المعيار ISO 18752 الأحجام الاسمية للخراطيم من 5 مم إلى 102 مم، ولكن لا يتوفر كل حجم في كل فئة ضغط. في الجداول القياسية، يشير 'X' إلى أن حجمًا معينًا يمكن أن يلبي الفئة المحددة، بينما يعني 'N/A' أن السلسلة لا يمكنها الوصول إلى هذا الضغط بأمان.
من الناحية العملية:
- تتوفر عادةً أحجام أصغر، مثل 5-12.5 مم، لمعظم الفئات من 35 إلى 420 بار.
- الأحجام الأكبر، وخاصة فوق 63 ملم، تقتصر عادة على الفئات الدنيا بسبب الحدود الهيكلية وهوامش السلامة من الانفجار.
يجب على المصممين دائمًا مطابقة كل من الحجم والفئة، مما يضمن أن الخرطوم المحدد قابل للتطبيق لمستوى الضغط المطلوب وفقًا للجدول القياسي.
يقسم المعيار ISO 18752 الخراطيم حسب درجة مقاومة النبض ونوع البناء. وهذا يوفر طريقة واضحة لمطابقة الخراطيم مع دورات العمل التي تتراوح من الاستخدام الصناعي العام إلى التطبيقات ذات الدورات العالية للغاية.
- الدرجة أ: أداء نبضي قياسي، مناسب لتطبيقات الخدمة المتوسطة.
- الدرجة ب: عمر نبضي أعلى مقارنة بالدرجة أ، وغالبًا ما تستخدم للمكونات الهيدروليكية الصناعية والمتنقلة الأكثر تطلبًا.
- الدرجة C: أداء عالي الحرارة والنبض، يستخدم عادة للخراطيم الحلزونية في البيئات الثقيلة.
- الدرجة D: عمر نبضي مرتفع جدًا، مصمم للخدمة الشاقة وعمر الخدمة الطويل في ظروف الضغط الشديد.
يتم تقسيم كل درجة أيضًا إلى متغيرات قياسية ومدمجة:
- AS، BS، CS = الأنواع القياسية.
- AC، BC، CC، DC = الأنواع المدمجة.
تحتوي الخراطيم القياسية عمومًا على قطر خارجي أكبر ونصف قطر انحناء، بينما تحقق الخراطيم المدمجة قطرًا خارجيًا أصغر ونصف قطر انحناء أكثر إحكامًا للمنشآت ذات المساحة المحدودة.
يحدد المعيار ISO 18752 الحد الأدنى من الدورات النبضية عند درجات حرارة محددة ونسب مئوية من الحد الأقصى لضغط العمل. تساعد هذه القيم المهندسين على تقدير العمر النسبي للخرطوم في ظل دورات التحميل الصعبة.
للخراطيم المضفرة:
- الدرجة أ: 200.000 دورة عند 133% من MWP عند 100 درجة مئوية.
- الدرجة ب: 500.000 دورة عند 133% من MWP عند 100 درجة مئوية.
للخراطيم الحلزونية:
- الدرجة C: 500,000 دورة عند 120-133% من MWP عند درجة حرارة تصل إلى 120 درجة مئوية، حسب الفئة.
- الدرجة D: 1,000,000 دورة عند 133% من MWP عند 120 درجة مئوية.
في فئات الضغط العالي (350، 420، 490، 560)، غالبًا ما تستخدم خراطيم الدرجة C 120% من MWP بدلاً من 133% في اختبارات النبض. يعكس هذا التوازن الضغط الشديد عند الضغوط العالية جدًا ولكنه لا يزال يضمن أداءً قويًا.
ترتبط كل فئة ضغط بواحدة أو أكثر من مجموعات النوع (مثل AS، وAC، وCS، وCC، وDC)، ويوضح المعيار بوضوح أين يُسمح بنوع معين أو لا ينطبق.
على العموم:
- تغطي الدرجات A وB (AS، AC، BS، BC) الفئات الدنيا إلى المتوسطة المدى حتى حوالي 420 بار.
- الدرجة C (CS, CC) تبدأ من 210 بار وتمتد إلى الفئات الأعلى، مع توفر أنواع CC المدمجة حتى أعلى الفئات.
- الدرجة D (DC) تخدم الضغط العالي والنبضات العالية التي تتراوح من 210 إلى حوالي 420 بار.
يساعد هذا الهيكل المستخدمين على تصفية عائلات الخراطيم المناسبة بسرعة بناءً على الضغط ومستوى الخدمة.
يحدد معيار ISO 18752 العديد من معايير الأداء الهامة التي يجب أن يستوفيها كل خرطوم متوافق.
تشمل المتطلبات الرئيسية ما يلي:
- مقاومة الضغط: يجب أن تتحمل الخراطيم ضغط العمل المقدر بأمان وتجتاز اختبارات الانفجار دون تمزق.
- مقاومة درجات الحرارة: يجب الحفاظ على الأداء ضمن نطاقات درجات الحرارة المحددة، مع عدم حدوث أي خلل تحت التعرض لدرجة حرارة عالية أو منخفضة.
- مقاومة الزيت: يجب أن يقاوم الأنبوب والغطاء التورم أو التليين أو التشقق عند تعرضهما للزيوت الهيدروليكية.
- مقاومة الشيخوخة: يجب أن تتحمل المركبات العوامل البيئية مثل الأشعة فوق البنفسجية والأوزون والعوامل الجوية مع مرور الوقت.
- دقة الأبعاد: يتم التحكم بشكل صارم في القطر الداخلي والخارجي، والتركيز، والحد الأدنى من نصف قطر الانحناء لكل فئة ودرجة.
تضمن هذه المتطلبات أن تكون خراطيم ISO 18752 مناسبة للبيئات الهيدروليكية الصعبة حيث تكون السلامة ووقت التشغيل أمرًا بالغ الأهمية.

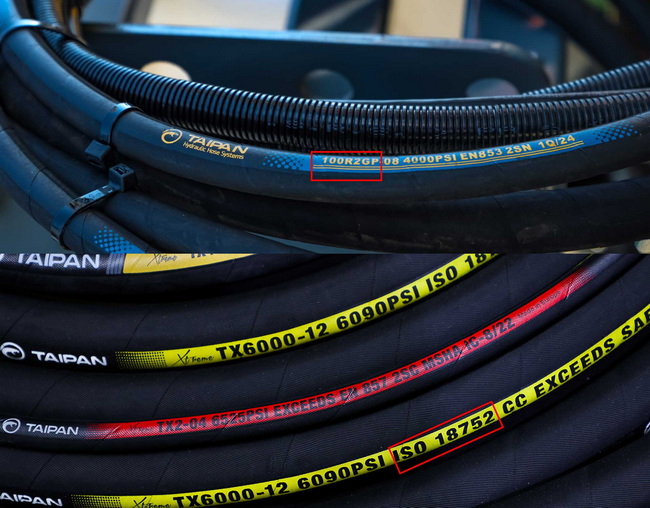

في حين أن معايير DIN وSAE تصنف الخراطيم بشكل أساسي حسب البناء (على سبيل المثال، عدد ضفائر الأسلاك أو اللوالب) وضغط العمل المعتمد على الحجم، فإن ISO 18752 يستخدم أسلوب الضغط الثابت القائم على الأداء.
الاختلافات الرئيسية:
- يوفر المعيار ISO 18752 نفس تصنيف الضغط لمجموعة الخراطيم بجميع الأحجام.
- تحدد العديد من معايير DIN وSAE ضغط العمل الذي يتناقص مع زيادة حجم الخرطوم.
- يركز المعيار ISO 18752 بشكل واضح على الأداء النبضي ودرجة الحرارة ودرجات الخدمة من A إلى D.
- غالبًا ما تركز مستندات DIN وSAE بشكل أكبر على وصف البناء واختبار الضغط الأساسي.
بالنسبة لتصميم الماكينات الحديثة، يمكن لمعيار ISO 18752 تقليل التعقيد، خاصة في المنصات العالمية التي يجب أن تشترك في مواصفات الخراطيم المشتركة عبر مناطق وموردين متعددين.
لاختيار خرطوم ISO 18752 بكفاءة وأمان، اتبع عملية واضحة خطوة بخطوة.
- تحديد الحد الأقصى لضغط العمل للنظام الهيدروليكي الخاص بك.
- حدد فئة ISO (على سبيل المثال، 210، 280، 350 بار) التي تساوي أو تزيد عن الحد الأقصى لضغط العمل.
- استخدم الدرجات A أو B للتطبيقات الصناعية العامة والتطبيقات ذات المتطلبات المتوسطة.
- اختر الدرجات C أو D للأنظمة ذات الدورة العالية أو المحملة بالصدمات أو ذات درجة الحرارة العالية التي تتطلب عمرًا نبضيًا ممتدًا، مثل آلات التعدين أو البناء الثقيلة.
- استخدم الأنواع المدمجة (AC، BC، CC، DC) حيث يتطلب الأمر قطرًا خارجيًا أصغر وتوجيهًا أكثر إحكامًا.
- في المنشآت المفتوحة ذات المساحة الواسعة، قد تكون الأنواع القياسية (AS، BS، CS) كافية وأسهل في التعامل معها.
- مراجعة جداول الحجم الاسمي للتأكد من توفر القطر المطلوب في الفئة والدرجة المختارة.
- تجنب المجموعات التي تحمل علامة 'غير قابلة للتطبيق'، حتى لو كانت حسابات الضغط تبدو مقبولة من الناحية النظرية.
- التأكد من أن مواد الخرطوم متوافقة مع نوع السائل بما في ذلك أي إضافات.
- التحقق من نطاقات درجة الحرارة المحيطة والسوائل، بالإضافة إلى العوامل الميكانيكية مثل الاهتزاز والحركة ومسار التوجيه.
تعمل هذه الطريقة المنظمة على تقليل مخاطر عدم تحديد الخراطيم بشكل صحيح وتساعد على إطالة عمر الخدمة في الميدان.
قد تقدم الشركة المصنعة النموذجية التي تركز على ISO 18752 سلسلة كاملة تغطي الدرجات A وB وC وD لدعم مستويات التطبيق المختلفة. يتوافق تصميم المنتج وتصنيعه واختباره مع متطلبات ISO 18752، وغالبًا ما تكون مدعومة بشهادات إدارة الجودة.
تتضمن هذه المحفظة عادةً ما يلي:
- خراطيم مضفرة من الدرجة A وB: تلبي مستويات النبض AS وAC وBS وBC وتتوافق مع معايير الخراطيم المضفرة المستخدمة على نطاق واسع.
- خراطيم حلزونية وعالية النبض من الدرجة C وD: تلبي مستويات CS وCC وDC ومرجعية ترافقية لمعايير الخراطيم الحلزونية عالية الضغط.
يساعد هذا النوع من تعيين المنتجات المستخدمين على الانتقال من مراجع SAE وDIN القديمة إلى عائلات ISO 18752 مع الحفاظ على أداء النظام أو تحسينه.
تم تصميم الخراطيم الهيدروليكية المدمجة بأقطار خارجية منخفضة ونصف قطر انحناء أقل إحكامًا، مما يجعلها مثالية للمعدات المدمجة الحديثة ووحدات الطاقة الهيدروليكية الكثيفة.
تشمل الميزات النموذجية للخراطيم المدمجة ما يلي:
- قطر خارجي أصغر، مما يسمح بتوجيه المزيد من الخراطيم في نفس المساحة.
- نصف قطر انحناء أكثر إحكامًا، مما يدعم تشغيل الخراطيم الأقصر والتخطيطات الأنظف.
- مرونة جيدة وتبسيط التركيب وتقليل الضغط الميكانيكي عند التركيبات.
غالبًا ما يتم استخدام إنشاءات الخراطيم المدمجة التي تتوافق مع أداء نوع التيار المتردد بموجب ISO 18752 عندما تكون المساحة عائقًا حاسمًا ولكن لا يزال أداء الضغط الموثوق به مطلوبًا.
تستخدم الخراطيم الهيدروليكية فائقة المرونة تعزيزًا مُحسّنًا وطبقات مطاطية خارجية أرق لزيادة المرونة وتقليل نصف قطر الانحناء. يؤدي ذلك إلى تحسين سهولة التثبيت وتعزيز الأداء الديناميكي في نقل التطبيقات.
الفوائد الرئيسية:
- تحسين المرونة للتطبيقات ذات الحركة المتكررة، مثل الروبوتات ومنصات الرفع وأذرع الرافعة المفصلية.
- تقليل استخدام المواد، خاصة في التصميمات التي تستخدم كميات أقل من المطاط، والتي يمكن أن تكون أكثر صداقة للبيئة نسبيًا.
- خيارات توجيه محسنة، مما يتيح تصميمات أكثر راحة وكفاءة للخراطيم.
بالإضافة إلى ذلك، فإن الحفاظ على عامل أمان نموذجي، مثل 4:1 بين الانفجار وضغط العمل، يضمن أن هذه الخراطيم توفر المرونة وهوامش أمان عالية.
بالنسبة للمستخدمين ومصممي الأنظمة، يتم تعزيز قيمة ISO 18752 بقوة عند دمجها مع أنظمة جودة التصنيع القوية.
تشمل الإشارات المهمة للموثوقية ما يلي:
- أنظمة إدارة الجودة الحاصلة على شهادة ISO 9001، مما يضمن عمليات متسقة بدءًا من المواد الخام وحتى الفحص النهائي.
- شهادات المنتج مثل CE والموافقات الخاصة بالصناعة، والتي تثبت الامتثال لمتطلبات السلامة والأداء.
- اختبارات موثقة، بما في ذلك اختبارات الضغط والنبضات والعمر المتوافقة مع متطلبات ISO 18752.
تقدم بعض الشركات المصنعة أيضًا أسعارًا مناسبة للأطوال الطويلة والمتواصلة، مثل اللفات التي يزيد طولها عن 500 متر، والتي يمكن أن تقلل من الوصلات، وتبسط عملية التركيب، وتقلل من نقاط التسرب المحتملة.
يعد اعتماد الخراطيم الهيدروليكية المتوافقة مع ISO 18752 طريقة إستراتيجية لتوحيد فئات الضغط، وتبسيط المواصفات العالمية، وزيادة موثوقية النظام. من خلال تحديد المجموعة الصحيحة من الفئة والدرجة والنوع، يمكن للمصممين التحكم بشكل أفضل في المخاطر وتحسين توجيه الخراطيم وإطالة عمر الخدمة في ظل ظروف التشغيل الحقيقية.
إذا كانت مشروعاتك تنطوي على ضغط عمل مرتفع، أو توجيه مضغوط، أو دورات عمل متطلبة، فهذا هو الوقت المثالي لمراجعة معايير الخراطيم الخاصة بك والانتقال إلى النهج المستند إلى ISO 18752. اعمل مع شركة تصنيع خراطيم ذات خبرة أو شريك هندسي لمراجعة التركيبات الحالية لديك وتحديد فرص التحسين وتحديد مجموعات خراطيم ISO 18752 المثالية لمعداتك.
اتصل بنا للحصول على مزيد من المعلومات!
تتمثل الميزة الرئيسية لمعيار ISO 18752 في تركيزه على ضغط العمل المستمر عبر جميع الأحجام في مجموعة الخراطيم، بالإضافة إلى درجات نبضية واضحة. وهذا يبسط إلى حد كبير اختيار الخرطوم مقارنة بالعديد من المعايير المعتمدة على الحجم ويساعد المصممين على الحفاظ على هوامش أمان متسقة عبر النظام بأكمله.
اختر الدرجات A أو B للأغراض العامة والتطبيقات ذات المتطلبات المتوسطة حيث تكون الدورات النبضية ودرجات الحرارة ضمن الحدود القياسية. حدد الدرجات C أو D لتطبيقات الضغط العالي أو درجة الحرارة العالية أو الدورة العالية، خاصة في الآلات المتنقلة أو الصناعية شديدة التحمل، حيث يعتبر عمر النبضة الممتد والمتانة طويلة المدى أمرًا بالغ الأهمية.
تعد أنواع الخراطيم المدمجة هي الخيار الأفضل عندما تكون مساحة التثبيت محدودة أو عندما تحتاج إلى نصف قطر انحناء أكثر إحكامًا، كما هو الحال في الآلات المحمولة المدمجة أو حزم الطاقة الهيدروليكية الكثيفة أو المشاريع التحديثية. فهي تساعد على تقليل الفوضى وتحسين إمكانية الوصول وتمكين توجيه أكثر كفاءة دون التضحية بالأداء.
يمكن الرجوع إلى العديد من عائلات الخراطيم ISO 18752 إلى تصميمات خراطيم SAE وDIN الشائعة، خاصة للإنشاءات المضفرة واللولبية. يتيح ذلك انتقالًا تدريجيًا حيث يمكنك مواءمة المشروعات الجديدة والبرامج البديلة مع ISO 18752 مع الاستمرار في التعرف على الرموز المرجعية المألوفة أثناء فترة التغيير.
ابحث عن الموردين الحاصلين على شهادة ISO 9001، والموافقات الإقليمية ذات الصلة، والشهادات الخاصة بالصناعة عند الاقتضاء، مثل معايير التعدين أو السلامة الصناعية. تشير بيانات الاعتماد هذه إلى أن الشركة المصنعة تتبع العمليات الموثقة، وتجري اختبارات منتظمة، ويمكنها توفير إمكانية التتبع والدعم طوال دورة حياة المنتج.
