يؤثر الاختيار بين تركيبات JIC وتركيبات JIS بشكل مباشر على سلامة النظام ومنع التسرب وتكاليف الصيانة وتوافر الأجزاء على مستوى العالم. يوفر هذا الدليل المحسّن مقارنة واضحة وسهلة الاستخدام حتى يتمكن المهندسون والمشترون وفرق الصيانة من اتخاذ قرارات دقيقة وواثقة بشأن أنظمة الخراطيم الهيدروليكية .[1] [2] [3]
تركيبات JIC عبارة عن تركيبات توهج هيدروليكية تستخدم على نطاق واسع في تطبيقات الضغط العالي في أمريكا الشمالية والعالم. يتم تعريفها بمعايير مثل SAE J514 وMIL-DTL-18866، والتي تحدد الأبعاد والمواد ومتطلبات الأداء.[2] [4] [1]
الخصائص الرئيسية:[4] [5] [1]
- سطح مانع للتسرب من المعدن إلى المعدن بزاوية 37 درجة
- خيوط مستندة على بوصة UN/UNF مطابقة للقطر الخارجي للأنبوب
- ثلاثة مكونات: الجسم، وجوز التوهج، والأكمام
- شائع في طاقة السوائل والوقود وأنظمة الضغط العالي
هذه الميزات تجعل تركيبات JIC مناسبة للمعدات التي تتطلب إحكامًا قويًا تحت ضغط عالٍ وتجميع أو صيانة متكررة.[1] [2] [4]
تم تصميم تجهيزات JIS وفقًا للمعايير الصناعية اليابانية، وعادةً ما تكون JIS B8363 للأنظمة الهيدروليكية. يتم استخدامها على نطاق واسع في الآلات اليابانية والكورية وفي المصانع المبنية وفقًا للمواصفات المترية.
الخصائص الرئيسية:[3][6][1]
- سطح جلوس متوهج بزاوية 30 درجة على العديد من موصلات الخرطوم والأنبوب
- BSPP/BSPT أو سن اللولب المتري، حسب نوع التركيب
- مُحسّن للأنظمة الهيدروليكية المترية ومنافذ JIS
- شائع في آلات البناء والأدوات الآلية والأتمتة الصناعية
تساعد هذه التركيبات على ضمان الختم الموثوق والاستبدال السهل للمعدات المصنعة وفقًا لمعايير JIS.[6][3][1]
يعد فهم الاختلافات الهيكلية والمعيارية أمرًا ضروريًا لتجنب التسريبات والمكونات غير المتطابقة.[2] [1] [6]

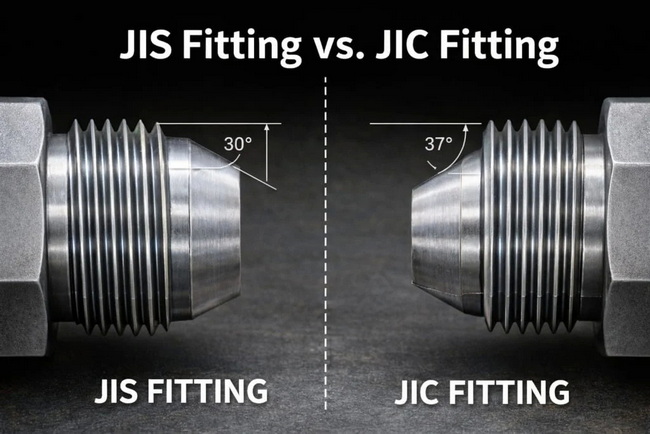

- تستخدم تركيبات JIC سطح جلوس متوهج بزاوية 37 درجة يسمح بإغلاق قوي من المعدن إلى المعدن تحت ضغط عالٍ.[4][1][2]
- تستخدم تجهيزات JIS عادةً توهجًا بزاوية 30 درجة، مما يوفر إحكامًا موثوقًا لتطبيقات الضغط المتوسط إلى العالي في الأنظمة المعتمدة على JIS.[7][3][6]
الفرق في زاوية التوهج يعني عدم تطابق أسطح الختم، حتى لو بدت الخيوط متشابهة.[1][2]
- تستخدم تركيبات JIC خيوطًا مستندة إلى بوصة UN/UNF تتماشى مع معايير طاقة السوائل SAE.[2][4][1]
- تستخدم تجهيزات JIS خيوط BSPP/BSPT أو الخيوط المترية وفقًا للمعايير اليابانية مثل JIS B8363.[8][3][6][1]
نظرًا لاختلاف نوع الخيط ودرجة الصوت، فإن خلط المعيارين يؤدي إلى خطر الترابط المتقاطع وتقليل أداء الختم.[9] [1] [2]
ويلخص الجدول أدناه أهم الفروق الهندسية والعملية.[3] [6] [4] [1] [2]
وجه | تركيبات JIC | تركيبات جيس |
المعايير | ساي J514، ميل-دتل-18866. | JIS B8363 والمعايير الهيدروليكية JIS ذات الصلة. |
زاوية مضيئة | مقعد معدني متوهج بزاوية 37 درجة. | توهج 30 درجة على العديد من أطراف الخراطيم والأنبوب. |
نوع الخيط | UN/UNF المواضيع القائمة على بوصة. | BSPP/BSPT أو الخيوط المترية حسب السلسلة. |
منطقة نموذجية | أمريكا الشمالية والأنظمة المستندة إلى SAE العالمية. | الأسواق الصناعية المعتمدة على اليابان وكوريا وJIS. |
نطاق الضغط | مناسبة لأنظمة الضغط العالي، وغالبًا ما تصل إلى تقييمات عالية جدًا بأحجام مناسبة. | واجبات متوسطة إلى عالية الضغط، وعادةً ما تكون أقل من أعلى تصنيفات JIC. |
التطبيقات | طاقة السوائل، والمكونات الهيدروليكية المتنقلة، وأنظمة الوقود، ونقاط الاختبار. | معدات البناء، الأدوات الآلية، هيدروليكا المصانع. |
قياس | أحجام الشرطة المتعلقة بالقطر الخارجي للأنبوب والخيوط لكل بوصة. | علامات الحجم المترية أو BSP، غالبًا بالملليمتر. |
قابلية التبادل | غير قابل للتبديل مباشرة مع JIS بسبب اختلافات الزاوية والخيط. | كما أنها غير قابلة للتبديل بشكل مباشر؛ المحولات مطلوبة. |
تجهيزات JIC وJIS غير قابلة للتبديل بشكل مباشر، لأن زاوية التوهج وأشكال الخيط تختلفان. أي محاولة لتوصيلها مباشرة يمكن أن تؤدي إلى سوء الجلوس، وتلف الخيوط، والتسرب المبكر أو الفشل.
عند وجود كلا المعيارين في نظام واحد، تكون المحولات المصممة لهذا الغرض مطلوبة:[9][1][2]
- يجب أن تتوافق المحولات مع هندسة الجلوس بزاوية 37 درجة إلى 30 درجة
- يجب أن تنتقل نهايات الخيط بشكل صحيح من UN/UNF إلى BSPP/BSPT أو متري
- يجب التحقق من صحة معدلات ضغط المحولات للنظام
إن استخدام المحولات المناسبة يحافظ على سلامة الختم والامتثال للمعايير ذات الصلة.[3][1][2]
يعتمد اختيار المعيار الصحيح على أصل المعدات ومستوى الضغط واستراتيجية الصيانة طويلة المدى.[1][2][3]
يتم اختيار تركيبات JIC بشكل شائع عندما:[5][4][2][1]
- تعمل الأنظمة تحت ضغط مرتفع جدًا في الأنظمة الهيدروليكية المتنقلة أو الصناعية
- تتبع المعدات والمكونات ممارسات التصميم SAE أو أمريكا الشمالية
- يعد التوافر العالمي للتجهيزات البديلة أمرًا مهمًا
- هناك حاجة إلى منافذ تشخيصية واتصالات اختبار في دوائر طاقة الموائع
وهذا يجعلها عملية بالنسبة للآلات الزراعية، ومعدات التعدين، والعديد من وحدات الطاقة الصناعية.
يُفضل عادةً تركيبات JIS عندما:[6][2][3][1]
- صيانة المعدات الإنشائية والصناعية اليابانية أو الكورية
- تتبع المصانع المعايير الهيدروليكية المترية
- يتم تزويد أجهزة OEM بمنافذ JIS والوثائق
- يريد المشغلون مؤشرات ترابط مترية متسقة عبر المعدات وقطع الغيار
وهي اختيارات قياسية للحفارات والرافعات وخطوط المصانع المنتجة في اليابان أو كوريا.[3][1]
التحديد الدقيق يمنع طلب الأجزاء الخاطئة ويتجنب التوقف غير المخطط له.[11] [1] [3]
خطوات التعرف السريع:[11][1][3]
- قم بقياس زاوية التوهج باستخدام مقياس المقعد أو المقارنة
- التحقق من نوع الخيط ودرجة الصوت باستخدام مقياس الخيط
- لاحظ أصل المعدات ولغة التوثيق
- قارن القياسات بمخططات JIC وJIS من المورد الخاص بك
تعمل العلامات الواضحة على الصناديق ومواقع التخزين المميزة على تقليل الخلط بين المعايير في ورش الصيانة.[1][3]
يمكن أن تؤدي معايير الخلط إلى حدوث أعطال دقيقة ومكلفة في الأنظمة الهيدروليكية.
تتضمن الأخطاء الشائعة ما يلي:[2][9][1]
- بافتراض أن التركيبات المتشابهة المظهر قابلة للتبديل
- إجبار سلاسل UNF على منافذ BSPP أو المنافذ المترية
- الجمع بين المقاعد بزاوية 37 درجة و30 درجة في مفصل واحد
- إعادة استخدام أطراف الأنبوب المتوهجة التالفة أو الصواميل المشوهة
التدابير الوقائية الموصى بها:[2][3][1]
- التحقق من زاوية المقعد والخيط قبل التجميع
- استخدم المحولات المقدرة بدلاً من فرض اتصالات غير متطابقة
- استبدل الصواميل والأكمام ونهايات الأنبوب المتوهجة البالية
- افصل أجزاء JIC وJIS في المخزن وقم بتسميتها بوضوح
يعد تحديد معيار التركيب الصحيح أمرًا ضروريًا لتجنب التسربات وإعادة العمل ووقت التوقف المكلف في الأنظمة الهيدروليكية. بالنسبة للمشروعات التي تتطلب أيضًا مجموعات خراطيم مسطحة متينة مصنوعة من مادة TPU ومصممة خصيصًا لواجهات JIC أو JIS، فمن المهم العمل مع شركة تصنيع تعتمد على الهندسة وتتفهم كلاً من المعايير وظروف التشغيل في العالم الحقيقي.[3] [2] [1]
ناقش ضغط النظام والمعايير الإقليمية ومجموعة المعدات مع فريق متخصص يمكنه التوصية بالتركيبات المناسبة وتصميم مجموعات الخراطيم المتوافقة وتوفير توصيل عالمي موثوق. استخدم نموذج الاتصال أو اطلب عرض أسعار للحصول على حل مخصص لمشروعك الهيدروليكي التالي.
لا، تجهيزات JIC وJIS غير متوافقة بشكل مباشر، لأن زوايا التوهج وأنواع الخيوط ودرجات الخيوط مختلفة وتتطلب محولات للاتصال الآمن.[9][2][1]
تُفضل تركيبات JIC عمومًا في تطبيقات الضغط العالي جدًا، وذلك بفضل تصميم التوهج الذي يصل إلى 37 درجة ومعدلات الضغط العالي في العديد من الأحجام والمواد.[4] [2] [1]
تحقق من زاوية التوهج بمقياس وقياس نوع الخيط؛ يشير التوهج 37 درجة مع خيوط UNF إلى JIC، في حين يشير التوهج 30 درجة مع BSPP أو BSPT أو الخيوط المترية إلى JIS.[8][6][3][1]
يمكن التحويل باستخدام محولات JIS-JIC ذات التصنيف الصحيح والخراطيم المتوافقة، ولكن يجب مراجعة تقييمات الضغط وهندسة الختم والامتثال القياسي قبل التغييرات.
يتم استخدامها على نطاق واسع لأن المعايير الصناعية اليابانية تحكم تصميم العديد من المكونات والآلات الهيدروليكية المنتجة في اليابان وكوريا، وتحدد هذه المعايير تجهيزات من نوع JIS.[6] [3] [1]
