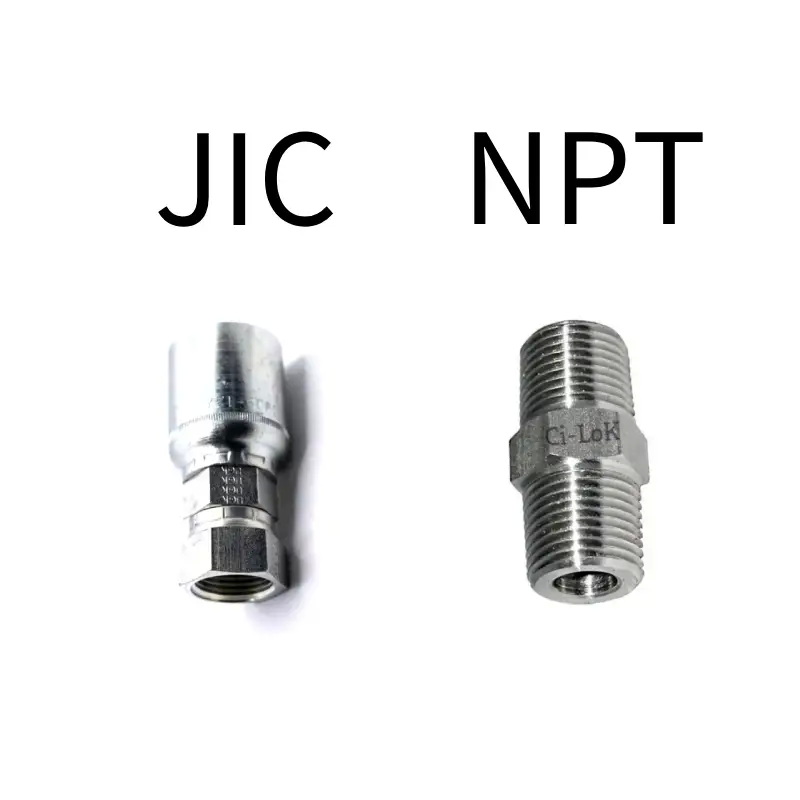

يعد الاختيار بين تركيبات JIC وتركيبات NPT قرارًا تصميميًا حاسمًا يؤثر على مخاطر التسرب وضغط التشغيل والموثوقية على المدى الطويل وتكلفة الصيانة في أنظمة السوائل الهيدروليكية والصناعية. يقدم هذا الدليل مقارنة واضحة ومنظمة وإطار اختيار عملي لمساعدة المهندسين والمشترين وفرق الصيانة على اتخاذ خيارات موثوقة لتطبيقات الخراطيم في العالم الحقيقي .
تركيبات JIC (تركيبات مجلس الصناعة المشترك) عبارة عن تركيبات مضيئة بزاوية 37 درجة محددة بواسطة معيار SAE J514 وتستخدم على نطاق واسع في الأنظمة الهيدروليكية ذات الضغط المتوسط إلى العالي. إنها توفر ختمًا من المعدن إلى المعدن على سطح الشعلة، وهو أمر ذو قيمة خاصة في الأنظمة المعرضة لنبض الضغط والاهتزاز.
تستخدم تركيبات JIC خيوط UNF المستقيمة مع مقعد مخروطي بزاوية 37 درجة في نهاية التركيب. يحدث الختم بين التوهج الذكري ومقعد الأنثى، وليس على طول الخيوط، مما يسهل عملية استكشاف أخطاء التسرب وإصلاحها.
- مقعد مخروطي متوهج بزاوية 37 درجة لختم المعدن إلى المعدن.
- تم تصنيع الخيوط المستقيمة التابعة لمؤسسة UNF بتفاوتات 2A/2B من أجل قابلية التبادل.
- المواد الشائعة: الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والنحاس، وسبائك مطلية بالنيكل لمقاومة التآكل.
تدعم الخيارات الهندسية والمواد لتركيبات JIC البيئات الهيدروليكية الصعبة حيث يعد الاستقرار والدقة ضروريين. عندما يتم تحديدها وتجميعها بشكل صحيح، فإنها توفر ختمًا موثوقًا به مع إمكانية إعادة الاستخدام بشكل جيد.
- نطاق الضغط النموذجي: حوالي 7-34.5 ميجا باسكال (1000-5000 رطل لكل بوصة مربعة)، حسب الحجم والمادة.
- أداء جيد للتسرب بسبب الاتصال المتحكم به في مقعد التوهج.
- من الممكن أن يتم قطع الاتصال بشكل متكرر إذا ظلت أسطح الغلق سليمة ونظيفة.
تستخدم تركيبات NPT (National Pipe Thread) شكل سن أنبوبي مدبب بزاوية 60 درجة وتستخدم بشكل شائع في أنظمة السوائل والغاز ذات الضغط المنخفض إلى المتوسط. وهي تحظى بشعبية كبيرة في أعمال السباكة العامة وخطوط الخدمات الجوية والعديد من اتصالات الخدمات الصناعية.
تعتمد تركيبات NPT على تداخل الخيوط ومانع التسرب لإنشاء وصلة محكمة الضغط. هذا الهيكل بسيط وفعال من حيث التكلفة ولكنه أكثر حساسية لعزم الدوران وتقنية التجميع.
- خيوط مدببة للذكور والإناث بزاوية 60 درجة يتم ربطها معًا عند شدها.
- يتم تحقيق الختم من خلال تداخل الخيوط المعدنية بالإضافة إلى شريط PTFE أو مانع التسرب السائل.
- تشمل المواد الحديد الأسود والنحاس والفولاذ والفولاذ المقاوم للصدأ لمجموعة من البيئات.
يتم قبول تركيبات NPT على نطاق واسع عندما يكون الضغط معتدلاً، ويمكن التحكم في التمزق البسيط، والأداء الهيدروليكي المتطور ليس إلزاميًا. ومع ذلك، فهي أكثر عرضة للضرر الناتج عن ممارسات التثبيت غير الصحيحة.
- مناسب تمامًا لتطبيقات الضغط المنخفض إلى المتوسط دون اهتزاز شديد.
- تكلفة أقل للمكونات، ولكن احتمالية التسرب على المدى الطويل تكون أكبر إذا لم يتم التحكم في مانع التسرب وعزم الدوران بعناية.
- يمكن أن يؤدي الإفراط في الربط إلى تشقق المنافذ وتشوه الخيوط، خاصة في المعادن اللينة والمكونات المصبوبة.

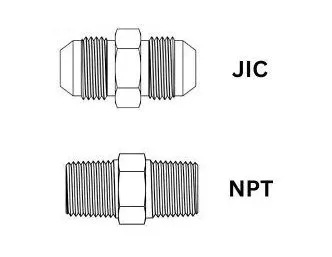

يعد فهم الاختلافات الهيكلية والوظيفية بين تركيبات JIC وNPT أمرًا ضروريًا لتصميم أنظمة آمنة وموثوقة. يلخص الجدول التالي خصائصها الرئيسية لدعم الاختيار والمواصفات السريعة.
وجه | تركيبات JIC | تركيبات معاهدة حظر الانتشار النووي |
نوع الختم | 37 درجة ختم مقعد مضيئة من المعدن إلى المعدن | تداخل الخيط المدبب بالإضافة إلى مادة مانعة للتسرب |
نوع الخيط | خيط UNF المستقيم (2A/2B) | خيط أنبوب مدبب 60 درجة |
استخدام الضغط النموذجي | الأنظمة الهيدروليكية ذات الضغط المتوسط إلى العالي | أنظمة الضغط المنخفض إلى المتوسط |
مطلوب مانع التسرب | لا يوجد مانع تسرب إضافي في التصميم العادي | عادة ما يكون شريط PTFE أو مانع التسرب السائل مطلوبًا |
مقاومة الاهتزاز | جيد ومناسب تمامًا للمكونات الهيدروليكية المتنقلة | أدنى؛ المواضيع قد تخفف تحت الاهتزاز |
قابلية إعادة الاستخدام | عالية إذا ظلت أسطح التوهج سليمة | محدود؛ يمكن للخيوط أن تصفر أو تتشوه |
الإفراط في تشديد المخاطر | قد يؤدي إلى إتلاف مقعد التوهج | ارتفاع خطر تشقق المنافذ وتلف الخيوط |
يكلف | تكلفة الوحدة أعلى بشكل عام | انخفاض تكلفة الوحدة بشكل عام |
التطبيقات المشتركة | الآلات الهيدروليكية، الفضاء، المعدات الصناعية | السباكة وخطوط الهواء وأنابيب المرافق العامة |
قابلية التبادل | غير قابلة للتبديل مع خيوط الأنابيب | غير قابلة للتبديل مع خيوط مضيئة |
غالبًا ما تحدد متطلبات التطبيق ما إذا كانت JIC أو NPT هي الخيار الأكثر ملاءمة. يساعد الأخذ في الاعتبار ضغط النظام ومستوى الاهتزاز ونوع الوسائط واستراتيجية الصيانة في تقليل التكلفة والمخاطر طوال العمر.
يتم اختيار تركيبات JIC في الأنظمة التي تتطلب الختم المستقر والأداء الدقيق في ظل ظروف التشغيل الصعبة. إنها مفيدة بشكل خاص في البيئات المعرضة لضغوط ميكانيكية قوية أو أنشطة الخدمة المتكررة.
- الآلات الهيدروليكية المتنقلة مثل معدات البناء والزراعة.
- المكابس الصناعية والقولبة بالحقن وغيرها من المعدات ذات ضغوط النظام العالية.
- الأنظمة الفرعية الهيدروليكية للطيران والفضاء والسيارات التي تتطلب تجميعًا قويًا وقابلًا للتكرار.
غالبًا ما يتم تحديد تجهيزات NPT للخدمات ذات الأغراض العامة حيث تكون الضغوط معتدلة وحساسية التكلفة عالية. يعد توفرها على نطاق واسع ومعرفة المثبت من المزايا العملية الرئيسية.
- مرافق الهواء والماء وخطوط المعالجة غير الحرجة في المنشآت الصناعية.
- خدمات السباكة العامة والبناء حيث تكون وصلات NPT المتوافقة مع الكود قياسية.
- تعمل الأنابيب الثابتة باهتزازات محدودة وتكرار صيانة منخفض نسبيًا.
إن التعرف على كيفية فشل التركيبات يساعد المهندسين والفنيين على إنشاء أنظمة وإجراءات خدمة أكثر موثوقية. غالبًا ما تكون التدابير الوقائية بسيطة ولكنها فعالة للغاية.
تفشل تجهيزات JIC في المقام الأول عند تلف مانع التوهج أو تحميله بشكل غير صحيح أثناء التجميع. يمكن أن تؤدي عيوب السطح الصغيرة أو عزم الدوران المفرط إلى تقليل موثوقية الختم بشكل كبير.
- يؤدي الإفراط في التشديد إلى تسطيح المخروط بزاوية 37 درجة أو تشويهه، مما يقلل من جودة التلامس ويسبب تسربات بمرور الوقت.
- تتداخل الخدوش أو التلوث أو سوء المحاذاة على أسطح التوهج مع المقاعد المعدنية الكاملة.
تفشل تركيبات NPT بشكل رئيسي بسبب عزم الدوران غير المناسب، أو المواد المانعة للتسرب غير المناسبة أو المتدهورة، أو تلف الخيوط. إن تصميمها المستدق يجعلها أكثر حساسية للإفراط في التشديد من العديد من البدائل ذات الخيوط المستقيمة.
- تشقق المنافذ والتجهيزات عند تطبيق عزم دوران مفرط على الخيوط المدببة.
- التسرب المزمن في المفاصل عندما يكون مانع التسرب مفقودًا أو غير متوافق أو يتم تطبيقه بشكل غير صحيح.
يمنع التحديد الدقيق في الميدان الترابط والمنافذ التالفة والتجمعات غير الآمنة. عادةً ما يكون الجمع البسيط بين الفحص البصري والقياس كافيًا للتمييز بين المعايير.
يمكن للفنيين تضييق نطاق نوع الخيط بسرعة باستخدام بعض خطوات الفحص الأساسية. يتجنب هذا الأسلوب محاولات التجميع التي تعتمد على التجربة والخطأ والتي غالبًا ما تؤدي إلى تلف المكونات.
- تُظهر تركيبات JIC خيوطًا مستقيمة ومقعدًا مخروطيًا مرئيًا بزاوية 37 درجة في نهاية التركيب الذكري.
- تُظهر تركيبات NPT خيوطًا مدببة يتغير قطرها على طولها ولا تحتوي على مقعد متوهج.
- استخدام الفرجار ومقاييس الخيط للتحقق مما إذا كان الخيط مستقيمًا UNF (JIC) أو أنبوبًا مدببًا (NPT).
تعد محاولات استخدام معايير غير متطابقة سببًا متكررًا للتسربات وفشل المكونات. يعد تطبيق عزم دوران زائد لبدء الاتصال مؤشرًا قويًا على أن أنواع الخيوط غير متوافقة.
- إذا لم تبدأ عملية التركيب بسهولة يدويًا، توقف وتأكد من المعيار قبل المتابعة.
- استخدم محولات مخصصة مصممة للانتقال بين المعايير المختلفة عند الحاجة.
التجميع الصحيح لا يقل أهمية عن الاختيار الصحيح عند استهداف أنظمة خالية من التسرب وقابلة للصيانة. تعمل الضوابط الإجرائية البسيطة على تحسين عمر الخدمة والسلامة بشكل كبير.
تستفيد وصلات JIC من عزم الدوران المتحكم فيه وأسطح الختم النظيفة وغير التالفة. غالبًا ما يمنع الاهتمام بالتحضير الأساسي مشكلات التسرب على المدى الطويل.
- فحص أسطح الشعلات بحثًا عن الخدوش والخدوش والتلوث وتنظيفها بمواد خالية من الوبر قبل التجميع.
- قم بالتشديد على توصيات عزم الدوران الخاصة بالشركة المصنعة، وعادةً ما يتم ذلك باستخدام طريقة ''تضييق الأصابع بالإضافة إلى الشقق'' بدلاً من التخمين.
تعتمد اتصالات NPT بشكل كبير على تطبيق مانع التسرب المناسب والتحكم في عزم الدوران. تؤدي الانحرافات الصغيرة عن الممارسات الموصى بها إلى حدوث تسربات أو أضرار ميكانيكية.
- قم بتطبيق نوع المادة المانعة للتسرب الصحيحة بكمية يمكن التحكم فيها، مع إبقاء الفائض بعيدًا عن مسار تدفق السائل.
- قم بالربط تدريجيًا، مع مراعاة المنعطفات الموصى بها بما يتجاوز تضييق الأصابع لتجنب تشقق المنافذ أو تشوه الخيوط.
إن تقييم التركيبات فقط على سعر الوحدة يمكن أن يخفي تكاليف كبيرة على مدى الحياة. إن النظرة الأوسع التي تتضمن وقت التوقف عن العمل وفقدان السوائل وأعمال الصيانة تعطي صورة أكثر دقة.
يقوم كل اختيار مناسب بموازنة النفقات الأولية مقابل متطلبات الخدمة المستمرة. سوف تبرر التطبيقات المختلفة مقايضات مختلفة.
- قد تؤدي التركيبات منخفضة التكلفة إلى زيادة النفقات بمرور الوقت إذا كانت التسريبات وإعادة العمل متكررة.
- يمكن للتركيبات عالية الأداء أن تقلل من عمليات الإغلاق غير المخطط لها والتكاليف المرتبطة بالانسكاب، خاصة في الدوائر الهيدروليكية المهمة.
تسرب السوائل ليس مجرد مشكلة تتعلق بالصيانة؛ ويمكن أن يشكل أيضًا مخاطر تتعلق بالسلامة والبيئة. تساعد معايير الاتصال مع أسطح منع التسرب الخاضعة للرقابة والقابلة للفحص على تخفيف هذه المخاطر.
- يؤدي الختم القوي والمقاومة الأفضل للاهتزاز إلى تقليل احتمالية حدوث أعطال مفاجئة في البيئات الصعبة.
- تعمل المعايير المتسقة عبر أساطيل المعدات على تبسيط تخزين قطع الغيار وتبسيط إجراءات الخدمة.
تقلل عملية اتخاذ القرار المنظمة من التخمين وتدعم المواصفات المتسقة عبر المشاريع. يمكن ترجمة النقاط التالية إلى تدفق واضح داخل الصفحة أو قائمة مرجعية للمصممين والمشترين.
- تحديد ضغط التشغيل والحد الأقصى لظروف الطفرة.
- تقييم الاهتزازات وتحميل الصدمات وخصائص دورة العمل.
- التأكد من نوع السائل وتوافقه مع المعادن والمواد المانعة للتسرب.
- ضع في اعتبارك إمكانية الوصول للفحص والشد وإعادة التجميع.
- قارن التكلفة والمخاطر على مدى الحياة بدلاً من التركيز فقط على سعر المكون.
يساعد تطبيق قائمة المراجعة هذه على مواءمة الاختيار المناسب مع متطلبات الأداء والسلامة والميزانية لكل نظام محدد.
إذا كان فريقك يخطط لنظام هيدروليكي أو سائل أو يقوم بترقيته أو استكشاف الأخطاء وإصلاحها ويحتاج إلى توصية واضحة خاصة بالتطبيقات بشأن التركيبات، فهذا هو الوقت المثالي لإشراك شريك متخصص. تواصل مع فريق فني يمكنه مراجعة متطلبات الضغط والوسائط والبيئة والصيانة لديك، ثم يساعدك في تحديد التركيبات والمحولات وتجميعات الخراطيم الأكثر ملاءمة لتشغيل آمن وفعال ومقاوم للتسرب.
لا، تستخدم هذه التركيبات أشكالًا مختلفة من الخيوط ومفاهيم مانعة للتسرب، لذا فهي غير مصممة للتوصيل المباشر. يجب استخدام المحولات المصممة خصيصًا للانتقال بين المعايير عندما يشتمل النظام على كلا النوعين.
تعتمد تجهيزات NPT على خيوط مدببة بالإضافة إلى مادة مانعة للتسرب، لذلك يمكن أن تحدث تسربات إذا كان عزم الدوران غير صحيح، أو تدهور مانع التسرب، أو تلف الخيوط. تعمل دورة الاهتزاز ودرجة الحرارة على تسريع تآكل المفصل، مما يزيد من احتمالية التسرب.
تُستخدم تركيبات JIC على نطاق واسع في تطبيقات الضغط المتوسط والعالي ضمن حدودها المقدرة. قد تبرر أنظمة الضغط العالي للغاية تقنيات اتصال بديلة بهوامش أمان مختلفة اعتمادًا على متطلبات التصميم.
الختم الأساسي في وصلات JIC هو نقطة التلامس من المعدن إلى المعدن عند مقعد التوهج بزاوية 37 درجة، لذلك عادةً ما يكون مانع التسرب الإضافي غير ضروري. إن إدخال مواد مانعة للتسرب في الأماكن غير المطلوبة يمكن أن يتداخل مع الجلوس المناسب أو يلوث الدوائر الهيدروليكية.
تحقق مما إذا كان الخيط مستقيمًا أو مدببًا وما إذا كان هناك مقعد مخروطي مرئي. تشير الخيوط المستقيمة ذات المقعد 37 درجة إلى JIC، بينما تشير الخيوط المدببة بدون مقعد متوهج إلى NPT؛ توفر المقاييس والفرجار مزيدًا من التأكيد.
