● نظرة عامة على موضوع معاهدة حظر الانتشار النووي
● NPSM مقابل NPT: الاختلافات الهيكلية والختمية
● سيناريوهات التطبيق لكل نوع الموضوع
● اعتبارات التوافق بين NPSM وNPT
● جدول المقارنة: NPSM مقابل خيوط NPT
● أنظمة الخراطيم والأنابيب الملولبة
● خطوات الاختيار العملية لـ NPSM و NPT
● إرشادات التثبيت للحصول على وصلات موثوقة
● الأسئلة الشائعة حول خيوط NPSM وNPT
>> 1. ما هو الفرق الرئيسي بين سلاسل NPSM وNPT؟
>> 2. هل يمكن توصيل خيوط NPSM و NPT مباشرة؟
>> 3. ما هو نوع الخيط الأكثر ملاءمة لتطبيقات الضغط العالي؟
>> 4. لماذا تعتبر خيوط NPSM شائعة في الحلقات الهيدروليكية ونقاط الخدمة؟
>> 5. كيف يمكن تحديد التركيبات الموجودة على أنها NPSM أو NPT؟
في أنظمة السوائل الهيدروليكية والهوائية والصناعية، يعد اختيار نوع الخيط المناسب أمرًا بالغ الأهمية لمنع التسرب والسلامة التشغيلية والموثوقية على المدى الطويل. يشرح هذا الدليل مدى اختلاف معيارين مستخدمين على نطاق واسع، NPSM وNPT، وكيفية تحديد الخيار الصحيح لتطبيق الخرطوم الخاص بك .[1] [2] [3]
NPSM (National Pipe Straight Mechanical) وNPT (National Pipe Taper) هما معياران لخيوط الأنابيب في أمريكا الشمالية يستخدمان زاوية خيط مماثلة تبلغ 60 درجة ولكن بهندسة مختلفة تمامًا. يستخدم NPSM خيوطًا مستقيمة للمفاصل الميكانيكية، بينما يستخدم NPT خيوطًا مدببة توفر ختمًا محكم الضغط.[2] [4] [3]
تم تصميم خيوط NPSM في المقام الأول للاحتفاظ والمحاذاة الميكانيكية وتعتمد على عنصر مانع للتسرب خارجي مثل الحلقة O أو الحشية. تم تصميم خيوط NPT بحيث يؤدي الشد إلى حدوث تداخل بين الخيوط الذكرية والأنثوية، غالبًا ما يتم تعزيزها بمادة مانعة للتسرب، لتحقيق الختم مباشرة من خلال شكل الخيط.[5] [3] [2]
خيوط NPSM عبارة عن خيوط أنابيب مستقيمة ومتوازية تستخدم في المفاصل الميكانيكية حيث يلزم المحاذاة المناسبة والتجميع القابل للتكرار والختم الخارجي. وهي شائعة في طاقة السوائل والآلات الصناعية حيث يتم تجميع التركيبات وتفكيكها بشكل متكرر.
تشمل الخصائص الرئيسية لخيوط NPSM ما يلي:[2][5]
- تصميم خيط مستقيم بزاوية 60 درجة.
- أقطار كبرى وصغرى ثابتة على طول طول الخيط.
- لا يوجد ختم خيطي متأصل، مما يتطلب وجود حلقة دائرية أو حشية أو غسالة في المقعد.
- غالبًا ما تستخدم كمنافذ أنثوية مدمجة مع تركيبات ذكر NPTF ومقعد 30 درجة لإنشاء ختم ميكانيكي ووجهي موثوق به.
تشمل الاستخدامات النموذجية لخيوط NPSM الأنظمة الهيدروليكية والهوائية، ووصلات المعدات الصناعية، وأجهزة معالجة المياه، والتجمعات الأخرى التي تتطلب صيانة متكررة أو توجيهًا دقيقًا.
إن خيوط NPT عبارة عن خيوط أنابيب مدببة تم تصميمها لإنشاء وصلة محكمة الضغط عند تشديدها وإغلاقها بشكل صحيح. يؤدي الاستدقاق إلى تداخل الخيوط الذكرية والأنثوية تحت عزم الدوران، مما ينتج عنه اتصال من المعدن إلى المعدن مما يساعد على منع التسرب.[6] [2] [3]
الخصائص الأساسية لخيوط معاهدة حظر الانتشار النووي هي:[1][2]
- شكل مدبب (حوالي 1:16 مستدق) بزاوية خيط 60 درجة.
- يتم تحقيق الختم من خلال تداخل الخيوط الشعاعية، وفي كثير من الحالات، من خلال شريط PTFE أو مانع التسرب السائل.
- يستخدم على نطاق واسع في أنابيب السوائل والغاز، بما في ذلك شبكات المياه والغاز والنفط والكيميائيات.
- متوفر في أشكال مختلفة مثل NPTF، الذي يتحكم في تفاوتات القمة والجذر بشكل أكثر إحكامًا لتحقيق ختم الخيط الجاف.[5][2]
تحظى خيوط NPT بشعبية كبيرة في الدوائر الهيدروليكية ذات الضغط العالي، وأنظمة الهواء المضغوط، وأنابيب العمليات، والسباكة الصناعية والسكنية العامة.
على الرغم من أن NPSM وNPT يشتركان في نفس شكل وزاوية الخيط الأساسي، إلا أنهما يتصرفان بشكل مختلف تمامًا تحت الحمل والضغط بسبب هندستهما. يساعد فهم هذه الاختلافات على منع حالات عدم التطابق التي يمكن أن تسبب تسربات أو فشلًا مبكرًا.[4][5][3]

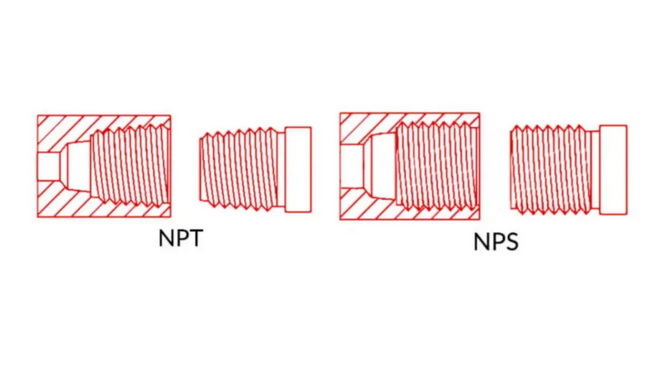

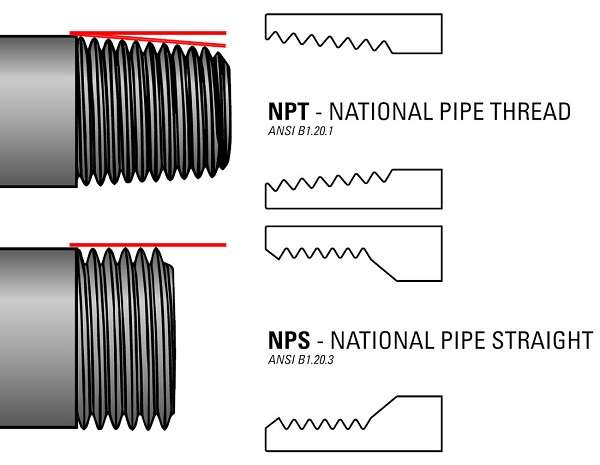

من الناحية الهيكلية، NPSM عبارة عن خيط أنبوب مستقيم مع استدقاق صفر، في حين أن NPT عبارة عن خيط أنبوب مدبب يضيق بمعدل محدد على طوله. يستخدم كلاهما قممًا وجذورًا مسطحة لموازنة القوة والاتصال، لكن استدقاق NPT يجبر الأجنحة معًا، مما يولد ضغط الختم مع زيادة عزم الدوران.
فيما يتعلق بالختم، تعتمد خيوط NPT على الاستدقاق بالإضافة إلى التداخل ومانع التسرب، في حين تعتمد خيوط NPSM على مكون ختم خارجي عند 30 درجة أو مقعد مماثل. ويعني هذا الاختلاف الأساسي أن وصلات NPT يمكن أن تعمل في كثير من الأحيان كمفاصل أنابيب ذاتية الغلق، في حين يجب تصميم وصلات NPSM كمفاصل ميكانيكية مع عناصر مانعة للتسرب منفصلة.
عادةً ما توفر خيوط NPT معدلات ضغط أعلى من NPSM عند استخدامها وفقًا لمعاييرها الخاصة ومع مادة مانعة للتسرب مناسبة. وهذا يجعل من NPT خيارًا متكررًا في الدوائر ذات الضغط العالي والدوائر الحرجة للسلامة.[6] [1] [5] [3]
يعمل NPTF، وهو أحد أنواع الختم الجاف من NPT، على تحسين أبعاد القمة والجذر لتقليل التسرب الحلزوني دون الحاجة إلى مادة مانعة للتسرب، مما يجعله جذابًا في العديد من الأنظمة الهيدروليكية وأنظمة الوقود. على النقيض من ذلك، تعتمد خيوط NPSM على حلقات أو حشوات مختارة بشكل صحيح ومقاعد مُصنعة بشكل صحيح، والتي يمكن أن توفر إحكامًا ممتازًا عند الضغوط المنخفضة إلى المتوسطة عند تركيبها بشكل صحيح.[5] [3] [2]
بالنسبة للتطبيقات التي تتضمن غازات أو سوائل خطرة، غالبًا ما توفر قدرة الختم المتأصلة الأعلى للخيوط المدببة هامش أمان يصعب مطابقته مع الخيوط المستقيمة وحدها. ومع ذلك، عند توقع انقطاع متكرر، يمكن أن يكون استبدال الحلقات O على وصلات NPSM أكثر قابلية للتنبؤ من الاعتماد على أختام الخيط المضطربة بشكل متكرر.[8] [6] [3] [5]
تم تحسين كل نوع من أنواع الخيوط ليناسب أنماط الاستخدام وظروف التشغيل المحددة. يؤدي تحديد النوع الصحيح إلى تقليل مخاطر التسرب، وتسهيل الصيانة، ويمكن أن يبسط عملية توحيد المعدات عبر المعدات.[1][3][2][5]
غالبًا ما يتم استخدام خيوط NPT عندما يكون ضغط الخط مرتفعًا ولا يتم تفكيك النظام بشكل متكرر، مثل تشغيل الأنابيب الدائمة أو شبه الدائمة. يتم تحديد خيوط NPSM بشكل متكرر في المعدات المعيارية وحوامل الاختبار وتجميعات الخراطيم حيث تكون المحاذاة وإمكانية الخدمة من الأولويات وحيث يكون استخدام الأختام القابلة للاستبدال أمرًا مرغوبًا فيه.[6] [3] [2] [5]
في أنظمة الطاقة الموائعة، تظهر كلتا العائلتين جنبًا إلى جنب، مع استخدام NPT أو NPTF على المنافذ والخطوط الصلبة وNPSM المستخدم في الصواميل الدوارة والمحولات ووصلات الخدمة. يسمح هذا الاستخدام المختلط للمصممين بموازنة الختم والتوجيه والتكرار عبر أقسام مختلفة من نفس النظام.
نظرًا لأن NPSM وNPT يشتركان في زاوية خيط تبلغ 60 درجة ودرجة متشابهة، فقد يتم تعشيقهما جزئيًا، لكن هذا لا يعني أنهما قابلان للتبديل بالكامل أو مناسبان للإغلاق دون تصميم دقيق. الاعتماد على التوافق العرضي يمكن أن يؤدي إلى أنماط ضغط غير آمنة أو إغلاق غير متناسق.
تُستخدم الموصلات الذكورية NPTF بشكل شائع مع التركيبات الدوارة الأنثوية NPSM التي تتضمن مقعدًا مقلوبًا بزاوية 30 درجة حيث يحدث الختم على المقعد بدلاً من الخيوط نفسها. هذا الترتيب مقبول على نطاق واسع في الأنظمة الهيدروليكية ويوضح كيف يمكن أن يعمل الجمع بين الخيوط المدببة والمستقيمة عندما يتم تعريف هندسة الواجهة بشكل صحيح.
خارج هذه المجموعات المعترف بها، لا يوصى بخلط خيوط NPT وNPSM بدون مقاعد مناسبة أو عناصر مانعة للتسرب للتوصيلات محكمة الضغط. تعد المحولات المصممة خصيصًا للانتقال بين المعايير خيارًا أكثر أمانًا من إجبار الخيوط على التزاوج.[7][3][5]
وجه | موضوع NPSM | موضوع معاهدة حظر الانتشار النووي |
هندسة الموضوع | خيط أنبوبي مستقيم ومتوازي بزاوية 60 درجة. | خيط أنبوب مدبب بزاوية 60 درجة تقريبًا. 1:16 تفتق. |
وضع الختم | الختم الخارجي عبر الحلقة O، أو الحشية، أو الغسالة على مقعد آلي. | تداخل الخيوط، غالبًا مع شريط PTFE أو مانع التسرب السائل؛ يمكن أن يكون NPTF جافًا. |
الوظيفة الأساسية | الاحتفاظ الميكانيكي، والمحاذاة، وإمكانية إعادة الاستخدام. | ختم الأنابيب للسوائل والغازات في خطوط الضغط. |
نطاق الضغط النموذجي | ضغط منخفض إلى متوسط مع أختام محددة بشكل صحيح. | أنابيب الضغط المتوسط إلى العالي والأنظمة الهيدروليكية. |
سلوك الصيانة | مناسبة تمامًا للتجميع والتفكيك المتكرر؛ من السهل استبدال الأختام. | قد يؤدي الشد المتكرر إلى تآكل الخيط أو حدوث إزعاج إذا لم تتم إدارته بعناية. |
المتغيرات المشتركة | منافذ ودوارات ميكانيكية مستقيمة مع مقاعد للرجال NPTF. | معايير NPT وNPTF ومعايير الأنابيب المدببة ذات الصلة للخيوط الجافة أو المختومة. |
تطبيقات نموذجية | يدور الهيدروليكية، ونقاط الاختبار، واجهات المعدات، والتجمعات المعيارية. | المياه والغاز والنفط والأنابيب الكيميائية والصمامات ومشعبات الضغط العالي. |
يجب أن تدمج مجموعات الخراطيم والمشعبات وشبكات الأنابيب أنواع الخيوط ومواد الختم وظروف التشغيل بطريقة متسقة لتجنب التسربات أو الإجهاد الميكانيكي. يمكن لأنواع الخيوط المتطابقة بشكل سيئ أن تؤدي إلى اختلال في المحاذاة، وتلف الخيوط، وختم غير موثوق حتى لو بدا المفصل مشدودًا في البداية.[11] [3] [5]
غالبًا ما يستخدم نقل السوائل عالي الضغط، بما في ذلك التطبيقات في النفط والغاز والتعدين والمياه البلدية والزراعة، خيوط أنابيب مدببة على مكونات صلبة مدمجة مع خيوط ميكانيكية مستقيمة على حلقات دوارة ومحولات. يمكن لموردي الخراطيم والمعدات التي تركز على الهندسة دعم مصممي الأنظمة في مطابقة معايير الخيوط مع بناء الخراطيم، وتقييم الضغط، والتوافق الكيميائي.[12] [13]
يساعد النهج المنظم على ضمان أن كل اتصال مترابط يستخدم المعيار الأكثر ملاءمة لوظيفته في النظام. توفر الخطوات التالية طريقة عملية لإجراء هذا الاختيار.[3] [7] [1] [5]
1. تحديد مستوى الضغط والمتوسط.
تحديد عمل النظام وذروة الضغط، بالإضافة إلى ما إذا كان الوسط غازًا أو قابلاً للاشتعال أو خطيرًا بأي شكل آخر.[6][3]
2. اتخاذ قرار بشأن فلسفة الختم.
اختر ما إذا كان التصميم سيعتمد على ختم الخيط، أو ختم الوجه، أو مزيج من الاثنين معًا، وقم بتوثيق هذا الاختيار.[2][5]
3. تقييم تكرار الصيانة.
قم بتقييم ما إذا كان سيتم إزعاج المفصل بانتظام، وإذا كان الأمر كذلك، فما مدى سهولة استبدال الأختام أو فحصها.[8] [5]
4. التحقق من المعايير المعمول بها.
تأكيد الامتثال لمعايير أمريكا الشمالية أو المعايير العالمية ذات الصلة، إلى جانب أي قواعد خاصة بالشركة أو الصناعة تقيد أنواع الخيوط.[14][7]
5. التنسيق مع موردي المكونات.
قم بمحاذاة أنواع الخيوط المختارة مع الصمامات والمضخات والخراطيم والمحولات المتوفرة بحيث يظل النظام بأكمله متسقًا وقابلاً للخدمة.[13][10]
تؤثر ممارسات التثبيت الصحيحة بشكل كبير على أداء وعمر خدمة وصلات الأنابيب الملولبة. يمكن أن يؤدي عزم الدوران غير المناسب، أو تلف السطح، أو مناطق الختم الملوثة إلى تقويض حتى التوصيلات المصممة جيدًا.[9] [5] [3] [6]
بالنسبة للخيوط المدببة، فإن استخدام مادة مانعة للتسرب مناسبة بالكمية الصحيحة يساعد على منع التسرب الحلزوني مع تجنب الإفراط في التشحيم، مما قد يؤدي إلى الإفراط في الشد. بالنسبة للخيوط الميكانيكية المستقيمة، فإن الفحص والتشحيم الدقيق للحلقات أو الحشيات، بالإضافة إلى الاهتمام بنظافة المقعد، يحسن الختم ويقلل من خطر البثق أو القطع.
قد تختلف توصيات عزم الدوران وفقًا لحجم الخيط والمواد والحالة، لذا فإن استشارة وثائق الشركة المصنعة وضبط استخدام مانع التسرب أمر ضروري. يساعد استخدام الأدوات المعايرة والإجراءات المتسقة عبر فرق التثبيت على توحيد الجودة بشكل أكبر.[10][9][3]
بالنسبة للمشاريع التي تتضمن أنظمة موائع معقدة، أو نقل لمسافات طويلة، أو ضغوط تشغيل عالية، فإن مراجعة اختيار الخيوط، واستراتيجية الختم، وتوافق المكونات في وقت مبكر من مرحلة التصميم يمكن أن تمنع التغييرات المكلفة لاحقًا. تسمح الاستشارة الفنية مع الشركة المصنعة للخراطيم والتجهيزات المتخصصة لمصممي النظام بالتحقق من معايير الخيوط، ودمج الأختام المناسبة، ومواءمة قدرات الضغط عبر جميع المكونات.
للانتقال من النظرية إلى الحل الهندسي بالكامل، يمكنك مشاركة رسومات النظام وضغوط التشغيل والخصائص المتوسطة وتوقعات الصيانة مع فريق هندسي مؤهل وطلب توصية مفصلة لأنواع الخيوط وطرق الختم ومكونات الخراطيم أو الأنابيب المصممة لهذا التطبيق المحدد.[13][10]
الفرق الرئيسي هو أن NPSM عبارة عن خيط أنبوبي ميكانيكي مستقيم يتطلب ختمًا خارجيًا، في حين أن NPT عبارة عن خيط أنبوب مدبب يغلق من خلال تداخل الخيط ومانع التسرب.[2] [3]
على الرغم من أن خيوط NPSM وNPT يمكن أن تتفاعل بسبب تشابه زاوية الميل والخيط، إلا أنها لا تعتبر متوافقة تمامًا مع مانع التسرب بالضغط ما لم يتم استخدامها في مجموعة معترف بها مع مقعد مناسب وعنصر مانع للتسرب.[5][9]
توفر خيوط الأنابيب المدببة مثل NPT وNPTF بشكل عام معدلات ضغط أعلى وهي مفضلة في العديد من أنظمة الضغط العالي، خاصة عند نقل الغازات أو السوائل الخطرة.[6][3]
توفر خيوط NPSM محاذاة جيدة وإمكانية إعادة الاستخدام، وتسمح، جنبًا إلى جنب مع الحلقات أو الحشيات، بالتفكيك والصيانة بشكل متكرر دون الاعتماد على الخيوط نفسها للإغلاق في كل مرة.
يتضمن تحديد الهوية عادةً التحقق مما إذا كان الخيط مستقيمًا أو مدببًا، وقياس درجة الخيط، ومقارنة الأبعاد مع المخططات المرجعية، وعند الضرورة استشارة الشركة المصنعة للتحقق من المعيار.
