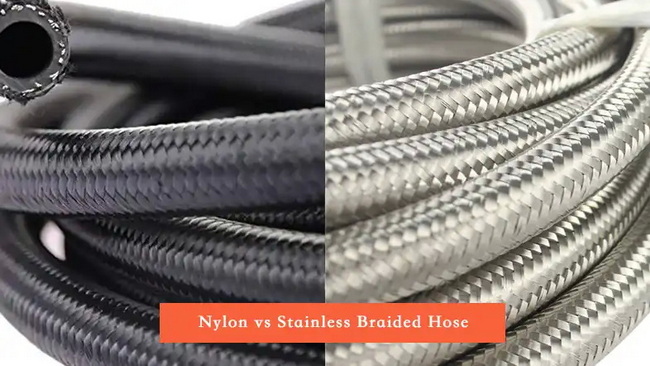

يتمتع كل من خرطوم النايلون المضفر والخرطوم المضفر المصنوع من الفولاذ المقاوم للصدأ بنقاط قوة مميزة في تصنيف الضغط، ومقاومة درجة الحرارة، والمرونة، والتكلفة، كما أن الاختيار الصحيح يمنع التسربات والفشل والمواصفات الزائدة غير الضرورية. يقوم هذا الدليل بهيكلة هذه الاختلافات في أقسام واضحة وعملية حتى يتمكن المهندسون والمشترون والفنيون من تحديد الخرطوم الأنسب لتطبيقاتهم.[2] [3] [4]
خرطوم الفولاذ المقاوم للصدأ المضفر عبارة عن خرطوم مرن مع أنبوب داخلي (مثل المطاط أو PTFE أو EPDM أو المعدن) معزز بضفيرة خارجية من أسلاك الفولاذ المقاوم للصدأ. تعمل الجديلة المعدنية على تحسين قدرة الضغط، وتحمي الأنبوب من الصدمات والتآكل، وتساعد في الحفاظ على السلامة تحت الضغط الميكانيكي العالي.[5] [6] [2]
يتضمن البناء عادةً ما يلي:[6][7]
- اللب الداخلي الذي ينقل الوسط (الماء، الزيت، الوقود، الغاز، المواد الكيميائية).
- جديلة من الفولاذ المقاوم للصدأ كتعزيز وحماية خارجية.
- غطاء خارجي اختياري لتحسين التآكل والمقاومة البيئية.
خرطوم النايلون المضفر هو خرطوم مرن حيث يتم تغطية الأنبوب الداخلي المطاطي أو PU أو PVC أو PTFE بضفيرة من ألياف النايلون المنسوجة. يزيد تعزيز النايلون بشكل كبير من المرونة ويقلل الوزن ويدعم التوجيه السهل مقارنةً بالتصميمات المضفرة المعدنية.[8] [9] [6]
ميزات الهيكل النموذجي:[10][6]
- أنبوب داخلي متوافق مع السائل المنقول.
- جديلة من ألياف النايلون توفر مقاومة الضغط والتآكل.
- ملف تعريف مرن وخفيف الوزن يناسب الأنظمة المدمجة والمتنقلة.
يسلط هذا القسم الضوء على أهم الاختلافات الهندسية التي تؤثر على السلامة وعمر الخدمة والتكلفة.[2][6]
عامل | خرطوم مضفر من الفولاذ المقاوم للصدأ | خرطوم مضفر من النايلون |
تصنيف الضغط النموذجي | عالية جدًا؛ يستخدم على نطاق واسع في الخطوط الهيدروليكية ذات الضغط العالي والبخار وخطوط السلامة الحرجة | واسطة؛ مناسبة للعديد من المرتجعات الهيدروليكية للسيارات والهوائية والضغط المنخفض |
نطاق درجة الحرارة | تقريبا. -60 درجة مئوية إلى +260 درجة مئوية مع قلب PTFE، حسب التصميم | تقريبا. -40 درجة مئوية إلى +120 درجة مئوية في الإنشاءات النموذجية |
مقاومة التآكل | ممتاز ضد العديد من الزيوت والوقود والمواد الكيميائية عند تحديدها بشكل صحيح | مناسب للعديد من السوائل الشائعة، ولكنه أقل قوة مع المواد الكيميائية العدوانية والحرارة العالية |
المرونة | الحد الأدنى لنصف قطر الانحناء أكثر صلابة وأكبر؛ المزيد من مساحة التثبيت المطلوبة | مرنة للغاية مع نصف قطر انحناء صغير؛ مثالية للتوجيه الضيق أو المعقد |
وزن | أثقل بسبب جديلة غير القابل للصدأ. يضيف المتانة الهيكلية ولكنه يزيد من كتلة النظام | خفيف الوزن، ويدعم الأنظمة الحساسة للوزن، ويسهل التعامل معه يدويًا |
مقاومة التآكل | قوي جدًا؛ مناسب تمامًا للبيئات القاسية والكاشطة | عادل إلى جيد؛ هناك حاجة إلى حماية خارجية حيث يتوقع الاحتكاك الشديد |
يكلف | تكلفة أولية أعلى؛ غالبًا ما يقابله عمر خدمة طويل في الخدمة القاسية | انخفاض تكلفة الوحدة؛ جذابة للتطبيقات ذات الحجم الكبير والمتوسطة |
يمكن إدراج مخطط مرئي واضح يقارن الضغط ودرجة الحرارة ونصف قطر الانحناء عبر أحجام الخراطيم النموذجية مباشرة أسفل هذا الجدول لمساعدة القراء على فهم مظاريف الأداء في لمحة.[4][2]
يتم اختيار الخراطيم المضفرة المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع حيث قد يؤدي الفشل إلى عواقب كبيرة تتعلق بالسلامة أو البيئة أو التوقف عن العمل.[6] [2]
تشمل الاستخدامات الشائعة ما يلي:[2][6]
- خطوط البخار الصناعية ونقل المواد الكيميائية وأنظمة الضغط العالي للغاز أو السائل.
- توصيلات المضخة والضاغط وخطوط الأنابيب حيث يجب التحكم في الاهتزاز والنبض.
وهي شائعة أيضًا في:[12] [6] [2]
- أنظمة السيارات والنقل مثل الفرامل والقابض وخطوط الوقود عالية الأداء.
- الماء الساخن ووصلات الغاز ومعدات التدفئة في خدمات البناء.
يُفضل خرطوم النايلون المضفر حيث يكون الضغط المعتدل والتوجيه المدمج وتقليل الوزن من المتطلبات الأساسية.
تشمل مجالات التطبيق الرئيسية ما يلي:[10] [8] [6]
- خطوط وقود السيارات وخطوط التفريغ ودوائر إرجاع سائل التبريد في ظل ظروف خاضعة للرقابة.
- الأدوات الهوائية وضواغط الهواء ومعدات الرش في الورش أو الصناعات الخفيفة.
تظهر أيضًا هياكل النايلون المضفرة في: [13] [6]
- خراطيم الحدائق وخطوط توصيل المياه المنزلية عالية الجودة.
- المرتدات الهيدروليكية ذات الضغط المنخفض ودوائر التشحيم.
تساعد عملية التقييم المنظمة على ضمان توافق نوع الخرطوم المختار وحجمه وبنيته مع متطلبات النظام.[3][5]
قبل اختيار الخرطوم، لا بد من تحديد:[١٤][٥]
- ضغط العمل العادي وذروة العمل، بما في ذلك الأحداث المفاجئة.
- الحد الأدنى والحد الأقصى لدرجة حرارة التشغيل لكل من الوسط والبيئة.
- نوع الموائع ومتطلبات التوافق للأنبوب الداخلي ومواد التقوية.
ومن المهم أيضًا ملاحظة قيود التثبيت مثل المساحة المتاحة، ونصف قطر الانحناء، والحركة، والتعرض للأشعة فوق البنفسجية، والمواد الكيميائية، أو التأثير المادي.[3] [4]
النهج العملي هو مواءمة المتطلبات مع نقاط القوة المادية.[15][2]
- يتم عادةً اختيار خرطوم مضفر من الفولاذ المقاوم للصدأ للدوائر ذات الضغط العالي أو درجة الحرارة العالية أو السلامة الحرجة حيث يلزم أقصى قدر من المتانة ومقاومة التآكل.
- خرطوم النايلون المضفر مناسب لأنظمة الضغط المنخفض والمتوسط حيث تكون المرونة وتوفير الوزن وكفاءة التكلفة أكثر أهمية من هوامش الأداء القصوى.
يعد احترام حدود الضغط ودرجة الحرارة التي تحددها الشركة المصنعة أمرًا بالغ الأهمية لأي نوع خرطوم يتم اختياره. [5] [14]
تتضمن التكلفة الإجمالية للملكية سعر الشراء، وجهد التركيب، ومدة الخدمة المتوقعة، وعواقب التوقف عن العمل.[4][2]
- غالبًا ما يبرر الخرطوم المضفر المصنوع من الفولاذ المقاوم للصدأ تكلفته الأولية المرتفعة في البيئات القاسية نظرًا لقلة عمليات الاستبدال وتقليل عمليات الإغلاق غير المخطط لها.[5] [2]
- يمكن للخرطوم المضفر المصنوع من النايلون أن يوفر تكلفة دورة حياة تنافسية للغاية في بيئات نظيفة ومعتدلة عندما يتم دعمه بشكل صحيح وعدم تحميله فوق طاقته.[10] [8]
يمكن هنا إدراج جدول صغير يقارن فترات الاستبدال المتوقعة عبر حالات الاستخدام النموذجية لمساعدة القراء على تحديد الاختلافات في دورة الحياة.[4][2]
تعتبر تقنيات التثبيت الصحيحة ضرورية لتحقيق الأداء المقدر لأي من نوعي الخرطوم. [3] [5]
بالنسبة للخرطوم المضفر المصنوع من الفولاذ المقاوم للصدأ، تتضمن أفضل الممارسات ما يلي:[7][5]
- الحفاظ على نصف قطر الانحناء عند الحد الأدنى المحدد أو أعلى منه لتجنب الالتواء والتعب.
- تجنب الالتواء أثناء التجميع عن طريق الحفاظ على محاذاة التركيبات ومنع الالتواء على طول الخرطوم.
بالنسبة لخرطوم النايلون المضفر، ينبغي الاهتمام بما يلي:[9][8]
- حماية الضفيرة الخارجية من الحواف الحادة والفرك المستمر باستخدام المشابك أو الأكمام حسب الحاجة.
- إبعاد الخرطوم عن مصادر الحرارة التي من الممكن أن ترفع درجات الحرارة عن الحد المسموح به للنايلون.
يعتبر الرسم التوضيحي الذي يوضح نصف قطر الانحناء الصحيح وغير الصحيح وتباعد الدعم فعالاً عند وضعه في هذا القسم.
في العديد من مشاريع نقل السوائل الحديثة، تعد الخراطيم المضفرة جزءًا واحدًا فقط من نظام أوسع يمكن أن يشمل أيضًا خراطيم مسطحة لمسافات طويلة.
زوج التكوينات النموذجية:[18][16]
- خراطيم مضفرة من الفولاذ المقاوم للصدأ عند المضخات والمشعبات ونقاط الاتصال الحرجة حيث تكون تقلبات الاهتزاز والضغط أعلى.
- خراطيم مسطحة خفيفة الوزن، مثل منتجات مسطحة عالية الضغط من مادة TPU، للنقل لمسافات طويلة في النفط والغاز والتعدين والصرف في حالات الطوارئ ومكافحة الحرائق.
إن الجمع بين نقاط قوة الخراطيم المضفرة في مناطق الاتصال والخراطيم المسطحة المتقدمة لخطوط الجذع يدعم أنظمة قوية وفعالة وقابلة للنشر بسرعة في الظروف الميدانية الصعبة.
تستفيد المشاريع ذات الأنظمة الهيدروليكية أو نقل المياه أو الأنظمة الكيميائية المعقدة من الدعم الذي يمتد إلى ما هو أبعد من اختيار الكتالوج.[19] [16]
شركة تصنيع تعتمد على الهندسة وتقدم عروض بحث وإنتاج ومبيعات متكاملة:[19] [16]
- المساعدة في تحديد المواصفات ومطابقة أنواع الخراطيم والأقطار ومعدلات الضغط مع ظروف التشغيل الحقيقية.
- حلول مخصصة تغطي الخراطيم المسطحة ذات الضغط العالي، والوصلات المتوافقة، وواجهات الخراطيم المضفرة المناسبة.
يقلل هذا النوع من التعاون من خطر عدم التطابق بين مواد الخراطيم والوصلات ونبضات ضغط النظام، مما يحسن الموثوقية على مدار دورة الحياة بأكملها.[16] [19]
تعتمد أنظمة نقل السوائل الأكثر موثوقية على تحليل دقيق للضغط ودرجة الحرارة والوسائط، واختيار الخراطيم المناسب، والتكامل الهندسي الجيد لتقنيات الخراطيم المضفرة والمسطحة.[2] [4]
يمكن لأصحاب المشاريع والمهندسين والمشترين الذين يخططون لعمليات تركيب أو ترقيات جديدة إعداد البيانات الأساسية مثل ضغط الخط ونطاق درجة الحرارة ونوع الوسائط وطول المسار وطريقة النشر، ثم مشاركتها مع شركة تصنيع خراطيم متخصصة للحصول على مقترح نظام مخصص. ومن خلال القيام بذلك، يصبح من الممكن اختيار الخراطيم المضفرة المصنوعة من النايلون أو الفولاذ المقاوم للصدأ بثقة، ودمجها مع الحلول المسطحة عالية الأداء، وتحقيق نتائج متوازنة في السلامة والأداء والتكلفة لكل تطبيق محدد.[18] [19] [16] [3]
في الأنظمة التي تعمل تحت ضغط مرتفع، أو درجة حرارة مرتفعة، أو تحمل وسائط حرجة للسلامة، لا يُنصح عمومًا باستخدام خرطوم النايلون المضفر كبديل مباشر للخرطوم المضفر المصنوع من الفولاذ المقاوم للصدأ لأن هوامش أدائه أقل. بالنسبة لهذه التطبيقات، يوفر البناء المقاوم للصدأ مع مادة الأنبوب الداخلي المناسبة حاجز أمان أكثر قوة.[6] [5] [2]
لا يعد خرطوم الفولاذ المقاوم للصدأ هو الخيار الأفضل دائمًا، لأنه يحمل تكلفة ووزنًا أعلى وقد يكون من الصعب تركيبه في المساحات الضيقة. عندما يعمل النظام ضمن حدود ضغط ودرجة حرارة معتدلة، يمكن لخرطوم النايلون المضفر المحدد بشكل صحيح أن يوفر أداءً مناسبًا مع مزايا المرونة والتكلفة.
يجب التحقق من توافق الوسائط لكل من مادة الأنبوب الداخلي وبيئة التعزيز، باستخدام مخططات التوافق الكيميائي وبيانات الشركة المصنعة. يجب تقييم الخصائص مثل التورم أو التليين أو التقصف عند نطاق درجة الحرارة المقصود قبل الاختيار النهائي.
يمكن دمج أنواع الخراطيم المختلفة بشكل فعال عندما يتم اختيار كل قسم وفقًا لظروف التشغيل المحلية الخاصة به ويتم استخدام التركيبات ذات التصنيف الصحيح. ومن الشائع رؤية خرطوم مضفر من الفولاذ المقاوم للصدأ عند نقاط الاتصال الحرجة، وخرطوم مجدول من النايلون على الخطوط المساعدة، وخرطوم مسطح يستخدم لقطاعات النقل لمسافات طويلة.
تتضمن المعلومات الأساسية قطر الخرطوم المطلوب، وضغط العمل والذروة، ونطاق درجة حرارة التشغيل، ونوع السائل، وعمر الخدمة المتوقع، وتخطيط التثبيت، بما في ذلك قيود الانحناء والحركة. تمكن البيانات الواضحة حول هذه المعلمات الفريق الهندسي التابع للشركة المصنعة من التوصية بتركيبات خرطوم مضفرة مناسبة من النايلون أو الفولاذ المقاوم للصدأ، ومكونات خراطيم مسطحة متوافقة حيثما كان ذلك مناسبًا.[19] [16] [3] [5]
