SAE عبارة عن موصلات هيدروليكية قياسية صممتها جمعية مهندسي السيارات لتوفير أداء عالي الضغط وخالي من التسرب في أنظمة طاقة السوائل كثيرة المتطلبات. يعد فهم أنواعها ومعاييرها ومبادئ الاختيار أمرًا ضروريًا لبناء أنظمة هيدروليكية وهوائية وأنظمة وقود آمنة وفعالة.

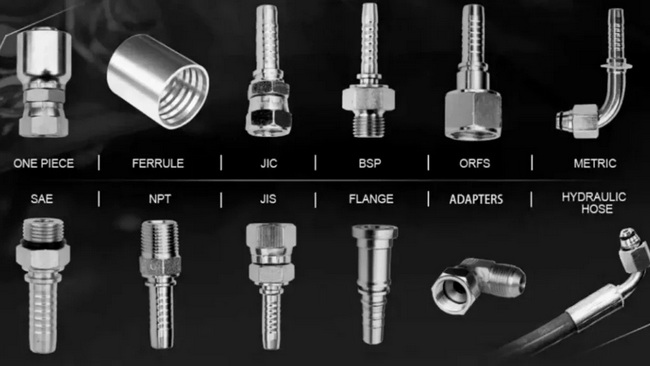

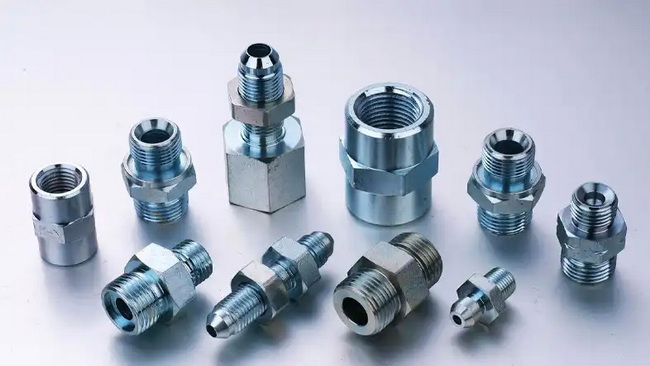

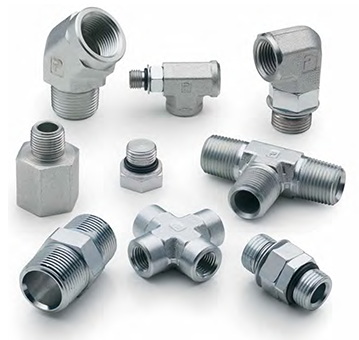

تجهيزات SAE عبارة عن موصلات ميكانيكية تربط الخراطيم والأنابيب والمكونات في الأنظمة الهيدروليكية وأنظمة السوائل الأخرى وفقًا لمعايير الأبعاد والأداء SAE. إنها توفر هندسة يمكن التحكم فيها للخيوط وأسطح الختم بحيث تظل التركيبات من مختلف الشركات المصنعة قابلة للتبديل وموثوقة.
- SAE هو اختصار لجمعية مهندسي السيارات، وهي الهيئة التي تنشر معايير تركيب السلسلة J المستخدمة على نطاق واسع في الطاقة السائلة والنقل.
- تم تحسين هذه التركيبات لتغيرات الضغط العالي والاهتزاز ودرجات الحرارة الشائعة في المكونات الهيدروليكية المتنقلة والصناعية.
تتطلب الأنظمة الهيدروليكية الحديثة إحكامًا متكررًا للغلق تحت الضغط النابض، وأحمال الصدمات، وبيئات التشغيل القاسية. تعالج تركيبات SAE هذه التحديات من خلال عزم دوران محدد بوضوح، ومعدلات ضغط، وأشكال هندسية مانعة للتسرب.
تشمل الفوائد الرئيسية ما يلي:
- وصلات مانعة للتسرب عند تركيبها ضمن نطاقات الضغط وعزم الدوران المقدرة.
- مقاومة عالية لارتفاع الضغط والاهتزاز ودورات درجة الحرارة.
- سهولة الاستبدال وتعديل النظام بفضل توحيد العلامات التجارية.
إن التحديد الصحيح للخيوط وأسلوب الختم هو أساس اختيار التركيب المناسب وفقًا لمعايير SAE. يؤدي الخطأ في التعرف مباشرة إلى التسريبات والغضب والفشل المبكر في هذا المجال.
المفاهيم الرئيسية:
- شكل الخيط: تعد الخيوط المستقيمة الموحدة UN/UNF شائعة في اتصالات ORB وORFS وJIC.
- نوع الختم: قد يحدث الختم على مقعد مخروطي، أو حلقة على شكل حرف O في أخدود، أو على وجه حلقة على شكل حرف O.
- حجم اللوحة: رموز الحجم (-04، -06، -08، إلخ.) ترتبط بالأحجام الاسمية للأنبوب أو الخراطيم وأقطار الخيط.
لتعزيز تجربة المستخدم، يمكن إدراج جدول مقارنة بسيط أو صورة مخطط تعريف الخيط في هذا القسم لمساعدة المستخدمين على التمييز بين أنواع الخيوط في لمحة واحدة.
يغطي SAE J514 تركيبات التوهج JIC بزاوية 37 درجة، وهي واحدة من أكثر أنواع التوصيلات انتشارًا في الأنظمة الهيدروليكية في جميع أنحاء العالم. يستخدم كلا الطرفين الذكر والأنثى مقعدًا مخروطيًا بزاوية 37 درجة، ويحدث الختم عند ملامسة معدن لمعدن بدلاً من الخيوط.
النقاط الرئيسية:
- مصمم للتطبيقات الهيدروليكية عالية الضغط على الأنابيب المعدنية.
- يتراوح الحجم النموذجي من حوالي 1/8 بوصة إلى 2 بوصة للقطر الخارجي للأنبوب.
- مشهور في المعدات المحمولة والهيدروليكية الصناعية ودوائر الاختبار.
يحدد SAE J1926 المنافذ والتركيبات ذات الخيوط المستقيمة التي يتم إغلاقها بحلقة دائرية تم التقاطها عند الرئيس. يوفر الخيط قوة تثبيت، بينما توفر الحلقة المطاطية على شكل حرف O الختم الأساسي ضد الشطب المُشكل آليًا.
أبرز النقاط:
- يوصى به لمنع التسرب في أنظمة الضغط المتوسط والعالي.
- مقاومة ممتازة للاهتزاز بسبب الحلقة الدائرية المرنة، المناسبة للآلات المتنقلة ومعدات البناء.
يغطي SAE J1453 تركيبات ختم الوجه الدائرية، حيث يحمل الأخدود الموجود على الوجه المناسب حلقة دائرية تغلق على سطح التزاوج المسطح. الخيوط مستقيمة وتوفر فقط قوة التثبيت، وليس الختم الأساسي.
المزايا:
- إحكام تسرب رائع حتى في ظل الصدمات العالية والضغوط النبضية.
- يُفضل لأنظمة الضغط العالي والاهتزازات العالية حيث يكون التوقف عن العمل مكلفًا.
يمكن أن يؤدي رسم تخطيطي للمقطع العرضي يوضح مكان وجود الحلقة O في تركيبات ORFS إلى تحسين الوضوح والمشاركة البصرية بشكل كبير في هذا الجزء من المقالة.
يغطي SAE J512 تركيبات التوهج المقلوب بزاوية 45 درجة والتي تستخدم عادة في أنظمة السيارات والتبريد. تستخدم هذه التركيبات خيوطًا مستقيمة بمقعد 45 درجة حيث يحدث الختم عند الواجهة المخروطية.
الخصائص الرئيسية:
- مناسب تمامًا لخطوط الضغط المنخفض مثل الوقود وغاز التبريد وبعض دوائر الفرامل أو ناقل الحركة.
- غالباً ما يتم تصنيعه من النحاس لمقاومته للتآكل وقابلية التشكيل.
يحدد SAE J518 فلنجات مقسمة بأربعة مسامير تستخدم لتوصيل الخراطيم الكبيرة والخطوط الصلبة بالمضخات والمحركات والمشعبات. يحتوي الأخدود الموجود في الحافة على حلقة على شكل حرف O تغلق على سطح المنفذ المسطح.
تفاصيل مهمة:
- سلسلتان أساسيتان: كود 61 (قياسي) وكود 62 (الضغط العالي).
- مثالي للدوائر ذات التدفق العالي والضغط العالي حيث تكون التوصيلات الملولبة كبيرة الحجم أو يصعب صيانتها.
سيكون مخطط تصنيف الضغط الذي يقارن سلسلة Code 61 وCode 62 حسب الحجم ذا قيمة كبيرة للمهندسين الذين يختارون وصلات الفلنجة.
يتم استخدام التركيبات الهيدروليكية SAE حيثما تكون هناك حاجة إلى طاقة هيدروليكية آمنة يمكن التحكم فيها أو نقل السوائل. يعمل التقييس على تبسيط عملية التوريد العالمية والصيانة وتوسيع النظام.
الحقول التمثيلية:
- الهيدروليكية المتنقلة: الحفارات، اللوادر، الآلات الزراعية، الرافعات.
- وحدات الطاقة الصناعية: المكابس، آلات القولبة بالحقن، الأدوات الآلية.
- السيارات والشاحنات: أنظمة الوقود، التوجيه المعزز، الفرامل، خطوط التبريد.
- النفط والغاز: معدات الحفر، والأنظمة تحت سطح البحر، والهيدروليكية للتكرير.
يعد اختيار تركيب SAE الصحيح قرارًا بالغ الأهمية للسلامة ويؤثر على الكفاءة ووقت التوقف عن العمل والضمان. تقلل عملية اتخاذ القرار المنظمة من الأخطاء وإعادة العمل على التثبيت في الموقع.
العوامل الرئيسية:
1. الخيط والمعيار: تأكد مما إذا كان النظام يستخدم JIC، أو ORB، أو ORFS، أو توهج 45 درجة، أو توهج مقلوب، أو حواف بأربعة مسامير.
2. تصنيف الضغط: التحقق من عمل النظام وضغوط الذروة مقابل تركيب حدود الضغط الديناميكي، والتي تعتمد عادةً على عامل التصميم المناسب.
3. درجة الحرارة والسوائل: التحقق من توافق مواد التركيب والختم مع نطاق درجة الحرارة وكيمياء السوائل.
4. البيئة: ضع في اعتبارك التآكل والتآكل والاهتزاز لتحديد ما إذا كان الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو النحاس الأصفر مناسبًا.
يمكن أن يساعد رسم تخطيطي صغير لتدفق القرار هنا (على سبيل المثال، 'الضغط → البيئة → قياسي → المادة') غير الخبراء على فهم عملية الاختيار بسرعة.
يرتبط اختيار المواد ارتباطًا وثيقًا بالتكلفة وعمر الخدمة والمتطلبات التنظيمية. يؤدي الاختيار الصحيح للمواد إلى تقليل التآكل والتسرب ووقت التوقف غير المتوقع في البيئات القاسية.
المواد المشتركة:
- الفولاذ الكربوني: الأفضل للأنظمة الهيدروليكية عالية القوة والحساسة للتكلفة في معدات البناء والمعدات الصناعية.
- الفولاذ المقاوم للصدأ: مفضل في البيئات المسببة للتآكل مثل المعالجة البحرية والبحرية والكيميائية.
- النحاس: نموذجي للوقود منخفض الضغط والتبريد والدوائر الهوائية حيث تكون قابلية التشغيل الآلي ومقاومة التآكل مهمة.
التثبيت الصحيح هو الطريقة الأكثر فعالية للحفاظ على تركيبات SAE خالية من التسرب طوال فترة الخدمة الكاملة. تعود معظم حالات الفشل المبكرة إلى التلوث أو المحاذاة غير الصحيحة أو عزم الدوران غير الصحيح.
الخطوات الموصى بها:
1. الفحص والتنظيف: افحص جميع التركيبات والخراطيم والأنابيب للتأكد من عدم وجود شقوق أو نتوءات أو تشوه، وقم بإزالة التلوث قبل التجميع.
2. قم بالمحاذاة بعناية: تجنب ثني الأنابيب أو الخراطيم أثناء الشد؛ يجب أن يجلس سطح الختم بشكل مباشر لمنع التسجيل أو التحميل غير المتساوي.
3. استخدم عزم الدوران المناسب: اربطه باستخدام مفتاح عزم الدوران المُعاير وفقًا لمخطط عزم الدوران الخاص بالشركة المصنعة لتجنب الإفراط في الشد أو النقصان فيه.
4. حماية الأختام: بالنسبة إلى ORB وORFS، قم بتشحيم الحلقات الدائرية بسائل متوافق وتأكد من عدم التواءها أو قرصها عند التجميع.
حيثما كان ذلك مناسبًا، يمكن إضافة رسم توضيحي بسيط للتثبيت خطوة بخطوة لتوجيه الفنيين خلال أفضل الممارسات.
تحافظ الصيانة الوقائية على استقرار الأنظمة الهيدروليكية وتتجنب عمليات إيقاف التشغيل غير المخطط لها والمكلفة. إن روتين الفحص البسيط يقلل بشكل كبير من خطر التسربات وانفجار الخراطيم حول تركيبات SAE.
ممارسات مفيدة:
- فحوصات بصرية دورية للتسرب أو البلل أو الطلاء التالف أو تقرحات غطاء الخرطوم بجوار التركيبات.
- الاستبدال المجدول للأختام والحلقات الدائرية المعرضة لدرجات حرارة عالية أو سوائل عدوانية.
- توثيق أي عمليات إعادة شد أو استبدال لتتبع أنماط المشكلات المتكررة.
يعد فهم معدلات الضغط أمرًا ضروريًا لتطبيق تركيبات SAE بأمان في الأنظمة الهيدروليكية عالية الطاقة. يحتوي كل حجم وتكوين مناسب على ضغط عمل محدد يعتمد على الاختبار الديناميكي والحد الأدنى من عامل أمان الانفجار.
نقاط السلامة الرئيسية:
- يفترض ضغط العمل المنشور أن التركيبات تستخدم ضمن ظروف تشغيل محددة ومع مكونات متوافقة.
- يجب أن تظل ارتفاعات ضغط النظام أقل من ضغط العمل المقدر للتركيبات للحفاظ على عمر الكلال وتجنب بدء التشققات تحت الأحمال الدورية.
يمكن للمخطط الشريطي الذي يقارن ضغط العمل حسب حجم التركيب والسلسلة (على سبيل المثال J514 وJ1453 وJ518 Code 61/62) أن يجعل هذا القسم أكثر سهولة للمهندسين والمشترين.
إن معرفة كيفية فشل التركيبات عادة يساعد المهندسين على تصميم أنظمة أكثر قوة والفنيين على تجنب الأخطاء المتكررة. التعرف المبكر على الأنماط يقلل من الحوادث البيئية ومخاطر السلامة.
القضايا النموذجية:
- تقشر الخيوط أو تجريدها بسبب الخيوط المتقاطعة أو عزم الدوران الزائد، والتي غالبًا ما تظهر على الوصلات المصنوعة من الفولاذ المقاوم للصدأ.
- تلف المقعد وتسجيل نقاط عندما يتم ربط التركيبات أثناء محاذاة غير صحيحة أو ملوثة برقائق معدنية.
- قذف الحلقة O أو القضم في أنظمة ORB وORFS عندما تتجاوز طفرات الضغط التقييمات أو عند استخدام صلابة الحلقة O غير المناسبة.
تشمل تدابير الوقاية عزم الدوران الصحيح، والمحاذاة، والترشيح المناسب، واختيار الأختام ذات الصلابة المناسبة والتوافق الكيميائي.
في الأنظمة العالمية، غالبًا ما تتواجد تجهيزات SAE مع معايير BSP والمتري ومعايير الاتصال الأخرى، مما يزيد من خطر المكونات غير المتطابقة. التمايز الواضح يحمي من خطورة 'النوبات تقريبًا'.
ميزة | SAE (JIC / ORB / ORFS / J512 / J518) | بي إس بي (بريطاني) | متري ISO |
الاستخدام الشائع | المكونات الهيدروليكية المتنقلة والصناعية في أمريكا الشمالية | علم الخصائص الهوائية الأوروبية، وبعض المكونات الهيدروليكية | السيارات والآلات ومصنعي المعدات الأصلية العالمية |
نمط الخيط | UN / UNF خيوط مستقيمة بالإضافة إلى الشفاه | BSPP / BSPT متوازي أو مستدق | متري مواز أو تفتق |
الختم الأساسي | مخروط، رئيس الحلقة O، وجه الحلقة O، حلقة O الشفة | مخروط أو غسالة المستعبدين | حلقة دائرية أو مخروطية أو ختم مستعبدين |
تساعد هذه المقارنة المصممين على توحيد نظام واحد حيثما أمكن ذلك واستخدام المحولات بعناية عندما لا يمكن تجنب معايير متعددة.
تؤكد إرشادات الصناعة بشكل متزايد على السلامة على مستوى النظام وكفاءة دورة الحياة في تصميم الخراطيم والتركيبات. غالبًا ما تجمع الآلات الأحدث بين JIC التقليدي وORFS ووصلات الفلنجة عالية الضغط لتحقيق التوازن بين التكلفة والأداء.
الاتجاهات الناشئة:
- استخدام أوسع لـ ORFS في المعدات المتنقلة عالية الخدمة لتقليل التسرب البيئي.
- الأفضلية لطلاءات الأسطح المقاومة للصدأ والمتقدمة التي تتطلب ضمانات ممتدة وتكلفة إجمالية منخفضة للملكية.
بالنسبة للمهندسين ومصنعي المعدات الأصلية وفرق الصيانة الذين يحتاجون إلى مجموعات هيدروليكية موثوقة وفقًا لمعايير SAE، فإن العمل مع شركة تصنيع تعتمد على الهندسة يضمن مطابقة التركيبات والخراطيم والملحقات كنظام كامل وليس كأجزاء معزولة. شارك متطلباتك المتعلقة بالضغط ودرجة الحرارة والسوائل والبيئة، ويمكنك الحصول على توصيات محسنة تجمع بين تركيبات SAE وخراطيم TPU المسطحة المتوافقة والمكونات الأخرى المصممة خصيصًا لتطبيقك.
هل أنت مستعد لبناء أنظمة هيدروليكية أكثر أمانًا وخالية من التسرب؟ اطلب عرض أسعار مخصص لتجميع الخراطيم SAE اليوم، واحصل على دعم الخبراء بدءًا من التصميم وحتى التسليم.
اتصل بنا للحصول على مزيد من المعلومات!
يشير SAE إلى التركيبات المصممة وفقًا لمعايير جمعية مهندسي السيارات، والتي تحدد الهندسة والأداء وقابلية التبادل للأنظمة الهيدروليكية والأنظمة ذات الصلة.
إن التوهج JIC 37° هو اتصال محدد من قبل SAE بموجب SAE J514، ولكن المصطلح 'تركيبات SAE' أوسع ويتضمن أيضًا ORB، وORFS، والتوهج 45 درجة، والتوهج المقلوب، ووصلات الحافة ذات الأربعة مسامير.
يستخدم كل من ORFS وJIC أشكالًا هندسية مختلفة للغلق ولا يمكن تبديلهما بشكل مباشر، على الرغم من توفر المحولات للانتقال بينهما بأمان عند الحاجة.
يعتمد تكرار الفحص على دورة العمل، ولكن العديد من المشغلين يقومون بمحاذاة عمليات فحص التركيب مع الفلتر الهيدروليكي الروتيني أو فترات تغيير الزيت لاكتشاف التسربات أو التلف أو الارتخاء في مرحلة مبكرة.
تُفضل اتصالات ORFS وORB على نطاق واسع للبيئات عالية الاهتزاز لأن أختامها الحلقية تحافظ على الضغط حتى عندما تتعرض المكونات المعدنية لحركة دقيقة.
