ما هي تركيبات JIC؟

تركيبات JIC (مجلس الصناعة المشترك) عبارة عن تركيبات هيدروليكية متوهجة بزاوية 37 درجة مع خيوط UNF تتوافق مع معيار SAE J514 وتنشئ ختمًا مخروطيًا من المعدن إلى المعدن بين الأطراف الذكور والإناث. تتزاوج الأسطح المخروطية بزاوية 37 درجة تحت عزم الدوران لتشكل ختمًا ميكانيكيًا محكمًا دون الاعتماد على مانع التسرب الملولب أو الحلقات الدائرية، مما يوفر مقاومة ممتازة للتسرب في أنظمة الضغط العالي.

يتم تصنيف هذه التركيبات على أنها تركيبات ضغط متوازية، حيث يحدث الختم على المقعد المخروطي بدلاً من الخيوط نفسها، مما يسمح بالتجميع والتفكيك المتكرر بأقل قدر من الضرر عند عزم الدوران بشكل صحيح. يتم توحيد تجهيزات JIC على نطاق واسع، مما يجعلها قابلة للتبديل عبر العديد من الشركات المصنعة ويسهل الحصول عليها على مستوى العالم.

ميزات التصميم الرئيسية والهيكل

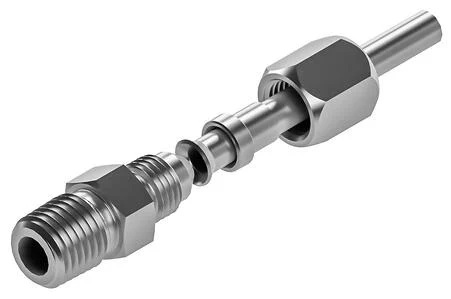

تتكون تركيبات JIC النموذجية من توهج ذكر، وتوهج أنثوي، وجوز أو كم لتأمين الاتصال بالأنابيب أو الخرطوم. يحتوي التركيب الرجالي على مقعد خارجي مخروطي الشكل بزاوية 37 درجة وخيوط مستقيمة من UNF، بينما يتميز التركيب الأنثوي بمخروط داخلي متطابق بزاوية 37 درجة وخيوط مستقيمة تسحب المخاريط معًا تحت الشد.

تشمل خصائص التصميم المهمة ما يلي:

- سطح مانع للتسرب بزاوية 37 درجة: تشكل المخاريط المزدوجة ختمًا من المعدن إلى المعدن الذي يتعامل مع الضغط العالي والاهتزاز.

- خيوط UNF المستقيمة: توفر الخيوط ذات الدرجة الدقيقة إحكامًا دقيقًا وتحكمًا متكررًا في عزم الدوران.

- لا يوجد ختم مطاطي: تعتمد JIC على الهندسة والتشطيب السطحي، مما يقلل الاعتماد على الحلقات الدائرية التي يمكن أن تتقادم أو تنتفخ.

بالنسبة لتوصيلات الأنابيب، يتم استخدام صامولة وجلبة (الطويق) لتثبيت الأنبوب المتوهج على المخروط الذكر، وتوزيع الضغط والمساعدة في منع تشقق الأنبوب عند التوهج.

الفوائد الرئيسية لتركيبات JIC

تُفضل تركيبات JIC في الأنظمة الهيدروليكية لأنها توفر توازنًا قويًا بين قدرة الضغط وقابلية إعادة الاستخدام والتوحيد القياسي.

تشمل المزايا الرئيسية ما يلي:

- القدرة على الضغط العالي: يتعامل التوهج الذي يبلغ 37 درجة والمقعد المصنوع من المعدن مع الضغوط الهيدروليكية النموذجية والأحمال الديناميكية.

- مقاومة ممتازة للتسرب: تحافظ وصلات JIC المجمعة بشكل صحيح على موانع التسرب المحكمة بدون مانع التسرب.

- سهولة التجميع والخدمة: يدعم التصميم ذو نمط الضغط دورات التفكيك والتجميع المتعددة إذا لم يتم زيادة عزم الدوران.

- التقييس العالمي: تم تعريفه بواسطة SAE J514 ويستخدم على نطاق واسع في أمريكا الشمالية وخارجها، مما يبسط التصميم والصيانة.

- تنوع المواد: متوفر في الفولاذ الكربوني والفولاذ المقاوم للصدأ والنحاس لمختلف البيئات وأنواع السوائل.

عند تحديدها وتركيبها بشكل صحيح، تعمل هذه التركيبات على تحسين وقت تشغيل النظام، وتقليل فقدان السوائل، وتقليل تكاليف الصيانة على مدار عمر المعدات الهيدروليكية.

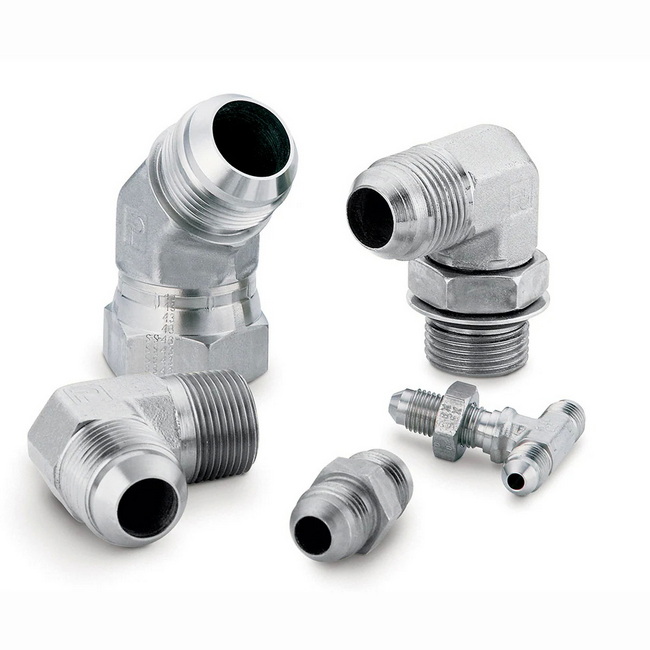

الأنواع الشائعة من تركيبات JIC

تتوفر تقنية JIC في مجموعة واسعة من عائلات الموصلات لدعم الخراطيم والأنابيب والمحولات وأقفال النهاية الواقية.

الأنواع الرئيسية تشمل:

- تركيبات خرطوم JIC

تقوم هذه الخراطيم بتوصيل الخراطيم الهيدروليكية بالمكونات الأخرى باستخدام نهاية مضيئة بزاوية 37 درجة وغالبًا ما تكون مجعدة أو قابلة لإعادة الاستخدام حسب احتياجات الصيانة.

- نهايات خرطوم هيدروليكي JIC (تجعيد وقابلة لإعادة الاستخدام)

- توفر تركيبات التجعيد وصلات خرطوم دائمة وعالية التكامل في الإنتاج وتجميع OEM.

- تسمح تركيبات JIC القابلة لإعادة الاستخدام باستبدال الخرطوم في الموقع دون الحاجة إلى معدات تجعيد خاصة، وهي مفيدة للصيانة في الميدان.

- قبعات JIC والمقابس

تحمي الأغطية الملولبة الأطراف الذكرية، بينما تحمي المقابس الأطراف الأنثوية أو تغلق الدوائر مؤقتًا، مما يحد من التلوث وفقدان السوائل أثناء الخدمة.

- محولات JIC

يتم استخدام JIC-to-JIC، والمحولات عبر المعايير مثل JIC إلى NPT، وJIC إلى BSP، وJIC إلى ORFS، لدمج المكونات المبنية وفقًا لمعايير إقليمية مختلفة أو أنظمة قديمة.

للحصول على تجربة أفضل للمستخدم، يمكن إدراج مخطط مرئي بسيط يلخص هذه الأنواع وحالات الاستخدام النموذجية الخاصة بها في هذا القسم.

التطبيقات والصناعات النموذجية

نظرًا لموثوقيتها وتصنيف الضغط، تُستخدم تجهيزات JIC في الزراعة والبناء والتعدين والنقل والأنظمة الهيدروليكية البحرية.

تشمل التطبيقات التمثيلية ما يلي:

- الآلات الزراعية: تستخدم الجرارات والحصادات والأدوات وصلات JIC في التوجيه والرفع والفرامل الهيدروليكية.

- البناء والمعدات الثقيلة: تعتمد الحفارات واللوادر والجرافات والرافعات على JIC لتوصيل الأسطوانات والمضخات والمحركات.

- التعدين والنفط والغاز: تستخدم أنظمة الحفر ومضخات الطين ومعدات التكسير JIC لدوائر السوائل عالية الضغط.

- خطوط الإنتاج الصناعي: تستخدم المكابس وآلات القولبة بالحقن والخطوط الآلية تركيبات JIC للمشعبات الهيدروليكية المدمجة والقابلة للخدمة.

- الشاحنات والمركبات التجارية: غالبًا ما تستخدم خطوط الزيت ذات درجة الحرارة العالية والضغط العالي والمكونات الهيدروليكية المساعدة موصلات JIC.

- البحرية والبحرية: يتم نشر تركيبات JIC المصنوعة من الفولاذ المقاوم للصدأ في المكونات الهيدروليكية على متن السفن ومعدات الموانئ أو المنصات حيث تكون مقاومة التآكل أمرًا بالغ الأهمية.

هنا، مخطط التدفق الذي يوضح كيفية تفاعل المكونات المتصلة بـ JIC في نظام هيدروليكي نموذجي (مضخة ← صمام ← أسطوانة ← خط إرجاع) يمكن أن يوفر نظرة عامة مرئية واضحة.

JIC مقابل معايير التركيب الهيدروليكي الأخرى

ولمساعدة المهندسين على تجنب سوء التطبيق، من الضروري فهم كيفية مقارنة JIC بمعايير التركيبات الهيدروليكية الشائعة الأخرى.

مقارنة أنواع التركيبات الرئيسية

نوع المناسب	مبدأ الختم	زاوية التوهج/المقعد النموذجية	نمط الخيط	ملاءمة الضغط	تطبيقات نموذجية
JIC	معدن إلى معدن على مخروط مضيئة بزاوية 37 درجة	37 درجة مضيئة	UNF موضوع مستقيم	ضغط هيدروليكي متوسط ​​إلى مرتفع	الهيدروليكية الصناعية، المعدات المتنقلة، مشتقات الفضاء الجوي
SAE 45 درجة مضيئة	المعدن إلى المعدن على 45 درجة مضيئة	45 درجة مضيئة	عادة مؤسسة الأمم المتحدة	الضغط المنخفض إلى المتوسط	السيارات والتبريد والصناعات الخفيفة
معاهدة حظر الانتشار النووي / NPTF	تداخل الخيط مع المادة المانعة للتسرب	خيوط مدببة	تفتق NPT / NPTF	يختلف؛ عرضة للغضب	سباكة منخفضة التكلفة، ودوائر هيدروليكية قديمة
ORFS (ختم الوجه الدائري)	حلقة دائرية مطاطية على الوجه المسطح	0 درجة وجه مسطح مع حلقة دائرية	خيوط مستقيمة	الضغط العالي إلى المرتفع جداً	الهيدروليكية الثقيلة وعالية الاهتزاز

تركيبات التوهج JIC وSAE غير قابلة للتبديل لأن زوايا مقعدها تختلف (37 درجة مقابل 45 درجة)، ويمكن أن يؤدي خلطها إلى اختلال المحاذاة، وضعف الاتصال، والتسربات أو الأعطال. وبالمثل، فإن الجمع بين JIC وتركيبات الخيوط المدببة بدون محولات مناسبة يزيد من خطر الخيوط المتقاطعة، والمشاركة غير الكافية، والتجميعات غير الآمنة.

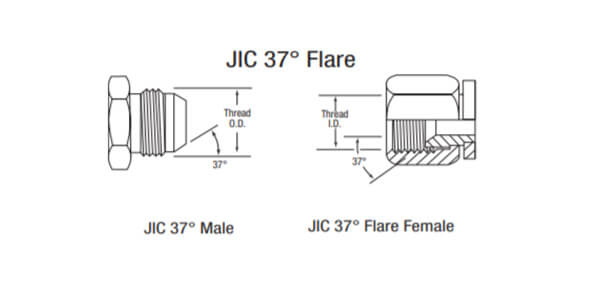

يمكن إدراج رسم تخطيطي صغير لمقارنة الزوايا يُظهر ملفات تعريف التوهج 37 درجة مقابل 45 درجة بجانب هذا الجدول لدعم الفهم البصري.

كيف تعمل تركيبات JIC في النظام الهيدروليكي

عندما يتم إحكام تركيب JIC للذكور والإناث، يتلامس المخروطان بزاوية 37 درجة أولاً، ثم يتشوهان مجهريًا تحت عزم الدوران لإنشاء ختم موحد من المعدن إلى المعدن. نظرًا لأن الختم يحدث عند التوهج وليس في الخيوط، فإن تلف الخيط أو التلوث له تأثير مباشر أقل على سلامة الختم، على الرغم من أن حالة الخيط الجيدة لا تزال مطلوبة للمحاذاة الصحيحة ونقل الحمل.

في العملية:

1. يقوم ضغط النظام بدفع السائل ضد أسطح التوهج، مما يعزز ضغط التلامس للواجهة المخروطية إلى المخروطية.

2. يتم امتصاص دورة الاهتزاز والضغط بواسطة الواجهة المعدنية الزاوية ومرونة الأنبوب أو الخرطوم.

3. تساعد الخطوط المدعومة بشكل صحيح وعزم الدوران الصحيح على الحفاظ على الختم على المدى الطويل دون إعادة التثبيت المتكرر.

تجعل هذه الآلية من JIC خيارًا قويًا ويمكن التنبؤ به للمصممين الذين يحتاجون إلى أداء قابل للتكرار مع إجراءات تجميع يمكن التحكم فيها.

خطوة بخطوة: تصحيح تجميع JIC وإحكام ربطه

ترجع العديد من مشكلات التسرب إلى التجميع غير الصحيح وليس إلى عيوب المنتج، لذا فإن عملية التثبيت الواضحة والقابلة للتكرار أمر بالغ الأهمية.

الخطوات الموصى بها لتجميع تجهيزات JIC 37°:

1. فحص المكونات

- تأكيد نوع الخيط وحجمه؛ تأكد من أن كلا الطرفين هما 37 درجة JIC، وليس SAE 45 درجة أو أي معيار آخر.

- افحص المخاريط للتأكد من عدم وجود خدوش أو خدوش أو تلوث قد يؤدي إلى إتلاف الختم المعدني.

2. تحضير أسطح الختم

- تنظيف الخيوط والمقاعد المخروطية بقطعة قماش خالية من الوبر؛ تجنب الأدوات الكاشطة.

- قم بتشحيم الخيوط والمخروط بخفة باستخدام سائل هيدروليكي متوافق أو زيت خفيف لتقليل التهيج.

3. محاذاة وشد اليد

- تجميع أجزاء التزاوج معًا في خط واحد؛ تجنب التحميل الجانبي للخيوط.

- أدر الصمولة أو التركيبة الأنثوية يدويًا حتى تشعر المخاريط بالاتصال الأول والمقاومة.

4. تشديد للمواصفات

- استخدم مفتاحي ربط: أحدهما لتثبيت الجسم، والآخر لقلب الصامولة، حتى لا يلتوي الأنبوب أو الخرطوم.

- اتبع قيم عزم دوران الشركة المصنعة أو إرشادات 'المسطحات من مقاومة مفتاح الربط' (FFWR)، والتي تشير إلى عدد مفاتيح الربط المسطحة التي سيتم تدويرها بعد المقاومة الأولى.

5. التحقق من وجود تسربات

- الضغط على النظام تدريجياً والتحقق من عدم وجود بكاء في الواجهة المخروطية.

- في حالة التسرب، قم بإحكام ربطه قليلاً ضمن الحدود المسموح بها؛ إذا استمر التسرب، قم بتفكيكه وفحصه بحثًا عن التلف.

سيؤدي جدول عزم الدوران البسيط مقابل الحجم أو مخطط FFWR المضمن هنا إلى تحسين تجربة المستخدم لفنيي الصيانة بشكل كبير.

أوضاع الفشل الشائعة وكيفية تجنبها

حتى تركيبات JIC عالية الجودة يمكن أن تتسرب أو تفشل عند استخدامها بشكل خاطئ، أو الإفراط في تشديدها، أو دمجها مع مكونات غير متوافقة.

تشمل المشكلات النموذجية ما يلي:

- الإفراط في التشديد: يمكن أن يؤدي عزم الدوران الزائد إلى تهيج الأسطح المخروطية، وتشويه التوهج، وإنشاء شقوق صغيرة تؤدي إلى حدوث تسربات.

- التشديد الناقص: يمنع عزم الدوران غير الكافي التلامس الكامل للمخروط، مما يترك خط إغلاق ضيقًا يكون عرضة لارتفاع الضغط.

- المحاذاة غير الصحيحة والتحميل الجانبي: يمكن أن تؤدي قوة الانحناء عند نقطة الاتصال إلى تركيز الضغط على جانب واحد من المخروط، مما يؤدي إلى تسريع التآكل.

- تلف المقعد أو تلوثه: تعمل الجزيئات المدمجة أو علامات التشغيل كمسارات للتسرب ويمكن أن تتفاقم تحت الضغط.

- معايير الخلط: عادة ما تؤدي محاولة مطابقة JIC إلى SAE 45° أو أنواع التوهج الأخرى بدون محول إلى ضعف الختم ويجب تجنبه.

يؤدي اعتماد إجراءات التثبيت الواضحة والتدريب والفحص الدوري إلى إطالة عمر خدمة الأنظمة المستندة إلى JIC بشكل كبير، خاصة في المعدات المتنقلة عالية الاهتزاز والصناعات الثقيلة.

اختيار المواد والاعتبارات البيئية

يعد اختيار مادة JIC المناسبة أمرًا ضروريًا لمطابقة ضغط النظام وكيمياء السوائل والتعرض البيئي.

تشمل خيارات المواد الشائعة ما يلي:

- الفولاذ الكربوني: اختيار قياسي للمكونات الهيدروليكية الصناعية والمتنقلة حيث تكون مخاطر التآكل معتدلة؛ غالبًا ما تكون مطلية بالزنك لتحسين المتانة.

- الفولاذ المقاوم للصدأ: يُفضل في العمليات البحرية والبحرية والغذائية أو الكيميائية حيث تكون مقاومة التآكل أمرًا بالغ الأهمية.

- النحاس: يستخدم في أنظمة الضغط المنخفض أو السوائل المتخصصة حيث تكون هناك حاجة إلى قابلية تصنيع جيدة ومقاومة معتدلة للتآكل.

في البيئات العدوانية، يساعد استخدام تركيبات JIC المصنوعة من الفولاذ المقاوم للصدأ مع الأنابيب المقاومة للصدأ المتوافقة والتوجيه الوقائي المناسب (المشابك والأكمام والأغطية) على منع التنقر وضبط الخيوط بمرور الوقت.

نصائح الخبراء لاختيار تركيب JIC المناسب

بالنسبة للمهندسين والمشترين، تعمل قائمة الاختيار المنظمة على تحسين تكلفة السلامة ودورة الحياة.

عند تحديد تجهيزات JIC، ضع في اعتبارك ما يلي:

1. ضغط التشغيل وعامل الأمان

- تأكد من أن مجموعة التركيبات والخرطوم أو الأنابيب المحددة تلبي أو تتجاوز الحد الأقصى لضغط النظام بهامش أمان مناسب.

2. نوع السائل ودرجة حرارته

- التحقق من توافق المواد مع الزيت الهيدروليكي أو السوائل الاصطناعية أو الوسائط الخاصة، والتأكد من حدود درجة الحرارة لكل من أسطح التركيب والختم.

3. نوع الاتصال

- قرر ما إذا كانت أطراف الخراطيم أو تركيبات الأنابيب أو المحولات أو وصلات الحاجز ضرورية للتخطيط.

4. التوافق القياسي

- قم بتعيين جميع المنافذ والمكونات الموجودة (NPT وBSP وORFS والمتري) واستخدم محولات JIC عند الضرورة بدلاً من فرض أجزاء غير متطابقة.

5. إمكانية الخدمة

- في بيئات الخدمة الميدانية، تفضل التكوينات التي تتيح سهولة الوصول ومساحة ربط واضحة لتجنب زيادة عزم الدوران العرضي.

ستؤدي إضافة مخطط انسيابي للقرار ('هل تحتاج إلى توصيل الخرطوم بالصمام؟' → 'ما الضغط؟' → 'أي عائلة JIC؟') إلى توجيه المستخدمين بصريًا خلال عملية الاختيار.

عندما تكون JIC (وليست كذلك) الخيار الأفضل

غالبًا ما تكون تركيبات JIC هي الخيار الأفضل للمكونات الهيدروليكية الصناعية والمتنقلة ذات الضغط المتوسط ​​إلى العالي حيث يلزم توصيلات قوية وقابلة لإعادة الخدمة. فهي توازن بين التكلفة والتوفر والأداء، وهي جذابة بشكل خاص في الأنظمة التي تحتاج إلى صيانة أو تحديثات متكررة.

ومع ذلك، قد تكون المعايير الأخرى أكثر ملاءمة عندما:

- الضغوط العالية جدًا أو الاهتزاز الشديد تجعل تركيبات الختم الوجهي أو الحلقة O (مثل ORFS) خيارًا أكثر أمانًا.

- تفضل قيود المساحة أنظمة الموصلات الخاصة المدمجة أو الواجهات المركبة على عدة جوانب.

- تتطلب المتطلبات الصارمة لعدم التسرب في بعض الصناعات استخدام وصلات ملحومة أو قائمة على الحلقة O بدلاً من الشعلات المعدنية فقط.

رسم مصفوفة تطبيق قصير يوضح 'الأفضل لـ / مقبول / غير موصى به ' حسب نوع التركيب ونطاق الضغط يمكن أن يدعم خيارات التصميم السريعة.

عبارة واضحة تحث المستخدم على اتخاذ إجراء: احصل على دعم الخبراء لتجميعات JIC والخراطيم الخاصة بك

يعد اختيار تركيبات JIC ومواد الخراطيم والمحولات المناسبة أمرًا بالغ الأهمية لبناء أنظمة هيدروليكية آمنة وموثوقة وفعالة، خاصة عند التشغيل تحت ضغط عالٍ أو في بيئات قاسية. لتقليل مخاطر التسرب، وإطالة عمر المكونات، وتبسيط الصيانة، اعمل مع شركة تصنيع تعتمد على الهندسة وتتفهم تقنيات التركيبات والخراطيم المرنة.

إذا كانت معداتك تتضمن خطوط ضغط عالي، أو خراطيم مسطحة من مادة TPU، أو مجموعات معقدة متعددة المعايير، فاتصل بفريقنا الهندسي لمراجعة المواصفات الخاصة بك، والتوصية بتكوينات JIC المناسبة، ودعمك بدءًا من التصميم وحتى الإنتاج. تواصل معنا اليوم لطلب استشارة فنية أو عرض أسعار مخصص لتركيبات JIC وتجميعات الخراطيم المتوافقة المصممة خصيصًا لتطبيقك.

اتصل بنا للحصول على مزيد من المعلومات!

التعليمات: تركيبات JIC

1. ما الذي تعنيه 'JIC' في التركيبات؟

JIC تعني مجلس الصناعة المشترك، في إشارة إلى مجموعة من التركيبات الهيدروليكية المتوهجة بزاوية 37 درجة والموحدة بموجب SAE J514. يحدد هذا التعيين التركيبات التي تستخدم ختمًا مخروطيًا من المعدن إلى المعدن بزاوية 37 درجة مع خيوط مستقيمة من UNF.

2. هل تركيبات JIC وSAE 45° قابلة للتبديل؟

لا، لا يُنصح بتبادل تركيبات التوهج JIC وSAE لأنها تستخدم زوايا توهج مختلفة (37 درجة مقابل 45 درجة). يمنع عدم التطابق الجلوس المناسب ويمكن أن يسبب تسربات أو تلف الخيوط أو حتى فشل التركيب مع مرور الوقت.

3. هل تتطلب تجهيزات JIC مادة مانعة للتسرب أو شريطًا؟

بشكل عام، يتم إغلاق تركيبات JIC عند المخروط المعدني، وليس على الخيوط، لذلك لا يلزم وجود مانع تسرب أو شريط لاصق ويمكن أن يتداخل حتى في حالة إساءة استخدامه. فقط محولات الخيوط المدببة المستخدمة مع JIC، مثل منافذ NPT، قد تتطلب مادة مانعة للتسرب مناسبة.

4. كم مرة يمكن إعادة استخدام تركيبات JIC؟

يمكن إعادة تجميع تركيبات JIC عدة مرات إذا ظلت المخاريط والخيوط غير تالفة وتم ربطها ضمن نطاق عزم الدوران الموصى به. ومع ذلك، يجب استبدال أي تركيبات تظهر عليها علامات مزعجة أو شقوق مرئية أو خدوش عميقة على المقعد بدلاً من إعادة استخدامها.

5. كيف يمكنني التعرف على تركيبات JIC في الميدان؟

لتحديد تركيب JIC، ابحث عن مقعد متوهج بزاوية 37 درجة، وخيوط UNF المستقيمة، وهندسة مخروطية متطابقة للذكور والإناث. تقوم العديد من الشركات المصنعة أيضًا بوضع علامة على أرقام الأجزاء أو التعيينات القياسية على المسطحات السداسية، والتي يمكن التحقق منها مقابل بيانات الكتالوج للتأكيد.
