ما هو خرطوم الشفط؟ دليل كامل للتطبيقات الصناعية

قائمة المحتوى

● ما هو خرطوم الشفط؟

● كيف يعمل خرطوم الشفط؟

● الفوائد الرئيسية لاستخدام خراطيم الشفط

● الأنواع الشائعة من خراطيم الشفط

>> خرطوم الشفط المطاطي

>> خرطوم الشفط المقوى بسلك الفولاذ PVC

>> خرطوم الشفط المقوى بالنسيج PVC

>> خرطوم الشفط والتفريغ الحلزوني PVC

>> خرطوم الشفط الكيميائي UHMWPE

● خرطوم TPU المسطح مقابل خراطيم الشفط التقليدية

● التطبيقات النموذجية لخراطيم الشفط

● الميزات التقنية الرئيسية التي يجب مراعاتها

● كيفية اختيار خرطوم الشفط المناسب

● أفضل الممارسات لتركيب واستخدام خراطيم الشفط

● نصائح الصيانة لإطالة عمر الخدمة

● عندما تكون الحلول المستندة إلى TPU أو TPU منطقية

● اتخذ الخطوة التالية للحصول على أداء شفط موثوق

● الأسئلة الشائعة: خراطيم الشفط

>> 1. ما هو الغرض الرئيسي من خرطوم الشفط؟

>> 2. ما الفرق بين خرطوم الشفط وخرطوم التفريغ؟

>> 3. هل يمكن لنفس خرطوم الشفط التعامل مع المواد الكيميائية والمياه؟

>> 4. كيف أعرف حجم خرطوم الشفط الذي أحتاجه؟

>> 5. كم مرة يجب استبدال خراطيم الشفط؟

● الاستشهادات:

خرطوم الشفط عبارة عن خرطوم مرن مقوى مصمم لسحب السوائل أو الملاط أو الجزيئات إلى نظام تحت ضغط سلبي (فراغ) دون الانهيار. يتم استخدامه على نطاق واسع في الصناعة والزراعة والبناء والإدارة البيئية والصرف الصحي حيثما يكون تناول السوائل بشكل موثوق أمرًا بالغ الأهمية.

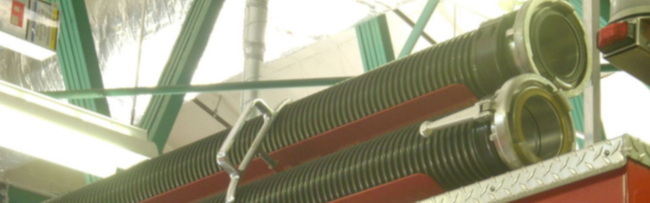

ما هو خرطوم الشفط؟

خرطوم الشفط عبارة عن خط أنابيب مرن مصمم لتحمل الضغط الجوي الخارجي بينما تخلق المضخة أو الفراغ ضغطًا سلبيًا داخل الخرطوم. على عكس خراطيم التفريغ العادية التي تتعامل بشكل أساسي مع الضغط الإيجابي الداخلي، يجب أن تقاوم خراطيم الشفط الانهيار عندما ينخفض ​​الضغط داخل الخرطوم إلى ما دون ضغط الهواء المحيط.

- يتم توصيل الخرطوم عادةً بالمضخات أو أنظمة التفريغ أو معدات المعالجة.

- يقوم بنقل الوسائط مثل الماء أو الصرف الصحي أو الملاط أو المحاليل الكيميائية أو الزيوت أو المواد الحبيبية من مصدر ثابت إلى النظام.

السمة الهيكلية المحددة هي طبقة تقوية، غالبًا ما تكون سلك فولاذي حلزوني، أو حلزون PVC صلب، أو نسيج قوي، يحافظ على المقطع العرضي للخرطوم تحت الفراغ.

كيف يعمل خرطوم الشفط؟

عندما تعمل المضخة أو مصدر الفراغ، فإنها تخلق منطقة من الضغط السلبي داخل الخرطوم نسبة إلى الجو المحيط. ثم يدفع الضغط الجوي السائل من المصدر إلى الخرطوم ويصل إلى المضخة.

تتضمن مبادئ العمل الرئيسية ما يلي:

- تصنيف الفراغ: يتم تصنيف خراطيم الشفط الصناعية لمستويات فراغ محددة، تصل إلى ما يقرب من الفراغ الكامل في التصميمات الثقيلة.

- التعزيز: يقاوم السلك الحلزوني أو التسليح الحلزوني الانهيار الشعاعي، بينما يساعد تقوية النسيج في الحفاظ على ثبات الأبعاد ومرونتها.

- تحسين التدفق: تعمل الجدران الداخلية الناعمة على تقليل خسائر الاحتكاك، مما يساعد النظام في الحفاظ على معدلات التدفق المطلوبة مع استهلاك أقل للطاقة.

إن الرسم التخطيطي البسيط الذي يوضح 'مصدر السائل ← خرطوم الشفط ← المضخة ← العملية أو التفريغ' سيكون بمثابة رسم مرئي فعال لشرح مبدأ العمل.

الفوائد الرئيسية لاستخدام خراطيم الشفط

توفر خراطيم الشفط الصناعية الحديثة مزيجًا من مزايا السلامة والأداء والتكلفة.

- مقاومة قوية للفراغ للعمل تحت الضغط السلبي دون الالتواء أو الانهيار.

- تصميمات خفيفة الوزن ومرنة مقارنة بالأنابيب الصلبة أو المطاط الثقيل، مما يسهل عملية المعالجة والتركيب.

- نقل فعال للسوائل بفضل التجاويف الناعمة التي تقلل من فقدان الضغط وتقلل من الانسداد.

- إمكانية تخصيص عالية مع مجموعة واسعة من الأقطار والمواد وخيارات البناء.

- كفاءة التكلفة من خلال سهولة التركيب، وانخفاض الصيانة، وخيارات الاستبدال المرنة.

مخطط شريطي يقارن الوزن لكل متر، ومعدل الفراغ، ونطاق درجة الحرارة بين خراطيم الشفط أو خراطيم الشفط المسطحة المصنوعة من PVC والمطاط والبولي يوريثان الحراري من شأنها أن تسلط الضوء بشكل مرئي على هذه الفوائد.

الأنواع الشائعة لخراطيم الشفط

خرطوم الشفط المطاطي

تستخدم خراطيم الشفط المطاطية عادةً أنبوبًا مطاطيًا مزودًا بطبقات نسيجية وأسلاك فولاذية مدمجة لمقاومة الضغط السلبي.

- مثالي للاستخدامات الشاقة والضغط العالي والتطبيقات الكاشطة مثل الطين والطين ونزح المياه في البناء.

- يوفر قوة ميكانيكية ممتازة، ومقاومة للصدمات، ومرونة على نطاق واسع من درجات الحرارة.

خرطوم الشفط المقوى بسلك الفولاذ PVC

يستخدم خرطوم الشفط ذو الأسلاك الفولاذية PVC جدارًا ناعمًا من مادة PVC مع سلك فولاذي حلزوني مدمج.

- تسمح الشفافية الجيدة بالفحص البصري للوسط واكتشاف الانسدادات.

- مناسب للمياه والمواد الكيميائية الخفيفة والنفايات الصناعية السائلة والغبار والزيوت غير شديدة التآكل.

- يمكن تضمين سلك نحاسي اختياري لتبديد الكهرباء الساكنة في البيئات القابلة للاشتعال.

خرطوم الشفط المقوى بالقماش PVC

يلتف هذا التصميم طبقات PVC الداخلية والخارجية حول جديلة من ألياف البوليستر لتشكيل خرطوم قوي ومرن.

- مناسب تمامًا لاستخدامات الضغط الإيجابي أو الضغط السلبي الخفيف مثل الري الزراعي وأنظمة الغسيل ونقل السوائل بالضغط المنخفض.

- أداء ثني ممتاز وسهولة التوجيه حول المعدات بسبب هيكلها الناعم.

خرطوم الشفط والتفريغ الحلزوني PVC

يجمع خرطوم الشفط الحلزوني PVC بين جسم PVC الناعم وضلع حلزوني PVC الصلب كتعزيز هيكلي.

- يعمل كخرطوم شفط وتفريغ ثنائي الغرض للمياه والأسمدة والمبيدات الحشرية والوسائط المشابهة.

- يتميز بتجويف أملس، وجسم مرن، وأداء جيد مضاد للالتواء من أجل عملية صيانة منخفضة.

خرطوم الشفط الكيميائي UHMWPE

تستخدم خراطيم الشفط UHMWPE بطانة من البولي إيثيلين ذات الوزن الجزيئي العالي للغاية لتوفير مقاومة كيميائية عالية.

- مناسب للأحماض والقلويات والمذيبات شديدة التآكل في المصانع الكيماوية وشاحنات الصهاريج وأنظمة التحميل البحرية.

- يحافظ على مرونة جيدة، وقدرة الضغط، ومقاومة الشيخوخة حتى في ظل التعرض للمواد الكيميائية الصعبة.

خرطوم TPU المسطح مقابل خراطيم الشفط التقليدية

عادة ما تكون خراطيم الشفط التقليدية عبارة عن خراطيم مستديرة مموجة أو مقواة بالحلزون، في حين توفر الخراطيم المسطحة المصنوعة من مادة TPU خيارًا مختلفًا، خاصة لنقل المياه عالية التدفق ونزح المياه. لا تعد مادة TPU المسطحة بديلاً مباشرًا لكل تطبيق شفط، ولكنها ذات أهمية كبيرة في أنظمة نقل السوائل الحديثة.

نوع خرطوم	الهيكل والشكل	نقاط القوة الرئيسية	حالات الاستخدام النموذجية
خرطوم الشفط PVC	بولي كلوريد الفينيل الناعم مع حلزون من الفولاذ أو PVC	خفيفة الوزن وشفافة واقتصادية	المياه العامة، المواد الكيميائية الخفيفة، الزراعة
خرطوم الشفط المطاطي	أنبوب مطاطي مع تقوية النسيج والأسلاك	عالي التحمل، ضغط عالٍ، مقاوم للتآكل	البناء والتعدين ونقل الطين
خرطوم الشفط UHMWPE	بطانة UHMWPE مع تقوية النسيج والأسلاك	مقاومة كيميائية عالية	نقل المواد الكيميائية، شاحنات الصهاريج، التحميل البحري
خرطوم مسطح من مادة TPU	هيكل مسطح من مادة البولي يوريثين اللدن بالحرارة	خفيف للغاية، ضغط عالي، مقاومة ممتازة للتآكل	نقل المياه لمسافات طويلة، ومكافحة الحرائق، ونزح المياه

تشمل مزايا TPU الرئيسية لنقل السوائل ما يلي:

- وزن أقل من الخرطوم المطاطي المماثل، مما يقلل من جهد المناولة اليدوية وحمل النظام.

- ضغط انفجاري مرتفع، يدعم الضخ عالي الضغط وتمديد الخراطيم.

- نطاق واسع لدرجة حرارة التشغيل ومقاومة ممتازة للعديد من الزيوت والوقود.

إن الرسم البياني المقارن الذي يوضح معدل الضغط والوزن وعمر الخدمة المتوقع للخراطيم المسطحة PVC والمطاط والTPU سوف يدعم بقوة قرارات اختيار المواد.

التطبيقات النموذجية لخراطيم الشفط

تستخدم خراطيم الشفط على نطاق واسع في العديد من القطاعات والأنظمة.

- الزراعة: الري من الأحواض أو الآبار، ونقل الأسمدة، وروث الحيوانات، وفضلات الحيوانات.

- البناء والتعدين: نزح المياه من الموقع، وإزالة الملاط، ونقل الرمل والحصى، والتعامل مع بقايا الخرسانة.

- المعالجة الصناعية: نقل المياه المعالجة والزيوت والمبردات والمواد الكيميائية والملاط بين الخزانات والمعدات.

- الإدارة البيئية: السيطرة على الفيضانات، والصرف الصحي في حالات الطوارئ، وجمع مياه الصرف الصحي.

- السيارات والبحرية: التعامل مع الوقود وسائل التبريد ومياه الآسن في المركبات والسفن والقوارب.

يمكن لمخطط تدفق العملية الذي يعين 'المصدر ← خرطوم الشفط ← المضخة ← المعالجة ← التفريغ' أن يساعد المستخدمين على تصور كيفية ملاءمة الخرطوم لنظامهم بسرعة.

الميزات التقنية الرئيسية التي يجب مراعاتها

عند تقييم أو تحديد خرطوم الشفط، يجب على المهندسين والمشترين التركيز على العديد من الخصائص التقنية الهامة.

- تصنيف الفراغ: أقصى ضغط سلبي آمن، والذي يجب أن يتوافق مع تصميم المضخة والنظام.

- نطاق درجة الحرارة: الحد الأدنى والحد الأقصى لدرجات الحرارة المحيطة والوسائط، بما في ذلك أي دورات تنظيف أو تعقيم.

- التوافق الكيميائي: مقاومة مواد الخراطيم للمواد الكيميائية أو الزيوت أو الوقود أو الملاط المحددة التي يتم نقلها.

- مقاومة التآكل: مقاومة التآكل مطلوبة في حالة وجود الرمل أو الحصى أو الملاط أو المواد الصلبة الأخرى.

- تصميم مضاد للالتواء والانهيار: جودة وهندسة اللولب أو تقوية الأسلاك، بالإضافة إلى الحد الأدنى لنصف قطر الانحناء المحدد.

سيسمح جدول المعلمات الصغير الذي يلخص القيم النموذجية لكل مجموعة خراطيم (PVC، والمطاط، وUHMWPE، وTPU) للقراء بمقارنة الخيارات في لمحة.

كيفية اختيار خرطوم الشفط المناسب

تقلل عملية الاختيار المنظمة من مخاطر الفشل والتكلفة الإجمالية للملكية.

- تعريف الوسط والبيئة

حدد ما إذا كان الوسط عبارة عن ماء أو ملاط ​​أو زيت أو مادة كيميائية أو سوائل صالحة للطعام، وفكر في التعرض للأشعة فوق البنفسجية والأوزون والزيوت والتآكل الميكانيكي في الموقع.

- تحديد ظروف الضغط والفراغ

تأكد من مستوى الفراغ المطلوب وأي ضغط عمل إيجابي يجب أن يتحمله الخرطوم، بالإضافة إلى عوامل السلامة المناسبة.

- حجم القطر الداخلي

مطابقة القطر الداخلي لمعدل التدفق وانخفاض الضغط المقبول؛ يمكن أن تتسبب خراطيم الشفط ذات الحجم الصغير في حدوث تجويف وتلف المضخات.

- حدد المواد والبناء

اختر PVC للمياه الاقتصادية الخفيفة والمواد الكيميائية الخفيفة، والمطاط للخدمة الشاقة والوسائط الكاشطة، أو UHMWPE أو TPU للمواد الكيميائية القاسية أو دورات العمل الصعبة.

- النظر في التوصيلات والملحقات

استخدم أدوات التوصيل المتوافقة مثل Camlock أو الحواف، وقم بتطبيق عزم التثبيت الصحيح، وحدد التأريض المدمج حيث يكون التفريغ الكهروستاتيكي خطرًا.

يمكن أن تؤدي شجرة القرار الموضحة التي تعرض 'الوسائط ← الضغط/الفراغ ← البيئة ← نوع الخرطوم الموصى به' إلى تحسين تجربة المستخدم بشكل كبير فيما يتعلق بالاختيار.

أفضل الممارسات لتركيب واستخدام خراطيم الشفط

التثبيت الصحيح لا يقل أهمية عن الاختيار الصحيح لضمان عمر خدمة طويل وآمن.

- تجنب الانحناءات والالتواءات الحادة، وحافظ على نصف قطر الانحناء أكبر من الحد الأدنى الموصى به.

- دعم الجري لمسافات طويلة باستخدام السروج أو الشماعات لمنع الترهل تحت وطأة وزن السائل.

- حماية الخرطوم من التآكل والقطع عند تقاطعه مع الحواف الحادة أو الأسطح الخشنة.

- فحص أدوات التوصيل للتأكد من عدم ارتخائها أو تآكلها أو تآكلها، خاصة في البيئات عالية الاهتزاز.

- حافظ على ظروف التشغيل ضمن درجات الحرارة المقدرة وحدود الفراغ أو الضغط.

ستساعد الصور المشروحة أو الرسومات الخطية التي تقارن التوجيه والدعم الصحيح وغير الصحيح المستخدمين على فهم أفضل الممارسات هذه بسرعة.

نصائح الصيانة لإطالة عمر الخدمة

تحافظ الصيانة الدورية على خراطيم الشفط آمنة وموثوقة ومتوافقة مع معايير الموقع.

- إجراء فحوصات بصرية روتينية بحثًا عن الشقوق أو التقرحات أو التعزيزات المكشوفة أو البقع المسطحة.

- اغسل الخرطوم ونظفه بعد الاستخدام، خاصة عند نقل المواد الكيميائية أو المواد الصلبة التي قد تصلب البطانة أو تهاجمها.

- تخزين الخراطيم ملفوفة دون التواءات محكمة، بعيدًا عن أشعة الشمس المباشرة والأوزون ودرجات الحرارة القصوى.

- تتبع ساعات التشغيل والشروط الأساسية للتخطيط للاستبدال الاستباقي قبل حدوث أعطال خطيرة.

يمكن أن يؤدي رسم قائمة التحقق البسيط أو نموذج الفحص القابل للتنزيل إلى تعزيز سهولة الاستخدام لفرق الصيانة.

عندما تكون الحلول المستندة إلى TPU Layflat أو TPU منطقية

بالنسبة لنقل السوائل لمسافات طويلة، وخطوط مكافحة الحرائق، ونزح المياه المطلوبة، غالبًا ما توفر الخراطيم المسطحة المصنوعة من مادة TPU أو حلول الشفط المبطنة بمادة TPU نسبة أداء فائقة إلى الوزن.

- مزيجها من الوزن المنخفض، وضغط الانفجار العالي، ونطاق درجة الحرارة الواسع، ومقاومة التآكل الممتازة تتوافق مع أنظمة الضخ الحديثة عالية التحمل.

- يمكن لحلول TPU أن تقلل من وقت التوقف عن العمل وتكرار الاستبدال، خاصة في التطبيقات التي تحتوي على عدد دورات مرتفع، أو معالجة قاسية، أو وسائط عدوانية.

إن مخطط نمط دراسة الحالة الذي يقارن وقت التوقف عن العمل وتكرار الإصلاح والتكلفة الإجمالية على مدار عدة مواسم قبل التحول إلى TPU وبعده سيعزز هذه المزايا بقوة.

اتخذ الخطوة التالية للحصول على أداء شفط موثوق

إذا كانت مشاريعك تتطلب أداء شفط موثوقًا وعمر خدمة طويل وكفاءة محسنة للنظام، فهذه هي اللحظة المناسبة للترقية من الخراطيم الأساسية إلى الحلول الهندسية المصممة خصيصًا لظروف التشغيل الخاصة بك. تواصل مع شريك تكنولوجيا الخراطيم الخاص بك اليوم لمراجعة تطبيقك، ومقارنة خيارات PVC، والمطاط، وUHMWPE، وTPU، وتكوين نظام خرطوم الشفط الذي يوفر تشغيلًا أكثر أمانًا، ووقت تشغيل أعلى، وتكلفة إجمالية أقل على مدار فترة الخدمة بأكملها.

اتصل بنا للحصول على مزيد من المعلومات!

الأسئلة الشائعة: خراطيم الشفط

1. ما هو الغرض الرئيسي من خرطوم الشفط؟

الغرض الرئيسي من خرطوم الشفط هو سحب السوائل أو الملاط أو الجزيئات إلى المضخات أو الأنظمة تحت ضغط سلبي دون الانهيار، مما يتيح دخول السوائل بشكل موثوق من مصادر ثابتة مثل الخزانات أو الحفر أو البرك.

2. ما الفرق بين خرطوم الشفط وخرطوم التفريغ؟

تم تصميم خرطوم الشفط لمقاومة الفراغ ومنع الانهيار، في حين يتعامل خرطوم التفريغ بشكل أساسي مع الضغط الداخلي الإيجابي ولا يتطلب عادةً تعزيزًا ثقيلًا ضد الانهيار.

3. هل يمكن لنفس خرطوم الشفط التعامل مع المواد الكيميائية والمياه؟

يمكن لبعض خراطيم الشفط التعامل مع كليهما، لكن الخدمة الكيميائية تتطلب مواد مثل UHMWPE، أو المطاط المتخصص، أو مركبات TPU المتوافقة مع المواد الكيميائية المحددة المعنية، لذا يجب التحقق دائمًا من بيانات التوافق.

4. كيف أعرف حجم خرطوم الشفط الذي أحتاجه؟

يعتمد الحجم الصحيح على معدل تدفق المضخة، والفراغ المطلوب، وانخفاض الضغط المقبول، وطول الخرطوم؛ يساعد استخدام مخططات حجم الشركة المصنعة على تجنب الخراطيم ذات الحجم الصغير التي تسبب التجويف أو الخراطيم كبيرة الحجم التي تقلل من الكفاءة.

5. كم مرة يجب استبدال خراطيم الشفط؟

تعتمد فترات الاستبدال على المواد وظروف التشغيل والوسائط، ولكن يجب استبدال الخراطيم على الفور عند اكتشاف علامات التشقق أو البقع الناعمة أو الانهيار أو الهجوم الكيميائي أثناء عمليات التفتيش المنتظمة.
