NPSM (الخيط الميكانيكي المستقيم للأنابيب الوطنية) عبارة عن نظام خيط مستقيم للأنابيب غير مانع للتسرب يستخدم لإنشاء وصلات ميكانيكية دقيقة وموثوقة ، وعادة ما تكون مختومة بحشوات أو حلقات على شكل حرف O بدلاً من الخيوط نفسها. يتم تطبيقه على نطاق واسع في الأنظمة الهيدروليكية والهوائية والمياه والصناعية العامة حيث تعد دقة التجميع والتفكيك والمحاذاة المتكررة أمرًا بالغ الأهمية.

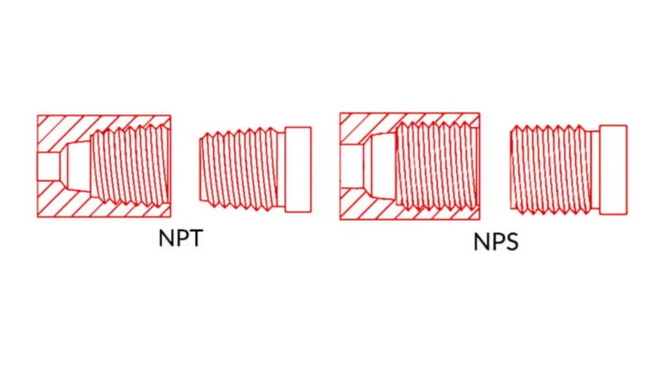

يرمز NPSM إلى National Pipe Straight Mechanical، وهو عبارة عن خيط أنبوب مستقيم (موازي) محدد في ANSI/ASME B1.20.1 لخيوط الأنابيب ذات الأغراض العامة بوصة. على عكس NPT المدبب، تحافظ خيوط NPSM على قطر رئيسي وثانوي ثابت على طول طول الخيط بالكامل، وبالتالي فإن الخيوط نفسها لا تولد ضغط مانع للتسرب.
- N - National، مما يشير إلى أنه يتبع القواعد القياسية الوطنية الأمريكية لخيوط الأنابيب.
- P – Pipe أي أنه مصمم لأنظمة توصيل الأنابيب والسوائل.
- S - مستقيم، يصف شكل الخيط المتوازي مع استدقاق صفر.
- M - ميكانيكي، مع التأكيد على أن الوظيفة الأساسية هي التوصيل الميكانيكي القوي بدلاً من الختم من خيط إلى خيط.
نظرًا لأن NPSM عبارة عن خيط أنبوب مستقيم غير مانع للتسرب، فإنه يعتمد دائمًا تقريبًا على سطح مانع للتسرب إضافي، مثل المخروط أو الحشية أو الحلقة O أو الوجه المسطح في نهاية التركيب، لتحقيق أداء مانع للتسرب.
تحتوي مكونات الذكور والإناث NPSM على خيوط مستقيمة متطابقة توفر محاذاة محورية واحتفاظ ميكانيكي، بينما يتشكل الختم على واجهة منفصلة مصممة. في اتصال دوار نموذجي، تتمتع أنثى NPSM بمقعد داخلي بزاوية 30 درجة وخيط مستقيم يتزاوج مع ذكر مناسب بشطب بزاوية 30 درجة، مما يسمح للاتصال من المعدن إلى المعدن أو بمساعدة المطاط الصناعي بإنشاء الختم.
أثناء التثبيت:
- يتم ربط تركيب NPSM الذكر في محور NPSM الأنثوي حتى تلامس أسطح الختم.
- يعمل الشد النهائي على ضغط المقعد أو الحشية أو الحلقة الدائرية بزاوية 30 درجة، مما يؤدي إلى إنشاء وصلة مانعة للتسرب بينما تقوم الخيوط ببساطة بتثبيت المكونات ووضعها في مكانها.
- نظرًا لأن الخيوط ليست مدببة، فإن الإفراط في الشد من غير المرجح أن يؤدي إلى تشوه شكل الخيط، ولكنه لا يزال من الممكن أن يؤدي إلى تلف مخروط الختم أو المطاط الصناعي.
تسمح هذه البنية بالتجميع والتفكيك المتكرر دون تشوه تدريجي للخيط، وهو أمر ذو قيمة خاصة في منصات الاختبار ومنافذ الصيانة ونقاط الاتصال على العناصر المرنة مثل الخراطيم المسطحة المصنوعة من مادة TPU.
يستخدم NPSM شكل خيط لولبي موحد بزاوية 60 درجة، مع قمم وجذور مسطحة، ولكن بدون استدقاق على طوله. يحدد ANSI/ASME B1.20.1 أقطار الملعب وأعماق الخيوط ومتطلبات القياس لأحجام الأنابيب الاسمية الشائعة.
الخصائص الهامة تشمل:
- خيط مستقيم (متوازي) بدون استدقاق على طول التركيب.
- زاوية مضمنة تبلغ 60 درجة، مطابقة لـ NPT، مما يبسط الأدوات والقياس.
- قيم الخيوط المشتركة لكل بوصة مع NPT لنفس الحجم الاسمي، مثل 1/8-27، 1/4-18، 3/8-18، 1/2-14، و1-11.5 TPI، على الرغم من اختلاف مبادئ المشاركة والختم.
يفصل تصميم NPSM بين المشاركة الميكانيكية وختم الضغط. تشمل تطبيقات الختم الشائعة ما يلي:
- مقعد مخروطي بزاوية 30 درجة في الدوران الأنثوي، متزاوج مع شطب ذكر بزاوية 30 درجة.
- حلقة دائرية مطاطية تم التقاطها في أخدود على جانب الذكر أو الأنثى.
- ترتيب الوجه المسطح مع حشية، مثل الألياف، أو PTFE، أو المطاط الصناعي، المضغوطة بين الوجوه الطرفية.
يسمح مفهوم الختم المعياري هذا للمهندسين بضبط الاتصال بمجموعة واسعة من الوسائط ودرجات الحرارة وضغوط العمل عن طريق تغيير نوع الختم والمواد مع الحفاظ على نفس المغلف الملولب.

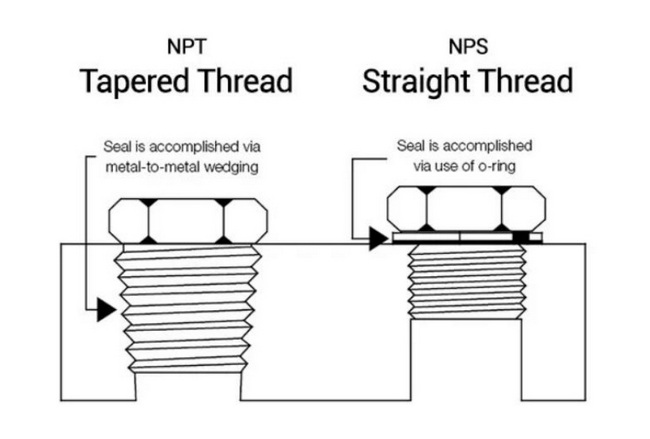

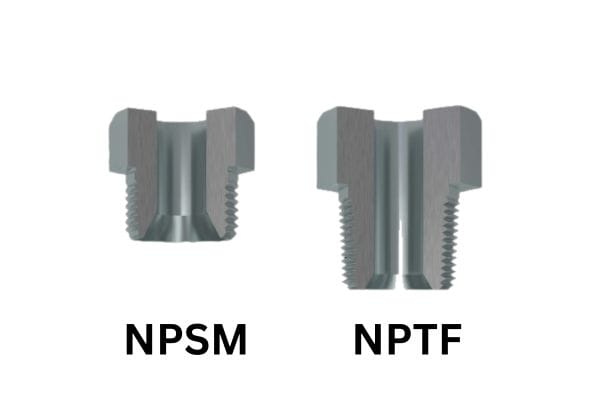

غالبًا ما يتم الخلط بين NPSM وNPT لأنهما يشتركان في نفس الأحجام الاسمية ودرجة الخيط، لكن هندستهما وحالات الاستخدام مختلفة تمامًا.
وجه | موضوع NPSM | موضوع معاهدة حظر الانتشار النووي |
نوع الخيط | خيط أنبوب مستقيم (متوازي) مع تفتق صفر. | خيط أنبوب مدبب، عادةً ما يكون مستدقًا بنسبة 1:16. |
الوظيفة الأساسية | اتصال ميكانيكي الختم عبر المخروط أو الحشية أو الحلقة O. | ختم محكم الضغط في المقام الأول من خلال تداخل الخيط، غالبًا مع مادة مانعة للتسرب. |
موقع الختم | مقعد بزاوية 30 درجة أو 45 درجة، أو حلقة دائرية، أو حشية في الوجه النهائي. | الأجنحة وجذور الخيوط. تفتق يولد التدخل شعاعي. |
القدرة على الضغط | عادة الضغط المتوسط إلى المنخفض؛ الحد الذي يحدده تصميم الختم والمواد. | مناسب تمامًا للضغط العالي وتطبيقات سلامة الختم العالية. |
التجمع المتكرر | جيد جدًا؛ المواضيع تعاني من تشوه أقل، ويمكن تجديد الأختام. | قد يؤدي الشد المتكرر إلى تشويه الخيوط وتقليل أداء الختم. |
وسائل الإعلام النموذجية | الماء ومواد التشحيم والزيت الهيدروليكي والهواء في ظروف خاضعة للرقابة. | الغاز والماء والبخار والسوائل الأخرى التي يكون فيها الختم المحكم أمرًا بالغ الأهمية. |
وبسبب هذه الاختلافات، فإن NPSM وNPT غير قابلين للتبديل. على الرغم من أنه يمكنهم مشاركة خطوة الخيط وزاويته لحجم اسمي معين، فإن ذكر NPT المستدق الذي تم إجباره على أنثى NPSM المستقيمة لن يجلس بشكل صحيح ويمكن أن يسبب اختلال المحاذاة والغضب والتسريبات.
من منظور المعايير، ينتمي كل من NPT وNPSM إلى سلسلة منفصلة ذات أدوار وظيفية متميزة وطرق قياس. إن الاختلاف في الزاوية المستدقة وقطر الملعب يعني أن أشكال الذكور والإناث مصممة للعمل بشكل مختلف تحت الحمل.
تشمل حالات عدم التوافق الرئيسية ما يلي:
- عدم تطابق مستدق: خيط NPT المستدق لا يتشابك إلا جزئيًا في أنثى NPSM المستقيمة، مما يؤدي إلى عدم كفاية الاتصال بالجانب وهندسة الختم الضعيفة.
- فلسفة الختم: تعتمد NPT على تداخل الخيوط في الختم، بينما تتوقع NPSM سطح إغلاق منفصل. خلطها لا يترك أي نظام يعمل على النحو المنشود.
- مخاطر السلامة والامتثال: يمكن أن يؤدي استخدام الخيوط غير المتطابقة إلى انتهاك متطلبات التعليمات البرمجية في أنظمة الضغط ويؤدي إلى الفشل المبكر أو التسرب أو حتى النفخ تحت الضغط.
بالنسبة للفرق التي تحدد التركيبات على الخراطيم أو المضخات أو المشعبات المسطحة المصنوعة من مادة TPU، يعد الالتزام الصارم بمعايير الخيوط وأنواع الاتصال أمرًا ضروريًا للموثوقية على المدى الطويل والامتثال التنظيمي.
تُستخدم خيوط NPSM على نطاق واسع حيث تكون المحاذاة الدقيقة وإعادة الاتصال المتكررة والختم القابل للتكيف أكثر أهمية من الحصول على الختم من الخيوط فقط.
تشمل حالات الاستخدام الشائعة ما يلي:
- الأنظمة الهيدروليكية، بما في ذلك منافذ الأسطوانات، ووصلات المضخات، والمشعبات، وتجميعات الخراطيم التي تعتمد على الوصلات الدوارة أو موانع التسرب ذات الحلقة الدائرية.
- الأنظمة الهوائية، مثل أدوات الهواء، وتوزيع الهواء المضغوط، ولوحات التحكم حيث يتم تحقيق إحكام مانع للتسرب بمقاعد مخروطية أو حلقات على شكل حرف O.
- المعدات الصناعية مثل المضخات والصمامات والأجهزة ومناضد الاختبار التي يجب توصيلها وفصلها بانتظام.
- أنظمة المياه والمرافق، بما في ذلك خطوط المياه ذات الضغط المتوسط ووصلات الخراطيم المرنة لتوصيلات المعدات.
بالنسبة لأنظمة الخراطيم المسطحة المصنوعة من مادة TPU، يمكن إقران NPSM بنهايات ذات حواف أو توصيل سريع لإنشاء مجموعات خراطيم معيارية للري أو نزح المياه أو نقل المواد الكيميائية أو خطوط الالتفافية المؤقتة.
يمنع التحديد الدقيق للخيوط الترابط المتقاطع والتسربات والتجمعات غير الآمنة، خاصة في المنشآت والأساطيل التي تمزج بين معايير الخيوط المتعددة.
تتضمن الخطوات الأساسية لتحديد سلاسل NPSM ما يلي:
- التحقق من نوع الخيط باستخدام الفرجار للتأكد من أن القطر الخارجي للخيط الذكر أو القطر الداخلي للأنثى ثابت بشكل أساسي على عدة خيوط، مما يشير إلى شكل مستقيم.
- قم بقياس الخيوط لكل بوصة باستخدام مقياس الخيوط ومقارنتها مع جداول NPSM المعترف بها للأحجام مثل 1/8-27، 1/4-18، 3/8-18، 1/2-14، و1-11.5.
- افحص المقعد من خلال النظر إلى المقابض الأنثوية بحثًا عن مقعد داخلي بزاوية 30 درجة، وهو أمر شائع في التركيبات الأنثوية NPSM.
إجراء ميداني بسيط:
1. قم بقياس القطر الخارجي للذكر أو القطر الداخلي للأنثى عند أول خيط كامل.
2. استخدم مقياس درجة الخيط لتحديد الخيوط لكل بوصة ومقارنتها ببيانات NPSM لهذا الحجم الاسمي.
3. افحص المقعد بزاوية 30 درجة أو أخدود الحلقة الدائرية وتأكد من أن الخيط لا يتناقص بشكل واضح على طوله.
تعمل مجموعات تحديد الخيوط التي تجمع بين مقاييس درجة الصوت والفرجار ومقاييس زاوية المقعد على تسهيل التمييز بين NPSM وأنظمة NPT وBSPP وأنظمة الخيوط المستقيمة المترية.
يعد اختيار تركيبات NPSM قرارًا تصميميًا يعتمد على الضغط واستراتيجية الصيانة ونوع الختم الذي تريد استخدامه.
يجب عليك إعطاء الأولوية لتركيبات NPSM عندما:
- يعمل النظام عند ضغط منخفض إلى متوسط ولا يعتمد على تشوه الخيط في الختم.
- سيتم تجميع الوصلات وتفكيكها بشكل متكرر، مثل النشر الموسمي لخطوط الخراطيم المسطحة المصنوعة من مادة TPU أو وحدات الضخ المتنقلة.
- تستخدم طريقة الختم حلقات دائرية، أو حشوات، أو مقاعد مخروطية بدلاً من الاعتماد فقط على مانع التسرب الملولب.
- أنت بحاجة إلى محاذاة ممتازة وتوجيه قابل للتكرار، على سبيل المثال عند محاذاة الخراطيم أو أجهزة الاستشعار أو المشعبات.
بالنسبة للضغط العالي جدًا أو احتواء الغاز ذي الأهمية الحيوية للسلامة، قد يكون نظام NPT أو NPTF أو أي نظام إغلاق عالي التكامل أكثر ملاءمة، اعتمادًا على الرموز وإرشادات الشركة المصنعة.
تساعد قائمة المراجعة العملية هذه الفنيين والمهندسين على تحقيق أداء إغلاق متسق.
1. تأكد من نوع الخيط
تأكد من أن طرفي الذكر والأنثى هما NPSM، مع وجود خيوط متطابقة لكل بوصة وهندسة مقعد متوافقة.
2. فحص أسطح الختم
تحقق من المخاريط أو الشطب أو الحشيات أو الحلقات الدائرية بزاوية 30 درجة بحثًا عن أي ضرر أو تلوث أو تشوه قبل التجميع.
3. ضع مواد التشحيم أو المواد المانعة للتسرب المناسبة
بالنسبة لتصميمات المقعد المخروطي أو الحلقة الدائرية، استخدم فقط مواد التشحيم المعتمدة من قبل الشركة المصنعة. تجنب الاعتماد على مانع التسرب الخيطي للتعويض عن أسطح الختم التالفة.
4. شد اليد للمحاذاة
قم بربط الخيوط يدويًا حتى تستقر المفاصل بشكل خفيف، مما يضمن عدم وجود خيوط متقاطعة أو ربط.
5. عزم الدوران حسب المواصفات
استخدم مفتاح عزم الدوران حيثما يوصى بذلك. يمكن أن يؤدي الإفراط في الربط إلى سحق المقاعد أو الحلقات الدائرية على الرغم من أن الخيوط نفسها مستقيمة.
6. اختبار الضغط ومراقبته
بعد التثبيت، قم باختبار الضغط على النظام وتحقق من عدم وجود تمزق عند المقعد أو طرف الخرطوم أو واجهة المفصل.
بالنسبة لتجميعات الخراطيم المسطحة المصنوعة من مادة TPU، يعد هذا الإجراء مهمًا بشكل خاص نظرًا لأن الخراطيم غالبًا ما تواجه مرونة ديناميكية وأحمالًا مفاجئة وتغيرات في درجات الحرارة الخارجية.
في الأنظمة الهيدروليكية، غالبًا ما يتم استخدام NPSM في المحولات الدوارة وأطراف الخراطيم حيث يجب أن يدور الخرطوم أو المكون قليلاً دون فك الوصلة الملولبة. إن الجمع بين الخيوط المستقيمة والمقاعد بزاوية 30 درجة يجعل من السهل الحفاظ على المحاذاة ومنع التواء الخراطيم المرنة مثل تصميمات TPU المسطحة.
في الدوائر الهوائية، تعمل الخيوط المستقيمة على تقليل تركيز الضغط عند نقطة دخول الأنابيب المرنة، بينما توفر الأختام المخروطية أو الحلقية إحكامًا كافيًا للبيئات الصناعية والأتمتة. عند استخدامها على الخراطيم المسطحة المصنوعة من مادة TPU لنقل الهواء أو السائل منخفض الضغط، يمكن دمج وصلات NPSM مع أدوات التوصيل المعيارية والمشعبات للسماح بالنشر والاسترداد السريع في الميدان.
إذا كانت مشروعاتك تتضمن دوائر هيدروليكية أو هوائية، أو خراطيم مسطحة من مادة TPU، أو أنابيب صناعية معيارية، فإن اختيار تركيبات NPSM المناسبة واستراتيجية الختم يعد أمرًا بالغ الأهمية لتحقيق الموثوقية والسلامة على المدى الطويل. قم بمراجعة معايير الاتصال الحالية لديك، وحدد المكان الذي يمكن أن تعمل فيه الوصلات الميكانيكية ذات الخيوط المستقيمة ذات الأختام المخروطية أو الحلقية على تحسين قابلية الصيانة، والعمل مع شركة مصنعة موثوقة أو شريك هندسي لتحديد التجميعات المستندة إلى NPSM التي تتوافق مع متطلبات الضغط والوسائط ودورة الحياة.
اتصل بنا للحصول على مزيد من المعلومات!
يتم استخدام خيط NPSM لتوصيلات الأنابيب الميكانيكية حيث يتم التعامل مع الختم بواسطة مخروط أو حلقة O أو حشية بدلاً من الخيوط نفسها. تشمل التطبيقات النموذجية الأنظمة الهيدروليكية والهوائية والمياه والأنظمة الصناعية العامة التي تتطلب محاذاة موثوقة وإعادة توصيل متكررة.
لا، NPSM عبارة عن خيط أنبوبي مستقيم، بينما NPT عبارة عن خيط أنبوبي مدبب. وهي تختلف في الشكل الهندسي وآلية الختم وقدرة الضغط، ولا ينبغي خلطها في أنظمة الأنابيب الحرجة لأنها غير مصممة للعمل معًا.
قد يساعد شريط PTFE الموجود على خيوط NPSM في تقليل البكاء البسيط، ولكن يجب أن يكون الختم الأساسي دائمًا عبارة عن مقعد أو حلقة دائرية أو حشية مصممة بشكل صحيح. ليس المقصود من خيوط NPSM أن تكون بمثابة سطح مانع للتسرب الوحيد، لذا فإن الاعتماد فقط على الشريط أو اللصق يمكن أن يؤدي إلى حدوث تسربات.
كل من NPSM وBSPP عبارة عن خيوط مستقيمة، ولكنها تختلف في درجة الخيط والقطر وهندسة المقعد. الطريقة الأكثر موثوقية هي استخدام مقياس درجة الخيط والفرجار، ثم مقارنة القياسات بالمخططات المرجعية، وفحص زاوية المقعد الداخلية للتأكد من المعيار.
يمكن استخدام خيوط NPSM في العديد من التطبيقات الهيدروليكية عند إقرانها بتصميمات المقعد والختم المناسبة. ومع ذلك، بالنسبة للضغط العالي جدًا أو الظروف الحرجة للسلامة، غالبًا ما يكون من الأفضل اختيار أنظمة الخيوط والختم المصممة خصيصًا لتلك الضغوط، وفقًا للمعايير ذات الصلة وتوصيات الشركة المصنعة.
