تصفح الكمية:222 الكاتب:لوريتا نشر الوقت: 2026-01-23 المنشأ:محرر الموقع
قائمة المحتوى
● كيفية معرفة ما إذا كان هناك تسرب من تركيبات البانجو
>> اختبار الماء والصابون أو الفقاعات
>> كشف تسربات الصبغة والأشعة فوق البنفسجية
● الأسباب الشائعة لتسرب تركيبات البانجو
>> مشكلات توافق المواد والسوائل
>> التأثيرات الميكانيكية الخارجية
● خطوة بخطوة: كيفية إصلاح تسرب تركيب البانجو
>> 3. استبدل الغسالات والأجزاء التالفة
>> 4. أعد التجميع وعزم الدوران بشكل صحيح
>> 5. تحقق من التشغيل الخالي من التسرب
● كيفية منع تسرب تركيبات البانجو
>> أفضل الممارسات أثناء التثبيت
● تركيبات البانجو مع خرطوم TPU المسطح: مزايا الموثوقية
● اتخذ الإجراء: قلل من تسربات آلة البانجو باستخدام حلول TPU Layflat المصممة هندسيًا
● الأسئلة الشائعة: تركيبات البانجو والتسريبات
>> Q1: هل يمكنني إعادة استخدام غسالات سحق النحاس على تركيبات البانجو؟
>> Q2: ما هو عزم الدوران الذي يجب أن أستخدمه على مسمار البانجو؟
>> Q3: لماذا لا يزال تركيب البانجو الخاص بي يتسرب بعد تركيب غسالات جديدة؟
>> س 4: هل تركيبات البانجو مناسبة لأنظمة الضغط العالي مع خرطوم مسطح من مادة TPU؟
>> س 5: كم مرة يجب أن أقوم بفحص تركيبات البانجو في البيئات القاسية؟
غالبًا ما تتسرب البانجو تركيبات بسبب تلف سطح الختم، أو عزم دوران التثبيت غير الصحيح، أو الحشيات البالية، أو الاهتزاز وعدم المحاذاة، ولكن استخدام المواد المناسبة وممارسات الصيانة يمكن أن يزيل معظم حالات الفشل. عند دمجها مع أنظمة الخراطيم المسطحة المصنوعة من مادة TPU ، تعمل تركيبات البانجو المثبتة بشكل صحيح على تحسين الموثوقية الهيدروليكية ونقل السوائل بشكل كبير وتقليل وقت التوقف غير المخطط له.

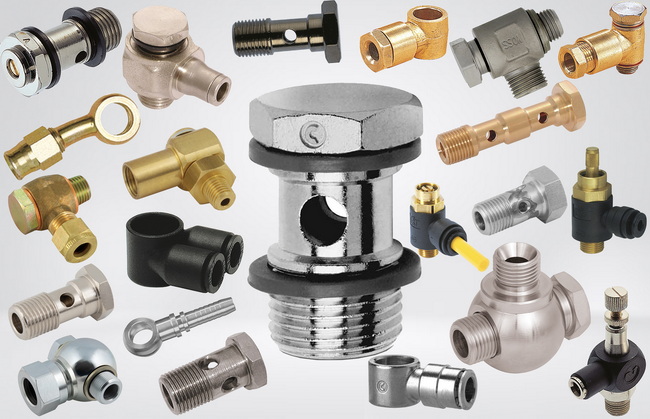

تركيبات البانجو عبارة عن موصلات سائلة مدمجة تستخدم مسمارًا مجوفًا وجسمًا مناسبًا على شكل حلقة للسماح للسائل بالتدفق تحت الضغط. يتم استخدامها على نطاق واسع في الأنظمة الهيدروليكية، وأنظمة الوقود، والفرامل، والتشحيم، وأنظمة نقل المياه الصناعية، خاصة عندما تكون المساحة محدودة.
جسم موصل على شكل حلقة أو 'بانجو' مع فتحة مركزية.
مسمار بانجو مجوف يمر عبر الجسم ويدخل في مكون مثل المضخة أو الفرجار أو الصمام أو المشعب.
واحدة أو أكثر من غسالات الختم الناعمة (عادةً النحاس أو الألومنيوم أو المركب) بين أسطح التركيب والتزاوج لإنشاء ختم محكم الضغط.
خرطوم أو وصلة أنبوبية على جانب جسم البانجو لإدخال/إخراج السوائل، غالبًا ما تكون مجعدة أو متأرجحة إلى خرطوم مرن.
نظرًا لأن تركيبات البانجو تسمح للخرطوم بالدوران حول الخط المركزي للمسمار، فإنها تساعد في حل تحديات التوجيه الضيقة في الآلات والمركبات وأنظمة الخراطيم المعيارية مثل خراطيم TPU المسطحة.
يتم إغلاق تركيب البانجو عن طريق ضغط الغسالات الناعمة بين سطحين مستويين عندما يتم ربط البرغي المجوف إلى عزم الدوران الصحيح. عندما يتم شد البرغي، تشوه الغسالات بشكل بلاستيكي وتملأ المخالفات السطحية المجهرية لمنع تسرب السوائل.
يعمل مسار التدفق عادة على النحو التالي:
يدخل السائل إلى جسم البانجو من الخرطوم أو وصلة الأنبوب.
يمر عبر فتحات شعاعية في جسم البانجو إلى المركز المجوف المحيط بالمسمار.
ثم يتدفق بعد ذلك إلى الثقوب المحورية أو الشعاعية المحفورة في مسمار البانجو ويخرج إلى مكون التزاوج، أو في الاتجاه العكسي اعتمادًا على تصميم النظام.
أي شيء يتداخل مع ضغط الغسالة بالكامل أو يتلف أسطح الغلق يمكن أن يخلق فجوات موضعية، مما يؤدي إلى تسرب الزيت أو الوقود أو الماء تحت الضغط.
الاكتشاف المبكر لتسرب تركيبات البانجو يمنع حدوث حالات فشل أكبر والتلوث البيئي ومخاطر السلامة. تشمل المؤشرات النموذجية آثار السوائل المرئية، وفقدان الضغط، وسلوك النظام غير الطبيعي.
ابحث عن بقع السوائل أو الرطوبة أو المسارات الرطبة حول رأس المزلاج وواجهات الغسالة ومنطقة تجعيد الخراطيم.
تحقق من عدم وجود تشققات أو تشوه أو تآكل أو حفر في جسم التركيب ومنفذ التزاوج.
مراقبة ما إذا كان النظام يصل إلى ضغط التشغيل الطبيعي ويحافظ عليه؛ يمكن أن يشير الانخفاض البطيء إلى تسرب صغير للبانجو.
في الأنظمة المغلقة، تساعد اختبارات اضمحلال الضغط بالهواء أو النيتروجين في تحديد معدلات التسرب.
ضغط الدائرة بالهواء المضغوط أو النيتروجين ضمن الحدود الآمنة.
ضع الماء والصابون على تركيب البانجو المشتبه به؛ يحدد تكوين الفقاعة المستمر موقع التسرب.
في الأنظمة الهيدروليكية، يمكن أن يتسبب الهواء المسحوب من خلال وصلة البانجو المتسربة في حدوث تجويف في المضخة، وضوضاء هدير، وحركة مشغل غير منتظمة.
أضف صبغة الفلورسنت إلى السائل وافحص المناطق المشتبه فيها باستخدام مصباح الأشعة فوق البنفسجية لتحديد التسريبات الدقيقة حول الغسالات وتجعيد الخراطيم.
عادةً ما ترجع تسربات تركيبات البانجو إلى مجموعة صغيرة من الأسباب الجذرية المتكررة: مشكلات الختم، أو أخطاء التثبيت، أو عدم تطابق المواد، أو التأثير الميكانيكي الخارجي.
- وجوه مانعة للتسرب مخدوشة أو تالفة: الشقوق أو الخدوش أو حفر التآكل أو الحطام المدمج على الفرجار أو وجه المنفذ أو جسم البانجو أو أسطح تلامس الغسالة تمنع الختم الموحد. إن إعادة استخدام الغسالات على الأسطح الخشنة يزيد من خطر التسرب الجزئي تحت ضغط ودرجة حرارة الدراجة.
- الغسالات المكسرة أو المتصلبة أو ذات المواصفات الخاطئة: تصبح الغسالات المكسرة المصنوعة من النحاس أو الألومنيوم أكثر صلابة بعد تشديدها المتكرر وقد لا تتشوه من الناحية اللدنية، مما يقلل من أداء الختم. يمكن أن يتسبب سمك الغسالة أو القطر الداخلي أو المادة غير الصحيحة في توزيع الحمل بشكل غير متساوٍ ومسارات التسرب.
- التلوث عند الختم: تعمل الجسيمات الدقيقة أو رقائق الطلاء أو مانع التسرب أو الصدأ المحصور بين الغسالة ووجه الختم على إنشاء جسور يمكن أن يهرب منها السائل.
- عزم ربط غير صحيح: يؤدي عزم الدوران المنخفض إلى عدم كفاية ضغط الغسالة وتسربها، في حين أن عزم الدوران الزائد يمكن أن يسحق الغسالات بشكل مفرط، أو يشوه جسم البانجو، أو حتى يكسر المنفذ.
- اختلال المحاذاة وضعف المحورية: إذا كان جسم البانجو منحرفًا على سطح المنفذ، فإن المسمار الجانبي يقوم بتحميل الغسالات ويترك جانبًا واحدًا غير مضغوط. يمكن للخراطيم الملتوية أو التوجيه الصلب أن يسحب التركيب من المحاذاة بمرور الوقت.
- إعادة استخدام البراغي القديمة أو الغسالات أو التركيبات المشوهة: لم تعد البراغي المشدودة وغسالات السحق المعاد استخدامها تثبت بالمرونة الصحيحة، خاصة في ظل الضغط العالي ودورة درجة الحرارة.
- مادة الغسيل أو التركيب غير المتوافقة: يمكن للسوائل العدوانية، مثل بعض المواد الكيميائية أو خليط وقود الديزل الحيوي أو الزيوت ذات درجة الحرارة العالية، أن تهاجم المعادن أو المطاط الصناعي غير الصحيح المستخدم في الغسالات والأختام. في البيئات البحرية المسببة للتآكل، قد تتآكل تركيبات البانجو المصنوعة من الصلب الكربوني غير المحمية وتطور مسارات التسرب.
- درجات الحرارة والضغط القصوى: تعمل درجة الحرارة المرتفعة على تسريع زحف الحشية وتقادمها؛ يمكن أن تقلل درجة الحرارة المنخفضة من ليونة الغسالة، مما يحد من السحق والختم المناسبين. يمكن أن تؤدي ارتفاعات الضغط فوق تقييمات التصميم إلى تشويه جسم البانجو أو مكون التزاوج بشكل مرن وإرهاق واجهة الختم.
- أحمال الاهتزاز والصدمات: يمكن أن يؤدي الاهتزاز المستمر من المحركات أو المضخات أو المعدات المتنقلة إلى فك الوصلات الملولبة تدريجيًا، بما في ذلك مسامير البانجو. يمكن أن تنتشر أحمال الصدمات من خلال الخراطيم الصلبة إلى التركيب، مما يتسبب في حركة دقيقة وتهيج الختم.
- تأثير مجموعة الخرطوم أو ثنيها: يمكن أن تؤدي التأثيرات على الخرطوم أو التثبيت غير المناسب إلى ثني جسم البانجو أو كسر رئيس المنفذ. يمكن أن تؤدي المشابك شديدة الإحكام أو أنصاف أقطار التوجيه الحادة إلى الضغط على تجعيد الخرطوم إلى البانجو، مما يؤدي إلى حدوث تسرب في الواجهة.
تمنع عملية استكشاف الأخطاء وإصلاحها والإصلاح المنظمة حالات الفشل المتكررة واستبدال المكونات غير الضرورية.
قم بخفض الضغط، وإذا لزم الأمر، قم بتصريف الجزء المصاب من النظام.
قم بإغلاق مصادر الطاقة للمضخات أو الآلات الدوارة قبل العمل على التركيب.
قم بتنظيف المنطقة المحيطة بتركيبة البانجو حتى يسهل اكتشاف التسريبات الجديدة بعد الإصلاح.
قم بإزالة مسمار البانجو والغسالات، وتتبع ترتيب التراص والاتجاه.
فحص:
خيوط وساق مسمار البانجو للتمدد أو التشققات أو الشقوق.
أسطح قابلة للغسل للانطباعات العميقة أو الشقوق أو المناطق الزجاجية الصلبة.
إغلاق الوجوه على المنفذ وجسم البانجو ضد الخدوش والخدوش والتآكل.
قم بتلطيف العلامات السطحية البسيطة بمادة كاشطة دقيقة للغاية حيثما تسمح بذلك الشركة المصنعة للنظام، مع الحرص على عدم تغيير التسطيح.
استخدم دائمًا غسالات سحق جديدة عند إعادة تجميع تركيبات البانجو ما لم تسمح الشركة المصنعة صراحةً بإعادة الاستخدام.
مطابقة مادة الغسالة مع النظام؛ يعد النحاس أو الألومنيوم شائعًا في الفرامل والمكونات الهيدروليكية، بينما قد تكون هناك حاجة إلى حشوات معدنية مطاطية خاصة لبعض المواد الكيميائية.
استبدل أي جسم بانجو مشوه أو مسامير ممتدة أو تالفة بدلاً من محاولة ربطها أكثر.
تأكد من أن جسم البانجو مسطح وموجه بشكل صحيح دون التواء الخرطوم.
قم بتركيب العدد الصحيح من الغسالات بالترتيب الصحيح، وعادةً ما تكون حلقة واحدة على كل جانب من جسم البانجو.
قم بربط مسمار البانجو باستخدام مفتاح عزم الدوران إلى القيمة المحددة من قبل الشركة المصنعة للمعدات أو التركيبات.
إذا استمر التسرب الطفيف، قم بزيادة عزم الدوران بخطوات صغيرة ضمن النطاق المسموح به ولا تتجاوز الحد الأقصى المذكور.
أعد ضغط النظام وافحص التركيب بصريًا بحثًا عن أي علامة رطوبة أو بكاء.
بالنسبة للأنظمة الحيوية، قم بإجراء اختبار تثبيت الضغط أو اختبار الفقاعات للتأكد من إحكام الغلق قبل العودة إلى الخدمة الكاملة.
تعد الممارسات الوقائية أكثر فعالية من حيث التكلفة بشكل ملحوظ من الإصلاحات التفاعلية، خاصة في أنظمة نقل السوائل لمسافات طويلة باستخدام خراطيم عالية القيمة مثل الخراطيم المسطحة المصنوعة من مادة TPU.
استخدم مفتاح عزم الدوران بدلاً من الشعور بجميع وصلات البانجو ذات الضغط العالي أو الحرجة للسلامة.
تأكد من أن وجوه التزاوج نظيفة ومسطحة وخالية من النتوءات والطلاء والحطام قبل التجميع.
حدد مواد الغسيل والتركيب المتوافقة مع السوائل ودرجة الحرارة والتعرض البيئي.
قم بتوجيه الخراطيم لتجنب الانحناء المفرط بالقرب من التركيب وتوفير ما يكفي من الركود لمنع التحميل الجانبي على آلة البانجو.
افحص توصيلات البانجو بشكل دوري من أجل:
تم فحص إحكام الترباس مقابل عزم الدوران المحدد أثناء عمليات إيقاف التشغيل الآمنة.
حالة سطح الختم والتآكل المرئي.
سلامة تجعيد الخرطوم وأي حركة أو قلق عند التجعيد.
بقع الزيت أو الوقود أو الماء حول التركيب.
زيادة وتيرة الفحص في التطبيقات ذات الاهتزازات العالية أو الضغط العالي أو التآكل مثل معدات الطرق الوعرة والأنظمة البحرية ونقل المواد الكيميائية.
دعم الخراطيم بمشابك وأدلة لعزل تركيبات البانجو عن الاهتزازات والأحمال الديناميكية.
استخدم حلول الخراطيم المرنة، مثل مجموعات الخراطيم المسطحة المصنوعة من مادة TPU عالية الجودة، لتقليل الضغط المنقول مقارنةً بالأنابيب الصلبة.
في عمليات نقل المياه والزيوت والمواد الكيميائية الحديثة، توفر خراطيم TPU المسطحة جنبًا إلى جنب مع تركيبات البانجو القوية حلاً خفيف الوزن وعالي الضغط ومقاوم للتآكل بدرجة كبيرة. يمكن أن يعمل خرطوم TPU في درجات حرارة مرتفعة، ويحافظ على المرونة في درجات الحرارة المنخفضة، ويقاوم تآكل الوقود والزيت بشكل أفضل من العديد من خيارات المطاط التقليدية.
يدعم التجويف الداخلي الأملس للخرطوم المسطح المصنوع من مادة TPU التدفق الفعال ومنخفض الخسارة بكميات كبيرة على مسافات طويلة.
تعمل تقييمات الضغط العالي ومقاومة التآكل على تقليل مخاطر فشل الخراطيم التي يمكن أن تزيد من تحميل مفاصل البانجو من خلال ارتفاع الضغط أو التلف الميكانيكي.
تنتج تركيبات البانجو المجعدة بشكل صحيح على خرطوم TPU المسطح واجهة موحدة وقابلة للتكرار تقلل من التسربات عند إقرانها مع عزم الدوران الصحيح وإجراءات الصيانة.
بالنسبة لمصنعي خراطيم TPU المسطحة ذات التوجه الهندسي، يعد تحسين تصميم تركيبات البانجو واختيار المواد ومعايير التجميع بمثابة تمييز حاسم في مشاريع نقل السوائل العالمية.
إذا كانت عمليتك تواجه تسربات متكررة في تركيبات البانجو، فهذا هو الوقت المناسب للانتقال من إصلاحات التجربة والخطأ إلى الحلول الهندسية. من خلال العمل مع الشركة المصنعة للخراطيم المسطحة المصنوعة من مادة TPU التي تركز على الهندسة والتي يمكنها تصميم واختبار وتوريد مجموعات كاملة من الخراطيم والبانجو، يمكنك الحصول على إرشادات عزم الدوران الخاصة بالتطبيقات، ومواد غسيل وتركيب محسنة، وتوصيات توجيه مثبتة. اتصل بفريقنا الفني اليوم لمناقشة مشروعك الهيدروليكي أو الوقود أو نقل المياه واكتشف كيف يمكن لمجموعات الخراطيم المسطحة المصنوعة من مادة TPU مع تركيبات البانجو الدقيقة تحسين الموثوقية وتقليل تكاليف الصيانة والحفاظ على تشغيل نظامك بأمان بكامل طاقته.
اتصل بنا للحصول على مزيد من المعلومات!
ج1: لا يُنصح بإعادة استخدام غسالات سحق النحاس لأنها تتصلب بعد الضغط الأولي وقد لا تتشوه بدرجة كافية لإغلاقها بشكل موثوق عند إعادة التجميع. تساعد الغسالات الجديدة على استعادة أداء الختم المناسب.
ج2: تعتمد قيم عزم الدوران على حجم الترباس والمواد والتطبيق، لذلك يجب عليك دائمًا اتباع مواصفات الشركة المصنعة للمعدات. يعد استخدام مفتاح عزم الدوران المعاير هو الطريقة الأكثر موثوقية لتجنب كل من التشديد الزائد والإفراط في التشديد.
ج3: غالبًا ما تأتي التسريبات المستمرة بعد تركيب غسالات جديدة من أسطح مانعة للتسرب مخدوشة، أو عدم المحاذاة، أو خيوط تالفة، أو مادة الغسالة غير المتوافقة، أو عزم الدوران غير الكافي. عادةً ما يكون الفحص الكامل لجميع المكونات وإعادة التجميع الدقيق ضروريًا لحل المشكلة.
ج4: يمكن استخدام تركيبات البانجو في أنظمة الخراطيم المسطحة ذات الضغط العالي من مادة TPU عندما يتم تحديد حجمها وتصنيفها وتجميعها بشكل صحيح. يجب أن تتوافق جميع المكونات، بما في ذلك الخرطوم والتجهيزات والغسالات والمسامير، مع متطلبات توافق الضغط والسوائل في النظام.
ج5: في البيئات ذات الاهتزازات العالية أو الضغط العالي أو المسببة للتآكل، يجب فحص تركيبات البانجو بشكل متكرر على الأقل مثل الخراطيم المرتبطة بها. قم بزيادة فترات الفحص إذا لاحظت وجود بقع أو تآكل أو أي علامة على الارتخاء حول المفصل.
