Manguera de agua de fractura

Diseñada para fracturación de petróleo y gas y transferencia de superficie, esta manguera plana compuesta de TPU ofrece alta resistencia a la abrasión, bajo alargamiento y larga vida útil. Construido para arena, recorridos de arrastre largos, entrada y salida frecuente del carrete y climas severos, admite un flujo de gran volumen y larga distancia con un bajo costo de ciclo de vida.

Hogar » Categoría de producto » Manguera de agua de fractura

Manguera de agua de fractura

Fabricación de mangueras Sunmoon

ESPECIFICACIONES DEL PRODUCTO

Estructura:

• Tubo interior: TPU
• Cubierta exterior: TPU
• Refuerzo: cubierta de poliéster de tejido circular
• Rango de temperatura de funcionamiento: -60 °F a 176 °F (-50 °C a 80 °C)

Presupuesto:

• Diámetro interior (DI): 2'–20'; tamaños más grandes bajo pedido.
• Color estándar: Negro; colores personalizados disponibles.
• Longitud estándar: 660 pies (200 m); otras longitudes bajo pedido.
• Marca: opciones de marcas personalizadas y marcas privadas disponibles.
• Accesorios finales: Storz (DIN/alemán), Victaulic, Camlock; Otras opciones bajo petición.

MENSAJE

DATOS TÉCNICOS

IDENTIFICACIÓN		Tolerancia	Espesor		Presión de trabajo	Presión de estallido	Peso
pulgada	milímetros	milímetros	pulgada	milímetros	psi/bar	psi/bar	libras/pie	kilogramos/m

2''	50	52,8-54,8	0.098	2.50	250/17	750/51	0.356	0.53
2''	50	52,8-54,8	0.106	2.70	250/17	750/51	0.390	0.58
2''	50	52,8-54,8	0.118	3.00	410/28	1230/84	0.403	0.60
2,5''	65	63,5-65,5	0.110	2.80	250/17	750/51	0.410	0.61
3''	80	76,0-78,0	0.098	2.50	150/10	450/30	0.470	0.70
3''	80	76,0-78,0	0.110	2.80	250/17	750/51	0.504	0.75
3''	80	76,0-78,0	0.114	2.90	300/20	900/60	0.538	0.80
3''	80	76,0-78,0	0.142	3.60	410/28	1230/84	0.625	0.93
4'	100	102-104,5	0.110	2.80	150/10	450/30	0.685	1.02
4'	100	102-104,5	0.126	3.20	250/17	750/51	0.806	1.20
4'	100	102-104,5	0.150	3.80	300/20	900/60	0.941	1.40
4'	100	102-104,5	0.169	4.30	410/28	1230/84	1.109	1.65
4'	100	102-104,5	0.217	5.50	610/42	1830/126	1.331	1.98
5'	125	127-129	0.118	3.00	150/10	450/30	0.941	1.40
5'	125	127-129	0.126	3.20	200/14	600/42	1.075	1.60
6'	150	152-154	0.118	3.00	150/10	450/30	1.109	1.65
6'	150	152-154	0.138	3.50	200/14	600/42	1.277	1.90
6'	150	152-154	0.150	3.80	250/17	750/51	1.344	2.00
6'	150	152-154	0.161	4.10	300/20	900/60	1.613	2.40
6'	150	152-154	0.228	5.80	410/28	1230/84	2.150	3.20
6'	150	152-154	0.236	6.00	480/33	1440/100	2.285	3.40
8'	200	203,5-205,5	0.106	2.70	100/7	300/21	1.277	1.90
8'	200	203,5-205,5	0.134	3.40	150/10	450/30	1.546	2.30
8'	200	203,5-205,5	0.150	3.80	200/14	600/42	1.949	2.90
8'	200	203,5-205,5	0.165	4.20	250/17	750/51	2.150	3.20
8'	200	203,5-205,5	0.173	4.40	300/20	900/60	2.285	3.40
8'	200	203,5-205,5	0.224	5.70	410/28	1230/84	2.957	4.40
10'	250	254-257	0.102	2.60	70/5	210/15	1.680	2.50
10'	250	254-257	0.130	3.30	150/10	450/30	2.016	3.00
10'	250	254-257	0.157	4.00	200/14	600/42	2.554	3.80
10'	250	254-257	0.173	4.40	250/17	750/51	2.957	4.40
10'	250	254-257	0.193	4.90	300/20	900/60	3.360	5.00
12'	300	305-308	0.110	2.80	70/5	210/15	1.882	2.80
12'	300	305-308	0.161	4.10	150/10	450/30	2.957	4.40
12'	300	305-308	0.169	4.30	200/14	600/42	3.360	5.00
12'	300	305-308	0.197	5.00	250/17	750/51	3.696	5.50
12'	300	305-308	0.213	5.40	300/20	900/60	4.368	6.50
14'	350	359-364	0.165	4.20	150/10	450/30	3.696	5.50
14'	350	359-364	0.197	5.00	250/17	750/51	4.435	6.60
16'	400	412-417	0.130	3.30	100/7	300/21	3.226	4.80
16'	400	412-417	0.161	4.10	150/10	450/30	4.032	6.00
16'	400	412-417	0.220	5.60	200/14	600/42	5.242	7.80
20'	500	510-516	0.177	4.50	120/8	360/25	5.510	8.20

Las especificaciones se aplican únicamente a la manguera. La presión de trabajo potencial puede ser inferior a la especificada anteriormente para mangueras con

acoplamientos debido a la presión nominal de los acoplamientos o al tipo de montaje.

Control de calidad

Como fabricante profesional de mangueras de ingeniería, la calidad del producto sigue siendo la principal prioridad de Sunmoon. En consecuencia, empleamos un conjunto integral de métodos de prueba para garantizar que nuestras mangueras brinden una garantía de calidad impecable en aplicaciones de ingeniería del mundo real. A continuación se enumeran los diversos métodos de prueba que utilizamos para nuestros productos de mangueras:

Prueba de presión de trabajo
4 horas por manguera en una línea de prueba de presión de 260 m
Prueba de resistencia a la abrasión
Evaluación comparativa de rendimiento para cada cambio en la dureza de la resina (PVC/TPU) o formulación del material.
Prueba de presión de estallido
Verificación obligatoria para cada lote de materia prima y nuevo protocolo de proceso.
Prueba de adherencia de la cubierta
Comparación y verificación sistemática de la fuerza de unión para cada lote de producción.
Prueba antiestática
Pruebe cada manguera de aceite para que coincida con el estándar antiestático. Resistencia: máx. 4,9 ohmios/m (nominal); 0,98 Ohm/m (Medido bajo presión de trabajo).

Servicios personalizados en SUNMOON

En SUNMOON, no solo suministramos mangueras estándar: construimos soluciones de mangueras planas basadas en aplicaciones para diferentes condiciones de trabajo. Con años de experiencia en la fabricación de mangueras planas de TPU y NBR , entendemos que cada proyecto tiene diferentes requisitos de diámetro, presión, longitud, refuerzo, espesor de cubierta y accesorios.

Es por eso que ofrecemos una personalización flexible basada en su escenario de uso real, ayudándolo a obtener la manguera adecuada para transferencia de agua de fractura, sistemas de arrastre de estiércol, deshidratación, minería, derivación municipal y otras aplicaciones exigentes. El resultado es un mejor rendimiento, una vida útil más larga y una adaptación más práctica a su lugar de trabajo.

Preguntar

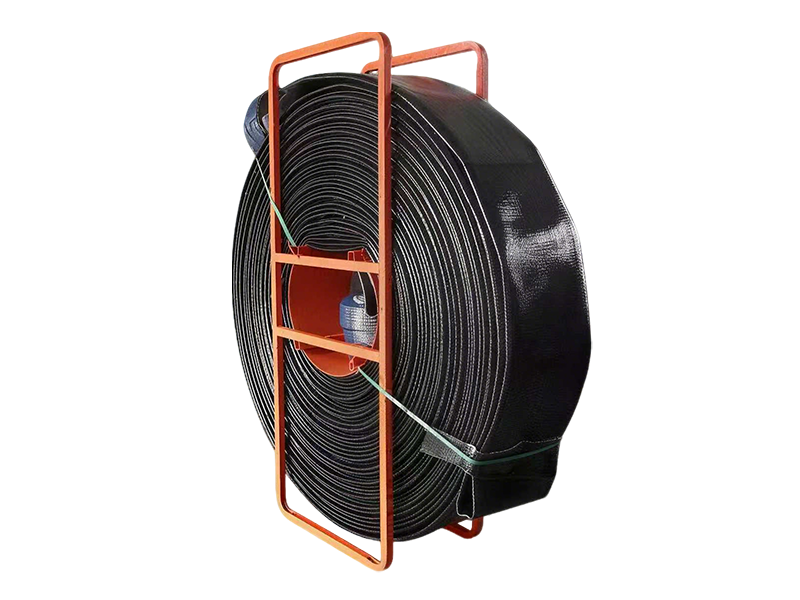

$Manguera de agua de fractura$

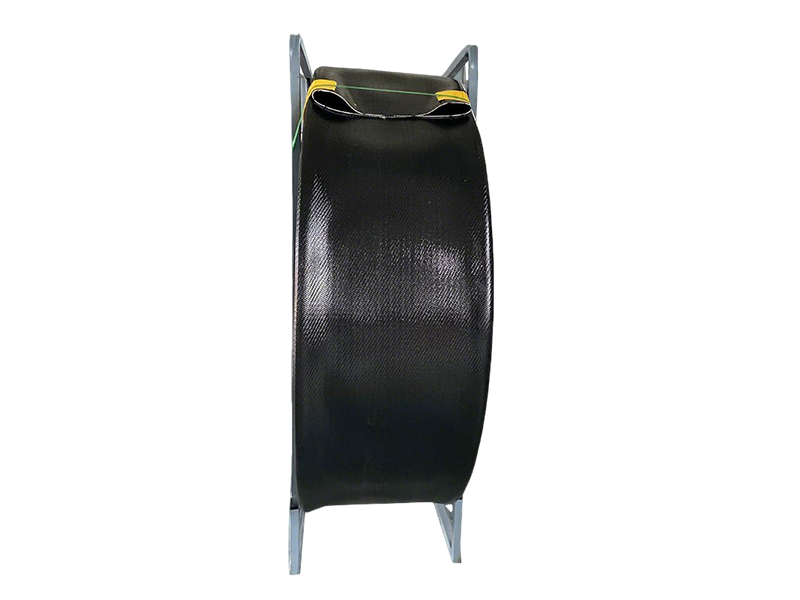

Detalle de manguera de agua Frac personalizada

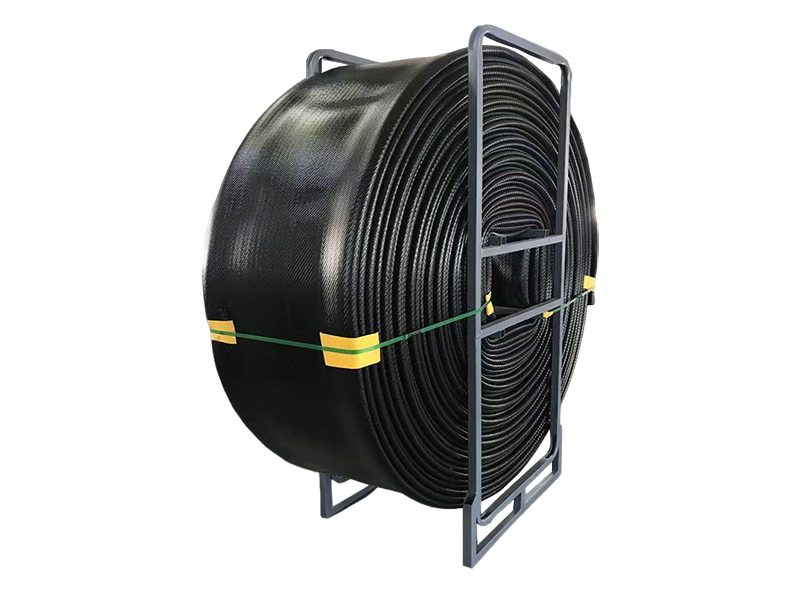

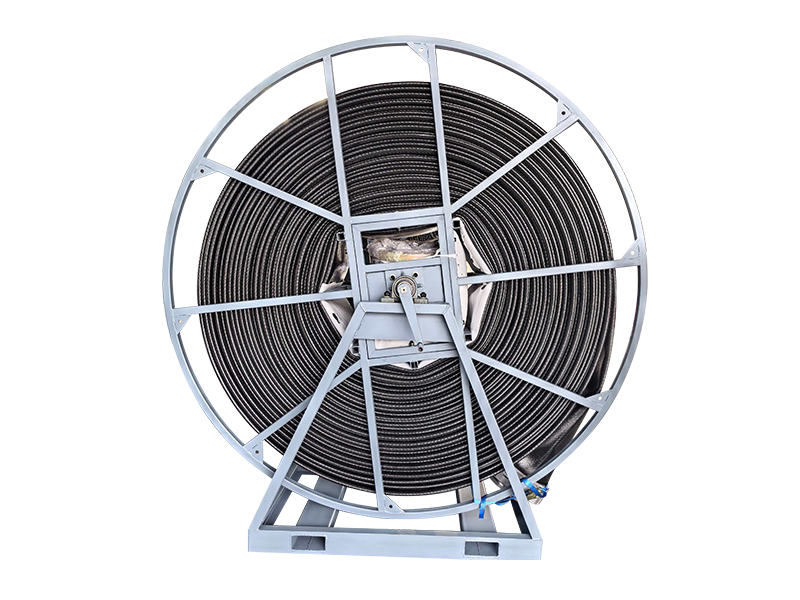

Fabricante de mangueras de agua Frac personalizadas

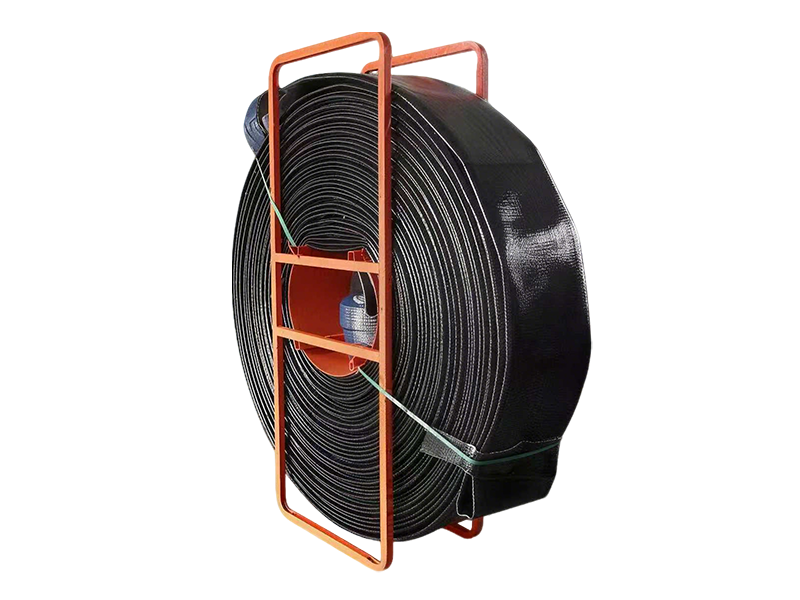

$manguera de agua de fractura$

Opciones de personalización

Personalización básica

●Longitud: carretes estándar y personalizados
●Diámetro y espesor de pared: adaptados a la presión y manipulación
●Opciones de color: para identificación de marca o lugar de trabajo
●Embalaje: cartón/palé/carrete/embalaje de exportación
●Logotipo y marcado: marca OEM, líneas de especificaciones, codificación por lotes
Personalización del sistema

●Acoplamientos: Camlock / Bauer / Storz / Brida / extremos personalizados
●Sistemas de carrete y despliegue: carretes / marcos / soluciones de almacenamiento
Personalización de materiales

●Actualizaciones de alta presión: opciones de refuerzo de aramida para necesidades de mayor presión
●Requisitos especiales: antiestático/UV/compuestos específicos (según sea necesario)
