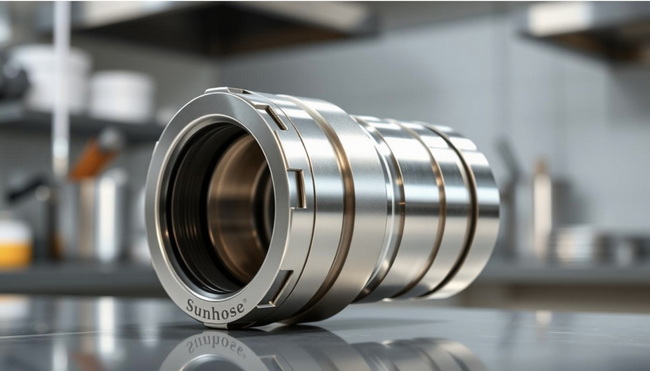

Los accesorios Camlock , también llamados acoplamientos de leva y ranura, son accesorios para mangueras de conexión rápida que le permiten conectar y desconectar mangueras y tuberías en segundos sin herramientas mientras mantienen un sello confiable y hermético. Se utilizan ampliamente en la transferencia de fluidos, manipulación de polvos y gránulos, y son la opción estándar para muchos sistemas de mangueras planas de TPU en entornos industriales exigentes.
Un accesorio Camlock es un acoplamiento de conexión rápida que une mangueras o tuberías mediante un mecanismo de palanca de leva en lugar de herramientas como llaves o abrazaderas. Consta de dos mitades coincidentes que se unen para crear una conexión segura y resistente a fugas para líquidos, gases, polvos o lodos.
- El adaptador macho (también llamado enchufe) tiene ranuras o patillas circunferenciales en su superficie exterior.
- El acoplador hembra tiene correspondientes brazos de leva y rebajes internos que enganchan estas orejetas cuando los brazos están cerrados.
- Cuando los brazos de leva giran hacia abajo, tiran del adaptador macho hacia el acoplador, comprimiendo la junta y creando un sello hermético.
- Para desconectar, el operador simplemente levanta los brazos, libera la presión y separa los accesorios.
Este principio mecánico simple es lo que hace que los accesorios Camlock sean tan rápidos, repetibles y fáciles de usar en el campo.
Los accesorios Camlock se utilizan dondequiera que se requieran cambios frecuentes de manguera o conexiones y desconexiones rápidas sin sacrificar la seguridad. En muchas industrias han reemplazado las uniones roscadas, bridadas o sujetas porque reducen la mano de obra, el tiempo de inactividad y el riesgo de fugas.
Las ventajas clave incluyen:
- Funcionamiento sin herramientas: los operadores pueden conectar y desconectar líneas sin llaves.
- Ahorro de tiempo: Ideal para cambios frecuentes de productos, equipos móviles o respuesta de emergencia.
- Reducción de fugas: los tamaños y juntas correctamente combinados proporcionan un sellado confiable bajo presión.
- Versatilidad: Disponible en una amplia gama de tamaños, materiales y configuraciones para mangueras, tuberías y puertos de equipos.
- Compatibilidad con mangueras planas: los Camlocks combinan extremadamente bien con mangueras de descarga planas de PVC y TPU para una transferencia de gran volumen y un despliegue rápido.
Los acoplamientos Camlock están estandarizados en varios tipos que describen cómo se conectan a mangueras o puertos roscados. Comprender estos tipos ayuda a los ingenieros y compradores a especificar exactamente lo que necesitan.
- Tipo A – Adaptador macho x rosca hembra
Conecta un camlock macho a un puerto roscado hembra, como un tanque, colector o válvula.
- Tipo B – Acoplador hembra x rosca macho
Se utiliza donde se necesita una conexión de manguera camlock en una salida con rosca macho.
- Tipo C – Acoplador hembra x vástago de manguera (lengüeta)
Ideal para conectar mangueras flexibles a un sistema camlock mediante abrazaderas de manguera.
- Tipo D – Acoplador hembra x rosca hembra
Común en entradas y salidas de equipos que necesitan una conexión rápida de manguera a través de un puerto roscado.
- Tipo E – Adaptador macho x vástago de manguera (lengüeta)
Proporciona un adaptador de leva macho directamente en el lado de la manguera.
- Tipo F – Adaptador macho x rosca macho
A menudo se monta permanentemente en bombas, tanques o tuberías como un punto de conexión de leva macho.
- Tipo DC – Tapa antipolvo (para adaptadores macho)
Cubre el camlock macho cuando no está en servicio, evitando suciedad y daños a la superficie de sellado.
- Tipo DP – Tapón antipolvo (para acopladores hembra)
Se conecta al acoplador para mantener alejados los contaminantes y proteger la interfaz de leva y ranura.
Objeto visual sugerido: inserte un cuadro etiquetado que muestre cada tipo (A–F, DC, DP) con un pequeño dibujo lineal y una descripción de una línea.
Seleccionar el material de camlock adecuado es fundamental para la seguridad, la vida útil y el cumplimiento normativo. Las principales opciones son acero inoxidable, aluminio, latón, polipropileno (PP) y nailon.
Material de bloqueo de leva | Ventajas clave | Principales limitaciones | Aplicaciones típicas |
Acero inoxidable | Alta resistencia; excelente resistencia a la corrosión; soporta altas temperaturas | Mayor costo; más pesado que el aluminio | Productos químicos corrosivos, ácidos, álcalis, alimentos y bebidas, productos farmacéuticos, vapor, alta mar. |
Aluminio | Ligero; rentable; buena resistencia general a la corrosión | No apto para medios muy ácidos o muy alcalinos; se oxida con el tiempo | Industria general, construcción, transferencia de agua, agricultura, transferencia de combustible (no corrosivo) |
Latón | Buena resistencia a la corrosión en agua; fácil de mecanizar; propiedades antimicrobianas | No recomendado con amoniaco o ciertos ácidos; relativamente caro | Transferencia de agua marina, salada, combustible y aceite, algunas líneas de agua de servicios públicos |
Polipropileno (PP) | Ligero; bajo costo; Buena resistencia química a muchos ácidos y álcalis. | Menor resistencia mecánica; capacidad limitada de alta temperatura | Agricultura, productos químicos suaves, transferencia de baja presión, sistemas temporales |
Nylon | Más fuerte y resistente a impactos que el PP; buena resistencia química y al calor | Absorbe la humedad, lo que puede afectar las dimensiones y el rendimiento. | Productos químicos industriales, aceites, combustibles en condiciones moderadas. |
Esta tabla se puede adaptar a datos estructurados para ayudar a los motores de búsqueda a comprender qué material se adapta a cada caso de uso.
La elección de camlocks requiere que la clasificación de presión, el tamaño nominal y la resistencia a la temperatura coincidan con las condiciones de funcionamiento reales. Ignorar cualquiera de estos factores puede provocar fallas prematuras o incidentes de seguridad.
Las presiones de trabajo máximas típicas para materiales de camlock comunes son:
- Acero inoxidable: Hasta alrededor de 250 psi en tamaños pequeños (por ejemplo, 0,5 a 2 pulgadas), disminuyendo en diámetros más grandes.
- Aluminio: similar al acero inoxidable en tamaños pequeños pero con clasificaciones más bajas en el rango de 2,5 a 6 pulgadas.
- Latón: Generalmente comparable al aluminio en la mayoría de los tamaños industriales.
- Polipropileno: a menudo entre 100 y 125 psi en tamaños pequeños, cayendo a aproximadamente 50 psi en diámetros más grandes.
Siempre verifique las clasificaciones exactas del fabricante para la serie y junta específicas.
El tamaño del Camlock se define por el tamaño de la manguera o tubería, no por las dimensiones generales del cuerpo.
- El tamaño del adaptador macho está determinado por el diámetro exterior del vástago o porción roscada.
- El tamaño del acoplador hembra está determinado por el diámetro interior del extremo de la manguera o de la entrada roscada.
El uso de tamaños que no coinciden, como una manguera de 2 pulgadas con un cierre de leva de 1,5 pulgadas, creará restricciones, turbulencias y riesgos de fugas.
- Los camlocks de acero inoxidable pueden soportar altas temperaturas y son adecuados para la transferencia de vapor y productos químicos calientes dentro de los límites de la junta.
- El aluminio tiene capacidad para temperaturas moderadas y es adecuado para la mayoría de los servicios de agua, combustible y aceite.
- El latón funciona bien en un amplio rango de temperaturas en agua y combustibles.
- El polipropileno y el nailon están limitados a altas temperaturas, por lo que siempre comprobar la temperatura máxima de servicio antes de especificarlos en procesos en caliente.
La junta es el elemento de sellado principal dentro del acoplador Camlock y debe cumplir con los requisitos de medio, temperatura e higiene para funcionar de manera confiable.
Las opciones comunes incluyen:
- NBR/Nitrilo: Buena resistencia al aceite y al combustible, muy utilizado para productos petrolíferos.
- EPDM: Excelente para agua caliente, vapor y muchos productos químicos; A menudo es estándar en los camlocks de plástico.
- Viton (FKM): Alta temperatura y resistencia química agresiva para servicios exigentes.
- PTFE o envuelta en PTFE: Máxima resistencia química a ácidos y álcalis fuertes.
- Silicona: Preferida en aplicaciones de alimentos y bebidas o farmacéuticas donde el rendimiento higiénico y la estabilidad de la temperatura son críticos.
Seleccionar una combinación compatible de material de junta y cuerpo mejora drásticamente la vida útil y reduce el tiempo de inactividad relacionado con fugas.
Los acoplamientos Camlock aparecen en una amplia gama de industrias porque hacen que las operaciones de mangueras sean más rápidas, seguras y modulares. Son especialmente valiosos en sistemas donde los equipos y las conexiones de proceso cambian con frecuencia.
Las áreas de aplicación típicas incluyen:
- Traslado de combustibles y aceites: Carga y descarga de camiones cisterna, conexión de mangueras a tanques de almacenamiento, bombas y unidades de filtración.
- Procesamiento químico: manipulación de ácidos, álcalis, disolventes y agua de proceso donde el cambio rápido es importante.
- Alimentos y bebidas: Camlocks sanitarios de acero inoxidable utilizados en circuitos CIP, transferencia de jarabe, mangueras de cervecería y líneas de lácteos.
- Agricultura e irrigación: conexión rápida de mangueras planas, bombas portátiles y líneas de distribución de campo.
- Construcción y deshidratación: Conexión de mangueras de descarga para bombas en sitios, túneles y minas.
- Marino y offshore: sistemas de combustible, agua de lastre y sentina que requieren acoplamientos robustos y resistentes a la corrosión.
Para los fabricantes de mangueras planas de TPU como Sunmoon, los acoplamientos camlock son un socio natural porque ambos están diseñados para una implementación rápida y un alto rendimiento en entornos exigentes. Juntos, forman una solución de tubería flexible e integrada.
- La manguera plana de TPU está construida con un refuerzo tejido de alta resistencia completamente incrustado en una resistente cubierta de poliuretano, creando una estructura única y homogénea sin adhesivos.
- Esta construcción ofrece excelente resistencia a la abrasión, alta capacidad de presión de trabajo y larga vida útil en operaciones de transferencia de fluidos.
- Cuando se combinan con camlocks del tamaño adecuado, las mangueras planas de TPU se convierten en una tubería modular que se puede implementar, ampliar o reconfigurar rápidamente en el campo.
Los escenarios típicos en los que destacan las mangueras planas de TPU y los camlocks incluyen:
- Trasvase de agua a larga distancia para agricultura o minería.
- Líneas temporales de extinción de incendios o control de emergencia de inundaciones.
- Trasvase de grandes volúmenes en proyectos de limpieza industrial, desagües de obras o circunvalaciones municipales.
Esta integración es especialmente valiosa para los clientes globales que necesitan sistemas de mangueras listos para el campo impulsados por ingeniería en lugar de componentes independientes.
El principio de funcionamiento es simple, pero un procedimiento claro ayuda a garantizar conexiones seguras y sin fugas. Un método consistente también mejora la capacitación y reduce el error del operador.
1. Inspeccione ambas mitades
- Revise las ranuras del adaptador macho y las levas del acoplador hembra en busca de daños, residuos o desgaste excesivo.
- Confirmar que la junta esté asentada correctamente y libre de grietas o cortes.
2. Alinear los accesorios
- Abrir completamente los brazos de leva en el acoplador hembra.
- Inserte el adaptador macho directamente en el acoplador hasta que las ranuras encajen en el hueco interno del acoplador.
3. Bloquee los brazos de la leva
- Girar ambos brazos de leva hacia abajo simultáneamente hasta que estén completamente cerrados.
- Este movimiento tira del adaptador macho hacia adentro, comprimiendo la junta y sellando la conexión.
4. Presurizar y comprobar
- Introducir lentamente líquido o aire a presión.
- Inspeccionar la junta en busca de goteos, nebulización o movimiento; si aparecen fugas, despresurice y vuelva a colocar la conexión.
5. Desconecta de forma segura
- Despresurizar la línea.
- Levante ambos brazos de leva hacia arriba para liberar el adaptador, luego retire la mitad macho del acoplador.
Elegir el camlock correcto es una decisión de múltiples factores que debe estructurarse para minimizar el riesgo y el costo de vida. Una lista de verificación sencilla ayuda a los diseñadores y compradores a evitar errores comunes.
- Identifique si está transfiriendo agua, combustible, aceite, productos químicos, productos alimenticios, lodos o aire.
- Compruebe si hay componentes corrosivos como ácidos, álcalis, disolventes, sal o desinfectantes.
Este paso impulsa la selección del material del cuerpo y el tipo de junta.
- Haga coincidir el tamaño del camlock con el diámetro nominal de la manguera o tubería para evitar cuellos de botella y fugas.
- Elija el tipo apropiado:
- Tipos de mango de manguera (C, E) para mangueras flexibles.
- Tipos roscados (A, B, D, F) para bombas, válvulas y colectores.
- Compare su presión máxima de trabajo y sobrepresión con la presión de trabajo nominal del accesorio en ese tamaño y material.
- Verifique que el material y la junta puedan soportar su rango de temperatura de funcionamiento con un margen de seguridad.
- Para aplicaciones alimentarias y farmacéuticas, prefiera acero inoxidable y materiales de junta compatibles, como EPDM o silicona.
- Para uso marino o marino, la resistencia a la corrosión y la resistencia mecánica son fundamentales.
- Para líneas temporales o de bajo riesgo, el PP o el nailon, rentables, pueden ser aceptables si las condiciones lo permiten.
- Los materiales de alta gama y los acoplamientos fundidos con precisión ofrecen una vida útil más larga y menos tiempo de inactividad en trabajos exigentes.
- En operaciones de gran volumen, menos fallas y cambios más rápidos generalmente superan la diferencia de precio inicial.
Una instalación adecuada influye en gran medida en la seguridad, la tasa de fugas y la vida útil. Seguir una secuencia controlada garantiza un conjunto de manguera repetible y de alta calidad.
1. Reúna los componentes
- Racores camlock macho y hembra (tipo y tamaño correctos).
- Manguera o manguera plana de TPU.
- Abrazaderas o casquillos de manguera adecuados.
- Llave o destornillador para abrazaderas, más sellador de roscas o cinta de PTFE si se utilizan conexiones roscadas.
2. Prepare el extremo de la manguera.
- Cortar la manguera a escuadra y eliminar rebabas o refuerzos sueltos.
- Asegúrese de que el orificio esté limpio, seco y libre de contaminación.
3. Instale el cierre de leva del vástago de la manguera.
- Primero deslice la abrazadera o abrazaderas sobre la manguera.
- Empuje la manguera completamente sobre el vástago del conector camlock; Una ligera torsión ayuda a que la manguera quede plana.
- Coloque la abrazadera de modo que cubra todas las crestas de las púas y luego apriete según la recomendación de torsión del fabricante.
4. Conexiones roscadas (si corresponde)
- Aplique sellador de roscas adecuado o cinta de PTFE a las roscas cónicas, si así se especifica.
- Apriete en el puerto de acoplamiento sin apretar demasiado, para evitar daños o distorsiones en la rosca.
5. Verificación funcional
- Conecte el par camlock y presurice suavemente el sistema.
- Reapretar abrazaderas o racores si se observa algún goteo o movimiento.
Una rutina de mantenimiento proactiva es crucial para la confiabilidad y el cumplimiento a largo plazo. Pequeñas comprobaciones periódicas pueden evitar fallos importantes y paradas no planificadas.
1- Inspeccionar periódicamente
- Revisar que los brazos de leva no estén doblados, agrietados o con juego excesivo.
- Examinar las juntas en busca de endurecimiento, cortes o ataques químicos.
2- Limpiar superficies críticas
- Elimine la acumulación de producto y las partículas de las ranuras, las caras de sellado y los brazos para mantener un asiento adecuado.
3- Reemplazar componentes desgastados
- Si un accesorio ya no se bloquea suavemente o los brazos no encajan completamente, reemplácelo lo antes posible.
- Cambie las juntas al primer signo de deformación o hinchazón.
4- Utilice tapas y tapones antipolvo
- Instale componentes DC y DP siempre que se desconecten las líneas para evitar suciedad, humedad y daños mecánicos.
5- Operadores de trenes
- Asegúrese de que el personal comprenda la secuencia de bloqueo correcta, la seguridad de la presión y los puntos de inspección básicos.
Estas prácticas reducen significativamente el tiempo de inactividad no planificado y los incidentes de seguridad relacionados con fugas.
Para un fabricante de mangueras planas de TPU impulsado por la ingeniería, los camlocks no son solo accesorios; son parte de un diseño a nivel de sistema centrado en la confiabilidad y la facilidad de uso. Tratar las mangueras y los acoplamientos como un único paquete de ingeniería aporta beneficios mensurables.
- Hacer coincidir la construcción de la manguera, el material del camlock y la junta con la aplicación permite optimizar todo el conjunto en cuanto a resistencia a la presión, la abrasión y los productos químicos.
- El diseño conjunto de longitudes de mangueras, tipos de levas y disposición de accesorios reduce el tiempo de montaje en el sitio y simplifica la logística.
- Para proyectos globales, las configuraciones de camlock estandarizadas ayudan a los clientes a escalar desde líneas piloto hasta redes completas sin rediseño.
Posicionar los camlocks como parte integral de una solución llave en mano de mangueras planas diferencia a un fabricante centrado en la tecnología de los proveedores de productos básicos.
Si su proyecto requiere sistemas de mangueras confiables y de rápido despliegue, asociarse con un fabricante de mangueras planas de TPU impulsado por la ingeniería que comprende la tecnología camlock puede reducir drásticamente el riesgo y el tiempo de puesta en servicio. Desde la selección y el tamaño del material hasta los conjuntos completos equipados con camlock, un equipo de expertos puede ayudarle a especificar la solución óptima para sus requisitos de presión, temperatura y productos químicos.
Dé el siguiente paso ahora: comparta sus condiciones operativas, solicite una manguera plana de TPU personalizada y una configuración de bloqueo de leva, y diseñe un sistema de manguera industrial que ofrezca un rendimiento seguro y eficiente desde el primer día.
¡Contáctenos para obtener más información!
Los accesorios Camlock suelen tener una capacidad nominal de hasta 250 psi en tamaños más pequeños de acero inoxidable y aluminio, pero la presión segura siempre depende del tamaño exacto, el material y la serie de productos. Debe consultar la hoja de datos del fabricante y aplicar un factor de seguridad adecuado para los efectos de sobretensión y temperatura.
A veces, un solo cuerpo de leva puede servir para ambos, pero se debe confirmar la compatibilidad química del metal y la junta para cada fluido. Muchas plantas utilizan conjuntos de mangueras exclusivos para medios específicos para evitar la contaminación cruzada y el ataque de materiales.
Un camlock es un acoplamiento de conexión rápida que une dos extremos de una tubería, mientras que una abrazadera de manguera simplemente asegura una manguera a una lengüeta o boquilla. Muchos conjuntos de mangueras utilizan ambos: una abrazadera de manguera para sujetar el vástago del camlock a la manguera y el camlock para conectarlo al equipo u otra manguera.
En aplicaciones higiénicas generalmente se prefieren los cierres de leva de acero inoxidable con juntas aptas para uso alimentario, como EPDM o silicona. Ofrecen excelente resistencia a la corrosión, facilidad de limpieza y aceptación regulatoria para el contacto con alimentos y productos químicos de limpieza.
No existe un intervalo fijo, porque la vida útil de la junta depende de la presión, la temperatura, el medio y la frecuencia del ciclo. Cualquier junta que muestre endurecimiento, hinchazón, agrietamiento o goteo persistente bajo un montaje adecuado debe reemplazarse inmediatamente.
[1] https://www.strongflex.com/project/camlock/
[2] https://www.proflow-dynamics.com/guide-to-camlock-fittings
[3] https://4starhose.com/complete-guide-to-camlock-fittings-types-applications-and-maintenance
[4] https://www.pvcfittingsonline.com/blogs/resource-center/understanding-camlock-fittings
[5] https://www.sealfast.com/camlock/
[6] https://camlockdirect.com/blogs/camlock-fittings-product-resources/what-are-camlock-fittings
[7] https://camlockdirect.com/blogs/camlock-fittings-product-resources/cam-lock-fitting-guide
[8] https://www.camlock-fittings.com/blog/post/a-comprehensive-guide-to- Different-types-of-cam-couplings
[9] https://www.strongflex.com/project/plastic-camlock-fittings/
[10] https://tameson.com/pages/camlock
[11] https://www.commercial-industrial-supply.com/blogs/resource-center/what-is-a-camlock-fitting
[12] https://www.sunmoonpipe.com/tpu-layflat-hose/
[13] https://www.sunmoonpipe.com/tpu-layflat-hose/tpu-lay-flat-hose.html
[14] https://www.strongflex.com/what-is-a-camlock-fitting/
