En proyectos a gran escala de transferencia de agua de fracturación , la manguera en sí es solo la mitad de la historia; la otra mitad es cómo conectarla de manera segura y eficiente a bombas de agua y tuberías de acero. Como fabricante chino especializado en mangueras de transferencia de agua de fractura de TPU y mangueras planas de poliuretano, , Sunmoon ha observado que la mayoría de las fallas, fugas y tiempos de inactividad se deben a un diseño deficiente de la conexión y no a la calidad de la manguera. [ manguera de luna de sol ]
Esta guía explica, tanto desde la perspectiva del ingeniero como del operador de campo, cómo conectar una manguera plana de poliuretano a las salidas de la bomba y a la tubería de acero usando tres métodos principales: accesorios roscados, juntas bridadas y conexiones de abrazadera (abrazadera de manguera) , y cómo elegir la solución adecuada para su proyecto.
La manguera plana de poliuretano (a menudo manguera plana de TPU) es una manguera de bobina plana de alta presión, resistente a la abrasión, ampliamente utilizada para transferencia de agua de fractura, deshidratación de minas, suministro de agua de emergencia municipal y suministro de agua agrícola . [ asoehose ]
Características clave:
- Estructura plana a redonda : se almacena como una bobina plana y se vuelve redonda bajo presión. [ piezas de suministro de riego ]
- Alta resistencia a la tracción y a la abrasión : Diseñado para terrenos accidentados, arrastre y trazados de larga distancia en campos petrolíferos. [ mangueracraftusa ]
- Amplio rango de temperaturas : las mangueras planas de TPU suelen funcionar entre -50 °C y 80 °C, cubriendo la mayoría de entornos industriales y de fractura. [ manguera para el sol ]
- Longitudes continuas largas : Se pueden suministrar en bobinas largas (hasta cientos de metros), reduciendo el número de uniones en las líneas de transferencia de agua. [ blog.mccrometer ]
Para la transferencia de agua de fractura, este tipo de manguera debe conectarse de forma segura a las salidas de bombas, colectores, líneas colectoras de acero y equipos del pozo . [ blog.mccrometer ]
Desde un punto de vista práctico de ingeniería, conectar una manguera de poliuretano blanda a una tubería de acero rígida o a la brida de una bomba plantea tres desafíos inmediatos:
- La manguera no se puede soldar ; debe depender de accesorios mecánicos y fuerzas de sujeción.
- La conexión debe soportar altas presiones de trabajo y frecuentes pulsos de presión durante las operaciones de fracking. [ furexenergía ]
- El conjunto debe ser fácil de instalar, mover y desmontar en el campo, a menudo bajo presión de tiempo y condiciones duras. [ hondotx ]
Como fabricante, Sunmoon resuelve esto ofreciendo extremos de manguera diseñados (roscados, bridados o con abrazadera) que coinciden con las bridas ANSI/ASME típicas, extremos de tubería roscados e interfaces de tuberías de acero personalizadas utilizadas en los yacimientos petrolíferos globales. [ instagram ]

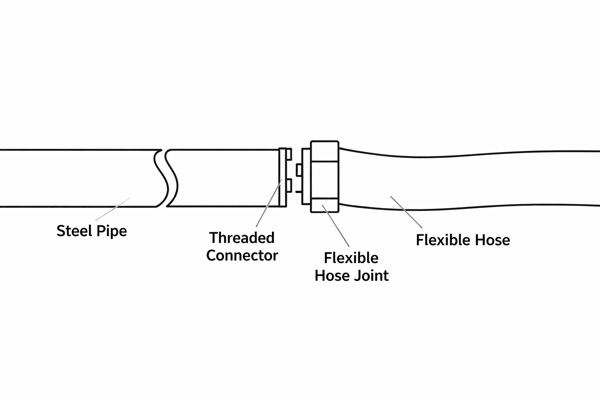

Con este método, la manguera plana de poliuretano termina con un acoplamiento de manguera (cola de manguera con extremo roscado) , mientras que el extremo de la tubería de acero está equipado con un conector roscado correspondiente (niple o unión de tubería) que se suelda o atornilla a la tubería. [ manguera orientflex ]
Montaje típico:
1. Instale un acoplamiento de manguera en el extremo de la manguera plana.
2. Suelde o atornille un adaptador roscado en el extremo del tubo de acero.
3. Utilice una unión roscada o una conexión roscada directa para unir el acoplamiento de manguera y el adaptador de tubería. [ mangueracraftusa ]
- Muy conveniente para montajes y desmontajes repetidos : los equipos pueden desenroscar rápidamente la junta durante la reubicación o el cambio de ruta de la línea. [ hondotx ]
- Buena compatibilidad : Los estándares de rosca (p. ej., NPT, BSP) permiten la conexión a accesorios, válvulas y medidores de flujo de tuberías de acero comunes. [ manguera orientflex ]
- Diseño de sistema flexible : fácil de insertar equipos adicionales como medidores de flujo, válvulas de retención o válvulas de alivio de presión en secciones roscadas. [ piezas de suministro de riego ]
- Piezas intermedias adicionales : Cada acoplamiento adicional introduce otro posible punto de fuga y un eslabón mecánico débil. [ furexenergía ]
- Costo del sistema ligeramente mayor : más accesorios y uniones aumentan los costos de material y mano de obra. [ mangueracraftusa ]
- Riesgo de daño a las roscas : el montaje/desmontaje frecuente en ambientes polvorientos o embarrados puede dañar las roscas si no se limpian y lubrican. [ furexenergía ]
Se recomiendan conexiones roscadas cuando:
- El proyecto requiere cambios o reubicaciones frecuentes del sistema (típico en operaciones de fracturación de plataformas de múltiples pozos). [ hondotx ]
- El sitio tiene muchas ramas de tubos de acero y necesita interfaces modulares flexibles.
- Necesita integrar instrumentación o válvulas fácilmente en la línea. [ blog.mccrometer ]

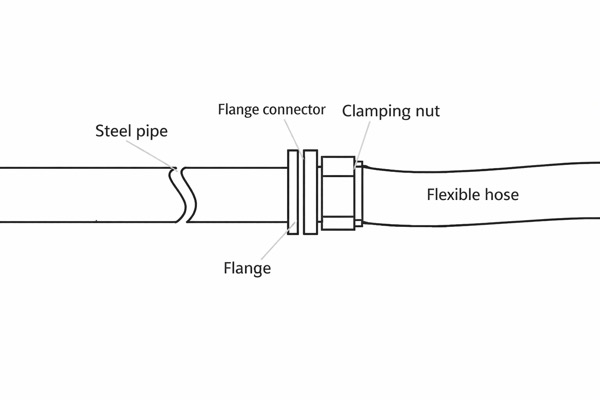

En un sistema bridado típico, la manguera plana de poliuretano termina con un acoplamiento de brida para manguera y la tubería de acero o la salida de la bomba está equipada con una brida estándar correspondiente . [ patentes.google ]
Pasos de montaje:
1. Sunmoon instala un acoplamiento de brida engarzado de fábrica en el extremo de la manguera. [ manguera de luna de sol ]
2. El extremo de la tubería de acero o la salida de la bomba ya tiene un cuello soldado o una brida deslizable . [ patentes.google ]
3. una Se coloca junta entre las dos bridas y luego se aprietan [ los pernos y las tuercas en forma de cruz para garantizar una presión de sellado uniforme. patentes.google ]
- Conexión mecánica muy estable : las juntas brida a brida soportan cargas dinámicas y de alta presión mejor que la mayoría de las conexiones rápidas. [ piezas de suministro de riego ]
- Compatible con salidas de bombas : la mayoría de las bombas industriales y de fractura salen de fábrica con salidas bridadas , lo que significa que puede conectarse directamente sin modificaciones. [ patentes.google ]
- Excelente rendimiento de sellado cuando se instala con juntas y torque adecuados, lo que minimiza el riesgo de fugas en la transferencia de agua a alta presión. [ furexenergía ]
- Accesorios más pesados : los acoplamientos de brida son significativamente más pesados que los simples accesorios roscados o de abrazadera, lo que aumenta la carga de trabajo de manipulación y transporte . [ mangueracraftusa ]
- Mayor tiempo de instalación : los técnicos deben alinear bridas, colocar juntas y apretar varios pernos; esto lleva más tiempo que simplemente apretar una unión o abrazadera. [ patentes.google ]
- Se requieren más herramientas y personal : para apretar correctamente las bridas a menudo se necesitan llaves dinamométricas y al menos dos trabajadores , especialmente en mangueras de gran diámetro. [ piezas de suministro de riego ]
Las conexiones de brida son ideales cuando:
- Se conecta directamente a salidas de bombas o colectores que ya tienen bridas. [ furexenergía ]
- El sistema opera a presiones más altas y requiere máxima estabilidad de conexión . [ mangueracraftusa ]
- La línea permanecerá en disposición semipermanente o de larga duración , donde la comodidad del desmontaje diario es menos importante.
La conexión de abrazadera (a menudo llamada abrazadera de manguera, abrazadera de banda o conexión de abrazadera de manguera ) es una solución más 'fabricada en el campo'. Requiere modificar el extremo de la tubería de acero , luego deslizar la manguera plana de poliuretano sobre la tubería y asegurarla con una o más abrazaderas de alta resistencia. [ manguera orientflex ]
Pasos típicos:
1. Mecanice o esmerile el extremo del tubo de acero para que quede redondo, liso y sin bordes afilados . [ manguera orientflex ]
2. Deslice el extremo de la manguera sobre el extremo del tubo de acero.
3. Instale una o varias abrazaderas de alta resistencia sobre la manguera y apriételas para generar suficiente presión radial para mantener la manguera en su lugar. [ manguera orientflex ]
En algunos casos, se puede utilizar un [ extremo de tubo con púas o un extremo con cuentas para mejorar el agarre. piezas de suministro de riego ]
- Costo de material más bajo : las abrazaderas y los tubos de acero simples son más baratos que los acoplamientos y bridas para mangueras diseñados. [ manguera orientflex ]
- Adecuado para la fabricación en el sitio : si el lugar de trabajo tiene capacidad de soldadura y mecanizado, las cuadrillas pueden modificar los extremos de las tuberías de acero localmente y adaptarse a cambios de diseño imprevistos. [ furexenergía ]
- Creación rápida de prototipos y reparación de emergencia : cuando falta o se daña un accesorio estándar, se pueden utilizar conexiones de abrazadera como solución temporal o de emergencia..
- Depende en gran medida de la mano de obra : si el extremo del tubo no es perfectamente redondo o si las abrazaderas no están apretadas uniformemente, la conexión puede deslizarse o tener fugas bajo presión. [ furexenergía ]
- No es ideal para presiones muy altas sin diseños reforzados o abrazaderas múltiples. [ piezas de suministro de riego ]
- Menos cómodo de ajustar : Aflojar y volver a apretar varias abrazaderas pesadas es más laborioso que manipular una unión o un acoplamiento rápido.
Las conexiones de abrazadera se recomiendan principalmente para:
- Proyectos sensibles al presupuesto donde el costo es la máxima prioridad y los niveles de presión son moderados.
- Ubicaciones con gran capacidad de mecanizado in situ pero acceso limitado a accesorios para mangueras especializados.
- Segmentos de una línea de corto plazo y bajo riesgo o uso de respaldo/emergencia.
A continuación se muestra una comparación práctica para ayudar a los ingenieros y gerentes de proyectos a elegir la solución adecuada para mangueras de transferencia de agua de fractura de poliuretano a tuberías de acero o conexiones de salida de bombas..
| Tipo de conexión | Estabilidad mecánica | Velocidad de instalación | Nivel de coste | Caso de uso típico | Nota clave |
|---|---|---|---|---|---|
| Racor roscado | Medio-alto ( piezas de suministro de riego ) | Rápido ( hondotx ) | Medio ( hosecraftusa ) | Líneas modulares, traslados frecuentes ( hondotx ) | El mejor equilibrio entre flexibilidad y confiabilidad |
| Conexión de brida | Muy alto ( piezas de suministro de riego ) | Medio-lento ( furexenergy ) | Medio-alto ( hosecraftusa ) | Salidas de bombas, líneas colectoras de alta presión ( patents.google ) | Preferido para juntas críticas de alta presión |
| Conexión de abrazadera | Bajo-medio ( piezas de suministro de riego ) | Medio ( orientflexhose ) | Bajo ( orientflexhose ) | Proyectos presupuestarios, arreglos de emergencia ( orientflexhose ) | Fuertemente dependiente de la mano de obra |

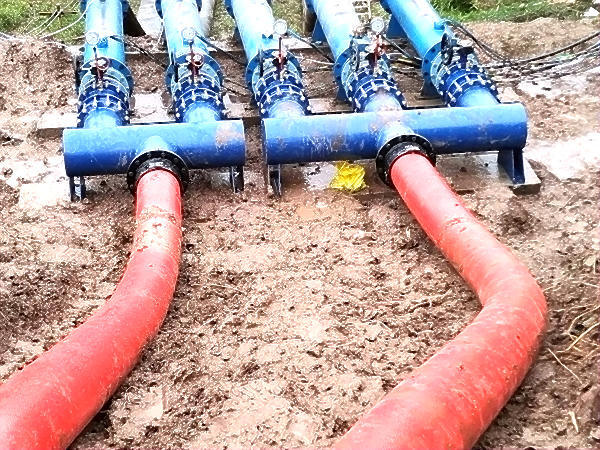

Desde el punto de vista de las operaciones en campos petroleros , muchos operadores estandarizarán los extremos de mangueras con bridas en bombas y colectores , mientras utilizan acoplamientos roscados o ranurados más adelante para mayor flexibilidad. [ patentes.google ]
Basándose tanto en la experiencia del fabricante como en las mejores prácticas de la industria para sistemas de mangueras de fractura, la siguiente lista de verificación le ayudará a crear conexiones más seguras y confiables. [ hondotx ]
- Revise la cubierta exterior de la manguera en busca de cortes, abrasiones profundas o abultamientos . [ piezas de suministro de riego ]
- Confirme que los accesorios (roscas o bridas) coincidan con la tubería o bomba en tamaño, presión nominal y estándar. [ mangueracraftusa ]
- Inspeccionar los extremos de las tuberías de acero en busca de redondez, rebabas y corrosión ; corregir los defectos antes de la instalación. [ manguera orientflex ]
- Utilice conexiones bridadas para salidas de bombas y juntas críticas de alta presión. [ patentes.google ]
- Utilice accesorios roscados cuando el diseño de la línea necesite ajustes frecuentes o conexión a válvulas e instrumentos. [ blog.mccrometer ]
- Utilice conexiones de abrazadera solo cuando la presión sea moderada y sea necesaria la fabricación en campo, y preferiblemente en segmentos no críticos. [ manguera orientflex ]
1. Limpie ambas caras de la brida y asegúrese de que la junta no presente daños. [ furexenergía ]
2. Alinee las bridas de modo que los orificios de los pernos coincidan sin forzar.
3. Inserte los pernos y apriételos en forma de estrella (en forma de estrella) hasta alcanzar el par recomendado. [ furexenergía ]
4. Presurice el sistema lentamente y verifique si hay fugas a baja presión antes de alcanzar la presión de funcionamiento total. [ piezas de suministro de riego ]
Para conexiones roscadas , aplique sellador de roscas adecuado o cinta de PTFE si es necesario y evite un torque excesivo que pueda agrietar los accesorios o deformar el acoplamiento de la manguera. [ mangueracraftusa ]
Para conexiones de abrazadera , asegúrese de:
- La manguera cubre completamente el extremo del tubo mecanizado. [ manguera orientflex ]
- Las abrazaderas son de alta resistencia y resistentes a la corrosión y se instalan en filas dobles o triples para diámetros mayores o presiones más altas. [ piezas de suministro de riego ]
- Después de la instalación, realice una prueba de presión de acuerdo con el estándar de su empresa o las regulaciones locales. [ furexenergía ]
- Durante la operación, patrullar periódicamente la línea, centrándose en los puntos de conexión, curvas y cruces de vías . [ hondotx ]
- Si ve filtraciones, ruidos anormales o movimiento de la manguera , despresurice y repare inmediatamente.
Jiangsu Sunmoon Shale Gas High Pressure Hose Co., Ltd. es un fabricante chino especializado que integra diseño, producción y venta de mangueras planas de TPU y PE de alta presión para gas de esquisto, minería, agricultura y suministro de agua de emergencia. [ instagram ]
Desde el punto de vista del comprador, lo que distingue a Sunmoon en aplicaciones de transferencia de agua de fracturación es:
- Gama completa de especificaciones : Tamaños adecuados para líneas de transferencia de fuente a pozo, de pozo a pozo y de pozo a pozo , que admiten proyectos de alto flujo y larga distancia. [ acefluidos ]
- Soluciones de conexión y extremos de manguera personalizados : accesorios bridados, roscados, ranurados y otros diseñados para integrarse con diferentes estándares regionales y diseños de sitio. [ manguera de luna de sol ]
- Rendimiento y costo equilibrados : construcción plana de TPU de alto rendimiento con resistencia a la abrasión y a los productos químicos a un precio competitivo para los mercados internacionales. [ asoehose ]
- Filosofía de diseño orientada al campo : todo el proceso de producción se gestiona teniendo en cuenta las realidades de la transferencia de agua de fractura: arrastre sobre terreno accidentado, despliegue rápido y reubicación frecuente. [ instagram ]
Para muchos clientes extranjeros, esto significa que pueden obtener conjuntos de mangueras listos para usar que llegan con conexiones preinstaladas diseñadas para sus configuraciones de bomba y tubería, en lugar de ensamblar el sistema en el sitio.
A partir de años de comentarios de campo, varias prácticas simples extienden dramáticamente la vida útil de ambas mangueras y sus conexiones:
- Evite curvas pronunciadas en la conexión : utilice un radio de curvatura mínimo y considere soportes o rampas de soporte donde las mangueras cambian de dirección o cruzan carreteras. [ piezas de suministro de riego ]
- Proteger contra la abrasión : en los puntos de contacto con rocas, bordes de acero u hormigón, agregue fundas o almohadillas protectoras . [ piezas de suministro de riego ]
- Mantenga limpias las roscas y las caras de las bridas : la suciedad y la arena atrapadas en las roscas o juntas son una causa común de fugas. [ manguera orientflex ]
- Documente los resultados de las pruebas de torsión y presión : trate las juntas críticas como cualquier otra interfaz de recipiente a presión y mantenga registros. [ furexenergía ]
Estos hábitos cuestan muy poco pero pueden reducir significativamente el tiempo de inactividad no planificado y la frecuencia de reemplazo de mangueras.
Elegir entre conexiones roscadas, bridadas y de abrazadera no es solo una decisión técnica: afecta directamente la seguridad, la velocidad de implementación y el costo total del proyecto. Si comparte su modelo de bomba, diseño de tubería, presión de trabajo y frecuencia típica de reubicación , el equipo de ingeniería de Sunmoon puede recomendar:
- La mejor combinación de conexión para diferentes partes de tu línea
- adecuados Paquetes de tipo, diámetro y longitud de manguera
- Un conjunto personalizado de conjuntos de mangueras entregados listos para instalar
Si está planificando un proyecto de transferencia de agua de fractura o de suministro de agua a gran escala, comuníquese con Sunmoon para analizar una solución personalizada de manguera y conexión optimizada para las condiciones de su campo y su presupuesto. [ instagram ]
Si necesita la máxima estabilidad y se conecta directamente a una bomba o un colector de alta presión , las conexiones bridadas suelen ser la primera opción. Si su sistema requiere cambios frecuentes de diseño, integración de válvulas y derivaciones flexibles , los accesorios roscados a menudo brindan un mejor equilibrio entre conveniencia y confiabilidad. [ hondotx ]
Las conexiones de abrazadera pueden ser seguras a presiones moderadas si el extremo de la tubería está preparado adecuadamente y se utilizan múltiples abrazaderas de alta resistencia. Para secciones críticas y de alta presión , los fabricantes y las pautas de la industria generalmente recomiendan conexiones roscadas bridadas o diseñadas para una mejor seguridad mecánica. [ manguera orientflex ]
Por lo general, los ingenieros de Sunmoon solicitarán la presión de trabajo, el tipo de fluido, la temperatura, el caudal deseado, el estándar de salida de la bomba, el tamaño y el estándar de la tubería y la longitud esperada de la línea . Con estos datos, pueden proponer el diámetro de manguera, el espesor de pared, el material y el tipo de conexión adecuados , junto con los factores de seguridad recomendados. [ manguera para el sol ]
Utilice juntas y accesorios compatibles y de alta calidad , siga los procedimientos de ajuste adecuados y realice una prueba de presión antes de la operación a escala completa . La inspección periódica durante el funcionamiento y el reemplazo oportuno de juntas desgastadas o acoplamientos dañados son igualmente importantes. [ hondotx ]
Sí, las mangueras planas de TPU de alta calidad están diseñadas para funcionar a temperaturas bajo cero , a menudo hasta aproximadamente -50 °C, manteniendo al mismo tiempo la flexibilidad y la resistencia a la presión. En ambientes extremadamente fríos, la presurización gradual y el almacenamiento adecuado reducen aún más el riesgo de daños. [ asoehose ]
