En las minas profundas, la deshidratación no es sólo otra partida más en la hoja de gasto de capital: es la delgada línea entre la producción continua y un cierre no planificado que puede costar cientos de miles de dólares por turno. Como alguien que ha pasado años trabajando con ingenieros de minas, especialistas en bombas y equipos de adquisiciones en sistemas planos de alta presión, he observado que las mangueras de poliuretano termoplástico (TPU) para pozos reemplazan silenciosamente las sartas de acero galvanizado en algunos de los entornos subterráneos más hostiles del mundo. [ zyfire ]
Desde una perspectiva operativa y de costo del ciclo de vida, el drenaje profundo de minas es una de las áreas donde las mangueras verticales planas de TPU ahora superan claramente a las tuberías galvanizadas tradicionales en términos de seguridad, velocidad, logística y costo total de propiedad. [ medio oeste ]
Las minas profundas están avanzando más allá de los 1.000 m de profundidad en muchas regiones, con un alto flujo de agua subterránea, una química agresiva y un acceso limitado. Los sistemas de deshidratación deben mover grandes volúmenes de agua (a menudo con sólidos) las 24 horas del día, bajo alta presión y a través de espacios verticales y horizontales reducidos. [ zyfire ]
Los desafíos clave que enfrentan los operadores mineros incluyen:
- Alta carga estática y presión : las bombas y las líneas ascendentes funcionan habitualmente a varios cientos de psi.
- Agua abrasiva y químicamente agresiva: Los sólidos en suspensión, el bajo pH y las sales disueltas atacan los sistemas metálicos.
- Acceso y espacio libre limitados: los ejes estrechos, las curvas y los respaldos bajos hacen que el manejo de tuberías rígidas sea lento y riesgoso. [ aquellos del medio oeste ]
- Alto coste del tiempo de inactividad: Cada hora que una bomba está fuera de servicio puede detener la producción en el nivel afectado.
En este contexto, cualquier tecnología que reduzca el tiempo de instalación, mejore la confiabilidad y reduzca el mantenimiento no planificado se amortiza rápidamente. [ aquellos del medio oeste ]
Durante décadas, la tubería ascendente de acero galvanizado ha sido la opción predeterminada para pozos profundos y achique de minas porque es familiar, resistente y está ampliamente disponible. Sin embargo, a medida que aumentan las profundidades, los flujos y los requisitos de seguridad, sus limitaciones son más obvias bajo tierra. [ edwin-bomba ]
El acero galvanizado en caliente se basa en un recubrimiento de zinc para protegerlo contra la corrosión, que funciona razonablemente bien en muchos ambientes acuáticos pero no es inmune al agua agresiva de la mina. Con el tiempo, la corrosión, las picaduras y la acumulación de incrustaciones reducen el diámetro interno, aumentan la pérdida de carga y aumentan el consumo de energía. [ galvanizar ]
Los problemas típicos con los elevadores de acero galvanizado en minas profundas incluyen:
- Tubérculos internos de corrosión y óxido que reducen el flujo y pueden contaminar el agua bombeada. [ galvanizar ]
- Corrosión externa donde el revestimiento se daña durante la manipulación o en las uniones roscadas.
- Fatiga en acoples y roscas por ciclos de arranque y parada de bombas y vibraciones.
En agua de mina con alto contenido de sólidos o bajo pH, estos mecanismos pueden acortar significativamente la vida útil efectiva de las sartas galvanizadas en comparación con alternativas no metálicas. [ servicio scwell ]
La tubería ascendente de acero es pesada, rígida y articulada, tres características que impiden operaciones rápidas y seguras en pozos profundos. Cada sección debe alinearse, roscarse o acoplarse manualmente, apretarse y bajarse con un equipo de elevación. [ diario del pozo de agua ]
Esto tiene varias consecuencias:
- Más horas de trabajo por metro de riser instalado, especialmente en profundidad.
- Mayor riesgo de caída de objetos y lesiones por pellizco durante el montaje y el desmontaje.
- Necesidad de grúas, torres de perforación y áreas de preparación más grandes.
Incluso con equipo de manipulación especializado, instalar cientos de metros de tubo ascendente de acero en un pozo confinado puede llevar días, tiempo que las minas modernas ya no toleran fácilmente. [ diario del pozo de agua ]

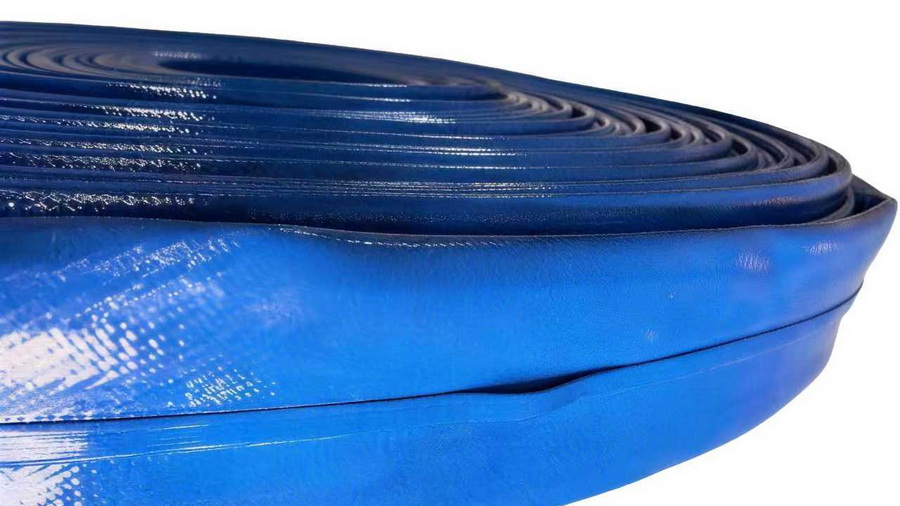

Una manguera para pozo ascendente de TPU es una manguera plana de alta presión extruida de poliuretano termoplástico a través de una camisa de refuerzo de poliéster o poliamida de tejido apretado. El proceso de 'extrusión a través del tejido' crea una estructura homogénea donde el revestimiento, el refuerzo y la cubierta actúan como una sola unidad integrada . [ zyfire ]
Las características planas típicas de TPU para deshidratación de minería incluyen:
- Cubierta y liner de TPU, con alta resistencia a la abrasión, químicos, hidrólisis y hongos. [ zyfire ]
- Refuerzo de poliéster de alta tenacidad con tejido circular.
- Presiones de trabajo de hasta 610 psi con presiones de estallido de hasta 1 830 psi para tamaños seleccionados. [ zyfire ]
- Rango de temperatura de funcionamiento de aproximadamente −50 °C a +80 °C, adecuado para la mayoría de los climas de minas. [ zyfire ]
Al ser plana, la manguera ascendente de TPU se suministra en largos tramos continuos (normalmente desde 100 m hasta 400 m por carrete, dependiendo del diámetro), lo que reduce drásticamente el número de uniones. [ medio oeste ]
A continuación se muestra una comparación práctica de la manguera ascendente plana de TPU versus el acero galvanizado para el drenaje profundo de minas.
| Dimensión | Manguera ascendente de pozo de TPU | Tubo ascendente de acero galvanizado |
|---|---|---|
| Peso por metro | Bajo; fácil manejo manual, menos carga de elevación ( zyfire ) | Alto; requiere equipo de levantamiento pesado ( waterwelljournal ) |
| Resistencia a la corrosión | Excelente resistencia química y a la hidrólisis ( zyfire ) | Dependiente de la capa de zinc; Puede corroerse en el agua de la mina ( galvanizeit ). |
| Resistencia a la abrasión | Cubierta exterior muy alta optimizada para el desgaste ( zyfire ) | Moderado; Los daños en el revestimiento exponen el acero desnudo ( galvanizado ). |
| Velocidad de instalación | Hasta millas desplegadas en horas por tripulaciones pequeñas ( aquellas del medio oeste ) | A menudo hay días para instalar tuberías articuladas ( aquellas del medio oeste ) |
| Flexibilidad en espacios reducidos | Altamente flexible; hace curvas, pasa obstáculos ( medio oeste ) | Rígido; necesita tramos rectos y curvas de gran radio |
| Recuento de juntas y riesgo de fugas. | Muy pocas uniones por cuerda ( aquellas del medio oeste ) | Muchas uniones roscadas/acopladas, mayor potencial de fuga |
| Almacenamiento y transporte | Compacto en carretes, largas longitudes por remolque ( medio oeste ) | Cargas de camiones múltiples y voluminosas para recorridos largos |
| Ciclo de vida y mantenimiento | Larga vida útil con bajo mantenimiento ( zyfire ) | Más corto en aguas agresivas; más mantenimiento ( galvanizeit ) |
Desde el punto de vista de un especialista, hay cinco áreas de rendimiento decisivas en las que las mangueras de subida de pozos de TPU superan claramente al acero galvanizado en la deshidratación profunda de minas.
Los datos de campo de proveedores de mangueras de TPU en aplicaciones mineras muestran que un equipo de tres personas puede desplegar hasta 1 milla de manguera de TPU de 12' en 1 a 2 horas. En la superficie, un equipo podría instalar solo alrededor de 1000 pies de tubería rígida de 12' en un día completo, una diferencia de orden de magnitud en productividad. [ medio oeste ]
Para deshidratación profunda de minas:
1. El carrete de manguera se coloca cerca del eje o de la pendiente.
2. El elevador de TPU se baja continuamente con la bomba conectada, con sólo unas pocas abrazaderas y accesorios.
3. Se elimina la alineación y torsión de docenas de juntas de acero.
Esta rápida movilización reduce el tiempo entre la inundación y el bombeo a plena capacidad, lo que protege directamente la producción y los equipos. [ medio oeste ]
Debido a que la manguera de TPU es más liviana y flexible, las cuadrillas trabajan con carretes y abrazaderas en lugar de secciones rígidas y pesadas. Esto reduce significativamente: [ zyfire ]
- Duraciones de carga suspendida en el eje.
- Peligro de lesiones en las manos en roscas y bridas.
- Trabajos en altura alrededor de racks de tuberías y escenarios.
Desde la perspectiva de un gerente de seguridad, este es uno de los beneficios más convincentes de cambiar de elevadores galvanizados a sistemas planos de TPU en pozos y declives profundos. [ diario del pozo de agua ]
Los compuestos de TPU utilizados para las mangueras de drenaje de minería exhiben una excelente resistencia a la hidrólisis, a muchos productos químicos y al ataque microbiano. Esto los hace ideales para manejar agua de mina agresiva que tiende a socavar los recubrimientos de zinc y el acero desnudo con el tiempo. [ galvanizar ]
En la práctica, esto significa:
- Rugosidad de la superficie interna estable para una pérdida de carga predecible durante la vida útil de la manguera.
- No hay incrustaciones de óxido que se desalojen en las bombas o líneas de descarga.
- Intervalos de servicio más largos y menos reemplazos de elevadores no programados.
Cuando las cadenas galvanizadas pueden necesitar un reemplazo parcial después de años de exposición, los sistemas ascendentes de TPU de calidad a menudo continúan en servicio con una degradación mínima en el rendimiento. [ servicio scwell ]

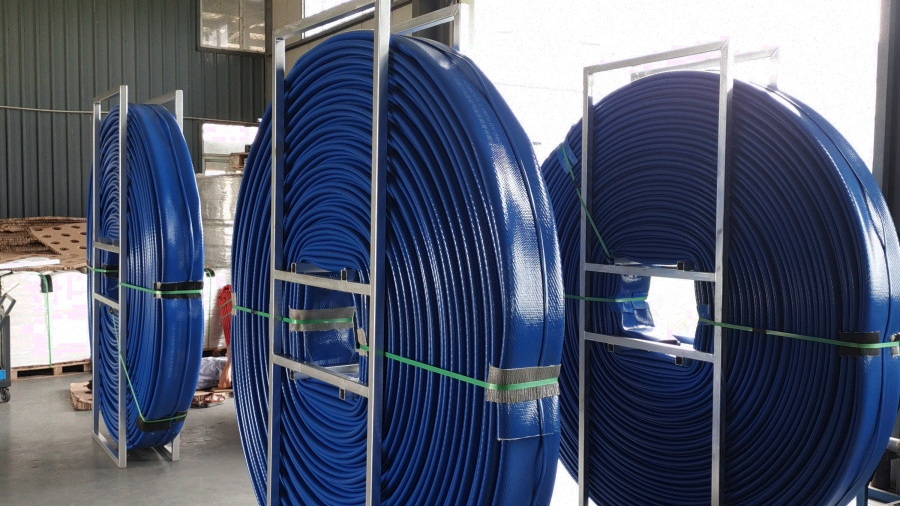

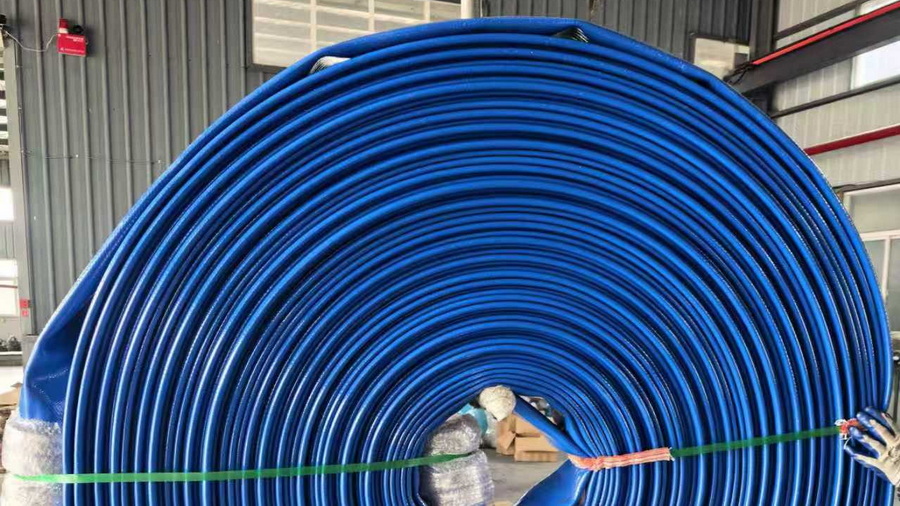

La manguera ascendente plana de TPU se suministra en largos tramos continuos en carretes compactos. Un solo remolque de plataforma puede transportar varios kilómetros de manguera, mientras que un área de almacenamiento de 10' × 40' puede acomodar distancias similares. Por el contrario, la misma longitud de elevador de acero galvanizado requiere múltiples cargas de camiones, grandes patios y una importante infraestructura de apilamiento. [ diario del pozo de agua ]
En minas profundas con escasa superficie de depósito y horarios de pozos congestionados, esta ventaja logística simplifica la planificación y reduce los costos de movilización. [ medio oeste ]
Por metro, la manguera ascendente de TPU suele ser comparable a los sistemas de tuberías de alta calidad. Los verdaderos ahorros provienen de: [ zyfire ]
- Menos horas de mano de obra en instalación y recuperación.
- Menor tiempo de inactividad durante cambios de bomba o ampliaciones de nivel.
- Mayor vida útil en agua agresiva y condiciones abrasivas.
Cuando la deshidratación es una misión crítica, el valor de poner las bombas en funcionamiento rápidamente y mantenerlas funcionando de manera confiable generalmente supera cualquier pequeña ventaja de precio inicial de las tuberías de acero galvanizadas. [ galvanizar ]
En minas de carbón, roca dura y metales básicos, las mangueras verticales planas de TPU ya han demostrado ser una alternativa más inteligente a las líneas rígidas de acero y HDPE. [ instagram ]
Las aplicaciones típicas incluyen:
- Deshidratación de pozos profundos con bombas sumergibles.
- Deshidratación en rampa y descenso donde las líneas deben seguir curvas cerradas.
- Respuesta de emergencia a inundaciones y bombeo de derivación temporal.
- Líneas permanentes de descarga de alta presión a lo largo del canal principal de transporte.
Un caso documentado informa sobre mangueras de TPU de gran calibre desplegadas en minas de carbón subterráneas para mover grandes volúmenes de agua, con la capacidad de instalar 4 kilómetros de manguera en tan solo unas pocas horas, lo que permite una rápida reanudación de la producción después de la entrada de agua. [ medio oeste ]

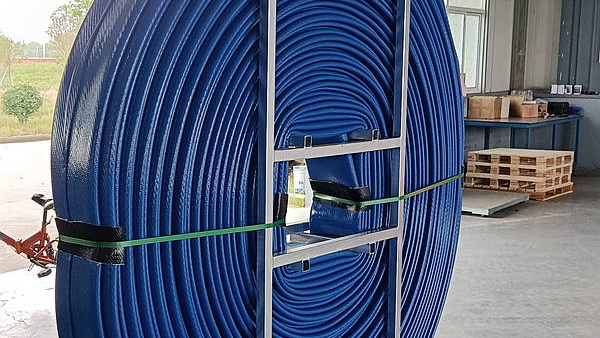

Sunmoon se especializa en tecnología de mangueras planas de TPU de alta presión diseñadas para transferencia de agua a larga distancia, rescate en minas y drenaje de emergencia. Basándose en más de 20 años de experiencia en la fabricación de mangueras y miles de medidores instalados en minería, dragado e irrigación a gran escala, Sunmoon se enfoca en adaptar la construcción de mangueras a las condiciones mineras del mundo real. [ tubo de luna de sol ]
Las características de diseño clave utilizadas para aplicaciones de drenaje de minas profundas y de pozos incluyen:
- ID personalizado y clasificación de presión : diámetros desde tamaños de pozos ascendentes pequeños hasta drenajes de minas de gran diámetro, con presiones de trabajo adaptadas a su altura estática y curva de bomba. [ tubo de luna de sol ]
- Cubierta exterior extragruesa: optimizada para resistencia a la abrasión en paredes de roca rugosas y bordes afilados en el eje. [ zyfire ]
- Refuerzo de alta tenacidad: Poliéster de filamento tejido circular para soportar cargas dinámicas provenientes de arranques de bombas y golpes de ariete. [ tubo de luna de sol ]
- Estabilidad química y UV: Garantiza el rendimiento en segmentos de enrutamiento tanto subterráneos como superficiales. [ sunmoonlayplanos ]
Con capacidades internas de extrusión y tejido, Sunmoon puede personalizar la longitud, el color, las interfaces de acoplamiento y la marca para alinearse con los estándares y códigos de seguridad de su mina. [ sunmoonlayplanos ]
Desde un punto de vista de ingeniería, seleccionar la manguera de subida de pozo de TPU adecuada para la deshidratación profunda de minas es un proceso estructurado. A continuación se muestra un enfoque práctico paso a paso utilizado en muchos proyectos exitosos.
1. Determine la altura estática máxima (desde la profundidad de ajuste de la bomba hasta el punto de descarga).
2. Calcule las pérdidas por fricción según el caudal objetivo y la longitud de la línea.
3. Confirme la curva de rendimiento de la bomba y la presión máxima de trabajo.
Esto define la presión de trabajo de la manguera requerida y el factor de seguridad.
Utilizando datos de flujo y altura, seleccione un diámetro interno que mantenga la velocidad dentro de límites aceptables para minimizar la pérdida por fricción y el desgaste. Luego elija la clase de presión (por ejemplo, presión de trabajo de 250 psi, 300 psi o 410 psi) que proporcione al menos un margen de seguridad de explosión de 3:1. [ zyfire ]
Cuando sea posible, elija longitudes continuas que minimicen las juntas; los rangos comunes son de 100 a 400 m, según la configuración del eje. Los acoplamientos deben ser ranurados o compatibles con la descarga de la bomba y las tuberías de superficie. [ aquellos del medio oeste ]
- Confirmar la capacidad del polipasto y aparejos para el manejo de carretes.
- Definir la secuencia de descenso de la bomba y la manguera, incluidos los intervalos de sujeción en el eje.
- Capacitar al personal sobre las mejores prácticas específicas para mangueras (radio de curvatura, espacio entre abrazaderas e inspección).
Siguiendo estos pasos, las minas normalmente logran una instalación rápida con un rendimiento predecible y un bajo riesgo de fugas.
Desde el punto de vista de un especialista, el cambio de manguera de acero galvanizado a manguera de subida de pozos de TPU resulta especialmente convincente en las siguientes situaciones:
- Pozos profundos de más de 300 m , donde las penalizaciones en tiempo de instalación y peso del acero son importantes.
- Ambientes de agua de mina altamente corrosivos o abrasivos que ya han acortado la vida útil del tubo ascendente de acero.
- Operaciones en las que se requiere un rápido redespliegue a medida que la mina se profundiza o se extiende.
- Sitios con horarios de pozos ajustados y espacio de colocación de superficie limitado.
En estos escenarios, los sistemas de elevadores planos de TPU generalmente ofrecen mayor seguridad, menor costo total y mayor resiliencia operativa que las sartas de acero galvanizado.
Si está planificando un nuevo pozo profundo, ampliando un nivel existente o lidiando con la corrosión recurrente y el tiempo de inactividad en los elevadores galvanizados, ahora es el momento adecuado para evaluar las mangueras de TPU para elevadores de pozos. Sunmoon puede ayudarlo con ingeniería de aplicaciones, dimensionamiento de mangueras y sistemas de elevadores planos de TPU personalizados adaptados a la profundidad, la química del agua y la estrategia de bombeo de su mina. [ sunmoonlayplanos ]
Comparta su diseño de drenaje actual, los datos de la bomba y el perfil del eje, y nuestro equipo le recomendará una configuración de elevador de TPU que puede reducir el tiempo de instalación, mejorar la seguridad y estabilizar los costos de drenaje a largo plazo. [ tubo de luna de sol ]
P1: ¿Las mangueras de subida de pozos de TPU son lo suficientemente fuertes para pozos muy profundos?
Sí. Las mangueras planas de TPU de alta calidad están disponibles con presiones de trabajo de hasta aproximadamente 610 psi y presiones de estallido de hasta aproximadamente 1830 psi, adecuadas para muchas aplicaciones de minas profundas y pozos profundos cuando tienen el tamaño correcto. [ zyfire ]
P2: ¿Cómo manejan las mangueras de TPU el agua de mina abrasiva con sólidos?
El TPU tiene una excelente resistencia a la abrasión y muchas mangueras de uso minero utilizan cubiertas exteriores extragruesas y refuerzos robustos, lo que las hace muy adecuadas para condiciones abrasivas en minas a cielo abierto y subterráneas. [ zyfire ]
P3: ¿Se pueden utilizar las mangueras ascendentes de TPU como instalaciones permanentes o son solo temporales?
Las mangueras planas de TPU se utilizan ampliamente como líneas de deshidratación de emergencia y de largo plazo, gracias a su resistencia a los productos químicos, los rayos UV, la hidrólisis y los hongos, además de su buena durabilidad mecánica. [ medio oeste ]
P4: ¿Cómo se compara el costo de la manguera ascendente de TPU con el de la tubería de acero galvanizado?
Por metro, las mangueras de TPU suelen ser comparables a los sistemas de tuberías de calidad, pero los costos generales del proyecto suelen ser más bajos debido a una instalación más rápida, una menor mano de obra y una vida útil más larga en condiciones agresivas. [ galvanizar ]
P5: ¿Puede Sunmoon personalizar las mangueras de TPU para requisitos específicos de la mina?
Sí. Sunmoon ofrece diámetros, clasificaciones de presión, longitudes, colores y conexiones finales personalizados, optimizados para aplicaciones de minería, deshidratación, dragado y drenaje de emergencia en todo el mundo. [ instagram ]
