Las mangueras de succión y descarga son fundamentales para la transferencia de fluidos, pero difieren en la dirección del flujo, las condiciones de presión, la estructura y las aplicaciones típicas, por lo que elegir el tipo incorrecto puede causar cavitación, colapso de la manguera o explosión en un sistema. Para los usuarios y compradores impulsados por la ingeniería, incluidos aquellos que evalúan la manguera plana de TPU como una solución de descarga flexible, comprender estas diferencias respalda el diseño de un sistema de bomba seguro y eficiente.[1][2][3][4][5]

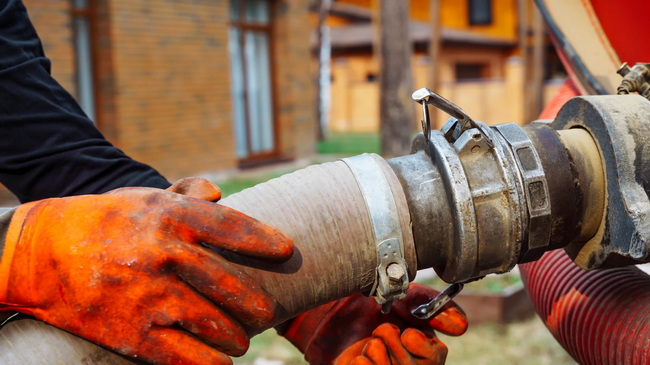

Las mangueras de succión y descarga son mangueras flexibles que se usan con bombas y sistemas de transferencia de fluidos, pero operan bajo diferentes condiciones de presión. Las mangueras de succión funcionan en la entrada de la bomba bajo vacío o vacío parcial, mientras que las mangueras de descarga funcionan en la salida de la bomba bajo presión positiva.[2][3][4][1]
- Manguera de succión: aspira líquido de una fuente como un tanque, pozo o río hacia la bomba bajo presión negativa.[6][2]
- Manguera de descarga: aleja el líquido de la bomba a un área de drenaje, tanque o campo bajo presión positiva.[7][1]
Para transferencias de agua temporales o de larga distancia, muchos operadores combinan mangueras de succión rígidas con mangueras de descarga planas de TPU, que son livianas, fáciles de implementar y adecuadas para condiciones de alto flujo y presión positiva.[5][8]

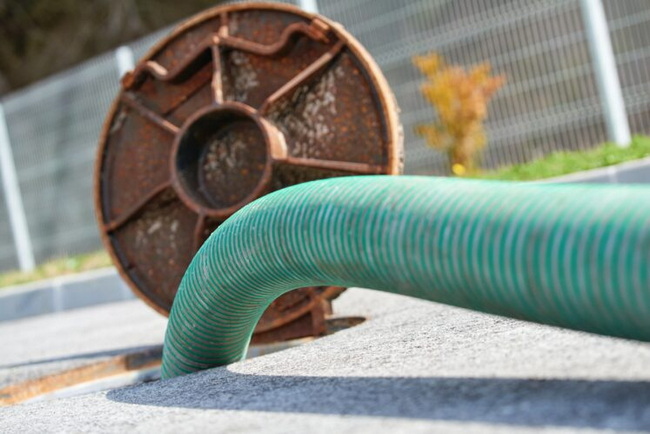

Las diferencias más importantes se relacionan con la función, el tipo de presión, la estructura, la flexibilidad y los escenarios de trabajo. Usar el tipo de manguera incorrecto en la posición incorrecta puede dañar las bombas, acortar la vida útil de la manguera y crear riesgos de seguridad.[3][2][6][7]
Aspecto | Manguera de succión | Manguera de descarga |
Dirección del flujo | Atrae fluido hacia la bomba desde una fuente debajo o al nivel de la bomba. | Expulsa el fluido de la bomba a un drenaje, almacenamiento o campo. |
Tipo de presión | Funciona bajo presión negativa o de vacío; debe resistir el colapso. | Funciona bajo presión positiva; debe resistir el estallido. |
Construcción típica | Pared gruesa con alambre de acero en espiral o hélice rígida más capas de refuerzo textil. | Pared más flexible con refuerzo textil o de alambre optimizado para la presión interna, que a menudo incluye diseños planos. |
Flexibilidad | Más rígido y pesado debido a la estructura anti-colapso. | Generalmente más ligero, más flexible, más fácil de enrollar y desplegar. |
Uso típico | Succión profunda, transferencia de lodos, bombeo de pozos, tanques de vacío. | Deshidratación, drenaje de inundaciones, riego, trasvase temporal de agua, descarga de cisternas. |
En muchos sistemas de transferencia de agua, los ingenieros especifican una manguera de succión reforzada en espiral entre la fuente de fluido y la entrada de la bomba, luego usan una manguera de descarga de goma o TPU plana en la salida de la bomba para distancias más largas con un esfuerzo de manipulación reducido.[4][5]
El diseño de la manguera de succión prioriza la resistencia al colapso y el flujo estable en condiciones de vacío, especialmente cuando las bombas levantan fluido desde debajo del nivel del suelo o desde fuentes inciertas. La selección adecuada de la manguera de succión respalda el rendimiento de la bomba y ayuda a prevenir la cavitación.[1][3][6][2]
Una manguera de succión industrial típica incluye las siguientes capas.[3][4][1]
- Cámara de aire: caucho sintético o PVC resistente a la corrosión y la abrasión combinado con agua, aceite, lodos o productos químicos suaves.[1][3]
- Refuerzo: Una o más capas de alambre de acero en espiral más hilo sintético de alta resistencia para evitar el colapso bajo la presión atmosférica externa.[4][3][1]
- Cubierta exterior: Caucho sintético duradero o PVC con buena resistencia a la intemperie, la abrasión y el ozono para servicio en exteriores.[3][1]
Debido a esta estructura multicapa, las mangueras de succión son más gruesas, pesadas y menos flexibles que la mayoría de las mangueras de descarga, pero mantienen su forma y flujo incluso cerca del vacío total.[5][1][3]
Los ingenieros normalmente eligen la manguera de succión donde el sistema debe elevar o aspirar fluido.[6][2][3]
- Bombear agua de pozos, estanques, ríos, canales o embalses subterráneos.[2][6]
- Transferencia de lodos industriales, incluido el manejo de lodos, arenas y sedimentos.[2][3]
- Operaciones de camiones aspiradores y cisternas para el procesamiento de aguas residuales o lodos.[5][2]
- Succión química y de procesos donde el colapso interrumpiría operaciones críticas.[3][2]
Usar una manguera de descarga plana común en el lado de succión es riesgoso, porque los diseños planos no están diseñados para resistir el vacío y pueden aplanarse o colapsar durante el funcionamiento de la bomba.[8][6]
El diseño de la manguera de descarga se centra en la presión interna positiva, la flexibilidad y el manejo, especialmente en distancias significativas al nivel del suelo. La selección correcta de la manguera de descarga influye en el consumo de energía y la confiabilidad total del sistema.[10][7][9][5][2]
Una manguera de descarga típica incluye estos elementos.[7][9][10]
- Cámara de aire: caucho sintético liso, TPU o PVC para reducir la fricción y favorecer un flujo rápido.[9][7]
- Refuerzo: trenza textil o capas de alambre de acero optimizadas para presión de estallido y picos de presión transitorios.[10][7]
- Cubierta: capa exterior resistente a la intemperie, la abrasión y los rayos UV; en diseños planos de TPU, la manguera se vuelve compacta cuando se despresuriza.[5][7]
En comparación con las mangueras de succión, las mangueras de descarga son más flexibles y livianas, lo que reduce el tiempo de manipulación manual y las hace más fáciles de enrollar y almacenar.[7][9][5]
Las mangueras de descarga se utilizan después de la bomba, dondequiera que se deba mover o distribuir el fluido.[6][10][5]
- Achique de obras y drenaje de inundaciones en proyectos civiles.[10][6]
- Líneas de riego agrícola, fertirrigación y distribución en campo.[5][6]
- Líneas de retorno y bypass de agua de refrigeración industrial o agua de proceso.[10][5]
- Carga, descarga y traslado temporal de buques cisterna alrededor de plantas o instalaciones.[5]
Para la transferencia de agua de gran volumen y larga distancia, las mangueras planas de TPU se eligen cada vez más como mangueras de descarga porque combinan capacidad de alta presión con bajo peso y almacenamiento compacto.[8][5]
Seleccionar la manguera adecuada implica algo más que igualar el tamaño nominal; Los ingenieros deben evaluar la presión, el medio, el entorno y el diseño. Un proceso estructurado ayuda a estandarizar la selección entre proyectos.[7][2][3][10][5]
- Si la manguera conecta la fuente de fluido a la entrada de la bomba, seleccione una manguera con clasificación de succión que pueda soportar vacío o vacío parcial.[4][6][2]
- Si la manguera conecta la salida de la bomba al destino, seleccione una manguera de descarga diseñada para presión positiva.[6][7]
- Para tramos largos a nivel del suelo, evalúe la manguera de descarga plana de TPU para reducir el peso, el tiempo de instalación y el espacio de almacenamiento.[8][5]
- Revisar la altura máxima de succión y el vacío requerido; seleccione una manguera de succión con suficiente capacidad de vacío y margen de seguridad.[2][5]
- Verifique la presión de descarga de la bomba y los picos previstos, luego elija una manguera de descarga con una presión de trabajo claramente por debajo de su límite nominal.[7][2]
- Considere futuras actualizaciones del sistema que podrían aumentar la presión o los requisitos de elevación.[2][5]
- Para lodos abrasivos, instale mangueras de succión y descarga de caucho con alta resistencia al desgaste y tubos internos gruesos.[3][2]
- Para agua, salmuera y muchos productos químicos suaves, las mangueras de descarga de TPU o PVC pueden proporcionar una solución confiable y liviana.[8][5]
- Verificar el rango de temperatura de funcionamiento; algunos compuestos para mangueras permiten una ventana amplia, mientras que otros tienen límites más estrictos.[5]
- Evaluar la exposición a los rayos UV, la intemperie exterior y los posibles daños mecánicos en el sitio.[10][5]
- Las instalaciones cortas y permanentes cerca de la bomba pueden depender de mangueras de descarga de caucho más pesadas o tuberías rígidas.[10]
- Los recorridos largos, temporales o estacionales se benefician de las mangueras de descarga planas de TPU que pueden desplegarse desde carretes y recuperarse rápidamente.[8][5]
- Cuando sea necesario un reposicionamiento frecuente, priorice el bajo peso y la alta flexibilidad para reducir la mano de obra y el tiempo de inactividad.[9][7]
Muchas fallas en el campo se deben a tipos de mangueras mal aplicados o clasificaciones inadecuadas, en lugar de defectos de la bomba. Reconocer los errores típicos ayuda a evitar paradas no planificadas e incidentes de seguridad.[6][2][5]
- Usando la manguera de descarga en el lado de succión: La manguera puede colapsar bajo el vacío, causando cavitación y pérdida de flujo.[6][2]
- Subestimar los picos de presión: las mangueras de descarga que no están clasificadas para soportar picos pueden ampollarse o reventar.[7][2]
- Ignorar los factores químicos y de abrasión: los compuestos de tubos incorrectos fallan tempranamente en servicios de lodos o químicos.[3][2]
- Permitir torceduras estrechas y curvas cerradas: las torceduras tanto en las líneas de succión como en las de descarga restringen el flujo y tensionan la manguera.[2][5]
- Haga coincidir el tipo de manguera y la clasificación con la curva de la bomba y las condiciones de funcionamiento reales, no solo con las especificaciones nominales.[5][2]
- Para líneas de descarga largas, considere la posibilidad de manguera plana de TPU para combinar una alta presión nominal con un menor costo de manipulación y un despliegue más rápido.[8][5]
- Establezca intervalos de inspección de rutina para verificar si hay cortes, ampollas, puntos blandos, desgaste del acoplamiento y deformación temprana.[5]
- Capacitar a los operadores sobre el recorrido correcto de las mangueras, el almacenamiento y los límites de presión para reducir el uso indebido.[10][5]
Las mangueras de succión tradicionales siguen siendo esenciales en la entrada de la bomba, pero las mangueras planas de TPU se utilizan cada vez más en las líneas de descarga en proyectos exigentes. Esta combinación proporciona un equilibrio entre resistencia mecánica, movilidad y eficiencia operativa.[8][5]
- Capacidad de alta presión: Las modernas mangueras planas de TPU están diseñadas para presiones de trabajo elevadas adecuadas para recorridos de descarga largos.[5]
- Peso reducido y almacenamiento compacto: en comparación con las gruesas mangueras de descarga de caucho, los productos planos de TPU reducen significativamente las demandas de transporte y almacenamiento.[8][5]
- Despliegue y recuperación rápidos: las mangueras planas se pueden enrollar en carretes y desplegarse rápidamente para drenaje de emergencia, derivación temporal o riego estacional.[8][5]
- Buena resistencia a la abrasión y a la intemperie en muchas condiciones de campo, lo que permite el uso en varias estaciones cuando se maneja adecuadamente.[5]
Cuando se combinan con mangueras de succión especificadas adecuadamente, las mangueras de descarga planas de TPU permiten sistemas de transferencia modulares de larga distancia que son más fáciles de mover entre sitios y se adaptan a los requisitos cambiantes del proyecto.[8][5]
Antes de comprar mangueras de succión y descarga para un nuevo proyecto o actualización, una lista de verificación compacta ayuda a estandarizar la evaluación. Este enfoque respalda decisiones coherentes y documentadas en todos los sitios y equipos.[3][2][10][5]
- Confirme la posición de la manguera: entrada (succión) o salida (descarga o plana).[4][2]
- Verificar los valores de presión y vacío con factores de seguridad adecuados.[2][7]
- Verifique la compatibilidad química, la resistencia a la abrasión y el rango de temperatura del medio del proceso.[3][2]
- Haga coincidir el diámetro, el tipo de acoplamiento y las conexiones finales con la bomba y las tuberías existentes.[10][5]
- Evaluar peso, flexibilidad y almacenamiento; especifique una manguera de descarga plana de TPU cuando se requiera reubicación frecuente o traslados de larga distancia.[8][5]
- Revisar la documentación, certificados y datos de prueba proporcionados por el fabricante de la manguera.[5]
La combinación correcta de manguera de succión, manguera de descarga y líneas de descarga planas de TPU puede mejorar la eficiencia de la bomba, reducir el tiempo de inactividad y extender la vida útil del sistema en proyectos exigentes de transferencia de fluidos. Los proveedores centrados en ingeniería pueden ayudar a revisar los datos de flujo, presión, distancia y terreno para especificar tipos de mangueras, estructuras de refuerzo y materiales que coincidan con el ciclo de trabajo de cada proyecto.[2][5]
Para próximos proyectos de transferencia de agua, deshidratación o fluidos industriales, comuníquese con un fabricante de mangueras planas de TPU impulsado por ingeniería para revisar los requisitos de las mangueras de succión y descarga, optimizar las configuraciones de las mangueras para seguridad y eficiencia energética, y diseñar un sistema de mangueras robusto que se ajuste a su aplicación y presupuesto.[5]
No se recomienda usar una manguera de descarga estándar para succión, porque no está diseñada para soportar el vacío y puede colapsar en la entrada de la bomba. Ciertas mangueras de 'succión y descarga' están diseñadas para ambas funciones, pero incluyen refuerzo de alambre en espiral y deben indicar claramente las clasificaciones de vacío total y presión positiva en sus especificaciones.[4][6][3][2]
Las mangueras de succión generalmente colapsan cuando el nivel de vacío excede el valor nominal de la manguera, cuando la pared es demasiado delgada o cuando la manguera se daña o se retuerce bruscamente. Seleccionar una manguera con verdadera capacidad de succión con refuerzo de acero en espiral y tenderla con curvas de gran radio ayuda a evitar el colapso.[1][4][3][2][5]
La manguera de descarga plana de TPU se adapta a transferencias de gran volumen y larga distancia donde el bajo peso y el almacenamiento compacto son importantes, como en proyectos de agricultura, minería y drenaje de emergencia. La manguera de descarga de caucho aún puede ser una buena opción para instalaciones cortas y permanentes donde las limitaciones de movilidad y almacenamiento son mínimas.[10][8][5]
El dimensionamiento debe comenzar con el caudal requerido y la velocidad aceptable, luego seleccionar diámetros de manguera que mantengan la velocidad dentro de los rangos recomendados para limitar las pérdidas por fricción y evitar la cavitación. Algunos diseños utilizan líneas de succión más grandes que las líneas de descarga para reducir la velocidad de entrada y proteger la bomba de condiciones de bajo NPSH.[11][12][2]
Tanto las mangueras de succión como las de descarga requieren inspecciones periódicas para detectar abrasión, cortes, puntos blandos, daños en los acoplamientos y fugas a lo largo de su longitud. Las mangueras de succión deben revisarse para detectar deformaciones tempranas o aplanamiento bajo vacío, mientras que las mangueras de descarga deben monitorearse para detectar ampollas o protuberancias que indiquen daños por sobrepresión.[2][5]
