Vistas:222 Autor:loreta Hora de publicación: 2026-01-06 Origen:Sitio
Menú de contenido
>> tubo
>> Tubería
>> Manguera
● Cómo se dimensionan los tubos, tuberías y mangueras
>> Conceptos básicos sobre el tamaño de los tubos
>> Conceptos básicos sobre el tamaño de tuberías
>> Conceptos básicos sobre el tamaño de las mangueras
● Materiales y aplicaciones típicas
>> Materiales y usos de los tubos
>> Materiales y usos de tuberías
>> Materiales y usos de las mangueras
● Estándares y marcos regulatorios
● Diferencias técnicas clave de un vistazo
● Cómo elegir entre tubo, tubería y manguera
>> Paso 1: Definir la función y la instalación
>> Paso 2: Verifique la presión, la temperatura y el medio
>> Paso 3: Considere el costo del ciclo de vida y el mantenimiento
● Dónde encaja la manguera plana de TPU
>> Características de la manguera plana de TPU
>> Aplicaciones típicas de mangueras planas de TPU
● Ejemplos prácticos de selección
● Obtenga ayuda de expertos para seleccionar la manguera adecuada
>> 1. ¿Cuál es la principal diferencia entre tubo, tubería y manguera?
>> 2. ¿Por qué el tubo se mide por el diámetro exterior mientras que el tubo utiliza el tamaño nominal?
>> 3. ¿Cuándo se debe seleccionar manguera en lugar de tubería o tubo?
>> 4. ¿Cuáles son las ventajas de la manguera plana de TPU?
>> 5. ¿Puede la manguera plana de TPU reemplazar la tubería de acero en todas las aplicaciones?
● Citas:
Todos los tubos, tuberías y mangueras mueven fluidos, gases o incluso sólidos, pero están diseñados para diferentes funciones, estándares y condiciones de instalación. Comprender estas diferencias ayuda a los ingenieros, compradores y equipos de mantenimiento a elegir soluciones de flujo más seguras, duraderas y económicas.[1][2][3][4]
Los tubos, tuberías y mangueras son todos componentes huecos que forman parte de un sistema de transferencia de fluidos o gases. Sin embargo, su geometría, rigidez y aplicaciones típicas son significativamente diferentes.[2][3][4][1]
El tubo es un producto hueco con una superficie lisa, dimensiones precisas y tolerancias más estrictas que la tubería, y puede ser redondo, cuadrado o rectangular. Los tubos son generalmente rígidos o semirrígidos y se utilizan a menudo cuando las dimensiones, el rendimiento estructural o la apariencia precisos son fundamentales.[5][6][7][1]
Una tubería es un conducto cilíndrico con una sección transversal circular que se utiliza principalmente para transportar fluidos y gases en sistemas de proceso e infraestructura. La tubería suele ser rígida y está definida por tamaños nominales estandarizados y programas de espesor de pared.[4][7][8][1]
La manguera es un conducto flexible, generalmente redondo, diseñado para transportar líquidos, gases o sólidos donde se debe acomodar movimiento, vibración o conexión y desconexión frecuente. Las mangueras suelen estar hechas de caucho, plástico o TPU y, a menudo, están reforzadas para cumplir con requisitos específicos de presión y durabilidad.[3][9][10][1]
El tamaño correcto es una diferencia clave entre tubo, tubería y manguera porque afecta el caudal, la caída de presión y la compatibilidad de la conexión. Cada producto utiliza una base de tamaño diferente, lo que puede causar confusión si no se entiende claramente.[7][8][4][5]
Los tubos se definen por el diámetro exterior (OD) real y el espesor de la pared, con tolerancias dimensionales estrictas. Esta precisión hace que el dimensionamiento de tubos sea sencillo para cálculos de ingeniería y modelado CAD.[8][11][5]
- Los tamaños de los tubos generalmente se expresan como diámetro exterior × espesor de pared (o calibre), por ejemplo, 25,4 mm × 2,0 mm.[5][8]
- El diámetro exterior nominal de un tubo coincide estrechamente con el diámetro exterior medido, lo que simplifica el ajuste con abrazaderas, accesorios y componentes estructurales.[8][5]
Debido a estas características, los tubos se utilizan ampliamente en instrumentación, intercambiadores de calor, dispositivos médicos y conjuntos estructurales donde las tolerancias deben controlarse estrictamente.[6][4]
Las tuberías se especifican por tamaño nominal de tubería (NPS) o DN (métrico) y un número de lista que define el espesor de la pared. El tamaño nominal es una designación estandarizada y no es igual al diámetro exterior real de la tubería.[4][7][8]
- Por ejemplo, una tubería nominal de 1¼' tiene un diámetro exterior de aproximadamente 1,66', no 1,25'.[4][8]
- El programa (como Sch 40 o Sch 80) determina el espesor de la pared, la presión nominal y el peso por unidad de longitud.[7][4]
Las dimensiones de las tuberías y las capacidades de presión se rigen por organizaciones como ASTM, ASME, ANSI y API, lo que garantiza la interoperabilidad entre accesorios, válvulas y bridas.[6][4]
Las mangueras suelen especificarse por su diámetro interior (DI), porque el DI influye directamente en la capacidad y la velocidad del flujo. El espesor de la pared depende del material del tubo y del diseño del refuerzo, que en conjunto determinan la presión de trabajo y la flexibilidad.[9][12][1][3]
- Las especificaciones típicas de las mangueras incluyen el diámetro interior, la presión de trabajo, la presión de rotura y el rango de temperatura.[3][9]
- Para las mangueras planas de TPU, el diámetro interior, la presión de trabajo, el peso por metro y la longitud máxima de trabajo recomendada son parámetros críticos para el diseño del proyecto.[13][9]
La elección del material determina el rendimiento mecánico, la resistencia química, el rango de temperatura y el costo. Cada uno de los tubos, tuberías y mangueras tiene familias de materiales comunes que se alinean con industrias y entornos operativos específicos.[2][6][4]
Los tubos se producen habitualmente en acero inoxidable, aleaciones de cobre, acero al carbono, aluminio y plásticos de ingeniería. Estos materiales admiten aplicaciones estructurales y de servicio a presión.[6][4]
- Los intercambiadores de calor y los condensadores utilizan tubos metálicos para combinar una alta conductividad térmica con resistencia mecánica.[4][6]
- Los sistemas médicos y de instrumentación dependen de tubos de precisión de acero inoxidable o cobre para superficies internas limpias y conexiones herméticas.[8][6]
- Los tubos estructurales proporcionan propiedades mecánicas predecibles para marcos, barandillas y elementos arquitectónicos.[5][7]
Las tuberías suelen fabricarse de acero al carbono, acero inoxidable, hierro dúctil, PVC, CPVC, HDPE u hormigón. La elección del material depende del medio, la presión, la temperatura y el entorno de instalación.[8][4]
- Los tubos de acero al carbono y acero inoxidable dominan los sistemas de petróleo y gas, petroquímicos, energéticos y de procesos industriales.[6][4]
- El PVC, CPVC y HDPE se utilizan ampliamente en agua, aguas residuales y servicios químicos en condiciones moderadas.[7][4]
- Las tuberías de hormigón y de acero de gran diámetro transportan agua municipal y otros fluidos a granel a largas distancias.[4][8]
Las mangueras utilizan combinaciones de materiales de tubo interior, refuerzo y cubierta para lograr objetivos de rendimiento específicos. Esta construcción en capas permite una alta flexibilidad con capacidad de presión controlada.[1][3]
- Las cámaras de aire pueden ser de caucho, PVC, poliuretano (PU/TPU), PTFE o mezclas termoplásticas, seleccionadas según la compatibilidad con los fluidos y la temperatura.[12][9]
- Las capas de refuerzo pueden incluir hilos textiles, trenzas de alambre de acero, alambre en espiral o fibras de aramida para resistencia a la presión y control de torceduras.[9][13]
- Las cubiertas exteriores están formuladas para resistir la abrasión, la intemperie, los rayos UV o los productos químicos, según la aplicación.[10][9]
La manguera plana de TPU en particular es valorada por su ligereza, resistencia a la abrasión y transferencia flexible a larga distancia en sistemas de agua, minería, construcción y emergencia.[10][9]
Los estándares garantizan que los tubos, tuberías y mangueras cumplan con criterios mínimos de seguridad y rendimiento y sigan siendo compatibles en todas las cadenas de suministro globales. Los diferentes tipos de productos se rigen por diferentes conjuntos de normas técnicas.[5][7][6][4]
Los estándares de tubos se centran en la precisión dimensional, las propiedades mecánicas y el acabado superficial.[5][6]
- Las especificaciones clave incluyen varias normas ASTM para tuberías soldadas y sin costura, como ASTM A213, A269 y A511.[6][4]
- En equipos a presión y componentes de transferencia de calor, las normas ISO y EN complementan los requisitos de ASTM.[7][4]
El diseño de las tuberías está controlado por estándares que especifican dimensiones, índices de presión y calidad de fabricación.[7][4]
- ASME B36.10M y B36.19M definen las dimensiones para tuberías de acero inoxidable y al carbono.[4][6]
- Códigos como ASME B31.3 y varios documentos API cubren el diseño, la fabricación y la inspección en los sectores de procesos y energía.[7][4]
Los estándares de mangueras combinan criterios de rendimiento de energía hidráulica con reglas de seguridad específicas de la aplicación.[2][3]
- Las normas internacionales SAE, ISO y EN definen los requisitos para mangueras hidráulicas e industriales.[3][2]
- Se aplican regulaciones adicionales a aplicaciones especiales, incluido el DOT para mangueras de frenos de vehículos y los criterios de la FDA para mangueras de calidad alimentaria.[10][3]
La siguiente tabla reúne las principales diferencias técnicas para una comparación rápida.[1][2]
Aspecto | Tubo | Tubo | Manguera |
Geometría | Redondo, cuadrado o rectangular; OD y pared precisos. | Sólo redondo; definido por tamaño nominal y horario. | Redondo; Construcción multicapa con tubo, refuerzo y cubierta. |
Rigidez | Generalmente rígidos o semirrígidos. | Rígido. | Flexibles o semiflexibles. |
Base de tallas | Diámetro exterior real y espesor de pared. | Tamaño nominal (NPS/DN) más horario. | ID, clasificación de presión y construcción. |
Materiales típicos | Inoxidable, cobre, acero al carbono, plásticos. | Acero al carbono, inoxidable, plástico, hormigón. | Caucho, PVC, TPU, PTFE, termoplástico. |
Usos típicos | Intercambiadores de calor, instrumentación, estructuras. | Tuberías de proceso, líneas de gas, redes de agua. | Hidráulica, trasvase de agua, productos químicos, limpieza, extinción de incendios. |
Estándares | ASTM, ISO, EN para tubos. | ASTM, ASME, ANSI, API. | SAE, ISO, EN, DOT, FDA según corresponda. |
La selección implica equilibrar los requisitos mecánicos, hidráulicos y operativos en lugar de centrarse en un solo parámetro. Un enfoque estructurado ayuda a los ingenieros y compradores a adaptar el tipo de producto a las condiciones del mundo real.[2][3][4]
- Cuando la línea es fija, rígida y forma parte de un proceso permanente, suele ser adecuado el tubo o tubería.[2][4]
- Cuando la línea debe flexionarse, moverse o pasar por espacios reducidos, la manguera suele ser la mejor opción.[2][3]
- Las condiciones de muy alta presión o muy alta temperatura pueden requerir tuberías de paredes gruesas o tubos de materiales específicos.[2][6]
- Los sistemas con pulsación de presión, vibración o movimiento frecuente se benefician de una manguera hidráulica o industrial con la clasificación correcta.[3][2]
- Los productos químicos agresivos o las temperaturas extremas pueden requerir tubos de acero inoxidable, mangueras de PTFE o tuberías revestidas.[12][6]
- Las tuberías rígidas pueden ofrecer una larga vida útil, pero su modificación puede ser costosa y llevar mucho tiempo cuando cambian los procesos.[7][4]
- Las mangueras proporcionan una instalación y reemplazo rápidos, lo cual es especialmente valioso en maquinaria móvil, sistemas temporales y proyectos remotos.[9][2]

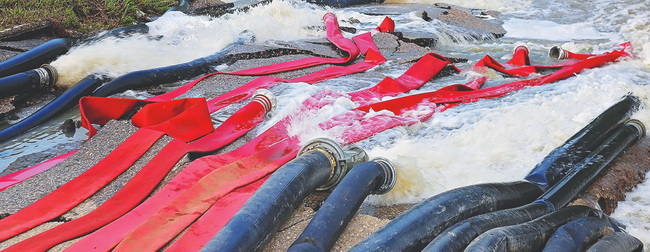

La manguera plana de poliuretano termoplástico (TPU) ofrece una alternativa moderna a las líneas rígidas convencionales y las mangueras tradicionales en sistemas de transferencia de larga distancia. Su construcción ofrece una combinación de resistencia, flexibilidad y bajo peso.[13][12][9]
La manguera plana de TPU generalmente se fabrica a partir de TPU extruido con refuerzo de poliéster tejido circular. Este diseño brinda alta resistencia a la abrasión, resistencia a la tracción y flexibilidad en un amplio rango de temperaturas.[12][9]
- La manguera queda plana cuando está despresurizada para un almacenamiento, manipulación y transporte compactos.[13][9]
- Bajo presión, forma una trayectoria de flujo redonda y mantiene un diámetro interno estable dentro de su rango de trabajo.[13][9]
La manguera plana de TPU se utiliza ampliamente cuando el peso ligero, el despliegue rápido y las longitudes de trabajo largas son fundamentales.[14][9]
- Agricultura y riego, para el suministro de agua a larga distancia en terrenos abrasivos o irregulares.[10][9]
- Minería y construcción, para deshidratación, supresión de polvo y suministro temporal de agua.[14][9]
- Apoyo al petróleo y al gas, redes de agua de emergencia y sistemas de extinción de incendios, donde el rápido despliegue es clave.[14][9]
Los casos de uso ayudan a aclarar los límites prácticos entre tubo, tubería y manguera. En muchos sistemas, se utiliza una combinación de los tres para lograr un rendimiento óptimo.[3][2][4]
- Las unidades de energía hidráulica suelen utilizar tubos o tuberías rígidos para tramos principales fijos, combinados con mangueras hidráulicas flexibles en las juntas móviles.[2][3]
- La transferencia de agua municipal temporal o estacional se puede implementar utilizando mangueras planas de TPU en lugar de construir tuberías permanentes.[14][9]
- Los equipos OEM compactos pueden combinar tubos doblados con precisión entre componentes fijos con mangueras flexibles cortas para acceso y movimiento de servicio.[2][6]
Seleccionar entre tubo, tubería y manguera es la base de un sistema confiable de transferencia de fluidos, pero traducir los datos del proyecto en una especificación final requiere soporte de ingeniería. La asociación con un fabricante experimentado de mangueras planas de TPU permite a los equipos de proyecto alinear los detalles del medio, la presión, la temperatura, la longitud y la conexión con una sólida recomendación de producto.[14][9][2][4]
Los especialistas en mangueras planas de TPU impulsados por la ingeniería pueden revisar los dibujos y las condiciones de operación, sugerir tamaños de manguera y clases de presión apropiados y proponer soluciones de acoplamientos y colectores que coincidan con los estándares regionales. Envíe los requisitos de su proyecto, incluidos el tipo de fluido, la presión, el rango de temperatura, las longitudes requeridas y el entorno de instalación, a un equipo dedicado de mangueras planas de TPU para recibir una cotización y una propuesta técnica rápida y específica para su próximo proyecto.[10][14][9]
La principal diferencia es que los tubos y tuberías son generalmente productos rígidos con dimensiones estandarizadas, mientras que las mangueras son flexibles y están diseñadas para adaptarse al movimiento o la vibración. Los tubos se centran en el diámetro exterior y el espesor de pared precisos, las tuberías utilizan tamaños y programas nominales, y las mangueras generalmente se especifican por diámetro interior y clasificación de presión.[1][8][3][4]
El tubo se utiliza cuando los cálculos precisos de ajuste y resistencia son fundamentales, por lo que su diámetro exterior se controla estrictamente y se proporciona como valor real. Las dimensiones de las tuberías evolucionaron a partir del tamaño histórico de los orificios internos y, en la actualidad, el tamaño nominal más los números de programación mantienen la compatibilidad con los sistemas y componentes de tuberías existentes.[5][8][4]
La manguera generalmente se selecciona cuando la línea debe flexionarse, moverse o pasar por espacios complejos, o cuando es necesario aislar las vibraciones. También es adecuado para sistemas temporales y de implementación rápida, como sitios de construcción, operaciones mineras y transferencia de agua de emergencia.[14][3][9][2]
La manguera plana de TPU ofrece alta resistencia a la tracción, resistencia a la abrasión, resistencia química y flexibilidad con poco peso. Se mantiene plano para el almacenamiento y el transporte, luego se vuelve redondo bajo presión, lo que lo hace eficaz para la transferencia de agua a larga distancia, el drenaje, el riego y las líneas de extinción de incendios.[12][10][9]
La manguera plana de TPU puede reemplazar las tuberías de acero en muchos sistemas de transferencia temporales o semipermanentes donde el alto flujo, el rápido despliegue y la flexibilidad son fundamentales, pero no es adecuada para todos los servicios de alta temperatura o presión ultraalta. La selección final debe considerar el medio, la presión, la temperatura, la protección mecánica y los requisitos reglamentarios, y debe confirmarse con el equipo de ingeniería del fabricante de la manguera.[12][14][9]
