Elegir la manguera hidráulica de alta presión adecuada es fundamental para la seguridad, el tiempo de actividad y el rendimiento del sistema a largo plazo. Esta guía explica los conceptos básicos de la selección de mangueras y muestra cómo las modernas mangueras planas de TPU pueden optimizar aplicaciones exigentes.
Una manguera hidráulica de alta presión es un conducto flexible que transfiere fluido hidráulico presurizado (generalmente aceite, a veces agua o agua-glicol) entre bombas, válvulas, cilindros y actuadores. Estas mangueras están diseñadas para presiones de trabajo desde aproximadamente 1000 PSI hasta 10 000 PSI y más, según el tamaño, la construcción y el refuerzo.
Las mangueras de alta presión típicas constan de un tubo interior resistente al aceite, una o más capas de refuerzo (alambre de acero o fibras sintéticas de alta resistencia) y una cubierta exterior resistente a la intemperie y a la abrasión. En muchos sistemas móviles e industriales, funcionan como los vasos sanguíneos del circuito, transportando energía para realizar trabajos como levantar, presionar, sujetar o dirigir.
Las mangueras hidráulicas de alta presión aparecen en casi todas las aplicaciones de energía hidráulica donde se requiere fuerza compacta y movimiento preciso. Son especialmente comunes en los siguientes escenarios:
- Equipos móviles como excavadoras, grúas, manipuladores telescópicos, tractores, maquinaria forestal y vehículos mineros.
- Sistemas industriales que incluyen prensas, máquinas de moldeo por inyección, plataformas elevadoras, equipos marinos y máquinas herramienta.
- Campos de automoción y transporte, por ejemplo en sistemas de frenos, conjuntos de dirección asistida, componentes de suspensión y puertas levadizas.
- Los sectores de especialidad y energía, donde la construcción, la construcción de túneles, el petróleo y el gas y los sistemas de deshidratación adoptan cada vez más mangueras planas de TPU para líneas de suministro y descarga de larga distancia.
En muchos de estos campos, las mangueras planas de TPU se utilizan junto con las mangueras hidráulicas de caucho clásicas para manejar transferencias de gran volumen, deshidratación, extinción de incendios y transporte de productos químicos o combustible bajo presión.
Varias características determinan si una manguera es adecuada para servicio de alta presión y uso seguro a largo plazo. Comprenderlos hace que sea más fácil adaptar el diseño de la manguera a las condiciones de funcionamiento reales.
- La capacidad de presión debe igualar o superar la presión máxima de trabajo del sistema y cumplir con un factor de seguridad definido.
- El tipo de refuerzo (alambre de acero o fibras sintéticas de alta tenacidad) debe proporcionar suficiente resistencia a la tracción y a la pulsación.
- El rendimiento de la cubierta debe proteger contra la intemperie, la abrasión, la exposición a los rayos UV y los daños mecánicos.
- La compatibilidad del tubo debe coincidir con el tipo de fluido, ya sea aceite mineral, fluidos sintéticos, agua-glicol o productos químicos.
- La flexibilidad y el radio de curvatura deben permitir el fresado sin retorcer ni sobrecargar el refuerzo.
Dos definiciones básicas son esenciales al evaluar las clasificaciones de presión:
- La presión de trabajo (nominal) es la presión máxima que la manguera puede manejar con seguridad en un servicio normal continuo.
- La presión de rotura es la presión a la que se espera que falle la manguera en condiciones de prueba controladas.
El factor de seguridad es la relación entre la presión de rotura y la presión máxima de trabajo. Para la mayoría de las mangueras hidráulicas, la práctica internacional es utilizar un factor de seguridad de 4:1, lo que significa que la presión de rotura debe ser al menos cuatro veces la presión de trabajo. En determinadas aplicaciones especializadas y menos dinámicas, se pueden especificar factores de seguridad más bajos, pero no son adecuados para la transmisión de potencia hidráulica típica.
Un factor de seguridad adecuado no es sólo un número teórico; influye directamente en la seguridad y la fiabilidad del día a día:
- Previene la ruptura de la manguera causada por picos de presión, cargas de choque o eventos transitorios.
- Mantiene la tensión dentro del rango elástico de los materiales de la manguera, lo que ayuda a prolongar la vida útil.
- Reduce el riesgo de lesiones por inyección de fluidos, daños a los componentes y tiempos de inactividad no planificados.
Una regla práctica es seleccionar siempre las mangueras en función de la presión de trabajo, no de la presión de rotura, y verificar que la presión de trabajo nominal de la manguera sea igual o superior a la presión máxima del sistema.
La selección de materiales determina el rendimiento, el peso, la flexibilidad y la resistencia química de la manguera. Elegir correctamente garantiza que la manguera se comporte de manera predecible en condiciones del mundo real.
Las mangueras hidráulicas a base de caucho suelen utilizar NBR o elastómeros relacionados para el tubo interior y la cubierta, lo que proporciona una buena resistencia al aceite y los combustibles. Estos diseños suelen ofrecer una excelente flexibilidad y radios de curvatura relativamente ajustados, especialmente en disposiciones de múltiples espirales. Se adaptan bien a circuitos hidráulicos móviles e industriales tradicionales que funcionan con fluidos a base de aceite mineral.
Las mangueras termoplásticas utilizan plásticos de ingeniería tanto para el tubo como para la cubierta y frecuentemente emplean refuerzos de fibra sintética de alta resistencia. El resultado es:
- Menor peso en comparación con muchas mangueras de goma.
- Radio de curvatura mínimo ajustado para instalaciones compactas.
- Capacidad de alta presión de trabajo, utilizada a menudo para herramientas de 10 000 PSI, cilindros compactos y equipos hidráulicos portátiles.
Estas mangueras son comunes donde el peso ligero y la flexibilidad son requisitos de diseño clave.
Las mangueras de PTFE ofrecen una resistencia química excepcional y un rango de temperatura muy amplio. Las características típicas incluyen:
- Excelente rendimiento con productos químicos agresivos, fluidos de alta temperatura y medios de alta pureza.
- Uso frecuente en aplicaciones de procesos como manipulación de productos químicos, producción de alimentos y productos farmacéuticos y circuitos hidráulicos avanzados.
- Combinación con trenzado de acero inoxidable para conseguir la capacidad de presión necesaria.
Las mangueras de PTFE se seleccionan cuando la principal limitación es la compatibilidad con fluidos o la resistencia a la temperatura.
La manguera plana de TPU (poliuretano termoplástico) se ha convertido en una opción muy popular para tareas de transferencia de alta presión y deshidratación:
- Normalmente consta de capas interior y exterior de TPU reforzadas con una cubierta tejida de poliéster o poliamida de alta tenacidad.
- Las presiones de trabajo suelen estar en un rango de presión moderadamente alta, con presiones de estallido aproximadamente tres veces mayores, según el diámetro y la construcción.
- Las ventajas incluyen:
- Muy alta resistencia a la abrasión y al corte, especialmente cuando se arrastra sobre terreno accidentado.
- Fuerte resistencia a productos químicos y combustibles, adecuado para muchos medios agresivos.
- Una amplia ventana de temperatura de funcionamiento, lo que lo hace adecuado para entornos exteriores y estacionales hostiles.

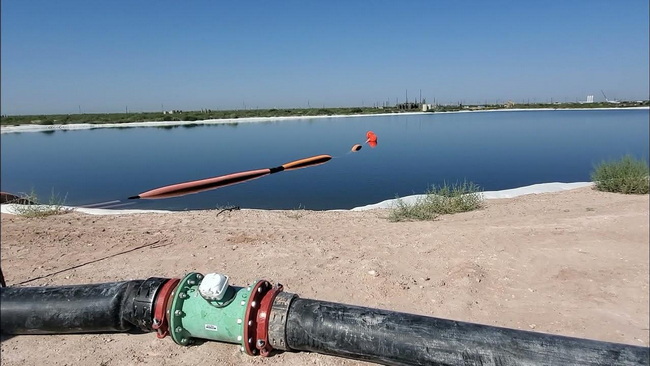

Este tipo de manguera se usa ampliamente para la deshidratación de minas, la transferencia de agua a larga distancia, el transporte de productos químicos y combustible, las líneas de extinción de incendios y el suministro agrícola o marino.
Las mangueras hidráulicas de alta presión suelen utilizar refuerzo en espiral o trenzado, cada uno con sus propias fortalezas.
- Las mangueras de alambre de acero trenzado suelen tener una o dos capas de alambre de acero trenzado y se utilizan principalmente para presiones medias a altas con buena flexibilidad. Estas mangueras suelen preferirse en aplicaciones con pulsación moderada y movimiento frecuente.
- Las mangueras de alambre de acero en espiral emplean múltiples capas de alambre enrollado en espiral de alta resistencia para lograr índices de presión muy altos y una excelente resistencia a la fatiga bajo fuertes pulsaciones. Se encuentran comúnmente en excavadoras grandes, líneas de alto flujo y sistemas industriales de servicio pesado.
Para las mangueras planas de TPU, el refuerzo es generalmente una cubierta tejida de poliéster o poliamida, que proporciona una sólida resistencia a la tracción y resistencia al estallido, al tiempo que permite que la manguera quede plana cuando está despresurizada para un fácil despliegue y recuperación.
Seleccionar el diámetro interior (DI) y la longitud correctos es fundamental para un diseño eficiente del sistema hidráulico.
Si la manguera es demasiado pequeña, la velocidad del fluido aumenta, la caída de presión aumenta y el sistema genera calor adicional. Esto puede matar de hambre a los actuadores y crear problemas de estabilidad. Si es demasiado grande, el sistema puede sufrir una mala capacidad de respuesta y el trazado se vuelve más complejo debido al mayor radio de curvatura y al peso.
Un enfoque práctico incluye:
1. Determinar el caudal requerido y la velocidad aceptable del fluido y luego usar una tabla de tamaños o un nomograma para seleccionar el diámetro interior de la manguera.
2. Mantener los tramos de manguera lo más cortos y directos posible y al mismo tiempo conservar suficiente holgura para el movimiento y el acceso de mantenimiento.
3. Considerar diámetros interiores más grandes o mangueras de transferencia especializadas, como las de TPU, para tramos extendidos donde la caída de presión y la pérdida de carga se vuelven significativas.
La longitud de la manguera también debe adaptarse a la expansión, contracción y movimiento para evitar tensión en las conexiones o estiramientos involuntarios.
Los accesorios son una parte crucial del conjunto de mangueras y afectan directamente el sellado, la seguridad y la vida útil. Una buena manguera aún puede fallar prematuramente si se combina con un conector inadecuado o mal instalado.
Los estilos de ajuste típicos incluyen:
- Racores prensados para conjuntos permanentes con calidad de fábrica, ampliamente utilizados en mangueras de caucho y termoplásticos.
- Accesorios roscados y abocardados (como NPT, BSP, JIC y ORFS) para coincidir con los tipos de puertos comunes utilizados en equipos hidráulicos.
- Sello frontal con junta tórica y accesorios métricos que proporcionan sellado a alta presión y alineación confiable.
En el caso de las mangueras planas de TPU, a menudo se utilizan acoplamientos especializados como Storz, camlock o extremos con bridas, lo que permite una conexión, desconexión y reubicación rápidas en operaciones de campo donde el tiempo y la flexibilidad son críticos.
El radio de curvatura mínimo define con qué fuerza se puede doblar una manguera sin riesgo de dañarla. Exceder este valor puede causar grietas en el tubo interno, fatiga del refuerzo o torceduras, lo que a menudo conduce a fallas prematuras.
Las mejores prácticas para tender mangueras de alta presión incluyen:
- Evitar curvaturas pronunciadas directamente en el racor; Mantenga siempre un tramo corto y recto entre el racor y el primer codo.
- Utilizar abrazaderas, guías y fundas protectoras para evitar la abrasión y vibración contra bordes metálicos u otras mangueras.
- Seguir las tablas del fabricante en cuanto a radio de curvatura y orientación, especialmente cuando se trata de circuitos de alta presión y ciclo alto.
Para tramos largos de manguera plana de TPU, el recorrido debe minimizar las torceduras, los cambios de dirección abruptos y los cruces innecesarios, teniendo en cuenta las condiciones del suelo para limitar la abrasión y las cargas de impacto.
Las mangueras hidráulicas de alta presión están sujetas a varias normas que definen el rendimiento, las dimensiones y los métodos de prueba. La selección de mangueras que cumplan con estándares reconocidos garantiza un comportamiento predecible y un abastecimiento global más sencillo.
Los marcos importantes incluyen:
- Normas SAE como SAE J517, que clasifican las mangueras por capacidad de presión, construcción y aplicación.
- Normas ISO como ISO 18752 o ISO 1436, que establecen niveles de rendimiento globales y procedimientos de prueba.
- Normas DIN y EN, ampliamente adoptadas en los mercados europeos, que especifican dimensiones, clases de presión y requisitos de rendimiento adicionales.
Las mangueras certificadas se someten a pruebas de impulso, pruebas de rotura, ciclos de presión y acondicionamiento ambiental para confirmar que pueden soportar condiciones operativas del mundo real. La elección de mangueras y conjuntos que indiquen claramente el cumplimiento de estos estándares respalda el diseño seguro y simplifica el mantenimiento y el reemplazo.
El siguiente proceso paso a paso proporciona un marco práctico para especificar una nueva manguera o mejorar un sistema existente:
1. Aclarar la aplicación y el entorno.
Defina el tipo de máquina, el ciclo de trabajo, el uso en interiores o exteriores, la exposición a la abrasión, los rayos UV, los productos químicos y las temperaturas extremas.
2. Confirme la presión del sistema y el factor de seguridad.
Identifique la presión máxima de trabajo y cualquier aumento repentino esperado. Seleccione una manguera cuya presión de trabajo cumpla o supere este valor y al mismo tiempo cumpla con el factor de seguridad requerido.
3. Elige material y construcción.
Decida entre caucho, termoplástico, PTFE o TPU según la compatibilidad del fluido y la temperatura. Seleccione refuerzo trenzado o en espiral para igualar el nivel de presión y la intensidad de la pulsación. Considere la posibilidad de utilizar una manguera plana de TPU cuando se requiera una transferencia de gran volumen o una larga distancia o un despliegue frecuente.
4. Determinar el tamaño y la longitud.
Utilice pautas de flujo y velocidad para seleccionar el diámetro interior. Planifique el recorrido para minimizar las curvas y evitar exceder el radio de curvatura mínimo dejando una holgura adecuada.
5. Seleccione accesorios y acoplamientos compatibles
Haga coincidir los tipos de rosca, sistemas de bridas o acoplamientos rápidos con su equipo. Utilice sistemas de accesorios aprobados del mismo fabricante o de fabricantes compatibles para preservar las clasificaciones de presión y la cobertura de la garantía.
6. Verificar estándares y certificaciones.
Confirme que la manguera cumpla con los requisitos SAE, ISO, DIN o EN necesarios para el mercado y la aplicación de destino.
7. Planificar la inspección y el mantenimiento.
Asegúrese de que la instalación deje espacio para la inspección visual, comprobaciones de fugas y reemplazo. Diseñe el diseño de modo que las mangueras críticas sean accesibles en lugar de estar enterradas detrás de componentes rígidos.
La siguiente tabla destaca las diferencias típicas entre las mangueras planas de TPU y las mangueras hidráulicas de caucho de alta presión convencionales en aplicaciones industriales y móviles comunes.
Aspecto | Manguera plana de TPU | Manguera hidráulica de goma |
Rol típico | Líneas de suministro, deshidratación y transferencia de fluidos a alta presión | Líneas directas de actuador y control en circuitos hidráulicos. |
Estructura | Capas internas y externas de TPU con una cubierta tejida de poliéster o poliamida | Tubo resistente al aceite con trenza o espiral de alambre de acero y cubierta de goma. |
Rango de presión | Rango de presión moderadamente alta con presiones de estallido generalmente alrededor de tres veces la presión de trabajo | Amplio rango desde aproximadamente 1000 PSI hasta más de 10,000 PSI de presión de trabajo |
Despliegue | Flexible, enrollable y diseñado para un rápido despliegue y recuperación | Enrutamiento fijo en equipos, diseñado para instalación a largo plazo. |
Abrasión/contacto con el suelo | Excelente resistencia al arrastre sobre terrenos abrasivos y superficies rugosas. | Buena protección de la cubierta, pero generalmente no está diseñada para un arrastre constante. |
Usos típicos | Deshidratación minera, transferencia de agua a larga distancia, extinción de incendios, transferencia de productos químicos y combustibles, agricultura | Excavadoras, grúas, prensas, moldeo por inyección, hidráulica automotriz. |
La combinación de mangueras hidráulicas de caucho para transmisión de potencia con mangueras planas de TPU para transferencia de gran volumen a menudo da como resultado un sistema de manejo de fluidos más eficiente, seguro y versátil.
Incluso la manguera mejor diseñada no alcanzará su vida útil teórica sin una estrategia de mantenimiento proactiva. Un programa de inspección estructurado debería incluir:
- Inspecciones visuales de rutina en busca de grietas, ampollas, abrasiones, refuerzos expuestos, fugas en los accesorios y indicios de torceduras o aplanamientos.
- Monitoreo funcional de la temperatura de operación, presión y niveles de ruido para identificar restricciones de flujo emergentes o cavitación.
- Sustitución programada de mangueras que se acercan a su vida útil recomendada o presentan signos tempranos de fatiga, especialmente en circuitos con alta relevancia para la seguridad.
Para las mangueras planas de TPU utilizadas en entornos dinámicos al aire libre, las buenas prácticas incluyen limpiarlas, secarlas y almacenarlas correctamente entre implementaciones para preservar su resistencia mecánica y a los rayos UV.
La selección de mangueras hidráulicas de alta presión y mangueras planas de TPU no es sólo una tarea de compra; es una decisión de ingeniería fundamental que da forma a la seguridad, la eficiencia y el costo del ciclo de vida. Un sistema de mangueras bien combinado puede reducir el tiempo de inactividad, disminuir los gastos de mantenimiento y garantizar un rendimiento confiable incluso en los entornos más hostiles.
Si está planificando una nueva instalación, actualizando un sistema existente o evaluando formas de optimizar la transferencia de fluidos a larga distancia, comuníquese con un fabricante de mangueras profesional impulsado por la ingeniería para obtener asistencia personalizada. Comparta sus requisitos de presión, tipo de medio, rango de temperatura y restricciones de ruta, y solicite una propuesta detallada que incluya el tipo de manguera, el tamaño, la construcción y los intervalos de mantenimiento recomendados. Cuanto antes alinee su estrategia de mangueras con sus condiciones operativas reales, antes podrá garantizar un rendimiento hidráulico más seguro y eficiente.
El factor más importante es que la presión de trabajo de la manguera debe igualar o exceder la presión operativa máxima del sistema y al mismo tiempo satisfacer el factor de seguridad elegido, que comúnmente se establece en 4:1 para aplicaciones hidráulicas.
La manguera plana de TPU se utiliza mejor cuando la transferencia de grandes volúmenes, la deshidratación, la extinción de incendios, el riego o el transporte de productos químicos y combustible requieren recorridos largos, un despliegue frecuente y una alta resistencia a la abrasión, en lugar de una conexión directa a los actuadores.
Las mangueras hidráulicas deben reemplazarse de acuerdo con las recomendaciones del fabricante y siempre que la inspección revele grietas, fugas, refuerzos expuestos, torceduras u otros daños visibles, especialmente en circuitos esenciales para la seguridad o la producción continua.
No necesariamente. Los materiales de los tubos deben ser compatibles con los fluidos específicos que se utilizan, como aceite mineral, fluidos sintéticos, agua-glicol, productos químicos o combustibles. En algunos sistemas, se requieren diferentes familias de mangueras para manejar diferentes medios de forma segura.
Doblar una manguera más que su radio de curvatura mínimo concentra la tensión en el tubo y el refuerzo, lo que provoca daños internos, capacidad de presión reducida y fallas prematuras, incluso si la manguera parece intacta desde el exterior.
