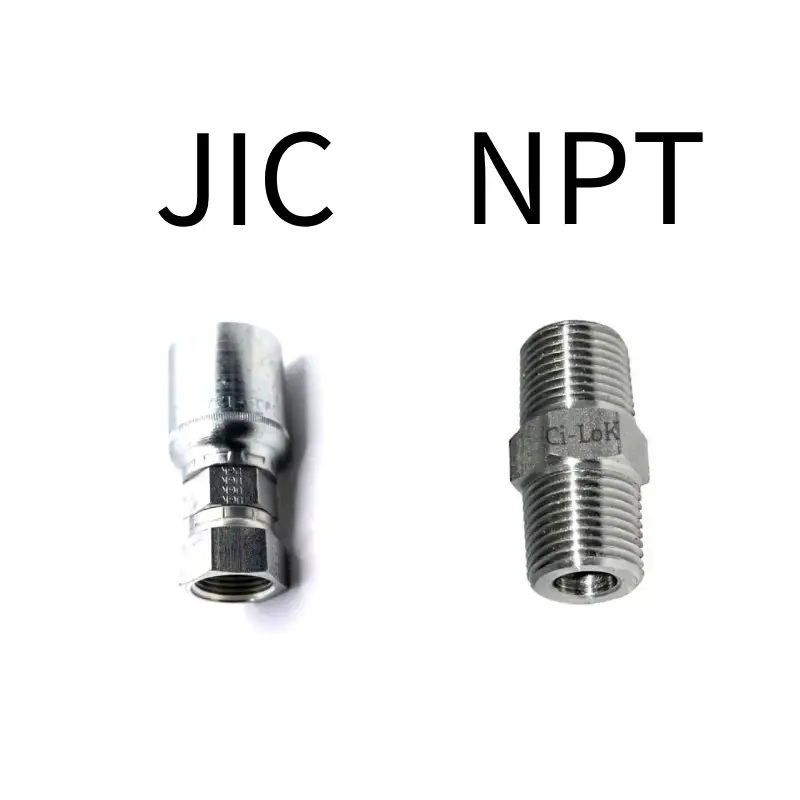

Seleccionar entre accesorios JIC y accesorios NPT es una decisión de diseño crítica que afecta el riesgo de fugas, la presión de operación, la confiabilidad a largo plazo y el costo de mantenimiento en sistemas de fluidos hidráulicos e industriales. Esta guía ofrece una comparación clara y estructurada y un marco de selección práctico para ayudar a los ingenieros, compradores y equipos de mantenimiento a tomar decisiones seguras para aplicaciones de mangueras del mundo real.
Los accesorios JIC (accesorios del Joint Industry Council) son accesorios abocinados de 37° definidos por la norma SAE J514 y ampliamente utilizados en sistemas hidráulicos de presión media a alta. Proporcionan un sello de metal con metal en la superficie abocinada, lo cual es especialmente valioso en sistemas expuestos a pulsaciones de presión y vibraciones.
Los accesorios JIC utilizan roscas UNF rectas combinadas con un asiento cónico de 37° en el extremo del accesorio. El sello se produce entre el abocardado macho y el asiento hembra, en lugar de a lo largo de las roscas, lo que simplifica la resolución de problemas de fugas.
- Asiento cónico abocardado de 37° para sellado de metal con metal.
- Roscas rectas UNF fabricadas con tolerancias 2A/2B para intercambiabilidad.
- Materiales comunes: acero al carbono, acero inoxidable, latón y aleaciones niqueladas para resistencia a la corrosión.
Las opciones de geometría y materiales de los accesorios JIC admiten entornos hidráulicos exigentes donde la estabilidad y la precisión son esenciales. Cuando se especifican y ensamblan correctamente, ofrecen un sellado confiable con buena reutilización.
- Rango de presión típico: aproximadamente 7 a 34,5 MPa (1000 a 5000 psi), según el tamaño y el material.
- Buen comportamiento frente a fugas debido al contacto controlado en el asiento abocinado.
- Es posible una desconexión repetida si las superficies de sellado permanecen intactas y limpias.
Los accesorios NPT (rosca nacional para tuberías) utilizan una forma de rosca de tubería cónica de 60° y se usan comúnmente en sistemas de gas y fluidos de presión baja a moderada. Son populares en plomería en general, líneas de aire de servicios públicos y muchas conexiones de servicios industriales.
Los accesorios NPT dependen de la interferencia de roscas y del sellador para crear una junta hermética a la presión. Esta estructura es simple y rentable pero más sensible al torque y a la técnica de ensamblaje.
- Roscas macho y hembra cónicas de 60° que se unen cuando se aprietan.
- Sellado logrado mediante interferencia de rosca metálica más cinta de PTFE o sellador líquido.
- Los materiales incluyen hierro negro, latón, acero y acero inoxidable para una variedad de entornos.
Los accesorios NPT son ampliamente aceptados donde la presión es moderada, el goteo menor es manejable y no es obligatorio un rendimiento hidráulico de alto nivel. Sin embargo, son más vulnerables a sufrir daños debidos a prácticas de instalación incorrectas.
- Muy adecuado para aplicaciones de presión baja a moderada sin vibraciones severas.
- Menor costo de los componentes, pero es más probable que haya fugas a largo plazo si el sellador y el torque no se controlan cuidadosamente.
- Apretar demasiado puede causar puertos agrietados y roscas distorsionadas, especialmente en metales más blandos y componentes fundidos.

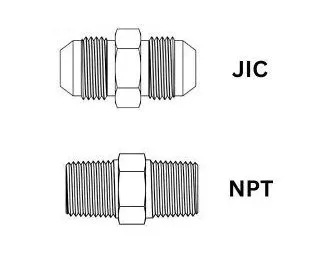

Comprender las diferencias estructurales y funcionales entre los accesorios JIC y NPT es esencial para diseñar sistemas seguros y confiables. La siguiente tabla resume sus características principales para respaldar una selección y especificación rápidas.
Aspecto | Accesorios JIC | Conexiones NPT |
Tipo de sello | Sello de asiento abocinado de metal a metal de 37° | Interferencia de rosca cónica más sellador |
Tipo de hilo | Rosca recta UNF (2A/2B) | Rosca de tubo cónica de 60° |
Uso típico de presión | Sistemas hidráulicos de media a alta presión. | Sistemas de presión baja a moderada |
Se requiere sellador | Sin sellador adicional en el diseño normal | Normalmente se requiere cinta de PTFE o sellador líquido |
Resistencia a las vibraciones | Bueno, muy adecuado para sistemas hidráulicos móviles. | Más bajo; Los hilos pueden aflojarse bajo la vibración. |
Reutilizabilidad | Alto si las superficies abocinadas permanecen intactas | Limitado; Los hilos pueden irritarse o deformarse. |
Riesgo de ajuste excesivo | Puede dañar el asiento abocardado | Mayor riesgo de puertos agrietados y daños en las roscas |
Costo | Costo unitario generalmente más alto | Costo unitario generalmente más bajo |
Aplicaciones comunes | Maquinaria hidráulica, aeroespacial, equipos industriales. | Plomería, líneas de aire, tuberías de servicios generales. |
Intercambiabilidad | No intercambiable con roscas de tubería. | No intercambiable con hilos abocinados |
Los requisitos de aplicación a menudo determinan si JIC o NPT es la opción más apropiada. Tener en cuenta la presión del sistema, el nivel de vibración, el tipo de medio y la estrategia de mantenimiento ayuda a reducir el costo y el riesgo de la vida útil.
Los accesorios JIC se seleccionan en sistemas donde se requiere un sellado estable y un rendimiento preciso en condiciones operativas exigentes. Son especialmente útiles en entornos sujetos a fuertes tensiones mecánicas o actividades de servicio frecuentes.
- Maquinaria hidráulica móvil como equipos de construcción y agrícolas.
- Prensas industriales, moldeo por inyección y otros equipos con altas presiones del sistema.
- Subsistemas hidráulicos aeroespaciales y automotrices que requieren un ensamblaje robusto y repetible.
Los accesorios NPT a menudo se especifican para servicios de uso general donde las presiones son moderadas y la sensibilidad a los costos es alta. Su amplia disponibilidad y familiaridad del instalador son ventajas prácticas importantes.
- Líneas de servicios públicos de aire, agua y procesos no críticos en instalaciones industriales.
- Servicios generales de plomería y construcción donde las conexiones NPT que cumplen con el código son estándar.
- Tuberías estáticas con vibración limitada y frecuencia de mantenimiento relativamente baja.
Reconocer cómo fallan los accesorios ayuda a los ingenieros y técnicos a crear sistemas y procedimientos de servicio más confiables. Las medidas preventivas suelen ser sencillas pero muy eficaces.
Los accesorios JIC fallan principalmente cuando el sello abocardado se daña o se carga incorrectamente durante el ensamblaje. Pequeñas imperfecciones en la superficie o un torque excesivo pueden reducir significativamente la confiabilidad del sellado.
- Apretar demasiado aplana o distorsiona el cono de 37°, lo que reduce la calidad del contacto y provoca fugas con el tiempo.
- Los rayones, la contaminación o la desalineación en las superficies abocinadas interfieren con el asiento total de metal con metal.
Los accesorios NPT fallan principalmente debido a un torque inadecuado, selladores inadecuados o degradados o daños en las roscas. Su diseño cónico los hace más sensibles al ajuste excesivo que muchas alternativas de rosca recta.
- Puertos y accesorios agrietados cuando se aplica un torque excesivo a las roscas cónicas.
- Filtración crónica en las juntas cuando falta sellador, es incompatible o se aplica incorrectamente.
La identificación precisa en el campo evita roscas cruzadas, puertos dañados y ensamblajes inseguros. Una simple combinación de inspección visual y medición suele ser suficiente para distinguir los estándares.
Los técnicos pueden delimitar rápidamente el tipo de rosca mediante unos pocos pasos de inspección básicos. Este enfoque evita intentos de ensamblaje por prueba y error que a menudo dañan los componentes.
- Los racores JIC muestran roscas rectas y un asiento cónico visible de 37° en el extremo del racor macho.
- Los accesorios NPT tienen roscas cónicas que cambian de diámetro a lo largo de su longitud y no tienen asiento abocardado.
- Utilizando calibradores y calibres de rosca se verifica si la rosca es recta UNF (JIC) o cónica (NPT).
Los intentos de implementar estándares no coincidentes son una causa frecuente de fugas y fallas de componentes. Aplicar un torque excesivo para iniciar una conexión es una fuerte indicación de que los tipos de rosca no son compatibles.
- Si una conexión no se inicia fácilmente con la mano, deténgase y confirme el estándar antes de continuar.
- Utilice adaptadores dedicados diseñados para realizar la transición entre diferentes estándares cuando sea necesario.
El montaje correcto es tan importante como la selección correcta cuando se busca sistemas libres de fugas y fáciles de mantener. Los controles de procedimiento simples mejoran significativamente la vida útil y la seguridad.
Las conexiones JIC se benefician de un par controlado y superficies de sellado limpias y sin daños. La atención a la preparación básica a menudo previene problemas de fugas a largo plazo.
- Inspeccione las superficies abocinadas en busca de rayones, abolladuras y contaminación, y límpielas con materiales sin pelusa antes del montaje.
- Apriete según las recomendaciones de torque del fabricante, generalmente usando un método de 'apretar con los dedos y planos' en lugar de hacer conjeturas.
Las conexiones NPT dependen en gran medida de la aplicación adecuada del sellador y del control de torsión. Pequeñas desviaciones de las prácticas recomendadas provocan fugas o daños mecánicos.
- Aplique el tipo de sellador correcto en una cantidad controlada, manteniendo el exceso fuera del recorrido del flujo de fluido.
- Apretar gradualmente, respetando las vueltas recomendadas más allá del apriete manual para evitar agrietar los puertos o deformar las roscas.
Evaluar los accesorios únicamente según el precio unitario puede ocultar importantes costes de vida útil. Una visión más amplia que incluya el tiempo de inactividad, la pérdida de fluidos y la mano de obra de mantenimiento brinda una imagen más precisa.
Cada elección adecuada equilibra el gasto inicial con los requisitos de servicio continuos. Diferentes aplicaciones justificarán diferentes compensaciones.
- Los accesorios de menor costo pueden aumentar los gastos con el tiempo si las fugas y los retrabajos son frecuentes.
- Los accesorios de mayor rendimiento pueden reducir las paradas no planificadas y los costos relacionados con derrames, especialmente en circuitos hidráulicos críticos.
La fuga de fluidos no es sólo una cuestión de mantenimiento; también puede plantear riesgos para la seguridad y el medio ambiente. Los estándares de conexión con superficies de sellado controladas e inspeccionables ayudan a mitigar estos riesgos.
- Un sellado robusto y una mejor resistencia a las vibraciones reducen la probabilidad de fallos repentinos en entornos exigentes.
- Los estándares consistentes en todas las flotas de equipos simplifican el almacenamiento de repuestos y agilizan los procedimientos de servicio.
Un proceso de decisión estructurado reduce las conjeturas y respalda especificaciones consistentes en todos los proyectos. Los siguientes puntos se pueden traducir en un flujo claro en la página o en una lista de verificación para diseñadores y compradores.
- Definir la presión de operación y las condiciones de sobretensión máxima.
- Evaluar las características de vibración, carga de impacto y ciclo de trabajo.
- Confirmar el tipo de fluido y la compatibilidad con metales y selladores.
- Considere la accesibilidad para inspección, ajuste y reensamblaje.
- Compare el costo y el riesgo de la vida útil en lugar de centrarse únicamente en el precio de los componentes.
La aplicación de esta lista de verificación ayuda a alinear la elección de accesorios con los requisitos de rendimiento, seguridad y presupuesto de cada sistema específico.
Si su equipo está planificando, actualizando o solucionando problemas de un sistema hidráulico o de fluidos y necesita una recomendación clara y específica de la aplicación sobre accesorios, ahora es el momento ideal para involucrar a un socio especialista. Comuníquese con un equipo técnico que pueda revisar sus requisitos de presión, medios, entorno y mantenimiento, y luego ayudarlo a especificar los accesorios, adaptadores y conjuntos de mangueras más adecuados para una operación segura, eficiente y resistente a fugas.
No, estos accesorios utilizan diferentes formas de rosca y conceptos de sellado, por lo que no están diseñados para conectarse directamente. Se deben utilizar adaptadores diseñados específicamente para la transición entre estándares siempre que un sistema incluya ambos tipos.
Los accesorios NPT dependen de roscas cónicas más sellador, por lo que pueden ocurrir fugas si el torque es incorrecto, el sellador se degrada o las roscas se dañan. La vibración y los ciclos de temperatura aceleran el desgaste de la articulación, aumentando la probabilidad de filtraciones.
Los accesorios JIC se utilizan ampliamente en aplicaciones de media y alta presión dentro de sus límites nominales. Los sistemas de presión extremadamente alta pueden justificar tecnologías de conexión alternativas con diferentes márgenes de seguridad según los requisitos de diseño.
El sello principal en las conexiones JIC es el contacto metal con metal en el asiento abocinado de 37°, por lo que normalmente no es necesario sellador de roscas adicional. La introducción de selladores donde no son necesarios puede interferir con el asentamiento adecuado o contaminar los circuitos hidráulicos.
Compruebe si la rosca es recta o cónica y si se ve un asiento cónico. Las roscas rectas con un asiento de 37° indican JIC, mientras que las roscas cónicas sin asiento abocardado indican NPT; Los medidores y calibradores proporcionan una confirmación adicional.
