En sistemas de fluidos hidráulicos, neumáticos y industriales, elegir el tipo de rosca adecuado es fundamental para la prevención de fugas, la seguridad operativa y la confiabilidad a largo plazo. Esta guía explica en qué se diferencian dos estándares ampliamente utilizados, NPSM y NPT, y cómo seleccionar la opción correcta para su aplicación de manguera .[1][2][3]
NPSM (National Pipe Straight Mechanical) y NPT (National Pipe Taper) son estándares de roscas de tuberías de América del Norte que utilizan un ángulo de rosca de 60° similar pero geometrías muy diferentes. NPSM utiliza roscas rectas para uniones mecánicas, mientras que NPT utiliza roscas cónicas que proporcionan un sello hermético a la presión.[2][4][3]
Las roscas NPSM están destinadas principalmente a la retención y alineación mecánica y dependen de un elemento de sellado externo, como una junta tórica o una junta. Las roscas NPT están diseñadas para que al apretarlas se produzca interferencia entre las roscas macho y hembra, a menudo reforzadas con sellador, para lograr el sellado directamente a través de la forma de la rosca.[5][3][2]
Las roscas NPSM son roscas de tubería rectas y paralelas que se utilizan en uniones mecánicas donde se requiere una alineación adecuada, un ensamblaje repetible y un sellado externo. Son comunes en maquinaria industrial y de energía fluida donde los accesorios se ensamblan y desmontan con frecuencia.[3][2][5]
Las características clave de los hilos NPSM incluyen:[2][5]
- Diseño de rosca recta con ángulo incluido de 60°.
- Diámetros mayores y menores constantes a lo largo de la longitud de la rosca.
- Sin sello de rosca inherente, que requiere una junta tórica, junta o arandela en el asiento.
- A menudo se utilizan como puertos hembra combinados con accesorios macho NPTF y un asiento de 30° para crear un sello mecánico y frontal confiable.
Los usos típicos de las roscas NPSM incluyen sistemas hidráulicos y neumáticos, conexiones de equipos industriales, dispositivos de tratamiento de agua y otros conjuntos que requieren mantenimiento frecuente u orientación precisa.[3][2]
Las roscas NPT son roscas de tubería cónicas diseñadas para crear una junta hermética cuando se aprietan y sellan adecuadamente. La forma cónica hace que las roscas macho y hembra interfieran bajo torsión, lo que produce un contacto de metal con metal que ayuda a evitar fugas.[6][2][3]
Las características principales de los hilos NPT son:[1][2]
- Perfil cónico (aproximadamente 1:16 de conicidad) con un ángulo de rosca de 60°.
- Sellado conseguido mediante interferencia de roscas radiales y, en muchos casos, cinta de PTFE o sellador líquido.
- Ampliamente utilizado en tuberías de líquidos y gas, incluidas redes de agua, gas, petróleo y productos químicos.
- Disponible en variaciones como NPTF, que controla las tolerancias de cresta y raíz de manera más estricta para lograr un sello de rosca seco.[5][2]
Las roscas NPT son populares en circuitos hidráulicos de alta presión, sistemas de aire comprimido, tuberías de proceso y plomería industrial y residencial en general.[7][3]

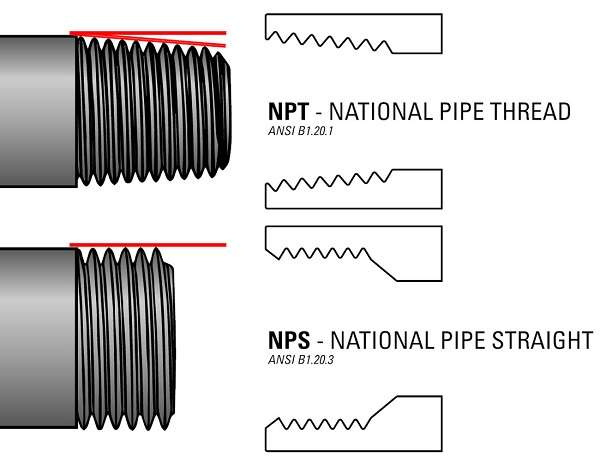

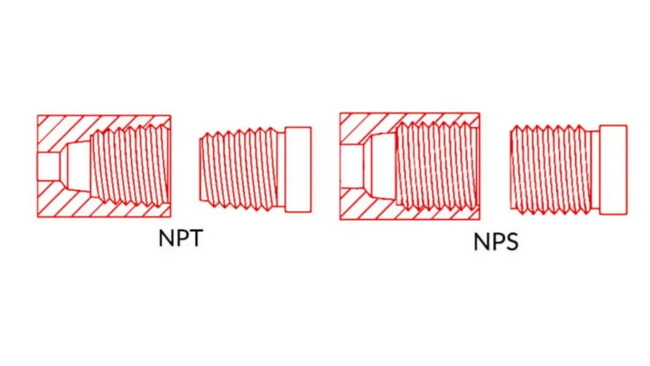

Aunque NPSM y NPT comparten la misma forma y ángulo de rosca básicos, se comportan de manera muy diferente bajo carga y presión debido a su geometría. Comprender estas diferencias ayuda a prevenir discrepancias que pueden causar fugas o fallas prematuras.[4][5][3]
Estructuralmente, NPSM es una rosca de tubería recta con conicidad cero, mientras que NPT es una rosca de tubería cónica que se estrecha a un ritmo definido a lo largo de su longitud. Ambos utilizan crestas y raíces planas para equilibrar la fuerza y el contacto, pero la forma cónica del NPT fuerza los flancos entre sí, generando presión de sellado a medida que aumenta el torque.[4][2][3]
En términos de sellado, las roscas NPT dependen de su conicidad más interferencia y sellador, mientras que las roscas NPSM dependen de un componente de sellado externo en un asiento de 30° o similar. Esta diferencia fundamental significa que las conexiones NPT a menudo pueden funcionar como juntas de tubería autosellantes, mientras que las conexiones NPSM deben diseñarse como juntas mecánicas con elementos de sellado separados.[2][5][3]
Las roscas NPT suelen ofrecer índices de presión más altos que las NPSM cuando se usan de acuerdo con sus respectivos estándares y con un sellador adecuado. Esto hace que NPT sea una opción frecuente en circuitos de alta presión y críticos para la seguridad.[6][1][5][3]
NPTF, una variante de sello seco de NPT, optimiza las dimensiones de la cresta y la raíz para minimizar las fugas en espiral sin requerir sellador, lo que lo hace atractivo en muchos sistemas hidráulicos y de combustible. Las roscas NPSM, por el contrario, dependen de juntas tóricas o juntas correctamente seleccionadas y de asientos mecanizados adecuadamente, que pueden proporcionar un sellado excelente a presiones bajas a medias cuando se instalan correctamente.[5][3][2]
Para aplicaciones que involucran gases o líquidos peligrosos, la mayor capacidad de sellado inherente de las roscas cónicas a menudo proporciona un margen de seguridad que es difícil de igualar solo con roscas rectas. Sin embargo, cuando se espera una desconexión frecuente, reemplazar las juntas tóricas en las juntas NPSM puede ser más predecible que depender de sellos de rosca que se alteran repetidamente.[8][6][3][5]
Cada tipo de hilo está optimizado para patrones de uso y condiciones de funcionamiento específicos. Seleccionar el tipo correcto reduce el riesgo de fugas, facilita el mantenimiento y puede simplificar la estandarización en todos los equipos.[1][3][2][5]
Las roscas NPT se utilizan a menudo cuando la presión de la línea es alta y el sistema no se desmonta con frecuencia, como en tramos de tuberías permanentes o semipermanentes. Las roscas NPSM se especifican con frecuencia en equipos modulares, bancos de pruebas y conjuntos de mangueras donde la alineación y la capacidad de servicio son prioridades y donde es deseable usar sellos reemplazables.[6][3][2][5]
En los sistemas de energía fluida, ambas familias aparecen una al lado de la otra: NPT o NPTF se utilizan en puertos y líneas rígidas y NPSM se utiliza en tuercas giratorias, adaptadores y conexiones de servicio. Este uso mixto permite a los diseñadores equilibrar el sellado, la orientación y la repetibilidad en diferentes secciones del mismo sistema.[9][3][5]
Debido a que NPSM y NPT comparten un ángulo de rosca de 60° y un paso similar, pueden acoplarse parcialmente, pero eso no significa que sean completamente intercambiables o adecuados para sellar sin un diseño cuidadoso. Depender de una compatibilidad accidental puede introducir patrones de tensión peligrosos o un sellado inconsistente.[4][3][5]
Los conectores macho NPTF se usan comúnmente con accesorios giratorios hembra NPSM que incorporan un asiento invertido de 30° donde el sello ocurre en el asiento en lugar de en las roscas mismas. Esta disposición es ampliamente aceptada en los sistemas hidráulicos e ilustra cómo puede funcionar la combinación de roscas cónicas y rectas cuando la geometría de la interfaz está definida correctamente.[10][9][2]
Fuera de estas combinaciones reconocidas, no se recomienda mezclar roscas NPT y NPSM sin asientos o elementos de sellado adecuados para conexiones estancas a presión. Los adaptadores diseñados específicamente para la transición entre estándares son una opción más segura que forzar el acoplamiento de las roscas.[7][3][5]
Aspecto | Hilo NPSM | Rosca NPT |
Geometría del hilo | Rosca de tubo recta y paralela con un ángulo de 60°. | Rosca de tubo cónica con ángulo de 60°, aprox. Cono 1:16. |
Modo de sellado | Sellado externo mediante junta tórica, junta o arandela en un asiento mecanizado. | Interferencia de roscas, a menudo con cinta de PTFE o sellador líquido; NPTF puede ser de sellado seco. |
Función primaria | Retención mecánica, alineación y reutilización. | Sellado de tuberías para líquidos y gases en líneas de presión. |
Rango de presión típico | Presión baja a media con sellos correctamente especificados. | Tuberías y sistemas hidráulicos de media a alta presión. |
Comportamiento de mantenimiento | Muy adecuado para montajes y desmontajes frecuentes; Los sellos son fáciles de reemplazar. | El ajuste repetido puede causar desgaste de la rosca o irritación si no se maneja con cuidado. |
Variantes comunes | Puertos hembra mecánicos rectos y giratorios combinados con asientos macho NPTF. | NPT, NPTF y estándares de tuberías cónicas relacionados para roscas secas o selladas. |
Aplicaciones típicas | Giratorios hidráulicos, puntos de prueba, interfaces de equipos, conjuntos modulares. | Tuberías de agua, gas, petróleo, productos químicos, válvulas y colectores de alta presión. |
Los conjuntos de mangueras, colectores y redes de tuberías deben integrar tipos de roscas, materiales de sellado y condiciones de operación de manera consistente para evitar fugas o estrés mecánico. Los tipos de rosca mal combinados pueden crear desalineación, daños en la rosca y un sellado poco confiable, incluso si la unión inicialmente parece apretada.[11][3][5]
La transferencia de fluidos a alta presión, incluidas aplicaciones en petróleo y gas, minería, agua municipal y agricultura, a menudo utiliza roscas de tubería cónicas en componentes rígidos combinadas con roscas mecánicas rectas en pivotes y adaptadores. Los proveedores de mangueras y equipos centrados en ingeniería pueden ayudar a los diseñadores de sistemas a hacer coincidir los estándares de rosca con la construcción de la manguera, la presión nominal y la compatibilidad química.[12][13]
Un enfoque estructurado ayuda a garantizar que cada conexión roscada utilice el estándar más apropiado para su función en el sistema. Los siguientes pasos proporcionan una forma práctica de realizar esa selección.[3][7][1][5]
1. Definir nivel y medio de presión.
Determine el funcionamiento del sistema y la presión máxima, además de si el medio es un gas, inflamable o de otro modo peligroso.[6][3]
2. Decidir sobre la filosofía del sellado.
Elija si el diseño se basará en el sellado de roscas, el sellado de caras o una combinación de ambos, y documente esa elección.[2][5]
3. Evaluar la frecuencia del mantenimiento.
Evalúe si la junta se alterará con regularidad y, de ser así, con qué facilidad se pueden reemplazar o inspeccionar los sellos.[8][5]
4. Verificar los estándares aplicables.
Confirme el cumplimiento de los estándares globales o norteamericanos pertinentes, junto con cualquier regla corporativa o específica de la industria que restrinja los tipos de hilos.[14][7]
5. Coordinar con los proveedores de componentes.
Alinee los tipos de rosca elegidos con las válvulas, bombas, mangueras y adaptadores disponibles para que todo el sistema permanezca consistente y útil.[13][10]
Las prácticas de instalación correctas afectan significativamente el rendimiento y la vida útil de las juntas de tuberías roscadas. Un torque inadecuado, daños en la superficie o áreas de sellado contaminadas pueden socavar incluso las conexiones bien diseñadas.[9][5][3][6]
Para roscas cónicas, el uso de sellador adecuado en la cantidad correcta ayuda a prevenir fugas en la espiral y al mismo tiempo evita la lubricación excesiva, que puede provocar un ajuste excesivo. Para roscas mecánicas rectas, una cuidadosa inspección y lubricación de las juntas tóricas o juntas, además de prestar atención a la limpieza del asiento, mejora el sellado y reduce el riesgo de extrusión o corte.[9][5][3][6]
Las recomendaciones de torsión pueden variar según el tamaño de la rosca, el material y la condición, por lo que es esencial consultar la documentación del fabricante y realizar ajustes según el uso del sellador. El uso de herramientas calibradas y procedimientos consistentes entre los equipos de instalación ayuda aún más a estandarizar la calidad.[10][9][3]
Para proyectos que involucran sistemas de fluidos complejos, transferencias a larga distancia o altas presiones operativas, revisar la selección de roscas, la estrategia de sellado y la compatibilidad de los componentes al principio de la fase de diseño puede evitar cambios costosos más adelante. La consulta técnica con un fabricante especializado de mangueras y accesorios permite a los diseñadores de sistemas verificar los estándares de rosca, integrar sellos adecuados y alinear las capacidades de presión en todos los componentes.[12][13][3]
Para pasar de la teoría a una solución totalmente diseñada, comparta dibujos del sistema, presiones operativas, características del medio y expectativas de mantenimiento con un equipo de ingeniería calificado y solicite una recomendación detallada sobre tipos de roscas, métodos de sellado y componentes de mangueras o tuberías adaptados a esa aplicación específica.[13][10]
La diferencia clave es que NPSM es una rosca de tubería mecánica recta que requiere un sello externo, mientras que NPT es una rosca de tubería cónica que sella mediante interferencia de rosca y sellador.[2][3]
Aunque las roscas NPSM y NPT pueden engancharse debido a un paso y un ángulo de rosca similares, no se consideran totalmente compatibles para el sellado a presión a menos que se utilicen en una combinación reconocida con un asiento y un elemento de sellado adecuados.[5][9]
Las roscas de tubería cónicas, como NPT y NPTF, generalmente proporcionan clasificaciones de presión más altas y se prefieren en muchos sistemas de alta presión, especialmente cuando se transportan gases o líquidos peligrosos.[6][3]
Las roscas NPSM brindan buena alineación y reutilización y, combinadas con juntas tóricas o juntas, permiten un desmontaje y mantenimiento frecuentes sin depender de que las roscas mismas sellen cada vez.[2][5]
La identificación generalmente implica verificar si la rosca es recta o cónica, medir el paso de la rosca y comparar las dimensiones con tablas de referencia y, cuando sea necesario, consultar al fabricante para verificar el estándar.
