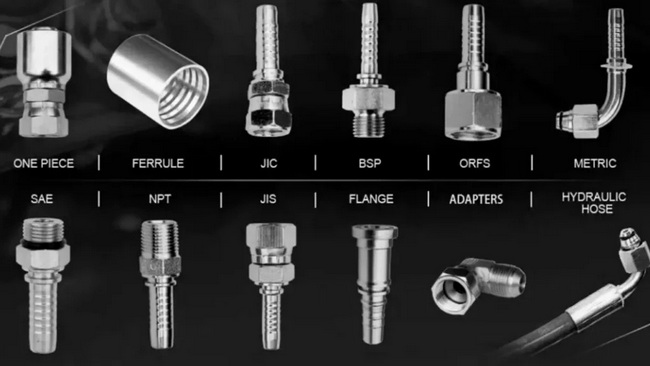

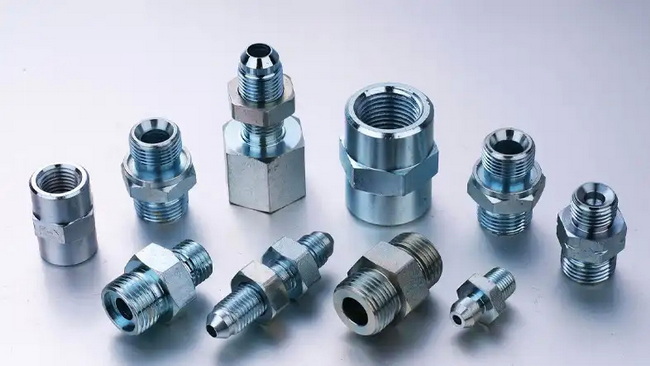

Los accesorios SAE son conectores hidráulicos estandarizados diseñados por la Sociedad de Ingenieros Automotrices para brindar un rendimiento de alta presión y sin fugas en sistemas de energía fluida exigentes. Comprender sus tipos, estándares y principios de selección es esencial para construir sistemas hidráulicos, neumáticos y de combustible seguros y eficientes.

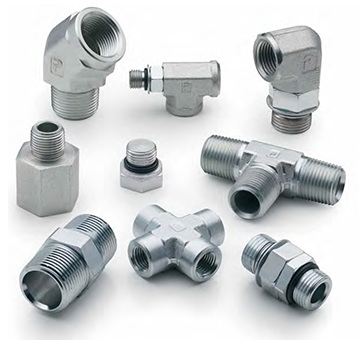

Los accesorios SAE son conectores mecánicos que unen mangueras, tubos y componentes en sistemas hidráulicos y otros sistemas de fluidos de acuerdo con los estándares dimensionales y de rendimiento SAE. Proporcionan una geometría controlada para roscas y superficies de sellado para que los accesorios de diferentes fabricantes sigan siendo intercambiables y confiables.
- SAE significa Sociedad de Ingenieros Automotrices, el organismo que publica los estándares de ajuste de la serie J ampliamente utilizados en transporte y energía hidráulica.
- Estos accesorios están optimizados para variaciones de alta presión, vibración y temperatura comunes en la hidráulica móvil e industrial.
Los sistemas hidráulicos modernos exigen un sellado repetible bajo presión pulsante, cargas de impacto y entornos operativos hostiles. Los accesorios SAE abordan estos desafíos con torque, presiones nominales y geometrías de sellado claramente definidas.
Los beneficios clave incluyen:
- Conexiones sin fugas cuando se instalan dentro de los rangos de presión y torque nominales.
- Alta resistencia a picos de presión, vibraciones y ciclos de temperatura.
- Fácil sustitución y modificación del sistema gracias a la estandarización entre marcas.
La identificación correcta de las roscas y el estilo de sellado es la base para seleccionar el conector SAE correcto. La identificación errónea conduce directamente a fugas, irritaciones y fallas prematuras en el campo.
Conceptos principales:
- Forma de rosca: las roscas rectas UN/UNF unificadas son comunes en conexiones ORB, ORFS y JIC.
- Tipo de sello: El sellado puede ocurrir en un asiento cónico, una junta tórica en una ranura o la cara de una junta tórica.
- Tamaño del tablero: los códigos de tamaño (-04, -06, -08, etc.) se correlacionan con los tamaños nominales de tubos o mangueras y los diámetros de rosca.
Para mejorar la experiencia del usuario, se puede insertar una tabla de comparación simple o una imagen de tabla de identificación de hilos en esta sección para ayudar a los usuarios a distinguir entre tipos de hilos de un vistazo.
SAE J514 cubre los accesorios abocardados JIC de 37°, uno de los tipos de conexión más frecuentes en los sistemas hidráulicos en todo el mundo. Tanto el extremo macho como el hembra utilizan un asiento cónico de 37° y el sellado se produce en el contacto de metal con metal en lugar de en las roscas.
Puntos clave:
- Diseñado para aplicaciones hidráulicas de alta presión en tubos metálicos.
- El tamaño típico oscila entre aproximadamente 1/8 de pulgada y 2 pulgadas de diámetro exterior del tubo.
- Popular en equipos móviles, hidráulica industrial y circuitos de prueba.
SAE J1926 define puertos y accesorios de rosca recta que se sellan con una junta tórica capturada en el saliente. La rosca proporciona fuerza de sujeción, mientras que la junta tórica de elastómero proporciona el sello principal contra un chaflán mecanizado.
Reflejos:
- Recomendado para la prevención de fugas en sistemas de media y alta presión.
- Excelente resistencia a las vibraciones gracias a la junta tórica resistente, adecuada para maquinaria móvil y equipos de construcción.
SAE J1453 cubre los accesorios con sello de cara de junta tórica, donde una ranura en la cara del accesorio sostiene una junta tórica que sella contra una superficie de contacto plana. Las roscas son rectas y sólo proporcionan la fuerza de sujeción, no el sello primario.
Ventajas:
- Excelente estanqueidad incluso bajo altas presiones de choque e impulso.
- Preferido para sistemas de alta presión y alta vibración donde el tiempo de inactividad es costoso.
Un diagrama de sección transversal que muestra dónde se asienta la junta tórica en los accesorios ORFS puede mejorar significativamente la claridad y el compromiso visual en esta parte del artículo.
SAE J512 cubre accesorios abocinados de 45° y abocinados invertidos comúnmente utilizados en sistemas de refrigeración y automoción. Estos accesorios utilizan roscas rectas con un asiento de 45° donde el sellado se produce en la interfaz del cono.
Características clave:
- Muy adecuado para líneas de baja presión como combustible, refrigerante y algunos circuitos de freno o transmisión.
- A menudo se fabrican en latón para ofrecer resistencia a la corrosión y conformabilidad.
SAE J518 define bridas divididas de cuatro pernos que se utilizan para conectar mangueras grandes y líneas rígidas a bombas, motores y colectores. Una ranura en la brida sostiene una junta tórica que sella contra una superficie de puerto plana.
Detalles importantes:
- Dos series primarias: Código 61 (estándar) y Código 62 (alta presión).
- Ideal para circuitos de alto flujo y alta presión donde las conexiones roscadas serían voluminosas o difíciles de mantener.
Una tabla de clasificación de presión que compare las series Código 61 y Código 62 por tamaño sería muy valiosa para los ingenieros que seleccionan conexiones de brida.
Los accesorios hidráulicos SAE se utilizan dondequiera que se requiera potencia hidráulica o transferencia de fluido controlada y segura. La estandarización simplifica el abastecimiento global, el mantenimiento y la expansión del sistema.
Campos representativos:
- Hidráulica móvil: excavadoras, cargadoras, maquinaria agrícola, grúas.
- Unidades de potencia industriales: prensas, máquinas de moldeo por inyección, máquinas herramienta.
- Automoción y camiones: sistemas de combustible, dirección asistida, frenos, líneas de refrigerante.
- Petróleo y gas: equipos de perforación, sistemas submarinos, hidráulica de refinería.
Seleccionar el conector SAE correcto es una decisión crítica para la seguridad que afecta la eficiencia, el tiempo de inactividad y la garantía. Un proceso de decisión estructurado reduce los errores y los retrabajos de instalación en el sitio.
Factores clave:
1. Rosca y estándar: confirme si el sistema utiliza bridas JIC, ORB, ORFS, abocardadas de 45°, abocardadas invertidas o de cuatro pernos.
2. Clasificación de presión: verifique el funcionamiento del sistema y las presiones máximas con respecto a los límites de presión dinámica apropiados, generalmente basados en un factor de diseño apropiado.
3. Temperatura y fluido: Verifique la compatibilidad de los materiales de los accesorios y sellos con el rango de temperatura y la química del fluido.
4. Medio ambiente: considere la corrosión, la abrasión y la vibración para determinar si el acero al carbono, el acero inoxidable o el latón son apropiados.
Un pequeño diagrama de flujo de decisiones aquí (por ejemplo, 'Presión → Medio ambiente → Estándar → Material') puede ayudar a los no expertos a comprender rápidamente el proceso de selección.
La elección del material está estrechamente relacionada con el costo, la vida útil y los requisitos reglamentarios. La selección correcta de materiales reduce la corrosión, las fugas y el tiempo de inactividad inesperado en entornos hostiles.
Materiales comunes:
- Acero al carbono: ideal para sistemas hidráulicos de alta resistencia y económicos en equipos industriales y de construcción.
- Acero inoxidable: Preferido en ambientes corrosivos como marinos, marinos y de procesamiento químico.
- Latón: Típico para circuitos neumáticos, de refrigeración y de combustible de baja presión donde la maquinabilidad y la resistencia a la corrosión son importantes.
La instalación correcta es la forma más efectiva de mantener los accesorios SAE libres de fugas durante toda su vida útil. La mayoría de las fallas prematuras se deben a contaminación, desalineación o torsión incorrecta.
Pasos recomendados:
1. Inspeccionar y limpiar: revise todos los accesorios, mangueras y tubos en busca de grietas, rebabas o deformaciones y elimine la contaminación antes del montaje.
2. Alinee con cuidado: evite doblar tubos o mangueras durante el ajuste; la superficie del sello debe asentarse en escuadra para evitar rayaduras o cargas desiguales.
3. Utilice el torque adecuado: Apriete con una llave dinamométrica calibrada siguiendo la tabla de torque del fabricante para evitar un ajuste excesivo o insuficiente.
4. Proteja los sellos: Para ORB y ORFS, lubrique las juntas tóricas con un fluido compatible y asegúrese de que no estén torcidas ni pellizcadas durante el montaje.
Cuando sea apropiado, se puede agregar un gráfico de instalación simple ilustrado paso a paso para guiar a los técnicos a través de las mejores prácticas.
El mantenimiento preventivo mantiene estables los sistemas hidráulicos y evita costosas paradas no planificadas. Una sencilla rutina de inspección reduce en gran medida el riesgo de fugas y roturas de mangueras alrededor de los accesorios SAE.
Prácticas útiles:
- Inspecciones visuales periódicas para detectar filtraciones, humedad, placas dañadas o ampollas en la cubierta de la manguera junto a los accesorios.
- Reemplazo programado de sellos y O-rings expuestos a altas temperaturas o fluidos agresivos.
- Documentación de cualquier reapriete o reemplazo de ajuste para rastrear patrones de problemas recurrentes.
Comprender las clasificaciones de presión es esencial para aplicar accesorios SAE de forma segura en sistemas hidráulicos de alta energía. Cada tamaño y configuración de accesorio tiene una presión de trabajo definida basada en pruebas dinámicas y un factor mínimo de seguridad contra explosiones.
Puntos clave de seguridad:
- La presión de trabajo publicada supone que los accesorios se utilizan dentro de las condiciones de funcionamiento especificadas y con componentes compatibles.
- Los picos de presión del sistema deben permanecer por debajo de la presión de trabajo nominal del accesorio para mantener la vida útil y evitar la iniciación de grietas bajo cargas cíclicas.
Un gráfico de barras que compara la presión de trabajo por tamaño y serie de accesorios (por ejemplo, J514, J1453 y J518 Código 61/62) puede hacer que esta sección sea más intuitiva para ingenieros y compradores.
Saber cómo fallan normalmente los accesorios ayuda a los ingenieros a diseñar sistemas más robustos y a los técnicos a evitar errores repetidos. El reconocimiento temprano de patrones reduce los incidentes ambientales y los riesgos de seguridad.
Problemas típicos:
- Excoriación o desgarre de las roscas debido a roscas cruzadas o torsión excesiva, que a menudo se observa en conexiones de acero inoxidable.
- Daños en el asiento y rayaduras cuando los accesorios se aprietan desalineados o contaminados con virutas de metal.
- Extrusión o mordisco de juntas tóricas en sistemas ORB y ORFS cuando los picos de presión exceden los valores nominales o cuando se utiliza una dureza inadecuada de las juntas tóricas.
Las medidas de prevención incluyen torque correcto, alineación, filtración adecuada y selección de sellos con dureza y compatibilidad química adecuadas.
En los sistemas globales, los accesorios SAE a menudo coexisten con estándares de conexión BSP, métricos y otros, lo que aumenta el riesgo de que los componentes no coincidan. Una diferenciación clara protege contra peligrosos 'casi ataques'.
Característica | SAE (JIC/ORB/ORFS/J512/J518) | BSP (británico) | ISO métrico |
uso común | Hidráulica norteamericana, móvil, industrial | Neumática europea, algo de hidráulica. | Automoción, maquinaria, OEM globales |
Estilo de hilo | Roscas rectas UN/UNF más bridas | BSPP / BSPT paralelo o cónico | Paralelo o cónico métrico |
Sello primario | Cono, saliente de junta tórica, cara de junta tórica, junta tórica de brida | Arandela cónica o adherida | Junta tórica, cono o sello adherido |
Esta comparación ayuda a los diseñadores a estandarizar un sistema siempre que sea posible y a utilizar los adaptadores con cuidado cuando es inevitable utilizar varios estándares.
La orientación de la industria enfatiza cada vez más la seguridad a nivel del sistema y la eficiencia del ciclo de vida en el diseño de mangueras y accesorios. Las máquinas más nuevas a menudo combinan JIC tradicional con ORFS y conexiones de brida de alta presión para equilibrar costo y rendimiento.
Tendencias emergentes:
- Uso más amplio de ORFS en equipos móviles de alta resistencia para minimizar las fugas ambientales.
- Preferencia por revestimientos de superficies inoxidables y avanzados donde se requieren garantías extendidas y un bajo costo total de propiedad.
Para los ingenieros, fabricantes de equipos originales y equipos de mantenimiento que necesitan conjuntos hidráulicos confiables que cumplan con el estándar SAE, trabajar con un fabricante impulsado por la ingeniería garantiza que los racores, mangueras y accesorios se combinen como un sistema completo en lugar de piezas aisladas. Comparta sus requisitos de presión, temperatura, fluidos y ambientales, y podrá recibir recomendaciones optimizadas que combinan accesorios SAE con mangueras planas de TPU compatibles y otros componentes adaptados a su aplicación.
¿Listo para construir sistemas hidráulicos más seguros y sin fugas? Solicite hoy una cotización personalizada de ensamblaje de manguera SAE y obtenga soporte experto desde el diseño hasta la entrega.
¡Contáctenos para obtener más información!
SAE se refiere a accesorios diseñados según los estándares de la Sociedad de Ingenieros Automotrices, que definen la geometría, el rendimiento y la intercambiabilidad para sistemas hidráulicos y relacionados.
JIC 37° flare es una conexión definida por SAE según SAE J514, pero el término 'accesorios SAE' es más amplio y también incluye conexiones ORB, ORFS, 45° flare, invertida y brida de cuatro pernos.
ORFS y JIC utilizan diferentes geometrías de sellado y no son directamente intercambiables, aunque hay adaptadores disponibles para realizar una transición segura entre ellos cuando sea necesario.
La frecuencia de las inspecciones depende del ciclo de trabajo, pero muchos operadores alinean las revisiones de los accesorios con intervalos de rutina de cambio de aceite o filtros hidráulicos para detectar fugas, daños o aflojamientos en una etapa temprana.
Las conexiones ORFS y ORB son ampliamente preferidas para entornos de alta vibración porque sus sellos de junta tórica mantienen la compresión incluso cuando los componentes metálicos experimentan micromovimientos.
