Vistas:222 Autor:loreta Hora de publicación: 2026-01-23 Origen:Sitio
Menú de contenido
● Palabras clave principales e intención de búsqueda
● ¿Qué es una manguera hidráulica trenzada única?
● ¿Qué es una manguera hidráulica de doble trenzado?
● Diferencias clave: manguera trenzada simple o doble
>> Comparación de rendimiento: manguera trenzada simple o doble
● Designaciones y estándares de mangueras trenzadas (R1 frente a R2, 1SN frente a 2SN)
>> Estándares típicos de una sola trenza
>> Estándares típicos de doble trenza
>> R1 vs R2 en términos simples
● Cómo elegir entre mangueras trenzadas simples y dobles
>> Paso 1: Definir la presión y el margen de seguridad
>> Paso 2: Evaluar las condiciones ambientales
>> Paso 3: Verifique la flexibilidad y las restricciones de enrutamiento
>> Paso 4: Costo del equilibrio versus vida útil
● Aplicaciones comunes para mangueras trenzadas simples y dobles
>> Usos típicos de mangueras trenzadas simples
>> Usos típicos de mangueras de doble trenzado
● Dónde encajan las mangueras planas de TPU en la imagen
● Perspectivas de expertos: modos de falla y consideraciones de seguridad
>> Fallo por explosión debido a sobrepresión
● Cómo un fabricante de mangueras planas de TPU agrega valor adicional
● Lista de verificación práctica: cómo especificar la manguera adecuada
● Llamado a la acción final: obtenga una solución de manguera personalizada de Sunmoon
● Preguntas frecuentes: manguera hidráulica trenzada simple o doble
>> 2. ¿Cómo sé si la manguera R1 (1 cable) es suficiente para mi sistema?
>> 4. ¿Qué sucede si doblo demasiado una manguera de doble trenzado?
>> 5. ¿Con qué frecuencia se deben inspeccionar y reemplazar las mangueras hidráulicas?
● Citas:

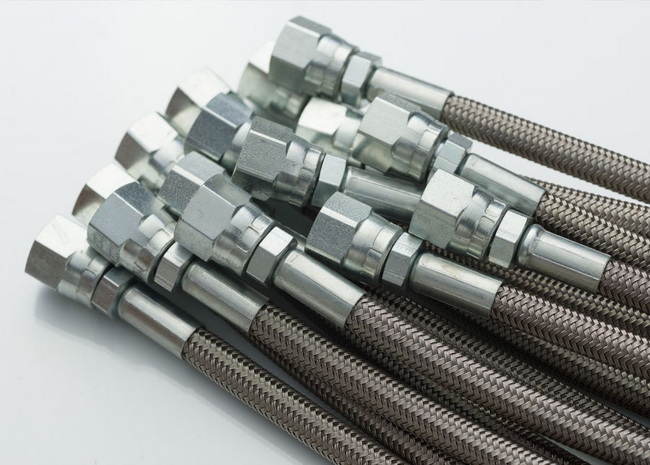

Comprender la diferencia entre mangueras hidráulicas de trenzado simple y doble es fundamental para la seguridad, la confiabilidad y el control de costos en cualquier sistema hidráulico. Esta guía explica cómo se construyen, cómo funcionan, dónde se utiliza mejor cada tipo y cómo un fabricante de mangueras planas de TPU impulsado por la ingeniería como Sunmoon puede respaldar proyectos exigentes de mangueras planas de TPU .
Los usuarios que buscan términos como diferencia entre manguera hidráulica trenzada simple y doble o 'manguera hidráulica R1 vs R2' generalmente quieren respuestas claras y prácticas que les ayuden a tomar decisiones de compra o diseño. Este artículo está estructurado para cumplir con esa intención y al mismo tiempo brindar una guía más profunda a nivel de ingeniería.
Comprenda las diferencias estructurales y los índices de presión de las mangueras trenzadas simples y dobles.
Aprenda a elegir la manguera adecuada para aplicaciones hidráulicas, industriales o de transferencia de fluidos específicas.
Equilibre la seguridad, la durabilidad, la flexibilidad y el costo para lograr un rendimiento a largo plazo.
Palabra clave de destino principal: - diferencia entre manguera hidráulica trenzada simple y doble
Las palabras clave de apoyo incluyen: manguera hidráulica de trenzado simple, manguera hidráulica de trenzado doble, manguera hidráulica de 1 cable frente a 2 cables, manguera hidráulica R1 frente a R2, clasificación de presión de manguera trenzada y selección de refuerzo de manguera hidráulica.
Una manguera hidráulica trenzada única utiliza una capa de refuerzo trenzado, generalmente alambre de acero de alta resistencia o fibra sintética, aplicado sobre un tubo interior flexible. El tubo interior suele estar fabricado de caucho resistente al aceite o de material termoplástico compatible con fluidos hidráulicos.
Ejemplos típicos son EN 853 1SN y SAE 100R1, que cuentan con una sola capa de trenza de alambre de acero, y SAE 100R6, que utiliza una sola trenza de fibra. Estas mangueras ofrecen un equilibrio práctico entre resistencia, flexibilidad y peso, lo que las hace adecuadas para aplicaciones de presión baja a media donde las condiciones de funcionamiento no son extremadamente duras.
Debido a su construcción más liviana, las mangueras trenzadas simples son más fáciles de encaminar en espacios reducidos y más sencillas de manejar durante la instalación. Sin embargo, brindan menos protección contra daños externos y picos de alta presión en comparación con los diseños de doble trenzado.
Una manguera hidráulica de doble trenzado tiene dos capas separadas de refuerzo trenzado envueltas alrededor del tubo interior. La segunda trenza aumenta significativamente la resistencia mecánica y mejora la resistencia a la presión, impulso, abrasión y daños externos.
Los ejemplos comunes incluyen EN 853 2SN y SAE 100R2, que tienen dos capas de malla de alambre de acero, y SAE 100R3, que utiliza dos capas de fibra trenzada. Estas mangueras están diseñadas para aplicaciones de presión media a alta y se utilizan ampliamente en maquinaria industrial, de construcción pesada y de minería que exigen un mayor margen de seguridad.
La capa de refuerzo agregada permite que la manguera mantenga su forma e integridad estructural incluso bajo presión extrema y cargas dinámicas. La compensación es una flexibilidad reducida, un radio de curvatura mínimo mayor y un costo más alto en comparación con las alternativas de trenzado simple.
La principal diferencia entre las mangueras hidráulicas de trenzado simple y de trenzado doble reside en la estructura de refuerzo y las condiciones de trabajo que pueden soportar de forma segura. La trenza simple ofrece una menor capacidad de presión pero mayor flexibilidad y menor costo, mientras que la trenza doble prioriza la resistencia, la durabilidad y la seguridad.
La siguiente tabla comparativa resume las distinciones más importantes para las decisiones de ingeniería y compras.
Aspecto | Manguera hidráulica trenzada simple | Manguera hidráulica de doble trenzado |
Capas de refuerzo | Una trenza (alambre o fibra) | Dos trenzas (alambre o fibra) |
Estándares típicos | EN 853 1SN, SAE 100R1, R6 | EN 853 2SN, SAE 100R2, R3 |
Clasificación de presión | Bajo a medio; adecuado para presiones de funcionamiento moderadas | Media a muy alta; adecuado para entornos de alta presión |
Flexibilidad | Alta flexibilidad, radio de curvatura más pequeño, enrutamiento más sencillo | Más rígido debido a la trenza adicional, mayor radio de curvatura mínimo |
Peso | Más ligero, más fácil de manejar e instalar | Más pesado debido al refuerzo adicional |
Resistencia a la abrasión y al impacto | Menor protección externa en ambientes hostiles | Mejor resistencia a la abrasión, impacto y daño mecánico. |
Capacidad de temperatura | Adecuado para gamas estándar pero con menor margen de seguridad | Se adapta mejor a temperaturas elevadas y trabajos severos cuando se especifica correctamente |
Aplicaciones típicas | Agricultura, construcción ligera, hidráulica general. | Construcción pesada, minería, unidades de energía de alta presión. |
Costo | Menor costo de producción y compra. | Mayor costo pero mayor vida útil en condiciones exigentes |
Los estándares de la industria definen los requisitos mínimos de rendimiento para las mangueras hidráulicas trenzadas y ayudan a los ingenieros a adaptar el diseño de la manguera a la presión, la temperatura y el tipo de fluido. Dos sistemas comúnmente referenciados son las normas SAE (Sociedad de Ingenieros Automotrices) y EN 853.
- SAE 100R1 / EN 853 1SN: Trenza monocapa de alambre de acero, diseñada para aplicaciones hidráulicas de media presión.
- SAE 100R6: Manguera trenzada de fibra única, utilizada a menudo para líneas de retorno de baja presión y servicios hidráulicos de uso general.
- SAE 100R2 / EN 853 2SN: Dos capas de malla de alambre de acero, diseñadas para aplicaciones de alta presión con rendimiento de impulso exigente.
- SAE 100R3: Dos capas de trenza de fibra, utilizadas en aplicaciones específicas de baja a media presión que priorizan la flexibilidad.
Las mangueras R1 están reforzadas con 1 cable y son adecuadas para presión moderada, enrutamiento flexible y entornos controlados.
Las mangueras R2 están reforzadas con 2 cables y son capaces de soportar presiones de trabajo más altas y una mayor resistencia a picos de presión y tensiones mecánicas.
Al seleccionar entre R1 y R2, compare siempre la presión de trabajo nominal y el rendimiento de impulso en el diámetro específico que necesita y luego aplique un factor de seguridad adecuado para su aplicación.

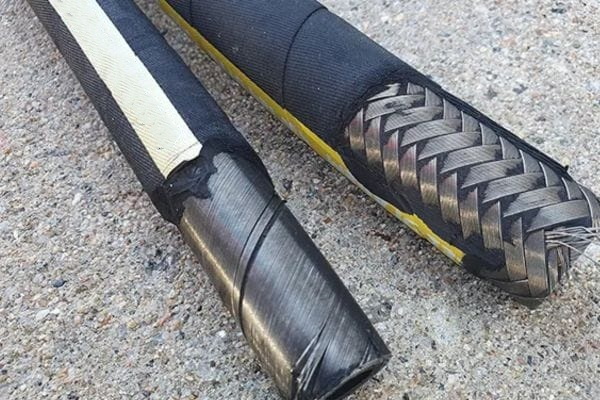

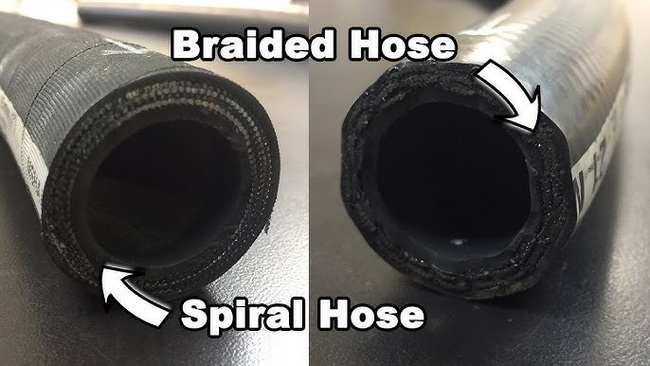

La selección entre mangueras hidráulicas de trenzado simple o doble debe seguir un proceso estructurado impulsado por la ingeniería. En lugar de asumir que 'cuanto más fuerte siempre es mejor', es más eficaz hacer coincidir el diseño de la manguera con las condiciones operativas reales, los requisitos de seguridad y los objetivos de costos.
Determine la presión máxima de trabajo del sistema, incluidos los posibles picos transitorios.
Consulte la norma SAE o EN correspondiente para conocer la presión de trabajo nominal de cada opción de manguera en el tamaño requerido.
Aplique un factor de seguridad adecuado, comúnmente 4:1 en muchas aplicaciones hidráulicas, o siga las pautas corporativas y de su industria.
Si una manguera trenzada única satisface sus necesidades de presión con un margen de seguridad adecuado, no se requiere automáticamente una manguera trenzada doble. Sin embargo, en sistemas con picos de presión frecuentes o cargas de impulso extremas, los diseños de doble trenzado suelen proporcionar una vida útil significativamente más larga y una mayor reserva de seguridad.
A continuación, analice el entorno operativo y el tipo de estrés que enfrentará la manguera diariamente.
¿Está la manguera expuesta a la abrasión de rocas, bordes metálicos, concreto o arrastre del suelo?
¿Funcionará en atmósferas corrosivas, estará expuesto a productos químicos o se almacenará al aire libre durante largos períodos?
¿Se enfrenta a impactos frecuentes, vibraciones o tráfico intenso en maquinaria móvil?
En entornos hostiles, las mangueras de doble trenzado ofrecen una protección más sólida y pueden resistir mejor los daños externos y la fatiga. En entornos interiores controlados con recorrido protegido, las mangueras trenzadas simples suelen proporcionar un rendimiento suficiente a un costo total más bajo.
Las mangueras trenzadas simples suelen ser más flexibles y tienen un radio de curvatura mínimo más pequeño, lo que ayuda a la hora de pasar por espacios reducidos o en esquinas estrechas.
Las mangueras de doble trenzado son más rígidas y requieren radios de curvatura más generosos, lo que debe tenerse en cuenta en el diseño del sistema y la colocación de las abrazaderas.
En sistemas altamente dinámicos con movimientos o vibraciones frecuentes, tanto la flexibilidad como la resistencia a la fatiga son importantes. La mejor opción puede ser una manguera trenzada simple con la protección adecuada o una manguera trenzada doble si las cargas de presión e impulso son particularmente severas.
Si bien las mangueras de doble trenzado generalmente tienen un costo unitario más alto, pueden extender significativamente la vida útil donde las condiciones son duras o las consecuencias de las fallas son graves. Al calcular el costo, considere el ciclo de vida completo: tiempo de inactividad, mano de obra de mantenimiento, frecuencia de reemplazo, pérdida de fluidos y posibles incidentes ambientales o de seguridad.
En muchas aplicaciones críticas, el valor a largo plazo de un diseño de manguera más robusto supera la pequeña diferencia de precio inicial por metro.
Hacer coincidir la construcción de la manguera con la aplicación garantiza seguridad y rentabilidad. A continuación se muestran escenarios de uso típicos para cada tipo.
Maquinaria agrícola como implementos, líneas de dirección y circuitos hidráulicos auxiliares.
Equipos de construcción livianos donde las presiones operativas son moderadas y el recorrido es relativamente corto.
Equipos industriales en general, bancos de pruebas y automatización de fábricas donde las mangueras están protegidas y se inspeccionan fácilmente.
Maquinaria de construcción pesada, incluidas excavadoras, cargadoras, grúas y plataformas de perforación que operan a altas presiones.
Unidades de energía hidráulica, prensas y sistemas industriales que funcionan de forma continua o en ciclos de trabajo elevados.
Minería, canteras y otros entornos donde las mangueras enfrentan abrasión, impacto mecánico y ciclos de impulso exigentes.
Si bien las mangueras trenzadas de alambre de acero dominan muchos circuitos hidráulicos, las mangueras planas de TPU ofrecen una solución de alto rendimiento para operaciones de transferencia de fluidos a larga distancia, deshidratación, extinción de incendios y petróleo y gas. El TPU (poliuretano termoplástico) combina una alta resistencia a la abrasión, una excelente flexibilidad y una fuerte resistencia química.
Los fabricantes impulsados por la ingeniería, como Sunmoon, se centran en mangueras planas de TPU y productos relacionados que proporcionan sistemas de mangueras livianos y de alta resistencia para aplicaciones industriales y energéticas exigentes. Cuando se usan en combinación con mangueras hidráulicas trenzadas en puntos de conexión o interfaces de equipos, las mangueras planas de TPU pueden reducir significativamente el esfuerzo de manipulación y los costos de logística en proyectos grandes.
Por ejemplo, un sistema puede utilizar una manguera hidráulica de doble trenzado en la bomba y el colector, mientras que las líneas de transferencia de agua o lodos de larga distancia se manejan mediante una manguera plana de TPU. Este enfoque híbrido aprovecha los puntos fuertes de cada tipo de manguera.
Comprender los modos comunes de falla de las mangueras ayuda a los ingenieros a seleccionar el producto adecuado y diseñar sistemas más seguros.
Las fallas por explosión generalmente ocurren cuando la presión del sistema excede la presión de trabajo nominal de la manguera o cuando el factor de seguridad es inadecuado. El uso de una manguera trenzada simple cuando se requiere una manguera trenzada doble de mayor presión aumenta significativamente este riesgo.
Los picos de presión debidos al cierre repentino de la válvula, cambios de carga o golpes de ariete pueden causar daños incluso cuando la presión nominal del sistema aparece dentro de las especificaciones. La selección correcta de la manguera y los componentes de control de presión son esenciales.
Arrastrar las mangueras por el suelo, el contacto con bordes afilados y el roce repetido contra las estructuras de la máquina pueden desgastar rápidamente la cubierta exterior. Una vez que la trenza queda expuesta, la corrosión y los daños mecánicos aceleran el fallo.
Las mangueras de doble trenzado proporcionan una reserva estructural adicional una vez que las capas exteriores se ven comprometidas, y la protección suplementaria, como protectores, mangas y abrazaderas, puede mejorar aún más la durabilidad.
Doblar una manguera más allá de su radio de curvatura mínimo puede provocar torceduras, aplanamiento y daños internos, lo que eventualmente provocará fugas o explosiones. Esto es particularmente crítico para mangueras de doble trenzado más rígidas, que requieren un tendido cuidadoso.
El enrutamiento adecuado de la manguera, el cumplimiento del radio de curvatura mínimo y el uso de codos o adaptadores cuando sea necesario son estrategias clave para reducir la fatiga y extender la vida útil en diseños de trenzado simple y doble.
Un fabricante de mangueras planas de TPU centrado en la ingeniería como Sunmoon puede proporcionar algo más que un suministro de productos estándar. Al combinar un profundo conocimiento de las aplicaciones con capacidades de producción flexibles, dicho socio puede ayudar a optimizar todo el sistema de mangueras.
Configuraciones de mangueras para aplicaciones específicas que integran segmentos de mangueras trenzadas, secciones planas de TPU y acoplamientos adecuados para los mercados de minería, extinción de incendios, alta mar o energía.
Soporte técnico sobre estándares, clasificaciones de presión, estratificación de mangueras y diseño de sistemas para que cada sección utilice el nivel correcto de refuerzo.
Orientación sobre programas de prueba, inspección y reemplazo adaptados a su ciclo de trabajo y requisitos de seguridad.
Este enfoque de consultoría reduce el costo y el riesgo de por vida y al mismo tiempo ayuda a los clientes globales a cumplir con los estándares locales e internacionales.
Utilice la siguiente lista de verificación para traducir la teoría en una selección práctica de mangueras para su proyecto.
- Definir las condiciones de funcionamiento: documentar la presión máxima de trabajo, los posibles picos de presión, el tipo de fluido, el rango de temperatura y el caudal esperado.
- Describa el entorno y el deber: aclare si la manguera se utilizará en interiores o exteriores, fija o móvil, y tenga en cuenta cualquier exposición a abrasión, productos químicos, rayos UV o impacto.
- Seleccionar nivel de refuerzo:
Utilice una manguera hidráulica trenzada simple para presiones moderadas, recorridos protegidos y aplicaciones que exigen alta flexibilidad.
Elija manguera hidráulica de doble trenzado para presiones más altas, condiciones de trabajo severas o aplicaciones de seguridad críticas.
Considere las soluciones de mangueras planas de TPU para transferencia a larga distancia, deshidratación o logística de fluidos en entornos hostiles.
- Verifique el cumplimiento de las normas: confirme que los tipos de mangueras elegidos cumplan con las normas SAE y EN 853 pertinentes y con cualquier requisito específico de la industria.
- Involucrar a un fabricante técnico: comparta dibujos, datos operativos y objetivos de rendimiento con un socio impulsado por la ingeniería como Sunmoon para perfeccionar el tipo de manguera, los accesorios y la estrategia de prueba.
Elegir entre mangueras planas de trenzado simple, trenzado doble y de TPU tiene un impacto directo en la seguridad, el tiempo de actividad y el costo total del ciclo de vida de sus sistemas hidráulicos o de transferencia de fluidos. En lugar de confiar en conjeturas o datos de catálogos genéricos, puede trabajar con un fabricante de mangueras planas de TPU basado en ingeniería como Sunmoon para adaptar cada tipo de manguera a cargas, entornos y estándares del mundo real.
Si está planificando un nuevo proyecto o actualizando una línea existente, recopile los parámetros básicos del sistema (presión, fluido, temperatura, longitud de la manguera y entorno) y compártalos con el equipo técnico de Sunmoon. Recibirá una configuración de manguera personalizada y respaldada por ingeniería que lo ayudará a reducir el riesgo, extender la vida útil y mejorar el rendimiento de todo su sistema.
¡Contáctenos para obtener más información!
Las mangueras de doble trenzado están diseñadas para presiones más altas y condiciones de operación más severas, pero no son automáticamente más seguras en todos los escenarios. Una manguera trenzada simple correctamente especificada con un margen de seguridad adecuado puede ser completamente segura en ambientes moderados, mientras que una manguera trenzada doble de tamaño insuficiente aún puede fallar si se aplica incorrectamente.
Para determinar si la manguera R1 es suficiente, compare la presión de trabajo máxima de su sistema (incluidos los picos) con la presión nominal de la manguera en el tamaño requerido. Si existe un margen de seguridad cómodo y el entorno no es excesivamente hostil, R1 puede ser adecuado; de lo contrario, considere actualizar a R2 o un diseño de especificaciones superiores.
Las mangueras planas de TPU son excelentes para transferencia de fluidos, deshidratación y aplicaciones similares, pero no son un reemplazo directo para todos los circuitos hidráulicos de alta presión. En muchos sistemas, todavía se requiere manguera trenzada de acero cerca de bombas, cilindros y colectores, mientras que las mangueras planas de TPU se pueden usar para líneas temporales o de larga distancia.
Si una manguera de doble trenzado se dobla más allá de su radio de curvatura mínimo, puede torcerse, aplanarse o sufrir daños internos, lo que puede provocar fugas o explosiones con el tiempo. Siga siempre las pautas del radio de curvatura del fabricante y utilice recorridos, abrazaderas y accesorios adecuados para evitar tensiones de flexión excesivas.
La frecuencia de inspección y reemplazo depende de la presión, el medio ambiente, el ciclo de trabajo y los requisitos de seguridad. Como regla general, realice inspecciones visuales periódicas, busque signos de abrasión, grietas o fugas y adopte intervalos de reemplazo basados en tiempo o impulso que sigan las recomendaciones del fabricante y las políticas de seguridad internas.
