Todos los tubos, tuberías y mangueras mueven fluidos o gases, pero están diseñados para trabajos, estándares y reglas de tamaño muy diferentes, y elegir el incorrecto puede provocar fugas, fallas o costosos tiempos de inactividad. La manguera plana de TPU agrega otra opción de alto rendimiento para proyectos modernos que necesitan transferencia de fluidos a larga distancia, flexible y liviana.
Los tubos, tuberías y mangueras son todos conductos huecos, pero difieren en rigidez, precisión y cómo los especifican los ingenieros. Comprender estos fundamentos hace que sea más fácil elegir correctamente marcos estructurales, tuberías permanentes o mangueras flexibles.
- Tubo: Generalmente rígido, con dimensiones precisas y tolerancias ajustadas, suele utilizarse en sistemas estructurales o de alta precisión.
- Tubería: Conducto rígido con tamaños nominales estandarizados, optimizados para capacidad de flujo y presión en sistemas de tuberías.
- Manguera: conducto flexible diseñado para un fácil recorrido, absorción de vibraciones y un despliegue rápido, incluida una moderna manguera plana de TPU para aplicaciones exigentes.
Cada opción sirve para un tipo diferente de aplicación, definida por carga, movimiento y estilo de instalación. Hacer coincidir el producto adecuado con el trabajo adecuado reduce el mantenimiento y mejora la seguridad del sistema.
Los tubos se utilizan ampliamente cuando la precisión y la resistencia son más importantes que la flexibilidad. En muchos casos, se seleccionan tubos porque deben mantener su forma bajo carga y encajar con precisión con los componentes circundantes.
- Marcos estructurales en maquinaria, racks y vehículos.
- Equipos médicos, instrumentación e intercambiadores de calor que necesitan un diámetro exterior preciso.
- Componentes automotrices y aeroespaciales donde las tolerancias estrictas y la rigidez constante son fundamentales.
Las tuberías son la columna vertebral de los sistemas de tuberías permanentes en edificios, plantas e infraestructura. Los ingenieros se centran en la capacidad de flujo interno, la presión nominal y la compatibilidad con códigos y accesorios de tubería.
- Redes de distribución de agua, vapor, gas y productos químicos.
- Líneas de proceso en plantas industriales que deben seguir estándares como ASME B36.10M y B36.19M.
- Instalaciones subterráneas y empotradas donde se requiera soporte rígido y larga vida útil.
Las mangueras se eligen cuando los sistemas necesitan flexibilidad, movimiento o despliegue rápido, en lugar de un enrutamiento rígido. La manguera plana de TPU extiende estas ventajas a la transferencia de alta presión y larga distancia en proyectos de agricultura, minería y energía.
- Sistemas hidráulicos, maquinaria móvil y líneas automotrices que vibren o se muevan.
- Líneas de transferencia temporales y semipermanentes para agua, lodos, combustibles y químicos.
- Líneas largas y flexibles que utilizan mangueras planas de TPU para riego, achique, extinción de incendios y transferencia de agua industrial.
Una de las mayores diferencias prácticas entre tubos, tuberías y mangueras es cómo se define y marca el tamaño. No entender bien el diámetro exterior, el diámetro interior y el tamaño nominal es una causa común de errores en los pedidos y de un rendimiento deficiente del flujo.
Los tubos se especifican con un diámetro exterior (OD) y un espesor de pared, que en conjunto definen el diámetro interior y la resistencia. Este enfoque permite un ajuste preciso en juntas estructurales y ensambles de tolerancia estrecha.
- Las marcas típicas incluyen '1 en OD × 0,065 en espesor de pared' o equivalentes métricos.
- El diámetro exterior y el espesor de la pared determinan la capacidad de carga y la rigidez a la flexión en el diseño estructural.
- Normas como ASTM e ISO definen propiedades mecánicas, tolerancias y métodos de prueba para tubos.
Pipe utiliza el tamaño nominal de tubería (NPS) más la tabla para describir las dimensiones, lo que puede resultar confuso para los no especialistas. El diámetro nominal no es el diámetro real y el número de cédula define el espesor de la pared y la capacidad de presión.
- El nombre de una tubería de '2 pulgadas' no significa que el diámetro medido sea de 2 pulgadas, porque NPS es una etiqueta nominal.
- Una tubería de 2 pulgadas cédula 40 tiene un diámetro interior mayor que una tubería de 2 pulgadas cédula 80 porque la pared de cédula 80 es más gruesa.
- Normas como ASME B36.10M y B36.19M establecen combinaciones estándar de diámetros exteriores y espesores de pared.
La mayoría de las mangueras se especifican por diámetro interior (ID) porque el área de flujo es el parámetro crítico. Además del diámetro interior, los ingenieros consideran la presión de trabajo, el factor de seguridad y el radio de curvatura mínimo.
- Un '1 en manguera' generalmente se refiere a 1 en ID en lugar de OD.
- Las hojas de datos de las mangueras enumeran el ID, la presión de trabajo, la presión de rotura, el rango de temperatura y los medios recomendados.
- La manguera plana de TPU también especifica el peso por metro y la longitud estándar de la bobina para la planificación de manipulación y logística.
Los procesos de selección de materiales y fabricación explican por qué los tubos, tuberías y mangueras tienen un comportamiento mecánico, durabilidad y costo diferentes. Comprender estos factores ayuda a equilibrar la fuerza, el peso, la resistencia a la corrosión y la flexibilidad.
Los tubos suelen fabricarse con metales y plásticos de ingeniería para ofrecer alta resistencia y precisión. El material elegido depende de la rigidez requerida, la resistencia a la corrosión y el presupuesto permitido.
- Los metales comunes incluyen acero al carbono, acero inoxidable y aluminio.
- Los tubos sin costura se producen mediante extrusión o perforación y se prefieren para superficies internas lisas y de alta presión.
- Los tubos soldados se forman doblando una tira hasta formar un cilindro y soldando la costura, a menudo a un costo menor que los tubos sin costura.
Las tuberías comparten muchos materiales con los tubos, pero siguen estándares orientados a la presión y el flujo en lugar de un acabado cosmético. Su ruta de producción se elige para cumplir con los requisitos de diámetro, espesor de pared y volumen.
- Las tuberías se fabrican a partir de metales, plásticos e incluso hormigón según la aplicación.
- Las tuberías de plástico comunes incluyen el PVC y otros termoplásticos utilizados en sistemas de drenaje y riego.
- Las tuberías de acero se aplican ampliamente en plomería, fluidos industriales y servicios de alta presión.
Las mangueras utilizan materiales flexibles como caucho, termoplásticos y capas de refuerzo. Esta combinación permite que las mangueras soporten la presión sin dejar de ser flexibles y fáciles de encaminar.
- Las mangueras de caucho suelen utilizar EPDM para resistencia a la intemperie y nitrilo o neopreno para resistencia al aceite y a productos químicos.
- Las mangueras termoplásticas, incluidas las mangueras planas de TPU, normalmente se fabrican mediante extrusión, coextrusión y procesos multicapa con refuerzo textil o metálico.
- El refuerzo puede incluir acero al carbono, acero inoxidable, aceros aleados o tejidos textiles para cumplir con diversos niveles de presión.
Los ingenieros comparan tubos, tuberías y mangueras en cuanto a rigidez, flexibilidad, presión nominal y qué tan bien manejan la vibración y el movimiento. La manguera plana de TPU a menudo supera a las mangueras tradicionales donde se necesitan tramos largos y un despliegue rápido.
- Rigidez y capacidad de carga: Los tubos y tuberías son rígidos y pueden ser autoportantes para diseños de tuberías estructurales y fijas, mientras que las mangueras son flexibles y generalmente necesitan soporte o contacto con el suelo.
- Flexibilidad y enrutamiento: las mangueras ofrecen la máxima flexibilidad, lo que permite enrutar obstáculos y reconfigurar rápidamente los sistemas.
- Presión y pulsación: los tubos y tuberías son adecuados para aplicaciones donde se desea una expansión volumétrica mínima, mientras que las mangueras ayudan a absorber vibraciones y fluctuaciones de presión.
Aspecto | Tubo | Tubo | Manguera / Manguera plana de TPU |
Rigidez típica | Miembro estructural rígido . | Conducto de presión rígido . | Conducto flexible . |
Enfoque principal del diseño | Preciso OD, fuerza, tolerancias. | Capacidad de flujo, presión, estándares. | Flexibilidad, enrutamiento, implementación. |
Notación de tamaño | DE × espesor de pared. | Horario NPS+. | DI más presión y radio de curvatura. |
Materiales típicos | Acero, inoxidable, aluminio. | Metales, plásticos, hormigón. | Caucho, PVC, TPU. |
Uso típico | Marcos, médicos, sistemas de precisión. | Fontanería, tuberías de proceso. | Hidráulicas, móviles, líneas de transferencia. |
Movilidad / despliegue | Bajo; mayoritariamente arreglado. | Bajo; mayoritariamente arreglado. | Muy alto, especialmente plano. |
En muchos sistemas, los tubos y tuberías se utilizan para segmentos rígidos y fijos, mientras que las mangueras cubren áreas que necesitan movimiento, aislamiento de vibraciones o cambios frecuentes de conexión. La manguera plana de TPU extiende el uso de la manguera a aplicaciones de servicio pesado y de larga distancia que anteriormente dependían principalmente de redes de tuberías rígidas.
- Equipos que vibren o se muevan, donde las tuberías rígidas serían propensas a fatigarse en las uniones.
- Líneas temporales de transferencia de agua o lodos en sitios de construcción, minería o energía.
- Despliegue y recuperación rápidos en respuesta a emergencias y operaciones en áreas grandes utilizando bobinas de manguera planas.

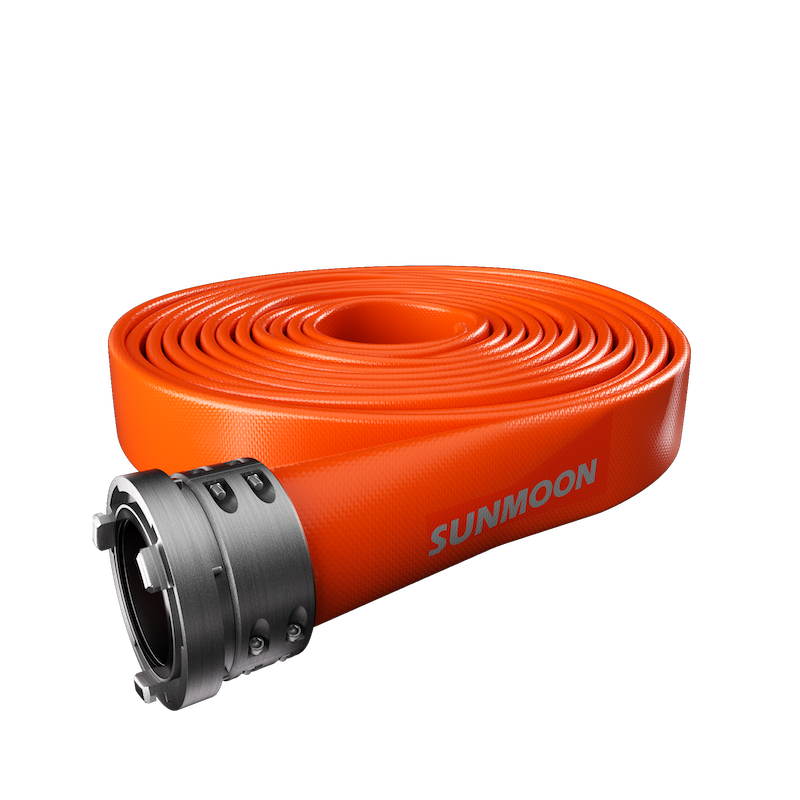

- Despliegue rápido: Los tramos largos y continuos se pueden desenrollar rápidamente y colocar en el suelo con un mínimo trabajo de unión.
- Bajo peso y almacenamiento compacto: las bobinas de manguera planas de TPU ocupan menos espacio que los sistemas de tuberías equivalentes, lo que reduce el esfuerzo de transporte y manipulación.
- Alta durabilidad: el TPU combina resistencia a la abrasión, resistencia a las perforaciones y estabilidad a los rayos UV para una larga vida útil en un uso exigente en exteriores.
Un marco de decisión simple ayuda a los ingenieros y compradores a decidir cuándo elegir tubo, tubería o manguera, y cuándo introducir una manguera plana de TPU. Hacer algunas preguntas prácticas reduce rápidamente las opciones.
1. ¿La línea está fija o en movimiento?
- Los sistemas fijos tienden a favorecer la tubería o el tubo.
- Las secciones móviles o vibratorias a menudo requieren conexiones de manguera.
2. ¿Es la precisión o la fluidez la prioridad?
- Ajuste de precisión y soporte estructural apuntando hacia el tubo.
- La capacidad de flujo y el control de presión apuntan hacia la tubería o manguera dimensionada por ID.
3. ¿Cuánto dura el recorrido y con qué frecuencia se moverá?
- Los tramos cortos y estáticos pueden resultar más económicos con tubería o tubo.
- Los tramos largos o las líneas reubicadas con frecuencia se benefician de la manguera plana de TPU.
4. ¿Qué entorno y fluido están involucrados?
- Los medios corrosivos o abrasivos pueden requerir acero inoxidable, aleaciones especiales o mangueras planas de TPU con revestimiento adecuado.
- Los rayos UV en exteriores y los terrenos accidentados favorecen los materiales de las mangueras con una fuerte resistencia a la intemperie y la abrasión.
5. ¿Qué estándares y aprobaciones se requieren?
- Las tuberías de construcción y de proceso deben seguir los códigos y normas de tuberías aplicables.
- Los conjuntos de mangueras deben cumplir con los requisitos DIN, ISO o SAE pertinentes, cuando corresponda.
La elección entre tubos, tuberías, mangueras convencionales y mangueras planas modernas de TPU tiene un impacto directo en la seguridad, el tiempo de actividad y los costos operativos. Para proyectos que exigen una transferencia de fluidos a larga distancia, flexible y confiable, comunicarse con un fabricante de mangueras planas de TPU impulsado por ingeniería para obtener una revisión detallada del tamaño y la configuración ayuda a garantizar que el diámetro, la presión nominal, los materiales y los acoplamientos estén completamente alineados con las condiciones operativas del mundo real y las necesidades de expansión futuras.
No, una manguera es un conducto flexible mientras que una tubería es rígida y estandarizada para instalaciones permanentes. Las mangueras se utilizan donde se espera movimiento, vibración o reconexión frecuente, mientras que las tuberías se utilizan principalmente en infraestructura fija.
Por lo general, no se pueden cambiar directamente porque sus accesorios, presiones nominales y prácticas de instalación difieren. Las mangueras pueden reemplazar secciones de tubería en áreas donde la vibración o la conexión repetida dañarían una tubería completamente rígida.
Sí, los tubos generalmente vienen con tolerancias dimensionales más estrictas, especialmente en el diámetro exterior, para permitir ajustes precisos y rendimiento estructural. Las tuberías y mangueras se centran más en la capacidad de flujo y la presión nominal que en tolerancias estrictas de diámetro exterior.
La manguera plana de TPU se adapta mejor a entornos exigentes que implican abrasión, terreno accidentado, despliegue frecuente o grandes cambios de temperatura. En estas situaciones, el TPU generalmente ofrece una vida útil más larga y un mejor equilibrio entre flexibilidad y durabilidad que la manguera plana estándar de PVC.
El dimensionamiento comienza a partir del caudal requerido, la caída de presión permitida y la presión de trabajo en su sistema. Después de eso, verificar el radio de curvatura, la resistencia del refuerzo y las opciones de conexión garantiza que la manguera plana de TPU seleccionada funcionará de manera segura y eficiente.
