● ¿Qué son los accesorios JIC?
● Estructura y características clave de diseño
● Principales beneficios de los accesorios JIC
● Tipos comunes de accesorios JIC
● Aplicaciones e industrias típicas
● JIC frente a otros estándares de accesorios hidráulicos
>> Comparación de los principales tipos de accesorios
● Cómo funcionan los accesorios JIC en un sistema hidráulico
● Paso a paso: montaje y apriete correctos del JIC
● Modos de falla comunes y cómo evitarlos
● Selección de materiales y consideraciones ambientales
● Consejos de expertos para seleccionar el conector JIC adecuado
● Cuando JIC es (y no es) la mejor opción
● Llamado a la acción claro: obtenga soporte de expertos para su JIC y conjuntos de mangueras
● Preguntas frecuentes: accesorios JIC
>> 1. ¿Qué significa 'JIC' en accesorios?
>> 2. ¿Son intercambiables los accesorios JIC y SAE de 45°?
>> 3. ¿Los accesorios JIC requieren sellador de roscas o cinta?
>> 4. ¿Cuántas veces se puede reutilizar un conector JIC?
>> 5. ¿Cómo identifico una conexión JIC en el campo?
● Citas:

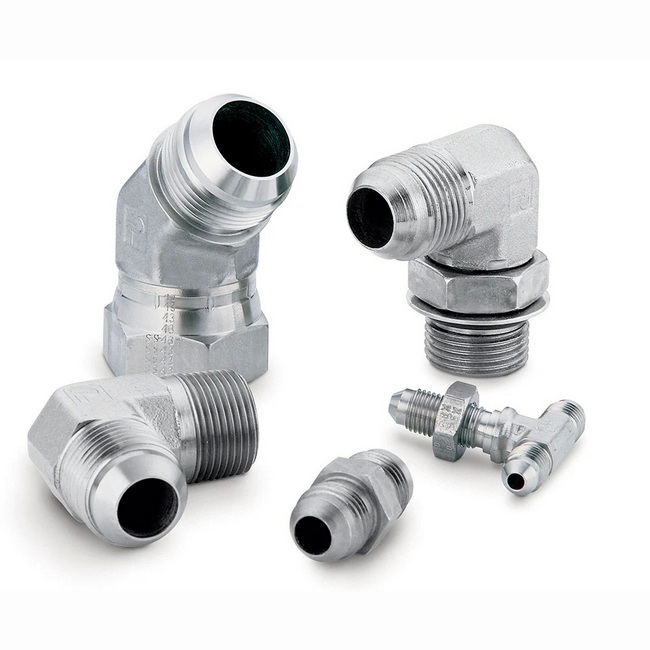

Los accesorios JIC son conectores hidráulicos abocinados de 37° diseñados para brindar un sello de metal a metal seguro y resistente a fugas en sistemas de energía de fluidos a alta presión, lo que los convierte en un estándar fundamental para los conjuntos de tubos y mangueras hidráulicas modernas . Al comprender cómo funcionan los accesorios JIC , dónde se utilizan y cómo se comparan con otros estándares, los ingenieros y compradores pueden seleccionar conexiones más seguras y duraderas para aplicaciones exigentes.
Los accesorios JIC (Joint Industry Council) son accesorios hidráulicos abocardados de 37° con roscas UNF que cumplen con la norma SAE J514 y crean un sello cónico de metal a metal entre los extremos macho y hembra. Las superficies del cono de 37° se acoplan bajo torsión para formar un sello mecánico hermético sin depender de sellador de roscas ni juntas tóricas, lo que proporciona una excelente resistencia a fugas en sistemas de alta presión.
Estos accesorios se clasifican como accesorios de compresión de rosca paralela, donde el sellado se produce en el asiento del cono en lugar de en las roscas mismas, lo que permite un montaje y desmontaje repetidos con un daño mínimo cuando se aprieta correctamente. Los accesorios JIC están ampliamente estandarizados, lo que los hace intercambiables entre muchos fabricantes y fáciles de conseguir en todo el mundo.

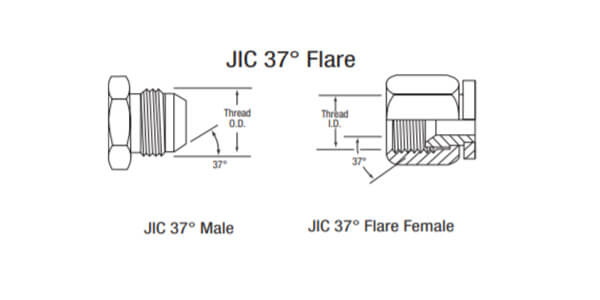

Un conector JIC típico consta de un abocinado macho, un abocinado hembra y una tuerca o manguito para asegurar la conexión al tubo o manguera. El conector macho tiene un asiento cónico externo de 37° y roscas rectas UNF, mientras que el conector hembra presenta un cono interno de 37° a juego y roscas rectas que unen los conos al apretarlos.
Las características de diseño importantes incluyen:
- Superficie de sellado abocinada de 37°: los conos dobles forman un sello de metal con metal que soporta alta presión y vibración.
- Roscas rectas UNF: las roscas de paso fino proporcionan un apriete preciso y un control de torsión repetible.
- Sin sello elastomérico: JIC se basa en la geometría y el acabado de la superficie, lo que reduce la dependencia de juntas tóricas que pueden envejecer o hincharse.

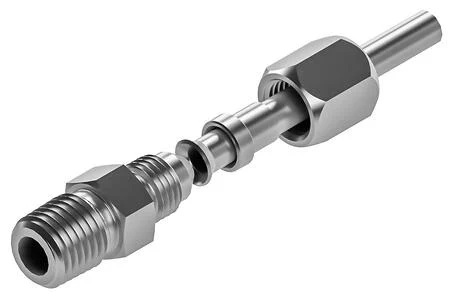

Para las conexiones de tubos, se utilizan una tuerca y un manguito (férula) para sujetar el tubo abocinado contra el cono macho, distribuyendo la tensión y ayudando a evitar que el tubo se agriete en el abocardado.
Los accesorios JIC son los preferidos en los sistemas hidráulicos porque ofrecen un sólido equilibrio entre capacidad de presión, reutilización y estandarización.
Las ventajas clave incluyen:
- Capacidad de alta presión: el asiento de metal con metal y ensanchado de 37° soporta presiones hidráulicas y cargas dinámicas típicas.
- Excelente resistencia a fugas: las conexiones JIC correctamente ensambladas mantienen sellos herméticos sin sellador de roscas.
- Fácil montaje y servicio: el diseño de estilo de compresión admite múltiples ciclos de desmontaje y montaje si no se aprieta demasiado.
- Estandarización global: Definida por SAE J514 y ampliamente utilizada en Norteamérica y más allá, simplificando el diseño y el mantenimiento.
- Versatilidad de materiales: Disponible en acero al carbono, acero inoxidable y latón para diferentes ambientes y tipos de fluidos.
Cuando se especifican e instalan correctamente, estos accesorios mejoran el tiempo de actividad del sistema, reducen la pérdida de fluido y reducen los costos de mantenimiento durante la vida útil del equipo hidráulico.
La tecnología JIC está disponible en una amplia gama de familias de conectores para soportar mangueras, tubos, adaptadores y cierres protectores de extremos.
Los tipos principales incluyen:
- Accesorios para mangueras JIC
Estos conectan mangueras hidráulicas a otros componentes mediante un extremo abocinado de 37° y, a menudo, están engarzados o reutilizables según las necesidades de mantenimiento.
- Extremos de manguera hidráulica JIC (engarzados y reutilizables)
- Los accesorios de engarzado proporcionan conexiones de manguera permanentes y de alta integridad en producción y ensamblaje OEM.
- Los accesorios JIC reutilizables permiten el reemplazo de mangueras in situ sin equipo de engarzado especial, lo que resulta útil para el mantenimiento en el campo.
- Tapas y tapones JIC
Las tapas roscadas protegen los extremos macho y los enchufes protegen los extremos hembra o cierran temporalmente los circuitos, lo que limita la contaminación y la pérdida de fluido durante el servicio.
- Adaptadores JIC
JIC a JIC y adaptadores de estándares cruzados, como JIC a NPT, JIC a BSP y JIC a ORFS, se utilizan para integrar componentes creados según diferentes estándares regionales o sistemas heredados.
Para una mejor experiencia del usuario, en esta sección se puede insertar un gráfico visual simple que resume estos tipos y sus casos de uso típicos.
Debido a su confiabilidad y clasificación de presión, los accesorios JIC se utilizan en sistemas hidráulicos marinos, de agricultura, construcción, minería y transporte.
Las aplicaciones representativas incluyen:
- Maquinaria agrícola: Los tractores, cosechadoras e implementos utilizan conexiones JIC en el sistema hidráulico de dirección, elevación y frenos.
- Construcción y equipos pesados: excavadoras, cargadoras, topadoras y grúas confían en JIC para conectar cilindros, bombas y motores.
- Minería, petróleo y gas: los sistemas de perforación, las bombas de lodo y los equipos de fracturación utilizan JIC para circuitos de fluidos de alta presión.
- Líneas de producción industrial: prensas, máquinas de moldeo por inyección y líneas automatizadas utilizan accesorios JIC para colectores hidráulicos compactos y útiles.
- Camiones y vehículos comerciales: las líneas de aceite de alta temperatura y alta presión y el sistema hidráulico auxiliar suelen utilizar conectores JIC.
- Marino y offshore: los accesorios JIC de acero inoxidable se utilizan en sistemas hidráulicos a bordo y equipos portuarios o de plataforma donde la resistencia a la corrosión es fundamental.
Aquí, un diagrama de flujo que muestra cómo interactúan los componentes conectados a JIC en un sistema hidráulico típico (bomba → válvula → cilindro → línea de retorno) puede proporcionar una descripción visual clara.
Para ayudar a los ingenieros a evitar aplicaciones incorrectas, es esencial comprender cómo se compara JIC con otros estándares comunes de accesorios hidráulicos.
Tipo de ajuste | Principio de sellado | Ángulo típico de ensanchamiento/asiento | Estilo de hilo | Idoneidad de presión | Aplicaciones típicas |
JIC | Metal con metal en cono abocinado de 37° | Ensanchamiento de 37° | Rosca recta UNF | Presión hidráulica media a alta | Hidráulica industrial, equipos móviles, derivados aeroespaciales. |
Ensanchamiento SAE de 45° | Metal con metal en abocardado de 45° | Ensanchamiento de 45° | Normalmente UNF | Presión baja a media | Automoción, refrigeración, industria ligera. |
TNP/NPTF | Interferencia de rosca con sellador | Hilos cónicos | Cono NPT/NPTF | Varía; propenso a irritar | Fontanería de bajo costo, circuitos hidráulicos heredados |
ORFS (sello facial con junta tórica) | Junta tórica elastomérica en cara plana | Cara plana de 0° con junta tórica | Hilos rectos | Presión alta a muy alta | Sistema hidráulico de alta vibración y servicio pesado |
Los accesorios abocardados JIC y SAE no son intercambiables porque los ángulos de sus asientos difieren (37° frente a 45°) y mezclarlos puede provocar desalineación, mal contacto y fugas o fallas. De manera similar, combinar JIC con accesorios de rosca cónica sin los adaptadores adecuados aumenta el riesgo de roscas cruzadas, acoplamiento insuficiente y ensamblajes inseguros.
Junto a esta tabla se puede insertar un pequeño diagrama de comparación de ángulos que muestra perfiles de ensanchamiento de 37° frente a 45° para respaldar la comprensión visual.
Cuando se aprietan un conector JIC macho y hembra, los dos conos de 37° hacen contacto primero y luego se deforman microscópicamente bajo torsión para crear un sello uniforme de metal con metal. Debido a que el sellado ocurre en el abocardado en lugar de en las roscas, el daño o la contaminación de las roscas tiene un impacto menos directo en la integridad del sello, aunque aún se requiere una buena condición de la rosca para una alineación y transferencia de carga adecuadas.
En funcionamiento:
1. La presión del sistema empuja el fluido contra las superficies abocinadas, mejorando la presión de contacto de la interfaz cono a cono.
2. La vibración y los ciclos de presión son absorbidos por la interfaz metálica en ángulo y por la elasticidad del tubo o manguera.
3. Las líneas con soporte adecuado y el torque correcto ayudan a mantener el sellado a largo plazo sin necesidad de reapretar con frecuencia.
Este mecanismo convierte a JIC en una opción sólida y predecible para los diseñadores que necesitan un rendimiento repetible con procedimientos de ensamblaje manejables.
Muchos problemas de fugas se deben a un montaje incorrecto y no a defectos del producto, por lo que un proceso de instalación claro y repetible es fundamental.
Pasos recomendados para ensamblar accesorios JIC 37°:
1. Inspeccionar los componentes
- Confirmar el tipo y tamaño del hilo; verifique que ambos extremos sean 37° JIC, no SAE 45° u otro estándar.
- Revise los conos en busca de rayones, abolladuras o contaminación que puedan comprometer el sello metal con metal.
2. Prepare las superficies de sellado
- Limpiar las roscas y los asientos de los conos con un paño sin pelusa; Evite herramientas abrasivas.
- Lubrique ligeramente las roscas y el cono con fluido hidráulico compatible o aceite ligero para reducir la irritación.
3. Alinear y apretar a mano
- Alinear las piezas en contacto; Evite cargar los hilos de lado.
- Girar la tuerca o racor hembra con la mano hasta sentir el primer contacto de los conos y sentir resistencia.
4. Apretar según las especificaciones
- Utilice dos llaves: una para sujetar el cuerpo y otra para girar la tuerca, de modo que el tubo o manguera no se tuerza.
- Siga los valores de torsión del fabricante o las pautas de 'caras de resistencia de llave' (FFWR), que indican cuántas caras de llave girar después de la primera resistencia.
5. Compruebe si hay fugas
- Presurice el sistema gradualmente e inspeccione si hay fugas en la interfaz del cono.
- Si hay fugas, apretar ligeramente dentro de los límites permitidos; Si la fuga persiste, desmóntela e inspeccione si hay daños.
Una tabla simple de par versus tamaño o un gráfico FFWR integrado aquí mejorará significativamente la experiencia del usuario para los técnicos de mantenimiento.
Incluso los accesorios JIC de alta calidad pueden tener fugas o fallar cuando se aplican mal, se aprietan demasiado o se combinan con componentes incompatibles.
Los problemas típicos incluyen:
- Apretar demasiado: el exceso de torsión puede irritar las superficies del cono, distorsionar el abocardado y crear microfisuras que provocan fugas.
- Apriete insuficiente: un par de torsión insuficiente impide el contacto total del cono, lo que deja una línea de sellado estrecha que es vulnerable a picos de presión.
- Desalineación y carga lateral: la fuerza de flexión en el punto de conexión puede concentrar la tensión en un lado del cono, acelerando el desgaste.
- Daños o contaminación del asiento: las partículas incrustadas o las marcas de mecanizado actúan como vías de fuga y pueden empeorar con los ciclos de presión.
- Mezcla de estándares: intentar acoplar JIC a SAE 45° u otros tipos de abocardado sin un adaptador generalmente resulta en un sellado deficiente y debe evitarse.
La adopción de procedimientos de instalación claros, capacitación e inspecciones periódicas extiende en gran medida la vida útil de los sistemas basados en JIC, especialmente en equipos móviles de alta vibración y en la industria pesada.
Elegir el material JIC adecuado es esencial para igualar la presión del sistema, la química de los fluidos y la exposición ambiental.
Las opciones de materiales comunes incluyen:
- Acero al carbono: elección estándar para sistemas hidráulicos industriales y móviles donde el riesgo de corrosión es moderado; a menudo galvanizado para mayor durabilidad.
- Acero inoxidable: preferido en procesos marinos, marinos y alimentarios o químicos, donde la resistencia a la corrosión es fundamental.
- Latón: Se utiliza en sistemas de fluidos especializados o de baja presión donde se necesita una buena maquinabilidad y una resistencia moderada a la corrosión.
En entornos agresivos, el uso de accesorios JIC de acero inoxidable con tubos de acero inoxidable compatibles y un recorrido protector adecuado (abrazaderas, manguitos, cubiertas) ayuda a prevenir picaduras y agarrotamiento de roscas con el tiempo.
Para ingenieros y compradores, una lista de verificación de selección estructurada mejora tanto la seguridad como el costo del ciclo de vida.
Al especificar accesorios JIC, considere:
1. Presión de funcionamiento y factor de seguridad
- Asegúrese de que la combinación de conector y manguera o tubo seleccionada cumpla o supere la presión máxima del sistema con un margen de seguridad adecuado.
2. Tipo de fluido y temperatura
- Verifique la compatibilidad del material con aceite hidráulico, fluidos sintéticos o medios especiales, y confirme los límites de temperatura tanto para las superficies de ajuste como de sellado.
3. Tipo de conexión
- Decida si se necesitan extremos de manguera, accesorios de tubo, adaptadores o conexiones de mampara para el diseño.
4. Compatibilidad estándar
- Asigne todos los puertos y componentes existentes (NPT, BSP, ORFS, métrico) y utilice adaptadores JIC cuando sea necesario en lugar de forzar piezas que no coincidan.
5. Capacidad de servicio
- En entornos de servicio de campo, prefiera configuraciones que permitan un fácil acceso y un espacio despejado para evitar un torque excesivo accidental.
Agregar un diagrama de flujo de decisión ('¿Necesita conectar la manguera a la válvula?' → '¿Qué presión?' → '¿Qué familia JIC?') guiará visualmente a los usuarios a través del proceso de selección.
Los accesorios JIC suelen ser la mejor opción para sistemas hidráulicos industriales y móviles de presión media a alta donde se necesitan conexiones robustas y reparables. Equilibran costo, disponibilidad y rendimiento, y son particularmente atractivos en sistemas con mantenimiento o modernizaciones frecuentes.
Sin embargo, otras normas pueden ser más adecuadas cuando:
- Las presiones muy altas o las vibraciones severas hacen que los accesorios con sello frontal o junta tórica (como ORFS) sean una opción más segura.
- Las limitaciones de espacio favorecen los sistemas de conectores patentados compactos o las interfaces montadas en colector.
- Los estrictos requisitos de cero fugas en ciertas industrias exigen conexiones soldadas o basadas en juntas tóricas en lugar de abocardados de metal a metal únicamente.
Un breve gráfico de matriz de aplicaciones que muestra 'Mejor para/Aceptable/No recomendado' por tipo de conexión y rango de presión puede ayudar a tomar decisiones rápidas de diseño.
Elegir los accesorios, materiales de manguera y adaptadores JIC adecuados es fundamental para construir sistemas hidráulicos seguros, confiables y eficientes, especialmente cuando se opera a alta presión o en entornos hostiles. Para reducir el riesgo de fugas, extender la vida útil de los componentes y simplificar el mantenimiento, trabaje con un fabricante impulsado por la ingeniería que comprenda tanto las tecnologías de accesorios como de mangueras flexibles.
Si su equipo incluye líneas de alta presión, mangueras planas de TPU o conjuntos multiestándar complejos, comuníquese con nuestro equipo de ingeniería para revisar sus especificaciones, recomendar las configuraciones JIC adecuadas y brindarle asistencia desde el diseño hasta la producción. Comuníquese hoy para solicitar una consulta técnica o una cotización personalizada para accesorios JIC y conjuntos de mangueras compatibles adaptados a su aplicación.
¡Contáctenos para obtener más información!
JIC significa Joint Industry Council y se refiere a una familia de accesorios hidráulicos abocardados de 37° estandarizados según SAE J514. Esta designación identifica accesorios que utilizan un sello cónico de metal a metal de 37° con roscas rectas UNF.
No, no se recomienda intercambiar accesorios abocardados JIC y SAE porque utilizan diferentes ángulos de abocardado (37° frente a 45°). La falta de coincidencia impide un asiento adecuado y puede causar fugas, daños en las roscas o incluso fallas en los accesorios con el tiempo.
En general, los accesorios JIC sellan en el cono de metal, no en las roscas, por lo que no se requiere sellador de roscas ni cinta e incluso pueden interferir si se usan incorrectamente. Sólo los adaptadores de rosca cónica utilizados en combinación con JIC, como los puertos NPT, pueden requerir un sellador de rosca adecuado.
Los accesorios JIC se pueden volver a ensamblar varias veces si los conos y las roscas permanecen intactos y se aprietan dentro del rango de torque recomendado. Sin embargo, cualquier accesorio que muestre irritaciones, grietas visibles o rayones profundos en el asiento debe reemplazarse en lugar de reutilizarse.
Para identificar un conector JIC, busque un asiento abocinado de 37°, roscas rectas UNF y una geometría de cono macho y hembra que coincida. Muchos fabricantes también marcan números de piezas o designaciones estándar en las partes planas hexagonales, que pueden cotejarse con los datos del catálogo para su confirmación.
