● ¿ Qué es una férula de manguera?
● Funciones principales y beneficios de los casquillos para mangueras
● Materiales comunes para casquillos de manguera
>> Virolas de acero/acero al carbono
>> Casquillos de acero inoxidable
>> Otros Materiales y Compuestos
● Principales tipos de casquillos para mangueras hidráulicas
>> Familias típicas de férulas por tipo de manguera
● Cómo elegir la férula de manguera adecuada
>> 1. Haga coincidir el tipo de manguera y la construcción
>> 2. Verifique la presión de trabajo y el margen de seguridad
>> 3. Considere el entorno operativo
>> 4. Estrategia de materiales y costos
>> 5. Siga las especificaciones del fabricante
● Cómo medir e identificar el tamaño de la férula
>> Proceso de medición paso a paso
● Instalación correcta: Guía de engarzado paso a paso
>> Preparación
>> Conjunto de virola y conector
● Precauciones de seguridad y errores comunes
● Consideraciones avanzadas para mangueras termoplásticas y planas de TPU
● Mejores prácticas de mantenimiento para una larga vida útil
● Aplicaciones clave de los casquillos para mangueras
● Dé el siguiente paso: obtenga soluciones de mangueras y férulas diseñadas por expertos
>> P1. ¿Qué hace realmente un casquillo de manguera en un sistema hidráulico?
>> P2. ¿Puedo reutilizar un casquillo de manguera después de cortarla?
>> P3. ¿Cómo puedo saber si un casquillo está demasiado engarzado?
>> P4. ¿Qué material debo elegir para ambientes corrosivos?
>> P5. ¿Por qué es importante hacer coincidir la marca y el tipo entre la manguera y el casquillo?
● Citas:

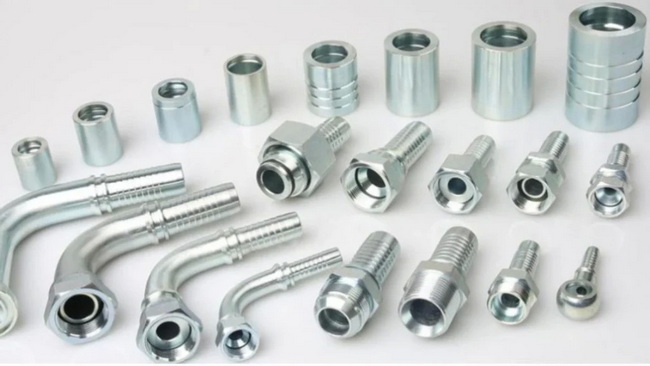

Una férula de manguera es un componente de seguridad fundamental en los sistemas hidráulicos y de transferencia de fluidos porque crea una conexión segura y sin fugas entre la manguera y el conector bajo presión. Comprender cómo funcionan los casquillos de manguera , cómo elegirlos y cómo instalarlos correctamente afecta directamente el rendimiento, la vida útil y la seguridad de todo su sistema.

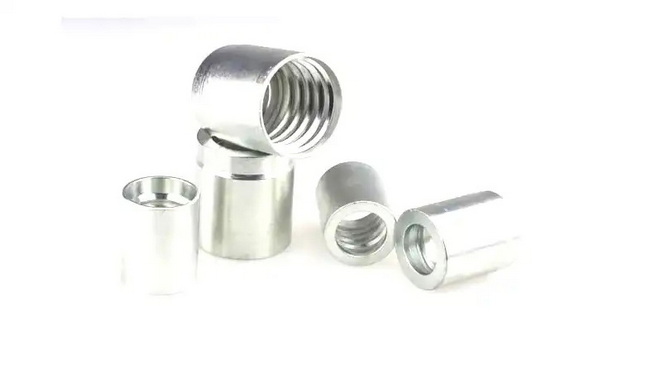

Una férula de manguera es una manga metálica corta engarzada o estampada sobre la cubierta exterior de una manguera para bloquearla mecánicamente a la boquilla del conector y crear un sello hermético a la presión. En la mayoría de los conjuntos hidráulicos e industriales, la férula es parte de una conexión de dos piezas (férula más inserto) o un accesorio de engarce de una pieza que se fija permanentemente mediante una máquina engarzadora.
La férula sujeta el refuerzo de la manguera para evitar que se escape a alta presión.
Actúa como sellador contra la intemperie, protegiendo el refuerzo expuesto de la corrosión, la abrasión y la fatiga.
En los sistemas de mangueras termoplásticas y de PTFE, los casquillos especialmente diseñados garantizan la compatibilidad con la construcción de la manguera y las condiciones de trabajo.
Los casquillos hacen mucho más que simplemente mantener la manguera en su lugar; están diseñados para mantener la integridad del sistema durante miles de ciclos de presión.
- Sellado sin fugas: los casquillos correctamente engarzados comprimen la manguera uniformemente alrededor de los dientes de la boquilla, minimizando los microespacios por donde podría escapar el líquido.
- Retención mecánica: Al anclarse en el refuerzo de la manguera (alambre de acero, trenza textil o refuerzo termoplástico), las férulas evitan que la manguera retroceda bajo presión pulsante o vibración.
- Protección contra daños externos: los casquillos de acero recubiertos o de acero inoxidable protegen el extremo cortado de la manguera contra la humedad, los productos químicos y el impacto físico en entornos hostiles.
- Seguridad y cumplimiento mejorados: los casquillos seleccionados e instalados correctamente ayudan a que los sistemas cumplan con los estándares OEM y de la industria, lo que reduce el riesgo de fallas catastróficas de las mangueras.
Elegir el material adecuado es esencial para equilibrar la capacidad de presión, la resistencia a la corrosión, el costo y el peso.
Los casquillos de acero (a menudo de acero al carbono) son la opción dominante en aplicaciones hidráulicas de alta presión.
- Ventajas: Alta resistencia, excelente vida a la fatiga, buena resistencia al desgaste y rentable para la mayoría de los sistemas industriales.
- Aplicaciones típicas: Maquinaria de construcción, equipos de minería, maquinaria industrial pesada e hidráulica móvil utilizando mangueras espirales o trenzadas.
A menudo están galvanizados (amarillo, negro o trivalente) para mejorar la resistencia a la corrosión en exteriores o en entornos ligeramente corrosivos.
Los casquillos de acero inoxidable se utilizan donde la resistencia a la corrosión y la limpieza son fundamentales.
- Ventajas: Excelente resistencia a la humedad, niebla salina, productos químicos y altas temperaturas; ideal donde se requiere higiene o larga vida.
- Aplicaciones típicas: sistemas marinos, procesamiento químico, alimentos y bebidas, producción farmacéutica e hidráulica marina.
Los casquillos de latón son adecuados para aplicaciones no corrosivas y de baja presión.
- Ventajas: Fácil de mecanizar, buen sellado en sistemas livianos y moderada resistencia a la corrosión en ambientes limpios.
- Aplicaciones típicas: Sistemas hidráulicos ligeros, líneas neumáticas, circuitos de refrigeración, aire y agua industrial a baja presión.
Algunos sistemas especializados utilizan casquillos de aluminio, plástico o compuestos para reducir el peso, requisitos no metálicos o compatibilidad química específica.
Se utiliza en aplicaciones electrónicas, farmacéuticas o alimentarias sensibles donde se requieren componentes que no produzcan chispas ni contaminen.
Los casquillos generalmente se combinan con construcciones de mangueras específicas, como mangueras trenzadas con alambre, en espiral, termoplásticas o de PTFE. Seleccionar el tipo correcto garantiza una mordida adecuada en el refuerzo y un rendimiento seguro bajo la presión nominal.
familia de virola | Estándar de manguera típico | Nivel de presión del sistema | Caso de uso típico |
00110 / 00100 | SAE 100R1AT, EN 853 1SN, 1SC trenzado | Presión media | Hidráulica industrial y móvil en general. |
00210 / 00200 | SAE 100R2AT, EN 853 2SN trenzado | Presión media-alta | Equipo pesado, circuitos de alto flujo. |
00018 | Termoplástico SAE 100R7/R8 | Presión baja-media | Sistemas de mangueras termoplásticas y TPU. |
00400 | Espiral 4SP, 4SH, R12 | Presión alta | Sistema hidráulico de alto impulso y servicio pesado |
00605 / 00621 | Espiral SAE 100R13, R15 | presión ultra alta | Trabajo extremo, construcción, minería. |
00TF0 | SAE 100R14 PTFE | Servicio resistente a la corrosión | Químico, de calidad alimentaria, de alta temperatura. |
Los casquillos también se ofrecen como sistemas de una y dos piezas.
- Dos piezas: casquillo e inserto separados; Ofrece flexibilidad y es común en el ensamblaje en campo o en las líneas de producción OEM.
- Monobloque: La férula y el niple están fijados permanentemente juntos en fábrica; simplifica el inventario y reduce el riesgo de errores de montaje.
La selección correcta del casquillo requiere considerar tanto las condiciones del sistema como la construcción de la manguera.
Identifique el estándar de manguera: trenzada (R1AT, R2AT), espiral (4SP, 4SH, R12, R13, R15), termoplástica (R7, R8, TPU) o PTFE (R14).
Seleccione una serie de férulas diseñadas explícitamente para esa estructura de manguera para garantizar una mordida correcta en el refuerzo y una retención segura.
Compare la presión máxima de trabajo de la manguera y el casquillo; el conjunto completo debe igualar o superar la presión del sistema, incluidos los picos de presión.
En sistemas de alto impulso o de servicio severo, elija casquillos probados con la manguera en el ciclo y las clasificaciones de impulso requeridos.
- Corrosión: utilice férulas de acero inoxidable o muy recubiertas en entornos marinos, químicos, marinos o de lavado.
- Temperatura: Asegúrese de que la virola y el revestimiento puedan soportar la temperatura ambiente y del fluido; El acero inoxidable y el acero de alta calidad funcionan mejor a temperaturas elevadas.
- Compatibilidad con medios: para productos químicos agresivos o fluidos aptos para alimentos, combine mangueras de PTFE o compatibles con casquillos resistentes a la corrosión.
Casquillos de acero: el mejor equilibrio entre resistencia y coste para la mayoría de los sistemas hidráulicos.
Casquillos de acero inoxidable: mayor coste inicial pero menor coste de vida útil en entornos corrosivos o de higiene crítica.
Casquillos de latón: económicos para sistemas neumáticos y de baja presión, pero inadecuados para sistemas hidráulicos de alta presión.
Siga siempre las tablas de coincidencia de férulas y mangueras del fabricante de mangueras o de proveedores confiables para evitar problemas de incompatibilidad o insuficiente engarzado, demasiado engarzado.
Mezclar componentes de diferentes marcas sin validación puede comprometer el rendimiento y anular las garantías.
La medición precisa es vital para evitar fugas, deslizamiento de la manguera o daños al refuerzo.
- Medir el diámetro exterior de la manguera (OD)
Inserte la boquilla o lengüeta de manguera correcta donde sea necesario, luego mida el diámetro exterior sobre la manguera con la boquilla en su lugar, agregando el espacio libre recomendado por el fabricante. Utilice un calibrador para mayor precisión, especialmente en mangueras reforzadas o termoplásticas.
- Medir el diámetro interior de la virola (ID)
Con un pie de rey, mida el diámetro interior del casquillo y confirme que tenga el tamaño adecuado para encajar perfectamente sobre el diámetro exterior de la manguera sin cortar la cubierta. El DI debe permitir una compresión adecuada cuando se engarza, pero no debe estar tan flojo que no pueda sujetar el refuerzo.
- Mida el diámetro exterior (OD) y la longitud de la virola
Mida el diámetro exterior para garantizar que los troqueles de la máquina prensadora puedan comprimir la férula de manera completa y uniforme. Mida la longitud del casquillo para confirmar que cubra suficiente refuerzo de la manguera para lograr un engarce seguro sin interferir con los componentes adyacentes.
- Verificación cruzada con las especificaciones.
Compare todas las medidas con las tablas del fabricante de casquillos y mangueras antes de realizar el pedido o engarzar.
Una instalación adecuada garantiza que el casquillo ofrezca su capacidad total de sellado y retención.
Corte la manguera en escuadra usando una cuchilla giratoria o un equipo de corte adecuado para evitar que los extremos estén en ángulo o deshilachados.
Limpie el orificio de la manguera y la cubierta para eliminar residuos, polvo de goma o aceite que puedan afectar el sellado.
- Seleccione la férula correcta e insértela
Confirme el tipo, tamaño y presión de la manguera, luego elija la combinación de casquillo e inserto recomendada por el fabricante.
- Deslice la férula sobre la manguera.
Coloque el casquillo sobre el extremo de la manguera con la orientación correcta y verifique la cobertura total del área que se engarzará.
- Insertar el racor (niple)
Empuje el conector dentro del orificio de la manguera hasta que alcance la profundidad de inserción diseñada, asegurándose de que el refuerzo esté colocado correctamente debajo de la férula.
- Colocar el conjunto en la máquina prensadora.
Coloque las matrices de engarzado según el diámetro de engarzado especificado para esa combinación de manguera, casquillo y conector. Alinee la férula centralmente dentro de los troqueles para evitar una compresión o deformación desigual.
- Engarzar y verificar
Active el ciclo de engarzado y permita que la máquina alcance el diámetro de engarzado objetivo. Mida el diámetro de engarzado en varios puntos alrededor de la férula para verificar que esté dentro de la banda de tolerancia especificada, luego inspeccione visualmente si hay bandas de engarzado planas y uniformes sin grietas, protuberancias ni refuerzos expuestos.
Incluso un casquillo de alta calidad fallará si se usa o instala incorrectamente.
- Evite apretar o prensar demasiado: una compresión excesiva puede aplastar el refuerzo de la manguera, reducir el flujo y crear puntos de tensión que conducen a una falla prematura.
- No engarce demasiado: una compresión insuficiente puede permitir que la manguera se escape bajo presión o tenga fugas en la conexión.
- Evite la instalación violenta: Martillar o forzar los componentes entre sí puede deformar la férula o el accesorio y comprometer las superficies de sellado.
- Limitar la vida útil: los casquillos y los conjuntos de mangueras tienen una vida finita; El uso prolongado bajo ciclos severos aumenta el riesgo de fatiga y fugas.
- Inspeccionar periódicamente: compruebe si hay corrosión, deformación, grietas, fugas o movimiento de la manguera con respecto al casquillo, especialmente en sistemas de alta vibración.
Para las mangueras termoplásticas y planas de TPU, la selección del casquillo debe tener en cuenta el comportamiento mecánico único de estos materiales.
Las mangueras termoplásticas y de TPU pueden expandirse y contraerse más bajo cambios de presión y temperatura que las mangueras de caucho tradicionales, por lo que los casquillos deben mantener el agarre sin cortar la cubierta más suave.
Los casquillos diseñados para mangueras termoplásticas R7/R8 (como la serie 00018) están diseñados para distribuir la tensión de manera uniforme a lo largo de la pared de la manguera para una retención segura.
En aplicaciones de mangueras planas flexibles (por ejemplo, irrigación, deshidratación de minas, transferencia temporal de fluidos), las férulas se deben combinar con accesorios y se deben verificar los ajustes de engarce para la transición de plana a redonda de la manguera bajo presión.
Debido a que las mangueras planas de TPU se utilizan a menudo en ciclos de despliegue y recuperación de larga duración, centrarse en la resistencia a la fatiga y la protección de la superficie de la férula es esencial para evitar daños en el revestimiento y la corrosión con el tiempo.
El mantenimiento constante prolonga la vida útil del conjunto de mangueras y minimiza el tiempo de inactividad no planificado.
Programe inspecciones de rutina para detectar signos de fugas, ampollas en la cubierta de la manguera cerca del casquillo u óxido y picaduras en la superficie del casquillo.
Reemplace los conjuntos inmediatamente si hay movimiento visible entre el casquillo y la manguera, o si las bandas de engarzado están agrietadas o deformadas.
En entornos de alta contaminación, limpie el área de la férula con regularidad para evitar la acumulación de productos químicos, polvo abrasivo o humedad que puedan acelerar la corrosión.
Mantenga registros de la fecha de instalación, la presión operativa y los resultados de la inspección para refinar los intervalos de reemplazo y mejorar la confiabilidad del sistema.

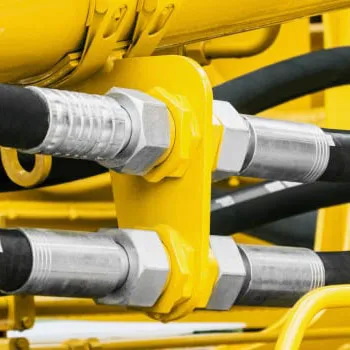

Los casquillos de manguera aparecen en casi todos los sectores de transferencia de fluidos y energía hidráulica.
- Sistemas hidráulicos: Bombas, motores, cilindros y válvulas en construcción, agricultura, minería, manufactura y equipos móviles.
- Manejo de fluidos industriales: Líneas de transferencia de agua, aceite, productos químicos y lodos en plantas e instalaciones de procesamiento.
- Automoción y aeroespacial: Líneas de combustible, frenos y lubricación de alta presión que requieren conexiones compactas y altamente confiables.
- Alimentos, bebidas y productos farmacéuticos: cuando se combinan con mangueras de acero inoxidable y PTFE, los casquillos admiten conjuntos de mangueras higiénicos y limpiables.
En los sistemas de mangueras planas de TPU, los casquillos son particularmente valiosos para instalaciones temporales o móviles donde el rápido despliegue y recuperación exigen conjuntos de mangueras robustos pero livianos.
Seleccionar e instalar el casquillo de manguera correcto es esencial para la seguridad del sistema, el tiempo de actividad y el costo total de propiedad, especialmente cuando se trabaja con conjuntos avanzados de mangueras termoplásticas y planas de TPU. Si está planificando un nuevo proyecto hidráulico o de transferencia de fluidos, actualizando las mangueras de caucho tradicionales u optimizando un sistema de manguera plana de TPU existente, ahora es el momento ideal para consultar a un fabricante impulsado por la ingeniería que comprenda el diseño de mangueras, la geometría de la férula y las demandas de las aplicaciones del mundo real.
Póngase en contacto con nuestro equipo de expertos hoy para analizar su presión de trabajo, medios y entorno de instalación, y recibir recomendaciones personalizadas para casquillos de manguera, parámetros de engarzado y conjuntos completos de mangueras planas de TPU. Con orientación específica para la aplicación, soporte para prototipos y pruebas de confiabilidad a largo plazo, puede construir sistemas de transferencia de fluidos más seguros y eficientes que estén listos para las condiciones operativas más duras.
¡Contáctenos para obtener más información!
Un casquillo de manguera bloquea mecánicamente la manguera al conector y proporciona un sello sin fugas al comprimir el refuerzo de la manguera alrededor de la boquilla del conector bajo un engarzado controlado. Esta conexión segura permite que el sistema funcione de forma segura a su presión nominal.
La mayoría de los casquillos de engarzado utilizados en sistemas hidráulicos están diseñados para un solo uso. Reutilizarlos puede provocar una retención impredecible y riesgos graves de fugas o escapes, por lo que siempre se debe utilizar una férula nueva y un engarzado adecuado.
Los signos típicos de un engarzado excesivo incluyen refuerzo de manguera aplastado, diámetro interior de la manguera reducido, grietas visibles o deformación de la férula y diámetros de engarzado que quedan fuera de la tolerancia especificada cuando se miden con calibradores.
Los casquillos de acero inoxidable o los casquillos diseñados para mangueras de PTFE se prefieren en entornos corrosivos o de higiene crítica. Proporcionan una resistencia superior a los productos químicos, la humedad y las altas temperaturas en comparación con los casquillos de acero al carbono estándar.
Los sistemas de manguera y férula se prueban como un conjunto completo. Mezclar combinaciones no aprobadas puede provocar un engarzado inadecuado, una presión nominal reducida y la pérdida de la certificación o garantía, lo que aumenta el riesgo de fugas y fallas.
