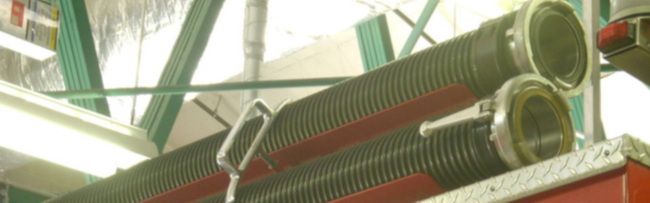

Una manguera de succión es una manguera flexible reforzada diseñada para aspirar líquidos, lodos o partículas a un sistema bajo presión negativa (vacío) sin colapsar. Se utiliza ampliamente en la industria, la agricultura, la construcción, la gestión ambiental y el saneamiento, donde la ingesta confiable de líquidos es fundamental.
Una manguera de succión es una tubería flexible diseñada para resistir la presión atmosférica externa mientras una bomba o vacío crea una presión negativa dentro de la manguera. A diferencia de las mangueras de descarga ordinarias que manejan principalmente presión positiva interna, las mangueras de succión deben resistir el colapso cuando la presión dentro de la manguera cae por debajo de la presión del aire circundante.
- La manguera suele estar conectada a bombas, sistemas de vacío o equipos de proceso.
- Transfiere medios como agua, aguas residuales, lodos, soluciones químicas, aceites o materiales granulares desde una fuente estática a un sistema.
La característica estructural definitoria es una capa de refuerzo, a menudo alambre de acero en espiral, hélice de PVC rígido o tejido resistente, que mantiene la sección transversal de la manguera bajo vacío.
Cuando funciona una bomba o fuente de vacío, crea una región de presión negativa dentro de la manguera en relación con la atmósfera circundante. Luego, la presión atmosférica empuja el fluido desde la fuente hacia la manguera y hacia la bomba.
Los principios de trabajo clave incluyen:
- Clasificación de vacío: las mangueras de succión industriales están clasificadas para niveles de vacío específicos, hasta casi el vacío total en diseños de servicio pesado.
- Refuerzo: El refuerzo de alambre en espiral o hélice resiste el colapso radial, mientras que el refuerzo textil ayuda a mantener la estabilidad dimensional y la flexibilidad.
- Optimización del flujo: las paredes interiores lisas minimizan las pérdidas por fricción, lo que ayuda al sistema a mantener los caudales requeridos con un menor consumo de energía.
Un diagrama esquemático simple que muestre 'fuente de fluido → manguera de succión → bomba → proceso o descarga' sería una imagen eficaz para explicar el principio de funcionamiento.
Las mangueras de succión industriales modernas ofrecen una combinación de ventajas de seguridad, rendimiento y costos.
- Fuerte resistencia al vacío para trabajar bajo presión negativa sin retorcerse ni colapsar.
- Diseños livianos y flexibles en comparación con tuberías rígidas o caucho pesado, simplificando el manejo y la instalación.
- Transferencia de fluido eficiente gracias a los orificios lisos que reducen la pérdida de presión y minimizan la obstrucción.
- Alta personalización con una amplia gama de diámetros, materiales y opciones de construcción.
- Rentabilidad a través de una instalación más sencilla, menor mantenimiento y opciones de reemplazo flexibles.
Un gráfico de barras que compare el peso por metro, la clasificación de vacío y el rango de temperatura entre mangueras planas o de succión a base de PVC, caucho y TPU resaltaría visualmente estos beneficios.
Las mangueras de succión de caucho suelen utilizar un tubo de elastómero con capas textiles y alambre de acero incrustado para resistir la presión negativa.
- Ideal para aplicaciones abrasivas, de alta presión y de servicio pesado, como deshidratación de lodos, lodos y obras de construcción.
- Ofrece excelente resistencia mecánica, resistencia al impacto y flexibilidad en un amplio rango de temperaturas.
La manguera de succión de alambre de acero de PVC utiliza una pared de PVC suave con alambre de acero en espiral incrustado.
- La buena transparencia permite la inspección visual del medio y la detección de bloqueos.
- Adecuado para agua, productos químicos ligeros, líquidos residuales industriales, polvo y aceites no altamente corrosivos.
- Se puede incluir cable de cobre opcional para disipar la electricidad estática en entornos potencialmente inflamables.
Este diseño envuelve las capas internas y externas de PVC alrededor de una trenza de fibra de poliéster para formar una manguera fuerte pero flexible.
- Muy adecuado para usos con presión positiva o presión negativa leve, como riego agrícola, sistemas de lavado y transferencia de líquidos a baja presión.
- Excelente rendimiento de flexión y fácil recorrido alrededor del equipo debido a su estructura blanda.
La manguera de succión en espiral de PVC combina un cuerpo de PVC blando con una nervadura en espiral de PVC duro como refuerzo estructural.
- Funciona como manguera de succión y descarga de doble propósito para agua, fertilizantes, pesticidas y medios similares.
- Presenta un diámetro interior liso, un cuerpo flexible y un buen rendimiento antitorceduras para un funcionamiento con bajo mantenimiento.
Las mangueras de succión de UHMWPE utilizan un revestimiento de polietileno de peso molecular ultraalto para una alta resistencia química.
- Adecuado para ácidos, álcalis y disolventes altamente corrosivos en plantas químicas, camiones cisterna y sistemas de carga marinos.
- Mantiene buena flexibilidad, capacidad de presión y resistencia al envejecimiento incluso bajo exposición química exigente.
Las mangueras de succión tradicionales suelen ser mangueras redondas corrugadas o reforzadas con hélice, mientras que las mangueras planas de TPU ofrecen una opción diferente, especialmente para la transferencia de agua de alto flujo y la deshidratación. El TPU plano no es un reemplazo directo para todas las aplicaciones de succión, pero es muy relevante en los sistemas modernos de transferencia de fluidos.
Tipo de manguera | Estructura y forma | Fortalezas clave | Casos de uso típicos |
Manguera de succión de PVC | PVC blando con hélice de acero o PVC | Ligero, transparente, económico. | Agua en general, productos químicos ligeros, agricultura. |
Manguera de succión de goma | Tubo de caucho con refuerzo textil y de alambre. | Trabajo pesado, alta presión, resistente a la abrasión | Construcción, minería, transferencia de lodos |
Manguera de succión UHMWPE | Revestimiento de UHMWPE con refuerzo textil y de alambre. | Alta resistencia química | Transferencia de químicos, camiones cisterna, carga marítima. |
Manguera plana de TPU | Construcción plana de poliuretano termoplástico. | Ultraligero, alta presión, excelente resistencia al desgaste. | Transferencia de agua a larga distancia, extinción de incendios, deshidratación |
Las ventajas clave del TPU para la transferencia de fluidos incluyen:
- Menor peso que la manguera de goma comparable, lo que reduce el esfuerzo de manipulación manual y la carga del sistema.
- Alta presión de rotura, que admite bombeo de alta presión y recorridos de manguera extendidos.
- Amplio rango de temperatura de funcionamiento y excelente resistencia a muchos aceites y combustibles.
Un cuadro comparativo que muestre la clasificación de presión, el peso y la vida útil esperada para las mangueras planas de PVC, caucho y TPU respaldará firmemente las decisiones de selección de materiales.
Las mangueras de succión se utilizan ampliamente en muchos sectores y sistemas.

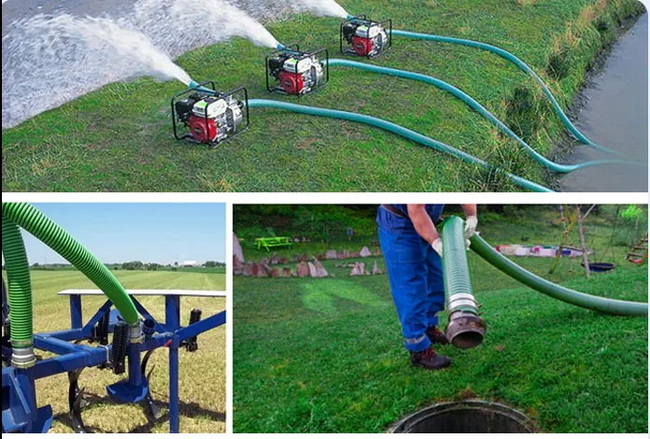

- Agricultura: Toma de riego de balsas o pozos, traslado de fertilizantes, purines de estiércol y desechos animales.
- Construcción y minería: Deshidratación de obras, retirada de lodos, traslado de arena y grava y manipulación de residuos de hormigón.
- Procesamiento industrial: Transferencia de agua de proceso, aceites, refrigerantes, productos químicos y lodos entre tanques y equipos.
- Gestión ambiental: Control de inundaciones, drenaje de emergencia y recolección de aguas residuales.
- Automoción y marina: Manejo de combustible, refrigerante y agua de sentina en vehículos, barcos y embarcaciones.
Un diagrama de flujo de proceso que mapee 'fuente → manguera de succión → bomba → tratamiento → descarga' puede ayudar a los usuarios a visualizar rápidamente cómo encaja la manguera en su sistema.
Al evaluar o especificar una manguera de succión, los ingenieros y compradores deben centrarse en varias características técnicas críticas.
- Clasificación de vacío: Presión negativa máxima segura, que debe coincidir con el diseño de la bomba y del sistema.
- Rango de temperatura: temperaturas ambiente y de medios mínimas y máximas, incluidos los ciclos de limpieza o esterilización.
- Compatibilidad química: Resistencia de los materiales de las mangueras a los productos químicos, aceites, combustibles o lodos específicos que se transportan.
- Resistencia a la abrasión: Resistencia al desgaste requerida en presencia de arena, grava, lodos u otros sólidos.
- Diseño antitorceduras y anticolapso: La calidad y geometría de la hélice o refuerzo de alambre, así como el radio de curvatura mínimo especificado.
Una pequeña tabla de parámetros que resume los valores típicos para cada familia de mangueras (PVC, caucho, UHMWPE, TPU) permitirá a los lectores comparar opciones de un vistazo.
Un proceso de selección estructurado reduce el riesgo de fallas y el costo total de propiedad.
- Definir medio y entorno.
Identifique si el medio es agua, lodo, aceite, químico o fluido apto para uso alimentario y considere la exposición a los rayos UV, el ozono, los aceites y la abrasión mecánica en el sitio.
- Determinar las condiciones de presión y vacío.
Confirme el nivel de vacío requerido y cualquier presión de trabajo positiva que la manguera deba soportar, junto con los factores de seguridad adecuados.
- Dimensionar el diámetro interno.
Haga coincidir el diámetro interno con el caudal y la caída de presión aceptable; Las mangueras de succión de tamaño insuficiente pueden causar cavitación y dañar las bombas.
- Seleccionar material y construcción.
Elija PVC para agua y productos químicos ligeros económicos y de uso liviano, caucho para medios abrasivos y de trabajo pesado, UHMWPE o TPU para productos químicos agresivos o ciclos de trabajo exigentes.
- Considere conexiones y accesorios.
Utilice acoplamientos compatibles, como camlock o bridas, aplique el par de sujeción correcto y especifique una conexión a tierra incorporada cuando exista riesgo de descarga electrostática.
Un árbol de decisiones ilustrado que muestre 'medios → presión/vacío → entorno → tipo de manguera recomendado' puede mejorar significativamente la experiencia del usuario a la hora de seleccionar.
La instalación correcta es tan importante como la selección correcta para una vida útil larga y segura.
- Evite dobleces y torceduras pronunciadas y mantenga el radio de curvatura mayor que el mínimo recomendado.
- Sostenga recorridos largos con silletas o perchas para evitar que se hunda bajo el peso del fluido.
- Proteger la manguera de la abrasión y cortes en los puntos en los que atraviesa bordes afilados o superficies rugosas.
- Inspeccione los acoplamientos en busca de aflojamiento, corrosión y desgaste, especialmente en entornos de alta vibración.
- Mantenga las condiciones de funcionamiento dentro de los límites de temperatura y vacío o presión nominales.
Las fotografías comentadas o los dibujos lineales que comparan el enrutamiento y el soporte correctos e incorrectos ayudarán a los usuarios a comprender rápidamente estas mejores prácticas.
El mantenimiento regular mantiene las mangueras de succión seguras, confiables y cumplen con los estándares del sitio.
- Realice inspecciones visuales de rutina para detectar grietas, ampollas, refuerzos expuestos o puntos planos.
- Enjuague y limpie la manguera después de su uso, especialmente cuando transporte productos químicos o lodos que puedan endurecer o atacar el revestimiento.
- Guarde las mangueras enrolladas sin dobleces, lejos de la luz solar directa, el ozono y temperaturas extremas.
- Realice un seguimiento de las horas de funcionamiento y las condiciones clave para planificar el reemplazo proactivo antes de que ocurran fallas críticas.
Un simple gráfico de lista de verificación o un formulario de inspección descargable pueden mejorar aún más la usabilidad para los equipos de mantenimiento.
Para la transferencia de fluidos a larga distancia, líneas de extinción de incendios y deshidratación exigente, las mangueras planas de TPU o las soluciones de succión revestidas de TPU a menudo proporcionan una relación rendimiento-peso superior.
- Su combinación de bajo peso, alta presión de estallido, amplio rango de temperaturas y excelente resistencia a la abrasión coincide con los sistemas de bombeo modernos de alta resistencia.
- Las soluciones de TPU pueden reducir el tiempo de inactividad y la frecuencia de reemplazo, particularmente en aplicaciones con un alto número de ciclos, manipulación brusca o medios agresivos.
Un gráfico de estilo de estudio de caso que compare el tiempo de inactividad, la frecuencia de reparación y el costo total durante varias temporadas antes y después de cambiar a TPU reforzará fuertemente estas ventajas.
Si sus proyectos exigen un rendimiento de succión confiable, una larga vida útil y una eficiencia optimizada del sistema, este es el momento adecuado para actualizar las mangueras básicas a soluciones de ingeniería adaptadas a sus condiciones operativas. Comuníquese hoy con su socio tecnológico de mangueras para revisar su aplicación, comparar opciones de PVC, caucho, UHMWPE y TPU, y configurar un sistema de mangueras de succión que brinde una operación más segura, mayor tiempo de actividad y un costo total más bajo durante toda la vida útil.
¡Contáctenos para obtener más información!
El objetivo principal de una manguera de succión es aspirar líquidos, lodos o partículas hacia bombas o sistemas bajo presión negativa sin colapsar, lo que permite una entrada confiable de fluidos de fuentes estáticas como tanques, pozos o estanques.
Una manguera de succión está diseñada para resistir el vacío y evitar el colapso, mientras que una manguera de descarga maneja principalmente la presión interna positiva y generalmente no requiere un refuerzo pesado contra el colapso.
Algunas mangueras de succión pueden manejar ambos, pero el servicio químico requiere materiales como UHMWPE, caucho especializado o compuestos de TPU que sean compatibles con los químicos específicos involucrados, por lo que siempre se deben verificar los datos de compatibilidad.
El tamaño correcto depende del caudal de la bomba, el vacío requerido, la caída de presión aceptable y la longitud de la manguera; El uso de tablas de tamaños del fabricante ayuda a evitar mangueras de tamaño insuficiente que causan cavitación o mangueras de gran tamaño que reducen la eficiencia.
Los intervalos de reemplazo dependen del material, las condiciones de operación y los medios, pero las mangueras deben reemplazarse inmediatamente cuando se detectan signos de grietas, puntos blandos, colapso o ataque químico durante las inspecciones regulares.
