La rosca NPSM (National Pipe Straight Mechanical) es un sistema de rosca de tubería recta y sin sellado que se utiliza para crear conexiones mecánicas precisas y confiables , generalmente selladas con juntas o juntas tóricas en lugar de las roscas mismas. Se aplica ampliamente en sistemas hidráulicos, neumáticos, de agua y industriales en general donde el montaje, desmontaje frecuente y la precisión de la alineación son fundamentales.
NPSM significa National Pipe Straight Mechanical, una rosca de tubería recta (paralela) definida en ANSI/ASME B1.20.1 para roscas de tubería en pulgadas de uso general. A diferencia de las roscas NPT cónicas, las roscas NPSM mantienen un diámetro mayor y menor constante a lo largo de toda la longitud de la rosca, por lo que las roscas en sí no generan presión de sellado.
- N – Nacional, lo que indica que sigue las reglas de roscas de tuberías del Estándar Nacional Estadounidense.
- P – Tubería, es decir, está diseñada para sistemas de conexión de tuberías y fluidos.
- S – Recto, que describe la forma de rosca paralela con cono cero.
- M – Mecánico, enfatizando que la función principal es una conexión mecánica fuerte en lugar de un sellado de rosca a rosca.
Debido a que NPSM es una rosca de tubería recta sin sellado, casi siempre depende de una superficie de sellado adicional, como un cono, una junta, una junta tórica o una cara plana en el extremo del conector, para lograr un rendimiento hermético.
Los componentes macho y hembra de NPSM tienen roscas rectas coincidentes que proporcionan alineación axial y retención mecánica, mientras que el sello se forma en una interfaz diseñada por separado. En una conexión giratoria típica, la hembra NPSM tiene un asiento interno de 30 grados y una rosca recta que se acopla con un conector macho con un chaflán de 30 grados, lo que permite que el contacto de metal con metal o asistido por elastómero cree el sello.
Durante la instalación:
- El conector macho NPSM se enrosca en el conector hembra NPSM hasta que las superficies de sellado hagan contacto.
- El ajuste final comprime el asiento, la junta o la junta tórica de 30 grados, creando una junta hermética mientras las roscas simplemente sujetan y posicionan los componentes.
- Debido a que las roscas no son cónicas, es menos probable que un ajuste excesivo deforme la forma de la rosca, pero aún así puede dañar el cono de sellado o el elastómero.
Esta arquitectura permite un montaje y desmontaje repetible sin deformación progresiva de la rosca, lo cual es especialmente valioso en bancos de pruebas, puertos de mantenimiento y puntos de conexión en elementos flexibles como mangueras planas de TPU.
NPSM utiliza una forma de rosca unificada de 60 grados, con picos y raíces planos, pero sin conicidad a lo largo de su longitud. ANSI/ASME B1.20.1 define sus diámetros de paso, profundidades de rosca y requisitos de calibre para tamaños nominales de tubería comunes.
Las características importantes incluyen:
- Rosca recta (paralela) con cono cero a lo largo de la longitud del accesorio.
- Ángulo incluido de 60 grados, idéntico al NPT, lo que simplifica el uso de herramientas y calibres.
- Valores compartidos de roscas por pulgada con NPT para el mismo tamaño nominal, como 1/8-27, 1/4-18, 3/8-18, 1/2-14 y 1-11,5 TPI, aunque los principios de acoplamiento y sellado difieren.
El diseño NPSM separa el acoplamiento mecánico del sellado a presión. Las implementaciones de sellado comunes incluyen:
- Asiento cónico de 30 grados en el conector hembra, acoplado a un chaflán macho de 30 grados.
- Junta tórica elastomérica capturada en ranura en el lado macho o hembra.
- Disposición de cara plana con una junta, como fibra, PTFE o elastómero, comprimida entre las caras de los extremos.
Este concepto de sellado modular permite a los ingenieros ajustar la conexión a una amplia gama de medios, temperaturas y presiones de trabajo cambiando el tipo y material del sello manteniendo la misma envoltura roscada.

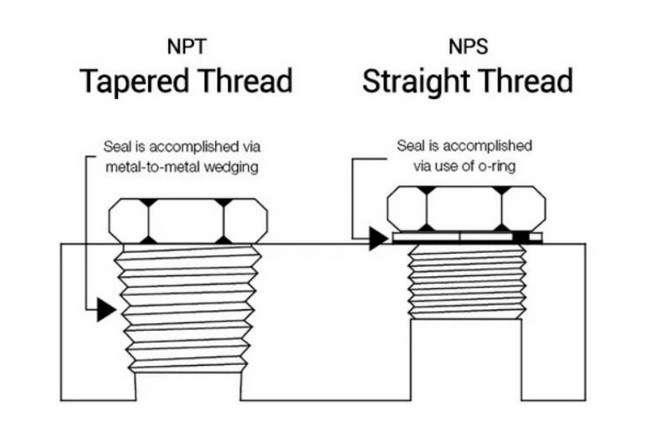

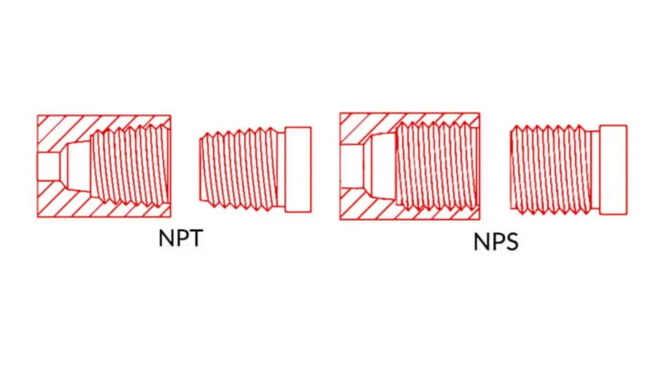

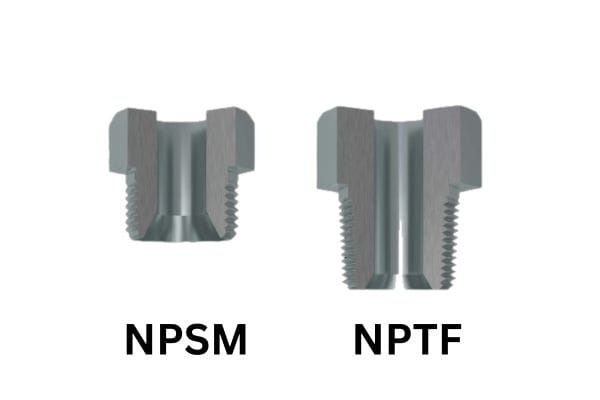

A menudo se confunden NPSM y NPT porque comparten los mismos tamaños nominales y paso de rosca, pero su geometría y casos de uso son bastante diferentes.
Aspecto | Hilo NPSM | Rosca NPT |
Tipo de hilo | Rosca de tubo recta (paralela) con cono cero. | Rosca de tubo cónica, normalmente de 1:16. |
Función primaria | Conexión mecánica; Sellado mediante cono, junta o junta tórica. | Sellado hermético principalmente mediante interferencia de roscas, a menudo con sellador. |
Ubicación de sellado | Asiento, junta tórica o junta de 30 grados o 45 grados en la cara del extremo. | Flancos y raíces de hilos; El cono genera interferencia radial. |
Capacidad de presión | Normalmente presión media a baja; límite determinado por el diseño y el material del sello. | Muy adecuado para aplicaciones de mayor presión y alta integridad de sellado. |
Montaje repetido | Muy bien; Las roscas sufren menos deformaciones y las juntas se pueden renovar. | El ajuste repetido puede deformar las roscas y degradar el rendimiento del sellado. |
Medios típicos | Agua, lubricantes, aceite hidráulico, aire en condiciones controladas. | Gas, agua, vapor y otros fluidos donde el sellado hermético es fundamental. |
Debido a estas diferencias, NPSM y NPT no son intercambiables. Aunque pueden compartir el paso y el ángulo de la rosca para un tamaño nominal determinado, un macho NPT cónico forzado en una hembra NPSM recta no se asentará correctamente y puede provocar desalineación, irritaciones y fugas.
Desde una perspectiva de estándares, NPT y NPSM pertenecen a series separadas con funciones funcionales y métodos de medición distintos. La diferencia en el ángulo cónico y el perfil del diámetro de paso significa que las formas macho y hembra están diseñadas para acoplarse de manera diferente bajo carga.
Las incompatibilidades clave incluyen:
- Falta de coincidencia del cono: una rosca NPT cónica solo se acopla parcialmente en una hembra NPSM recta, lo que resulta en un contacto de flanco insuficiente y una geometría de sellado deficiente.
- Filosofía de sellado: NPT depende de la interferencia de la rosca para sellar, mientras que NPSM espera una superficie de sellado separada. Al mezclarlos, ninguno de los sistemas funciona según lo previsto.
- Riesgos de seguridad y cumplimiento: el uso de roscas que no coinciden puede violar los requisitos del código en los sistemas de presión y provocar fallas prematuras, fugas o incluso fugas bajo presión.
Para los equipos que especifican accesorios en mangueras, bombas o colectores planos de TPU, el cumplimiento estricto de los estándares de rosca y los tipos de conexión es esencial para la confiabilidad a largo plazo y el cumplimiento normativo.
Las roscas NPSM se utilizan ampliamente donde la alineación precisa, la reconexión frecuente y el sellado adaptable son más importantes que obtener el sellado únicamente de las roscas.
Los casos de uso comunes incluyen:
- Sistemas hidráulicos, incluidos puertos de cilindros, conexiones de bombas, colectores y conjuntos de mangueras que dependen de conexiones giratorias o sellos de junta tórica.
- Sistemas neumáticos, como herramientas neumáticas, distribución de aire comprimido y paneles de control donde se logran sellos herméticos con asientos cónicos o juntas tóricas.
- Equipos industriales como bombas, válvulas, instrumentación y bancos de pruebas que deben conectarse y desconectarse periódicamente.
- Sistemas de agua y servicios públicos, incluidas líneas de agua de media presión y conexiones de mangueras flexibles para conexiones de equipos.
Para sistemas de mangueras planas de TPU, NPSM se puede combinar con terminaciones bridadas o de conexión rápida para crear juegos de mangueras modulares para irrigación, deshidratación, transferencia de químicos o líneas de derivación temporales.
La identificación precisa de las roscas evita roscas cruzadas, fugas y ensamblajes inseguros, especialmente en instalaciones y flotas que mezclan múltiples estándares de roscas.
Los pasos clave para identificar los hilos NPSM incluyen:
- Verifique el tipo de rosca usando calibradores para confirmar que el diámetro exterior de la rosca macho o el diámetro interior hembra sea esencialmente constante en varias roscas, lo que indica una forma recta.
- Mida las roscas por pulgada utilizando un calibre de roscas y compárelas con tablas NPSM reconocidas para tamaños como 1/8-27, 1/4-18, 3/8-18, 1/2-14 y 1-11,5.
- Inspeccione el asiento buscando en los pivotes hembra un asiento interno de 30 grados, lo cual es común en los accesorios hembra NPSM.
Un procedimiento de campo simple:
1. Mida el diámetro exterior del macho o el diámetro interior de la hembra en la primera rosca completa.
2. Utilice un medidor de paso de rosca para determinar las roscas por pulgada y compararlas con los datos NPSM para ese tamaño nominal.
3. Inspeccione si hay un asiento de 30 grados o una ranura para la junta tórica y verifique que la rosca no se estrecha visiblemente a lo largo de su longitud.
Los kits de identificación de roscas que combinan medidores de paso, calibres y medidores de ángulo de asiento facilitan la distinción de NPSM de NPT, BSPP y sistemas métricos de rosca recta.
La selección de accesorios NPSM es una decisión de diseño impulsada por la presión, la estrategia de mantenimiento y el tipo de sellado que desea utilizar.
Debe priorizar las conexiones NPSM cuando:
- El sistema funciona a presión baja a media y no depende de la deformación de la rosca para sellar.
- Las conexiones se montarán y desmontarán con frecuencia, como para el despliegue estacional de líneas de mangueras planas de TPU o unidades de bombeo móviles.
- El método de sellado utiliza juntas tóricas, juntas o asientos cónicos en lugar de depender únicamente del sellador de roscas.
- Necesita una alineación excelente y una orientación repetible, por ejemplo, al alinear mangueras, sensores o colectores.
Para contención de gases de muy alta presión o de seguridad crítica, un NPT, NPTF u otro sistema de sellado de alta integridad diseñado adecuadamente puede ser más apropiado, según los códigos y las pautas del fabricante.
Esta práctica lista de verificación ayuda a los técnicos e ingenieros a lograr un rendimiento de sellado constante.
1. Confirmar tipo de hilo
Asegúrese de que tanto los extremos macho como hembra sean NPSM, con roscas por pulgada coincidentes y una geometría de asiento compatible.
2. Inspeccionar las superficies de sellado
Compruebe que los conos de 30 grados, los chaflanes, las juntas o las juntas tóricas no estén dañados, contaminados o deformados antes del montaje.
3. Aplique lubricante o sellador adecuado
Para diseños de asiento cónico o de junta tórica, utilice únicamente lubricantes aprobados por el fabricante. Evite depender del sellador de roscas para compensar las superficies de sellado dañadas.
4. Apriete manualmente para alinear
Enganche los hilos con la mano hasta que la unión se asiente ligeramente, asegurándose de que no se crucen ni se atasquen.
5. Apriete según las especificaciones
Utilice una llave dinamométrica cuando se recomiende. Apretar demasiado puede aplastar los asientos o las juntas tóricas aunque las roscas estén rectas.
6. Prueba y monitorización de presión
Después de la instalación, pruebe la presión del sistema y verifique si hay fugas en el asiento, el extremo de la manguera o la interfaz de la junta.
Para conjuntos de mangueras planas de TPU, este procedimiento es especialmente importante porque las mangueras a menudo experimentan flexión dinámica, sobretensiones y variaciones de temperatura exterior.
En los sistemas hidráulicos, el NPSM se utiliza a menudo en adaptadores giratorios y extremos de mangueras donde la manguera o componente debe girar ligeramente sin aflojar la conexión roscada. La combinación de roscas rectas y asientos de 30 grados facilita el mantenimiento de la alineación y evita la torsión de mangueras flexibles, como las de los diseños planos de TPU.
En los circuitos neumáticos, las roscas rectas reducen la concentración de tensión en el punto de entrada de los tubos flexibles, mientras que los sellos cónicos o de junta tórica proporcionan suficiente hermeticidad para entornos industriales y de automatización. Cuando se utilizan en mangueras planas de TPU para transferencia de aire o líquidos a baja presión, las conexiones NPSM se pueden combinar con acoplamientos y colectores modulares para permitir un rápido despliegue y recuperación en el campo.
Si sus proyectos involucran circuitos hidráulicos o neumáticos, mangueras planas de TPU o tuberías industriales modulares, elegir los accesorios NPSM y la estrategia de sellado adecuados es fundamental para la confiabilidad y seguridad a largo plazo. Revise sus estándares de conexión actuales, identifique dónde las juntas mecánicas de rosca recta con sellos cónicos o de junta tórica pueden mejorar la capacidad de mantenimiento y trabaje con un fabricante o socio de ingeniería confiable para especificar conjuntos basados en NPSM que coincidan con sus requisitos de presión, medios y ciclo de vida.
Contáctenos para obtener más información!
La rosca NPSM se utiliza para conexiones mecánicas de tuberías donde el sellado se realiza mediante un cono, una junta tórica o una junta en lugar de las roscas mismas. Las aplicaciones típicas incluyen sistemas hidráulicos, neumáticos, de agua y industriales en general que requieren una alineación confiable y una reconexión frecuente.
No. NPSM es una rosca de tubo recta, mientras que NPT es una rosca de tubo cónica. Difieren en geometría, mecanismo de sellado y capacidad de presión, y no deben mezclarse en sistemas de tuberías críticos porque no están diseñados para funcionar juntos.
La cinta de PTFE en las roscas NPSM puede ayudar a reducir el sangrado menor, pero el sello primario siempre debe ser un asiento, una junta tórica o una junta diseñada adecuadamente. Las roscas NPSM no están diseñadas para servir como única superficie de sellado, por lo que depender únicamente de cinta o pasta puede provocar fugas.
Tanto NPSM como BSPP son roscas rectas, pero difieren en el paso de la rosca, el diámetro y la geometría del asiento. El método más confiable es utilizar un medidor de paso de rosca y calibres, luego comparar las medidas con las tablas de referencia e inspeccionar el ángulo interno del asiento para confirmar el estándar.
Las roscas NPSM se pueden utilizar en muchas aplicaciones hidráulicas cuando se combinan con diseños de asiento y sello adecuados. Sin embargo, para presiones muy altas o condiciones críticas para la seguridad, a menudo es mejor seleccionar sistemas de rosca y sellado diseñados específicamente para esas presiones, siguiendo las normas pertinentes y las recomendaciones del fabricante.
