Vistas:222 Autor:loreta Hora de publicación: 2026-01-09 Origen:Sitio
Menú de contenido
● ¿Qué es una manguera de aceite?
● Factores clave en la selección de mangueras de aceite
● Materiales comunes para mangueras de aceite
>> Manguera de aceite de caucho nitrilo (NBR)
>> Cubiertas de Caucho Sintético
>> Manguera de aceite de TPU (poliuretano termoplástico)
● Tipos de mangueras de aceite por aplicación
>> Retorno de baja presión y manguera de aceite general
>> Manguera de aceite de succión y retorno
>> Manguera de aceite hidráulico de alta presión
>> Manguera de aceite plana de TPU para transferencia a larga distancia
● Cómo combinar la manguera de aceite con su proyecto
● Mejores prácticas de instalación y enrutamiento
● Seguridad, pruebas y mantenimiento de mangueras de aceite
● Por qué la manguera de aceite plana de TPU está ganando atención
● Casos de uso típicos para mangueras de aceite
● Cómo agrega valor un fabricante de mangueras planas de TPU impulsado por la ingeniería
>> (1) ¿Cómo sé qué manguera de aceite necesito?
>> (2) ¿Puedo utilizar cualquier manguera multiusos como manguera de aceite?
>> (3) ¿Cuál es la ventaja de la manguera de aceite plana de TPU?
>> (4) ¿Con qué frecuencia se debe reemplazar la manguera de aceite?
>> (5) ¿Qué pruebas se recomiendan antes de usar una nueva manguera de aceite?
Elegir el tipo correcto de manguera de aceite es fundamental para la seguridad, la prevención de fugas y una larga vida útil en motores, sistemas hidráulicos, proyectos marinos y líneas de transferencia industriales. Para muchos proyectos exigentes, las soluciones modernas de mangueras de aceite planas de TPU brindan una sólida combinación de flexibilidad, resistencia a la abrasión y compatibilidad con el aceite en comparación con los diseños tradicionales de mangueras de aceite de caucho o PVC.
Una manguera de aceite es un conducto flexible diseñado para transferir aceites sintéticos o a base de petróleo entre tanques, bombas, motores, componentes hidráulicos o equipos de proceso. Una verdadera manguera de aceite industrial utiliza compuestos de cubierta y tubo resistentes al aceite, refuerzos diseñados y accesorios probados para que la manguera se mantenga estable bajo presión, temperatura y exposición a productos químicos.
Una manguera de aceite típica consta de tres capas: un tubo interior compatible con el aceite específico, una estructura de refuerzo para presión y flexibilidad, y una cubierta exterior que resiste la abrasión, la intemperie y los aceites externos. La elección del material del tubo interior y el estilo del refuerzo determina en gran medida si la manguera de aceite es adecuada para líneas de retorno de baja presión, tareas de succión y retorno u operaciones de fractura y descarga de alta presión.
La selección del tipo correcto de manguera de aceite comienza con un método estructurado como ESTAMPADO (Tamaño, Temperatura, Aplicación, Material, Presión, Accesorios finales, Entrega). Este marco ayuda a los ingenieros a adaptar la manguera de aceite a las condiciones operativas reales en lugar de elegir únicamente por el precio o una etiqueta genérica 'multipropósito'.
Los factores de selección importantes para una manguera de aceite incluyen:
- Tipo de aceite: mineral, sintético, bio‑oil, fuel oil o servicio mixto con combustibles y químicos.
- Temperatura: tanto la temperatura del fluido como la temperatura ambiente, incluidos los posibles picos.
- Presión y vacío: presión de trabajo, picos de presión y si la manguera de aceite debe soportar la succión.
- Medio ambiente: abrasión, rayos UV, ozono, agua salada, electricidad estática y condiciones de terreno difíciles.
- Requisitos reglamentarios y de seguridad: resistencia a las llamas, propiedades antiestáticas y estándares industriales relevantes.
Los diferentes materiales de mangueras de aceite ofrecen rendimientos muy diferentes en cuanto a resistencia al aceite, flexibilidad, peso y vida útil. Seleccionar el material correcto a menudo importa más que el nombre de la marca en el layline.
El caucho de nitrilo se usa ampliamente para tubos de mangueras hidráulicas y de fueloil porque ofrece una fuerte resistencia a los aceites a base de petróleo en un amplio rango de temperaturas. Muchos tipos de mangueras de aceite hidráulico de baja presión utilizan un tubo basado en NBR combinado con un refuerzo textil y una cubierta de caucho sintético resistente al aceite y a la intemperie.
Las aplicaciones típicas de las mangueras de aceite NBR incluyen líneas de retorno hidráulico, líneas de combustible, circuitos de lubricación y transferencia de aceites de petróleo a presión baja a media en equipos móviles e industriales. Cuando se selecciona correctamente, este tipo de manguera de aceite proporciona un buen equilibrio entre costo, flexibilidad y resistencia química.
Los diseños de mangueras de aceite a menudo combinan un tubo NBR con una cubierta de caucho sintético resistente al ozono y a la intemperie, como neopreno u otros elastómeros avanzados. Esta combinación protege la manguera de aceite de goteos externos de aceite, luz solar y desgaste mecánico en entornos móviles o industriales.
Una cubierta robusta ayuda a que la manguera de aceite resista el arrastre del suelo, el contacto con bordes afilados o salpicaduras químicas ocasionales sin exponer el refuerzo. Una vez que el refuerzo sea visible, la manguera de aceite debe retirarse de servicio para evitar fallas repentinas.
Algunas mangueras de uso liviano utilizan compuestos de PVC modificado para tareas de transferencia de aceite que son sensibles a los costos, pero el PVC estándar puede endurecerse, agrietarse o perder propiedades cuando se expone a hidrocarburos, temperaturas más altas o aditivos agresivos. Para un servicio continuo o crítico, la mayoría de los ingenieros prefieren una manguera de aceite exclusiva de caucho o TPU en lugar de una opción de PVC de bajo costo.
La manguera a base de PVC puede ser adecuada para el contacto ocasional o a baja temperatura con ciertos aceites si el compuesto está especialmente formulado y clasificado para ese servicio. Sin embargo, cuando la palabra 'manguera de aceite' aparece en las especificaciones técnicas de sistemas industriales o hidráulicos, generalmente se refiere a construcciones de caucho o termoplásticos en lugar de PVC básico.

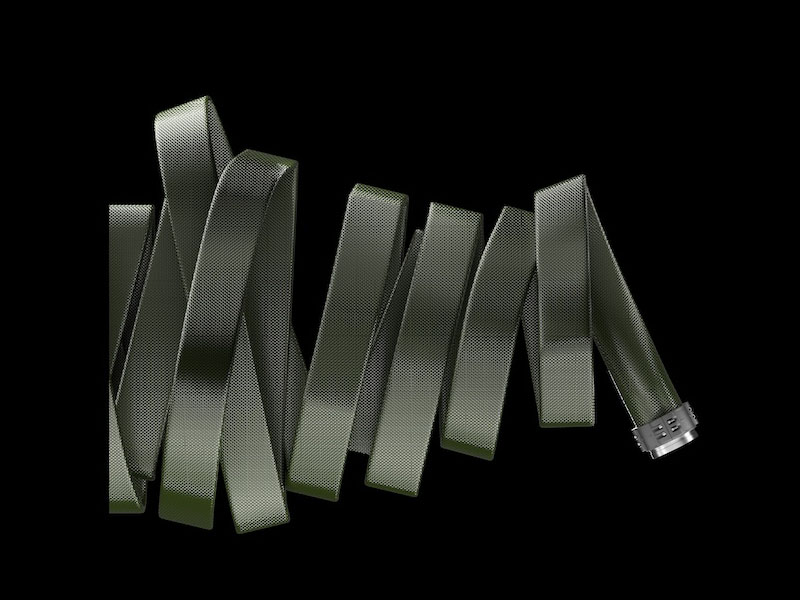

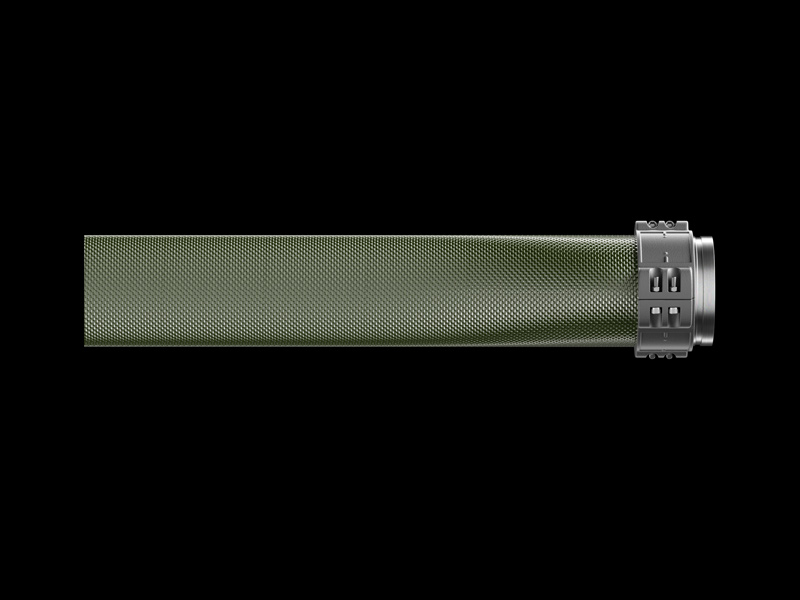

La manguera plana de TPU combina alta resistencia a la abrasión, fuerte resistencia a la tracción y muy buena resistencia al aceite y al combustible, lo que la hace atractiva para sistemas exigentes de transferencia de petróleo, fracturamiento, minería y protección contra incendios. Los diseños de mangueras de aceite de TPU mantienen la flexibilidad a bajas temperaturas, soportan altas presiones de trabajo y muestran una excelente resistencia a la corrosión del fueloil, los rayos UV y la intemperie.
Debido a que el TPU es termoplástico, se puede extruir con una estructura de refuerzo estrechamente unida, creando un orificio suave y fácil de limpiar y una cubierta externa resistente. Cuando se configura como una manguera de aceite plana, la TPU permite longitudes largas y continuas que se enrollan de forma compacta en carretes, lo que simplifica el almacenamiento y el transporte.
Las diferentes aplicaciones requieren diferentes estilos de mangueras de aceite, desde líneas de retorno de uso liviano hasta sistemas planos resistentes para transferencias a larga distancia. La elección entre ellos depende de la presión, el diseño de la instalación, los requisitos de movilidad y las expectativas de vida útil.
Las mangueras de retorno de baja presión se utilizan cuando el aceite regresa a un tanque o depósito a una presión relativamente modesta. Los diseños de mangueras de aceite reforzadas con textiles cuentan con un tubo de caucho sintético resistente al aceite, refuerzo de fibra y una cubierta resistente a la abrasión adecuada para aceites hidráulicos a base de petróleo y agua.
Este tipo de manguera de aceite es ideal para circuitos de lubricación, líneas de retorno en equipos móviles, retorno de combustible y transferencia de trabajos livianos donde el recorrido compacto y la flexibilidad son más importantes que una presión muy alta. Muchos proveedores posicionan esta manguera de aceite de uso general para aplicaciones que deben manejar tanto aceite hidráulico como combustible diesel.
Las mangueras de aceite de succión y retorno deben resistir el vacío en el lado de entrada de las bombas sin colapsar. Estos diseños de mangueras de aceite generalmente combinan un tubo resistente al aceite con un refuerzo helicoidal o textil que sostiene la pared de la manguera bajo presión negativa a medida que el aceite ingresa a la bomba.
Estas construcciones de mangueras de aceite se utilizan ampliamente en camiones cisterna, equipos todo terreno y sistemas industriales donde una línea puede manejar tanto la succión como el retorno a baja presión. En muchos casos, una manguera de succión de aceite dedicada también debe resistir la abrasión y las torceduras durante la manipulación repetida de las mangueras en sitios difíciles.
La manguera de aceite hidráulico de alta presión transporta fluidos hidráulicos presurizados a cilindros, motores o herramientas en sistemas móviles e industriales. Estas mangueras utilizan múltiples capas de alambres de acero de alta resistencia o espirales alrededor de un tubo resistente al aceite para lograr una alta presión de trabajo y radios de curvatura ajustados.
La elección de una manguera de aceite hidráulico requiere hacer coincidir la presión de trabajo de la manguera con la presión del sistema con un margen de seguridad adecuado, junto con atención al diámetro interior, la temperatura nominal y el medio ambiente. Para las líneas de presión, es esencial contar con una manguera de aceite de alta presión exclusiva diseñada y clasificada para servicio hidráulico, en lugar de depender de una manguera multipropósito genérica.
La manguera de aceite plana de TPU se utiliza cada vez más para la transferencia de agua y petróleo a larga distancia en petróleo y gas, minería y drenaje de emergencia porque combina la capacidad de alta presión con un diseño liviano y plano. La manguera plana de TPU está hecha de TPU extruido con un refuerzo de poliéster tejido circular, lo que proporciona alta resistencia a la tracción y a la abrasión, el aceite y los productos químicos.
Estos productos de mangueras para aceite soportan condiciones de trabajo exigentes y, al mismo tiempo, siguen siendo fáciles de implementar en grandes distancias. Su capacidad para trabajar a presión elevada sin dejar de ser flexible y compacta hace que las mangueras de aceite planas de TPU sean una fuerte alternativa a las pesadas sartas de tubos de acero o a las mangueras de caucho agrupadas.
Una vez que se definen la aplicación y el entorno principales, el siguiente paso es traducir los requisitos en una especificación de manguera de aceite. El uso de un método consistente evita especificaciones insuficientes para la manguera de aceite, lo que puede provocar fugas, ampollas o fallas prematuras.
Los pasos prácticos para especificar una manguera de aceite incluyen:
1. Documentar las condiciones de funcionamiento: tipo de aceite, viscosidad, rango de temperatura, presión máxima y de trabajo, succión o descarga y caudal esperado.
2. Determine el tamaño y la longitud: diámetro interior para controlar la velocidad y la caída de presión, longitud de la manguera, incluido el movimiento y la flexión, y radio mínimo de curvatura.
3. Verifique la compatibilidad: asegúrese de que los materiales del tubo y la cubierta sean compatibles con el aceite y cualquier otro fluido o agente de limpieza.
4. Evalúe el entorno: observe el contacto con suelo rugoso, productos químicos, rayos UV, ozono o superficies calientes y seleccione una cubierta en consecuencia.
5. Seleccione los accesorios y el método de ensamblaje: accesorios prensados, sujetos con abrazadera o estampados diseñados para la serie específica de mangueras de aceite.
En sistemas más complejos, es común utilizar varios tipos diferentes de mangueras de aceite en una instalación; por ejemplo, conjuntos de mangueras de aceite de alta presión en el lado de presión y mangueras de aceite de retorno reforzadas con textiles en el lado de retorno. Cada manguera debe estar claramente etiquetada y documentada para que las piezas de repuesto coincidan con las especificaciones originales.
Incluso la mejor manguera de aceite fallará prematuramente si se instala o coloca incorrectamente. La atención al radio de curvatura, el movimiento y la protección mecánica ayuda a maximizar la vida útil de la manguera de aceite.
Las buenas prácticas de instalación incluyen:
- Evitar curvaturas cerradas inferiores al radio de curvatura mínimo recomendado para la manguera de aceite.
- Proporcionar holgura y sujeción adecuada para que la manguera de aceite pueda moverse sin torcerse cuando el equipo se articula.
- Proteger la manguera de aceite de bordes afilados, puntos de pellizco y roces continuos utilizando protectores o manguitos cuando sea necesario.
- Dirigir los conjuntos de mangueras de aceite lejos de fuentes de calor extremo, como colectores de escape o líneas de vapor sin aislamiento.
Para las mangueras de aceite planas de TPU, un diseño cuidadoso es igualmente importante, especialmente en pendientes o a través de carreteras. Los puntos de anclaje, los cruces controlados y el aumento gradual de la presión ayudan a mantener la estabilidad y reducir el riesgo de movimiento o daños durante la operación.
Independientemente del tipo de manguera de aceite elegida, la seguridad y la confiabilidad dependen de las pruebas, la instalación y el mantenimiento correctos. Las fallas en las mangueras de aceite pueden provocar derrames, riesgo de incendio, daños ambientales y costosos tiempos de inactividad.
Las prácticas recomendadas para la seguridad de las mangueras de aceite incluyen:
- Inspección periódica en busca de cortes, ampollas, endurecimiento, torceduras o refuerzos expuestos en la tapa de la manguera de aceite.
- Respetar los límites del fabricante en cuanto a presión de trabajo, temperatura, radio de curvatura y ciclos de impulso para cada serie de mangueras de aceite.
- Pruebas de presión y documentación antes del despliegue crítico, especialmente para líneas largas de mangueras de petróleo planas de TPU en yacimientos petrolíferos o proyectos mineros.
- Almacenamiento adecuado en carretes o estantes para evitar aplastamientos, daños por rayos UV o exposición a productos químicos cuando la manguera de aceite no esté en uso.
Un programa de mantenimiento preventivo que registra las fechas de inspección, los resultados de las pruebas y el historial de reemplazo de cada conjunto de manguera de aceite facilita pronosticar cuándo se deben renovar los componentes. Este enfoque reduce el tiempo de inactividad no planificado y respalda el cumplimiento de los requisitos normativos o de los clientes en industrias sensibles.
En comparación con las mangueras tradicionales de caucho o PVC, la manguera de aceite plana de TPU ofrece varias ventajas de rendimiento en tareas de transferencia de servicio pesado. Estos beneficios son particularmente importantes para proyectos de petróleo y gas, minería, bombeo de emergencia y extinción de incendios móviles.
Las ventajas clave de la manguera de aceite plana de TPU incluyen:
- Alta resistencia a la abrasión y larga vida útil en terrenos rugosos y abrasivos.
- Excelente resistencia a aceites y combustibles, con muy bajo riesgo de corrosión o hinchamiento en contacto con el fueloil.
- Almacenamiento liviano y compacto: se pueden enrollar largos tramos de manguera de aceite plana en carretes y desplegarlos rápidamente con una mínima mano de obra.
- Amplio rango de temperatura y buena flexibilidad a bajas temperaturas, reduciendo el esfuerzo de manipulación en climas fríos.
En operaciones de transferencia de larga distancia, la manguera de aceite plana de TPU puede reducir la cantidad de uniones y conexiones porque cada longitud cubre varios cientos de metros. Menos uniones significan menos puntos potenciales de fuga y un armado y desmontaje más rápido de las líneas cuando los cronogramas de operación son ajustados.
Los tipos de mangueras de aceite se seleccionan no sólo por el tipo de fluido sino también por cómo y dónde se utilizan. Comprender los casos de uso del mundo real ayuda a aclarar qué diseño de manguera de aceite es apropiado para un proyecto determinado.
Los escenarios comunes incluyen:
- Sistemas de lubricación de motores y maquinaria mediante manguera de aceite de baja presión para circuitos de retorno y lubricación.
- Sistemas hidráulicos que utilizan conjuntos de mangueras de aceite de alta presión para equipos móviles, prensas y maquinaria industrial.
- Líneas de transferencia de combustible y aceite en camiones cisterna, embarcaciones marítimas e instalaciones terminales, combinando tramos de mangueras de succión y descarga de aceite.
- Transferencia a larga distancia para agua de fracturación y fueloil utilizando sartas de mangueras de petróleo planas de TPU a través de terreno irregular.
Los proyectos que requieren reubicación frecuente, como la transferencia temporal de petróleo o el bombeo de derivación de emergencia, se benefician enormemente de los sistemas de mangueras de petróleo planas de TPU que se pueden recuperar y redesplegar muchas veces. En instalaciones industriales fijas, se pueden preferir mangueras de aceite de caucho o tuberías rígidas con soporte adecuado, pero incluso allí, las mangueras planas de TPU pueden servir como líneas de respaldo o de contingencia.
Al seleccionar un sistema de mangueras de aceite planas de TPU, trabajar con un fabricante impulsado por la ingeniería permite a los equipos de proyecto optimizar no solo la manguera sino también los accesorios, el despliegue y las operaciones a largo plazo. Los productores especializados de mangueras planas de TPU para transferencia de petróleo y combustible pueden adaptar el diseño de la manguera a la combinación específica de presión, temperatura, terreno y requisitos reglamentarios.
Estos fabricantes suelen:
- Personalice las estructuras de las mangueras de aceite planas de TPU (dureza del tubo, diseño de la cubierta, cables antiestáticos) según el proyecto de destino.
- Ofrezca largas longitudes continuas y acoplamientos compatibles para reducir los puntos de fuga y el tiempo de instalación en comparación con las secciones de manguera convencionales.
- Respaldar los cálculos de ingeniería para la pérdida de presión, la capacidad del carrete y el diseño de despliegue de mangueras de petróleo en sitios grandes.
Para los clientes globales, asociarse con un proveedor de mangueras de aceite planas de TPU impulsado por la ingeniería ayuda a simplificar la comunicación técnica, la documentación y el soporte posventa durante todo el ciclo de vida de un proyecto. Esto es especialmente valioso cuando los sistemas de mangueras de aceite deben funcionar de manera confiable en entornos remotos o hostiles donde el acceso al servicio es limitado.
El mejor tipo de manguera de aceite para cualquier proyecto depende de un análisis cuidadoso del tipo de aceite, la temperatura, la presión, el entorno y el método de implementación, no solo de una etiqueta genérica. Las mangueras de aceite de baja presión reforzadas con textiles, las mangueras de succión y retorno, las mangueras de aceite hidráulico de alta presión y las mangueras de aceite planas de TPU abordan diferentes necesidades, pero las mangueras planas de TPU se han convertido en una poderosa opción para la transferencia de aceite a larga distancia, móvil y de servicio pesado gracias a su resistencia a la abrasión, compatibilidad con el aceite y capacidad de despliegue rápido.
Comience especificando el tamaño, la temperatura, la aplicación, el material, la presión, los accesorios finales y la entrega utilizando el método ESTAMPADO antes de comparar las hojas de datos del producto para cada opción de manguera de aceite. Una vez que los requisitos estén claros, un especialista en mangueras industriales puede recomendar una manguera de aceite certificada que se ajuste a sus condiciones operativas y objetivos de seguridad.
La mayoría de las mangueras multiusos generales no están diseñadas para el contacto continuo con aceites de petróleo calientes y el tubo o la cubierta pueden ablandarse, agrietarse o formarse ampollas con el tiempo. Para mayor seguridad y durabilidad, seleccione una manguera de aceite específica específicamente calificada para los aceites, temperaturas y presiones de su sistema.
La manguera de aceite plana de TPU combina una alta resistencia a la abrasión, una excelente resistencia al aceite y al combustible y un amplio rango de temperaturas con un diseño enrollable y plano que es fácil de transportar e implementar. Esto hace que la manguera de aceite plana de TPU sea ideal para transferencia de petróleo a larga distancia o agua de fracturación, deshidratación de minas y operaciones de emergencia en terrenos accidentados.
Los intervalos de reemplazo dependen de los ciclos de presión, la temperatura, el medio ambiente y la calidad del mantenimiento, pero la manguera de aceite debe cambiarse siempre que haya signos de endurecimiento, grietas, fugas o refuerzo expuesto. Seguir las pautas del fabricante y documentar las horas y condiciones de funcionamiento ayuda a definir un programa de reemplazo preventivo para cada serie de mangueras de aceite.
Antes de la puesta en servicio, muchos operadores realizan inspecciones visuales, pruebas de presión hidrostática a la presión de prueba especificada y verificaciones de continuidad para diseños de mangueras de aceite antiestáticas. Para sartas largas de mangueras de aceite planas de TPU en yacimientos petrolíferos o en minería, a menudo se utilizan pruebas adicionales en el sitio y presurización gradual para verificar los acoplamientos y el diseño antes de la operación a carga completa.
