Seleccionar la manguera adecuada tanto para agua como para aceite es fundamental para la seguridad, la eficiencia y una larga vida útil en aplicaciones industriales, agrícolas, marinas y energéticas. Una manguera de aceite plana de TPU diseñada es una de las soluciones más versátiles cuando se necesita una sola manguera que pueda manejar de manera confiable ambos medios en condiciones exigentes.
Al elegir una manguera de aceite que deba manejar agua y aceite en la misma línea, varios factores de rendimiento importan más que el precio o la apariencia. La manguera debe transportar de forma segura diferentes fluidos sin degradación química, fugas o fallas mecánicas con el tiempo.
Los requisitos clave para una manguera combinada de agua y aceite incluyen:
- Compatibilidad química con diferentes aceites (diesel, combustible, aceite hidráulico, lubricantes) y con agua limpia o ligeramente contaminada para evitar hinchamientos, agrietamientos o delaminaciones.
- Clasificación de presión adecuada y factor de seguridad adecuados para operaciones de transferencia, deshidratación o inyección donde los aumentos repentinos, las pulsaciones o los cambios de elevación pueden crear picos de presión.
- Fuerte resistencia a la abrasión, el ozono, los rayos UV y la intemperie cuando la manguera de aceite se arrastra por el suelo o se deja en ambientes exteriores durante largos períodos.
- Flexibilidad y resistencia a torceduras para garantizar un despliegue fluido, navegación en curvas y operación segura alrededor de equipos, bandejas de cables y estructuras.
- Fácil manipulación, almacenamiento y transporte para que largos tramos de manguera de aceite puedan desplegarse y recuperarse rápidamente con una mano de obra mínima.
Para muchos usuarios, una sola manguera de aceite que funciona para llenado de agua, transferencia de aceite, lavado y drenaje de emergencia reduce significativamente el inventario y simplifica el despliegue en el campo. La estandarización de una manguera de aceite multiuso ayuda a reducir la complejidad de la capacitación y mejora la conciencia de seguridad entre los operadores.
No todas las mangueras que funcionan con agua pueden transportar aceite de manera segura, por lo que es fundamental comprender las principales familias de mangueras y cómo se comportan con ambos medios. La elección incorrecta puede provocar ablandamiento, formación de ampollas o fallas repentinas una vez que el aceite entra en contacto con un material incompatible.
A continuación se detallan las categorías de mangueras más comunes utilizadas al especificar una manguera de aceite que también puede manejar agua:
- Manguera de agua general de caucho: Generalmente diseñada para servicio de agua fría o caliente, muchas veces con un tubo de caucho y refuerzo textil. Este tipo ofrece un buen rendimiento ante el agua, pero sólo una resistencia limitada al aceite, a menos que esté formulado específicamente como un compuesto resistente al aceite.
- Manguera plana estándar de PVC: Muy utilizada en aplicaciones de riego y agua a baja presión, con tubo de PVC y refuerzo de hilo de poliéster. Funciona bien con agua, pero no se recomienda como manguera de aceite de larga duración porque muchos aceites y combustibles pueden provocar endurecimiento, agrietamiento o hinchazón del PVC.
- Manguera hidráulica: Construida para aceite hidráulico de alta presión, con un tubo interior resistente al aceite, malla de alambre o textil y una cubierta sintética resistente. Esta es una excelente manguera de aceite para circuitos de aceite de alta presión, pero a menudo tiene un diseño excesivo y es menos conveniente para transferencias temporales de agua a larga distancia.
- Manguera de petróleo compuesta: hecha de películas y tejidos termoplásticos multicapa, a menudo con cables internos. Funciona bien como manguera de aceite dedicada para brazos de carga, terminales y sistemas de transferencia complejos, pero es relativamente pesada y no es ideal para un despliegue prolongado en tierra.
- Manguera plana de TPU: utiliza poliuretano termoplástico extruido para el tubo y la cubierta, con un refuerzo de poliéster o aramida a través del tejido. Este diseño la hace muy adecuada como manguera combinada para agua y aceite, ya que ofrece excelente resistencia a la abrasión, al aceite y a la intemperie, sin dejar de ser plegable y liviana.

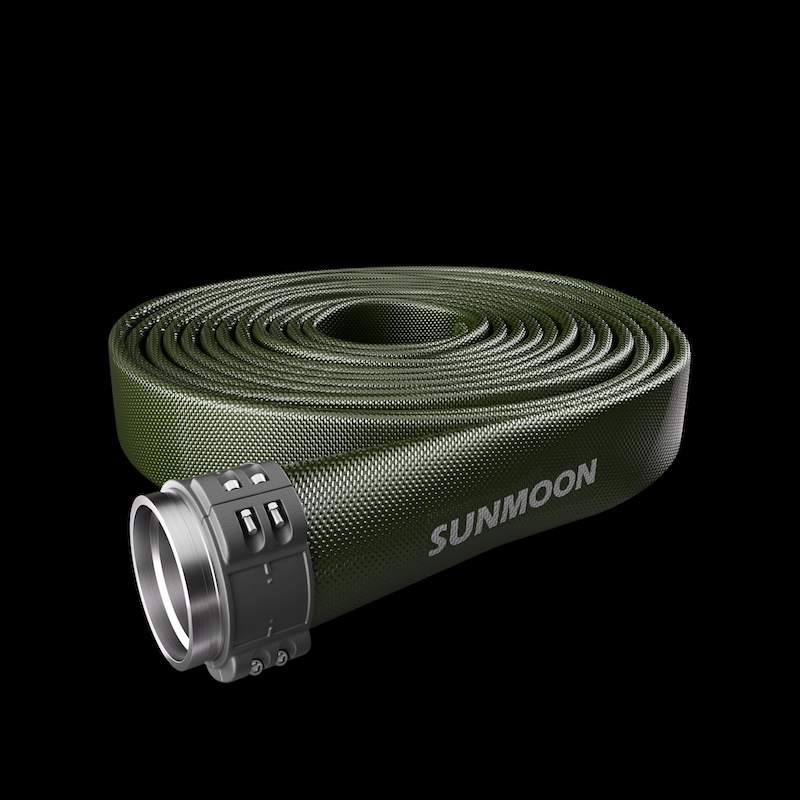

Entre estas opciones, se destaca una manguera de aceite plana de TPU que combina la resistencia al aceite del poliuretano de alta calidad con la flexibilidad y colapsabilidad necesarias para un rápido despliegue y recuperación en largas distancias.
Una manguera plana de TPU fabricada con un proceso de tejido integral incrusta hilo sintético de alta tenacidad en la pared de poliuretano, formando una estructura única y homogénea sin adhesivos. Este método elimina capas que pueden separarse bajo presión, variación de temperatura o exposición al aceite, lo que le da a la manguera de aceite una estabilidad estructural superior.
Las ventajas clave del TPU plano como manguera de agua y aceite incluyen:
- Excelente resistencia al aceite: el TPU de alta calidad tiene baja permeabilidad y buena resistencia a muchos fluidos a base de petróleo, lo que la convierte en una manguera de aceite confiable para diésel, fueloil y ciertos productos crudos y refinados dentro de los límites de compatibilidad especificados.
- Alta resistencia a la abrasión: la resistente cubierta de TPU protege el refuerzo cuando la manguera de aceite se arrastra sobre roca, hormigón, rejillas de acero o escombros mineros, lo que prolonga enormemente la vida útil en condiciones de trabajo duras.
- Amplio rango de temperatura: las construcciones de TPU de calidad suelen funcionar dentro de un amplio margen de temperatura que cubre la mayoría de las aplicaciones de transferencia de agua y aceite al aire libre, desde climas fríos hasta sitios cálidos expuestos al sol.
- Liviana y compacta: en comparación con mangueras de caucho o compuestas de diámetro similar, una manguera de aceite plana de TPU es significativamente más liviana y se puede enrollar en un volumen menor, lo que reduce los costos de logística.
Debido a que la manguera de TPU permanece plana cuando no está presurizada, se pueden enrollar cientos de metros de manguera de petróleo en un carrete compacto, lo cual es fundamental para un despliegue rápido en minería, extinción de incendios, operaciones de esquisto, logística marítima y drenaje de emergencia de inundaciones.
Una manguera de aceite plana de TPU de alto rendimiento de un fabricante impulsado por la ingeniería integra múltiples ventajas estructurales que impactan directamente la seguridad, la durabilidad y el costo de vida útil. Comprender estas características ayuda a los tomadores de decisiones a evaluar la calidad más allá de simples comparaciones de precios.
Las características de diseño importantes incluyen:
- Capas internas y externas de TPU: tanto el tubo como la cubierta utilizan poliuretano, lo que proporciona una resistencia constante al aceite, a los productos químicos y al agua en todo el espesor de la pared. Esta uniformidad significa que la manguera de aceite mantiene su rendimiento incluso si la superficie exterior está desgastada.
- Refuerzo de alta tenacidad: las fibras de poliéster o aramida tejidas circularmente proporcionan una alta resistencia a la tracción y un alargamiento controlado, lo que permite que la manguera de aceite alcance presiones de trabajo desde niveles de transferencia moderados hasta aplicaciones exigentes de deshidratación y alto flujo.
- Construcción a través del tejido: el material de TPU se extruye a través del refuerzo, fijando el hilo en la pared. Esto evita la delaminación y crea una manguera de aceite robusta y flexible que tolera ciclos repetidos de presurización.
- Orificio interno liso: la superficie interior lisa de TPU reduce las pérdidas por fricción y la caída de presión, mejorando la eficiencia del flujo tanto en el servicio de manguera de agua como de aceite.
- Opciones para elementos disipadores de estática: ciertos diseños de mangueras de aceite incluyen cables de cobre incorporados o capas antiestáticas para controlar la acumulación electrostática al transferir combustibles u otros productos inflamables, lo que mejora la seguridad operativa.
Una manguera para petróleo diseñada con estas características es adecuada para sistemas de reabastecimiento de combustible, transferencia de barco a costa, distribución de combustible a granel, deshidratación de minas, operaciones en sitios de pozos y logística combinada de agua y petróleo en ubicaciones remotas.
Una sola manguera de aceite plana de TPU puede soportar muchos sectores donde el agua y el aceite coexisten en la misma operación. Esta versatilidad reduce la necesidad de almacenar múltiples tipos de mangueras y simplifica el diseño del sistema. Las áreas de aplicación típicas incluyen:
- Minería y construcción de túneles: Se utilizan tramos largos de mangueras de aceite para deshidratación de minas, bombeo de lodos y transferencia temporal de petróleo para alimentar equipos subterráneos o gestionar derrames. La cubierta de TPU resistente a la abrasión resiste el contacto con rocas y escombros.

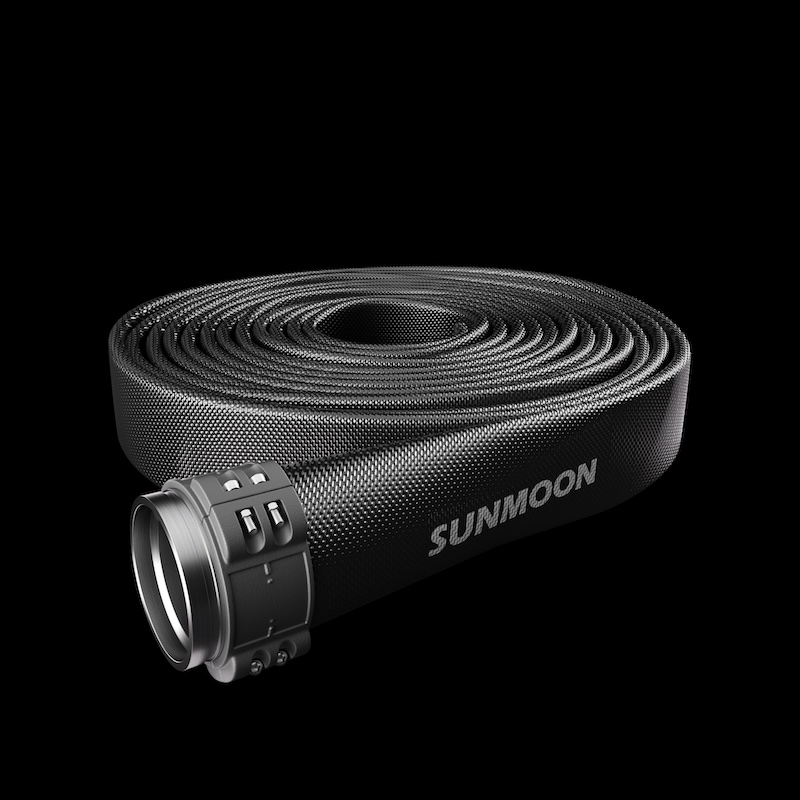

- Campos de petróleo y gas: en el soporte de perforación y fracturación, la manguera de aceite plana de TPU mueve grandes volúmenes de agua para operaciones de estimulación y también puede manejar ciertos fluidos a base de petróleo, siempre que los medios específicos se verifiquen con tablas de compatibilidad.
- Extinción de incendios y drenaje de emergencia: los productos de mangueras de aceite de TPU de alta presión sirven como líneas principales de suministro de agua para la extinción de incendios municipales o industriales y deben tolerar escorrentías aceitosas, concentrados de espuma y agua contaminada.
- Logística marítima y de combustible: las soluciones de mangueras de petróleo planas de servicio pesado se utilizan en sistemas de reabastecimiento de combustible temporales entre tanques costeros y embarcaciones, para abastecimiento de combustible y para líneas de derivación temporales durante el mantenimiento de tuberías fijas.
- Proyectos municipales y de construcción: en grandes proyectos de infraestructura o de control de inundaciones, la manguera de aceite TPU puede transferir agua para pruebas o limpieza y al mismo tiempo manejar el contacto accidental con lubricantes, diésel y residuos aceitosos en el sitio.
Estas aplicaciones se benefician de las características de almacenamiento liviano y compacto y de rápido despliegue de los sistemas de mangueras de aceite de TPU, particularmente en unidades móviles y flotas de respuesta a emergencias.
Si bien el TPU plano suele ser la opción más versátil, la mejor manguera de aceite para agua y aceite depende de una comprensión precisa de sus condiciones de trabajo y requisitos de seguridad. Un proceso de selección estructurado ayuda a evitar especificaciones insuficientes o costos excesivos.
Los pasos clave para especificar una manguera de aceite incluyen:
- Defina los medios y la compatibilidad: enumere todos los fluidos (agua dulce, agua de mar, salmuera, diésel, gasolina, aceite hidráulico, petróleo crudo, lubricantes, productos químicos) y confirme la compatibilidad con el TPU u otros compuestos de manguera. En caso de duda, solicite una declaración de compatibilidad de medios.
- Determinar el rango de temperatura: identificar las temperaturas de funcionamiento mínimas y máximas para el servicio de agua y aceite. La manguera de aceite debe conservar flexibilidad a bajas temperaturas y mantener resistencia y estabilidad dimensional a altas temperaturas.
- Verifique las presiones de trabajo y de rotura: seleccione una manguera de aceite donde la presión de trabajo exceda cómodamente la presión del sistema, teniendo en cuenta los aumentos repentinos de la bomba, la altura de elevación y el posible golpe de ariete. Asegúrese de un factor de seguridad adecuado a la presión de rotura nominal.
- Considere la longitud, el diámetro y el flujo: equilibre la capacidad de flujo requerida con la potencia de la bomba y la pérdida de presión permitida. La manguera de aceite de mayor diámetro transporta más fluido con menos pérdida por fricción, pero es más pesada y puede requerir carretes más grandes.
- Evaluar el entorno y la manipulación: considere la exposición a los rayos UV, las condiciones del suelo, el contacto con productos químicos y el método de implementación (manual, carrete montado en un vehículo, remolque o barcaza). Elija una manguera de aceite con la dureza y flexibilidad de cubierta adecuadas.
- Planifique los acoplamientos y accesorios: decida si utilizará camlocks, Victaulic, extremos con bridas o conectores personalizados. Los accesorios correctamente engarzados o estampados son vitales para el rendimiento seguro de la manguera de aceite y deben coincidir tanto con la estructura de la manguera como con la presión de operación.
Siguiendo estos pasos, los operadores pueden configurar un sistema de mangueras donde una manguera de aceite plana de TPU sirve como línea principal, sostenida por mangueras especializadas cerca de bombas, tanques y brazos de carga, según sea necesario.
Incluso la manguera de aceite plana de TPU mejor diseñada solo alcanzará su vida útil esperada si se manipula y almacena correctamente. Las prácticas adecuadas también mantienen la seguridad de las cuadrillas que trabajan cerca de sistemas de agua y aceite a alta presión.
Las pautas recomendadas incluyen:
- Enrollado y despliegue: Utilice carretes de manguera o sistemas de tambor siempre que sea posible para evitar torceduras o dobleces. Al manipular manualmente la manguera de aceite, evite curvaturas pronunciadas por debajo del radio de curvatura mínimo recomendado.
- Protección del suelo: Cuando la manguera de aceite pase sobre bordes afilados, placas de acero u hormigón rugoso, utilice almohadillas protectoras o rampas para evitar abrasión o cortes localizados.
- Limpieza después del servicio: Después de las operaciones de transferencia de aceite, lavar la manguera de aceite con un líquido de limpieza adecuado o agua (si es compatible) puede eliminar el producto residual y reducir los riesgos de contaminación en el siguiente trabajo.
- Rutinas de inspección: antes de cada uso, inspeccione visualmente la manguera de aceite en busca de cortes, abrasiones profundas, puntos blandos, ampollas o acoplamientos dañados. Retire del servicio cualquier sección cuestionable y repárela o reemplácela según las instrucciones del fabricante.
- Almacenamiento: Guarde la manguera de aceite drenada, limpia y enrollada en un área seca, sombreada y ventilada, lejos de fuentes de calor directas, productos químicos agresivos u objetos punzantes. Se debe evitar el almacenamiento prolongado a temperaturas extremas para proteger las propiedades físicas.
Al aplicar estas prácticas, los operadores pueden extender significativamente la vida útil de los activos de mangueras de aceite planas de TPU y mantener un rendimiento estable en todas las tareas de agua y aceite.

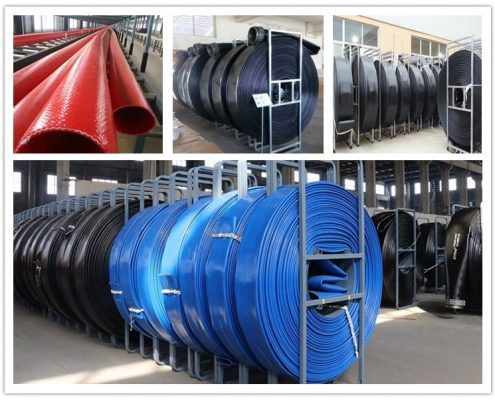

Un fabricante de mangueras planas de TPU impulsado por la ingeniería se centra en optimizar el sistema completo en lugar de tratar la manguera de aceite como un simple componente básico. Este enfoque cubre la selección de resina, el diseño de refuerzo, la geometría de la manguera, la tecnología de acoplamiento y los estándares de prueba.
Las capacidades típicas de un fabricante de este tipo incluyen:
- Diámetros y presiones personalizados: desde tamaños más pequeños utilizados para limpieza industrial o bombas portátiles hasta mangueras de aceite de gran diámetro (como 10 o 12 pulgadas) clasificadas para presiones de trabajo medias a altas, adecuadas para transferencia de agua y aceite a granel.
- Longitudes continuas largas: Las bobinas que van desde 20 ma 200 mo más reducen la cantidad de acoplamientos y posibles puntos de fuga en tramos extendidos de mangueras de aceite en minas, refinerías, plantas y redes municipales.
- Refuerzo personalizado: selección de poliéster, hilos de alta tenacidad o fibras de aramida en función de la combinación de presión, peso y requisitos de manipulación, lo que ayuda a los usuarios a equilibrar rendimiento y coste.
- Pruebas exhaustivas y control de calidad: cada longitud de manguera de aceite se puede probar hidrostáticamente y rastrear con códigos de lote para respaldar la trazabilidad y el cumplimiento de los requisitos reglamentarios o del proyecto.
Esta capacidad de ingeniería respalda a los clientes globales que necesitan soluciones de mangueras de aceite TPU personalizadas según el clima, los estándares y las prácticas de implementación locales, ya sea que el proyecto implique desagüe, transferencia de combustible, alivio de emergencia contra inundaciones o soporte en alta mar.
En muchos proyectos industriales y de infraestructura modernos, un sistema híbrido ofrece el mejor equilibrio entre flexibilidad, seguridad y costo. El TPU plano se utiliza como columna vertebral de la manguera de aceite, complementado con otras mangueras para áreas especiales.
Una configuración típica podría incluir:
- Línea de transferencia primaria: una manguera de aceite plana de TPU con un tamaño de 2 a 12 pulgadas, seleccionada según el caudal y la presión del diseño. Esta línea puede abarcar cientos de metros desde una fuente de agua o tanque de combustible hasta la zona operativa.
- Secciones de conexión de equipos: tramos cortos de manguera de aceite de goma, manguera de succión o manguera de petróleo compuesta en bombas, filtros y tanques, donde se requiere flexibilidad o capacidad de succión adicional.
- Ramales y colectores: Manguera de Aceite TPU de menor diámetro u otras mangueras resistentes al aceite que alimentan diferentes partes del sitio desde la línea troncal principal, controladas por válvulas y acoples rápidos.
- Líneas de emergencia y de respaldo: manguera de aceite de TPU adicional almacenada en carretes en ubicaciones estratégicas, lista para ser implementada en caso de inundaciones, respuesta a incendios u operaciones de derivación durante el mantenimiento de tuberías permanentes.
El uso de una columna vertebral unificada de mangueras de aceite de TPU garantiza un rendimiento constante en tareas de agua y aceite, mientras que la combinación de mangueras especializadas en puntos críticos maximiza la confiabilidad y la facilidad de mantenimiento.
Para operaciones que deben mover agua y aceite de manera confiable, una manguera de aceite plana de TPU diseñada adecuadamente proporciona un equilibrio altamente efectivo entre resistencia química, resistencia mecánica y eficiencia de manejo en el campo. Su construcción liviana y plegable permite recorridos largos y continuos que son fáciles de implementar y recuperar, lo que lo hace adecuado para servicios de minería, petróleo y gas, marinos, municipales y de emergencia. Al definir cuidadosamente los medios, la presión, las temperaturas y los entornos de trabajo, y al asociarse con un fabricante de mangueras de TPU impulsado por la ingeniería, los usuarios pueden estandarizar una plataforma versátil de mangueras para aceite que sirve de manera segura como una línea de suministro de agua y un sistema de transferencia de aceite en proyectos globales.
Una manguera de aceite plana de TPU diseñada para la transferencia de petróleo y agua es generalmente la opción más práctica cuando una manguera debe manejar agua y aceite en un solo sistema. Su tubo y cubierta de poliuretano le otorgan una fuerte resistencia a muchos aceites y, al mismo tiempo, siguen siendo flexibles para el servicio de agua. En algunas instalaciones fijas, también se utilizan conjuntos de mangueras de aceite compuestas o de caucho resistente al aceite, pero generalmente son menos convenientes para un despliegue temporal a larga distancia que los diseños planos plegables de TPU.
La manguera plana de TPU utiliza poliuretano termoplástico, que ofrece baja permeabilidad y fuerte resistencia al hinchamiento o agrietamiento en contacto con muchos fluidos a base de petróleo, lo que la convierte en una manguera de aceite confiable para diésel, fueloil y ciertos productos crudos y refinados dentro de los límites aprobados. La construcción a través del tejido, con refuerzo de alta tenacidad completamente integrado en la pared de TPU, le da a la manguera de aceite capacidad de alta presión, excelente resistencia a la abrasión y una larga vida útil incluso cuando se arrastra sobre terreno accidentado.
La manguera plana de PVC estándar está destinada principalmente para agua, lodos ligeros o uso agrícola y no proporciona la resistencia a largo plazo al aceite y al combustible que se requiere de una manguera de aceite segura. Muchos aceites e hidrocarburos pueden hacer que el PVC se endurezca, se agriete o pierda flexibilidad, lo que aumenta el riesgo de fugas o fallas repentinas. Para cualquier aplicación que implique contacto sostenido con aceite, diésel o combustible, se debe seleccionar una manguera de aceite plana de TPU o una manguera compuesta o de caucho resistente al aceite en lugar de PVC estándar.
La presión de trabajo de una manguera de aceite debe exceder la presión operativa máxima de su sistema con un margen de seguridad adecuado para tener en cuenta sobretensiones, golpes de ariete y diferencias de elevación. Para elegir correctamente, considere la presión de descarga de la bomba, la carga estática, las pérdidas por fricción en la línea y cualquier evento transitorio. Muchos productos de mangueras de aceite planas de TPU están disponibles en clases de presión de trabajo que van desde transferencia de baja presión hasta deshidratación de alta presión y soporte de fracturación, por lo que la selección final siempre debe coincidir con los cálculos de ingeniería o las especificaciones del proyecto.
La manguera de aceite plana de TPU de grado de ingeniería se suministra comúnmente en longitudes continuas de 20 m a 200 m por bobina, y ciertos productos especializados alcanzan longitudes más largas para proyectos de transferencia o deshidratación a gran escala. El uso de recorridos continuos más largos reduce la cantidad de acoplamientos, lo que a su vez reduce los posibles puntos de fuga y acelera el despliegue y la recuperación en el campo. Para distancias muy largas, se pueden unir múltiples bobinas de manguera de aceite utilizando acoplamientos, colectores o conectores rápidos compatibles, siguiendo las recomendaciones del fabricante para el montaje y las pruebas.
