● ¿Qué es una adaptación para banjo?
● ¿ Cómo funciona una adaptación de banjo?
● Cómo saber si un conector de banjo tiene fugas
>> Comprobación de presión del sistema
>> Prueba de agua con jabón o burbujas
>> Síntomas de ruido y vibración
>> Detección de fugas de tintes y rayos UV
● Causas comunes de fugas en los accesorios del banjo
>> Problemas con la superficie de sellado y las juntas
>> Errores de Instalación y Mantenimiento
>> Problemas de compatibilidad de materiales y fluidos
>> Influencias mecánicas externas
● Paso a paso: Cómo reparar una conexión de banjo con fugas
>> 1. Prepare el sistema de forma segura
>> 2. Inspeccione los componentes cuidadosamente
>> 3. Reemplace las arandelas y las piezas dañadas
>> 4. Vuelva a ensamblar y apriete correctamente
>> 5. Verifique el funcionamiento sin fugas
● Cómo evitar que los accesorios del banjo tengan fugas
>> Mejores prácticas durante la instalación
>> Inspección y mantenimiento de rutina
>> Gestión de Vibraciones y Soportes
● Accesorios tipo banjo con manguera plana de TPU: ventajas de confiabilidad
● Tome medidas: reduzca las fugas en banjo con soluciones Layflat de TPU diseñadas
● Preguntas frecuentes: conexiones y fugas de banjo
>> P1: ¿Puedo reutilizar arandelas de cobre en accesorios banjo?
>> P2: ¿Qué torque debo usar en un perno banjo?
>> P3: ¿Por qué el conector de mi banjo todavía tiene fugas después de instalar arandelas nuevas?
>> P4: ¿Los accesorios banjo son adecuados para sistemas de alta presión con manguera plana de TPU?
>> P5: ¿Con qué frecuencia debo inspeccionar los accesorios de banjo en entornos hostiles?
● Citas:
Los accesorios tipo banjo suelen tener fugas debido a daños en la superficie de sellado, torsión de instalación incorrecta, juntas desgastadas o vibración y desalineación, pero el uso de los materiales y prácticas de mantenimiento adecuados puede eliminar la mayoría de las fallas. Cuando se combinan con sistemas duraderos de mangueras planas de TPU , los accesorios banjo correctamente instalados mejoran significativamente la confiabilidad hidráulica y de transferencia de fluidos y reducen el tiempo de inactividad no planificado.

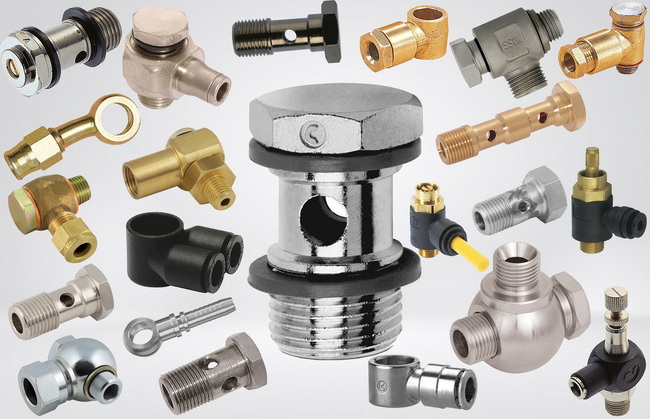

Los accesorios banjo son conectores de fluido compactos que utilizan un perno hueco y un cuerpo de conector en forma de anillo para permitir que el fluido fluya bajo presión. Se utilizan ampliamente en sistemas hidráulicos, de combustible, de frenos, de lubricación y de transferencia de agua industrial, especialmente donde el espacio es limitado.
Un cuerpo de conector en forma de anillo o 'banjo' con un orificio pasante central.
Un perno banjo hueco que pasa a través del cuerpo y se enrosca en un componente como una bomba, pinza, válvula o colector.
Una o más arandelas de sellado blandas (comúnmente cobre, aluminio o compuesto) entre las superficies de conexión y de contacto para crear un sello hermético a presión.
Una conexión de manguera o tubo en el costado del cuerpo del banjo para la entrada y salida de fluido, a menudo engarzada o estampada para formar una manguera flexible.
Debido a que los accesorios banjo permiten que la manguera gire alrededor de la línea central del perno, ayudan a resolver los desafíos de enrutamiento estrecho en maquinaria, vehículos y sistemas de mangueras modulares, como las mangueras planas de TPU.
Un accesorio banjo sella comprimiendo arandelas suaves entre dos superficies planas cuando el perno hueco se aprieta con el par correcto. Cuando se aprieta el perno, las arandelas se deforman plásticamente y rellenan irregularidades microscópicas de la superficie para evitar que se escape el líquido.
La ruta del flujo normalmente funciona de la siguiente manera:
El líquido ingresa al cuerpo del banjo desde la conexión de manguera o tubo.
Pasa a través de orificios radiales en el cuerpo del banjo hacia el centro hueco que rodea el perno.
Luego fluye hacia los orificios axiales o radiales perforados en el perno banjo y sale hacia el componente acoplado, o en dirección inversa, según el diseño del sistema.
Cualquier cosa que interfiera con la compresión total y uniforme de la lavadora o que dañe las superficies de sellado puede crear espacios localizados, lo que resultará en fugas de aceite, combustible o agua bajo presión.
La detección temprana de una fuga en un conector banjo previene fallas mayores, contaminación ambiental y riesgos de seguridad. Los indicadores típicos incluyen rastros visibles de líquido, pérdida de presión y comportamiento anormal del sistema.
Busque manchas de líquido, humedad o huellas mojadas alrededor de la cabeza del perno, las interfaces de la arandela y el área de engarzado de la manguera.
Verifique si hay grietas, deformaciones, corrosión o picaduras en el cuerpo del conector y el puerto de acoplamiento.
Monitorear si el sistema alcanza y mantiene su presión operativa normal; una caída lenta puede indicar una pequeña fuga del banjo.
En sistemas cerrados, las pruebas de caída de presión con aire o nitrógeno ayudan a cuantificar las tasas de fuga.
Presurice el circuito con aire comprimido o nitrógeno dentro de límites seguros.
Aplique agua con jabón al accesorio del banjo sospechoso; La formación continua de burbujas identifica la ubicación de la fuga.
En los sistemas hidráulicos, el aire aspirado a través de un conector banjo con fugas puede provocar cavitación de la bomba, gruñidos y movimiento errático del actuador.
Agregue tinte fluorescente al líquido y escanee las áreas sospechosas con una lámpara UV para identificar microfugas alrededor de las arandelas y la manguera.
Las fugas en los accesorios de banjo generalmente se remontan a un pequeño conjunto de causas fundamentales repetibles: problemas de sellado, errores de instalación, falta de coincidencia de materiales o influencia mecánica externa.
- Caras de sellado rayadas o dañadas: mellas, rayones, picaduras de corrosión o residuos incrustados en la pinza o la cara del puerto, el cuerpo del banjo o las superficies de contacto de la arandela impiden el sellado uniforme. La reutilización de lavadoras en superficies rugosas aumenta el riesgo de microfugas bajo presión y temperatura cíclicas.
- Arandelas aplastadas, endurecidas o con especificaciones incorrectas: las arandelas aplastantes de cobre o aluminio se endurecen después de apretarlas repetidamente y es posible que ya no se deformen plásticamente, lo que reduce el rendimiento del sello. El espesor, el diámetro interior o el material de la arandela incorrectos pueden provocar una distribución desigual de la carga y vías de fuga.
- Contaminación en el sello: partículas finas, escamas de pintura, sellador de roscas u óxido atrapado entre la arandela y la cara de sellado crean puentes por donde el fluido puede escapar.
- Par de apriete incorrecto: un par de apriete insuficiente provoca una compresión insuficiente de la arandela y una filtración, mientras que un par de apriete excesivo puede aplastar las arandelas excesivamente, distorsionar el cuerpo del banjo o incluso agrietar el puerto.
- Desalineación y mala coaxialidad: si el cuerpo del banjo está torcido con respecto a la superficie del puerto, el perno carga lateralmente las arandelas y deja un lado poco comprimido. Las mangueras torcidas o el enrutamiento rígido pueden desalinear el accesorio con el tiempo.
- Reutilización de pernos, arandelas o accesorios deformados viejos: los pernos estirados y las arandelas aplastantes reutilizadas ya no se sujetan con la elasticidad correcta, especialmente bajo ciclos de alta presión y temperatura.
- Material de arandela o conector incompatible: los fluidos agresivos, como ciertos productos químicos, mezclas de biodiesel o aceites de alta temperatura, pueden atacar metales o elastómeros incorrectos utilizados en arandelas y sellos. En entornos marinos o corrosivos, los accesorios banjo de acero al carbono sin protección pueden corroerse y desarrollar vías de fuga.
- Temperaturas y presiones extremas: las altas temperaturas aceleran el desgaste y el envejecimiento de las juntas; La baja temperatura puede reducir la ductilidad de la lavadora, lo que limita el aplastamiento y el sellado adecuados. Los picos de presión por encima de los valores nominales de diseño pueden deformar elásticamente el cuerpo del banjo o el componente acoplado y fatigar la interfaz de sellado.
- Vibraciones y cargas de impacto: la vibración continua de motores, bombas o equipos móviles puede aflojar gradualmente las uniones roscadas, incluidos los pernos banjo. Las cargas de impacto pueden propagarse a través de mangueras rígidas hacia el accesorio, provocando micromovimientos y desgaste del sello.
- Impacto o flexión del conjunto de manguera: Los impactos en la manguera o una sujeción inadecuada pueden doblar el cuerpo del banjo o agrietar el saliente del puerto. Las abrazaderas demasiado apretadas o los radios de enrutamiento afilados pueden forzar el engarce de la manguera al banjo, creando fugas en la interfaz.
Un proceso estructurado de resolución de problemas y reparación evita fallas repetidas y reemplazos innecesarios de componentes.
Despresurizar y, si es necesario, drenar la sección afectada del sistema.
Bloquee las fuentes de energía para bombas o maquinaria rotativa antes de trabajar en el accesorio.
Limpie el área alrededor del accesorio banjo para que sea fácil detectar nuevas fugas después de la reparación.
Retire el perno banjo y las arandelas, manteniendo un registro del orden y la orientación del apilamiento.
Inspeccionar:
Roscas y vástago de perno banjo en busca de estiramiento, rozamiento o grietas.
Lava superficies para impresiones profundas, grietas o áreas duras y vidriadas.
Sellado de caras en el puerto y el cuerpo del banjo para evitar rayones, abolladuras y corrosión.
Limpie ligeramente las marcas superficiales menores con un abrasivo muy fino cuando lo permita el fabricante del sistema, teniendo cuidado de no alterar la planitud.
Utilice siempre arandelas de aplastamiento nuevas al volver a montar un accesorio banjo, a menos que el fabricante permita explícitamente su reutilización.
Haga coincidir el material de la arandela con el sistema; el cobre o el aluminio son comunes para los frenos y el sistema hidráulico, mientras que es posible que se necesiten juntas especiales de elastómero y metal para ciertos productos químicos.
Reemplace cualquier cuerpo de banjo deformado o pernos estirados o dañados en lugar de intentar apretarlos más.
Asegúrese de que el cuerpo del banjo quede plano y orientado correctamente sin que la manguera se tuerza.
Instale la cantidad correcta de arandelas en el orden correcto, generalmente una arandela a cada lado del cuerpo del banjo.
Apriete el perno banjo con una llave dinamométrica al valor especificado por el fabricante del equipo o accesorio.
Si persiste una ligera filtración, aumente el torque en pequeños pasos dentro del rango permitido y no exceda el máximo indicado.
Vuelva a presurizar el sistema e inspeccione visualmente el accesorio para detectar cualquier signo de humedad o llanto.
Para sistemas críticos, realice una prueba de retención de presión o una prueba de burbujas para confirmar la estanqueidad antes de volver al servicio completo.
Las prácticas preventivas son significativamente más rentables que las reparaciones reactivas, especialmente en sistemas de transferencia de fluidos de larga distancia que utilizan mangueras de alto valor, como las mangueras planas de TPU.
Utilice una llave dinamométrica en lugar de palpar todas las conexiones banjo críticas para la seguridad o de alta presión.
Asegúrese de que las caras de contacto estén limpias, planas y libres de rebabas, pintura y residuos antes del montaje.
Seleccione materiales de arandela y accesorios compatibles con el fluido, la temperatura y la exposición ambiental.
Dirija las mangueras para evitar que se doblen excesivamente cerca del conector y deje suficiente holgura para evitar la carga lateral sobre el banjo.
Inspeccione periódicamente las conexiones del banjo para detectar:
El apriete de los pernos se verifica con el par especificado durante las paradas seguras.
Estado de la superficie de sellado y corrosión visible.
Integridad del engarzado de la manguera y cualquier movimiento o fricción en el engarzado.
Manchas de aceite, combustible o agua alrededor del conector.
Aumente la frecuencia de inspección en aplicaciones de alta vibración, alta presión o corrosivas, como equipos todoterreno, sistemas marinos y transferencia de productos químicos.
Soporte de mangueras con abrazaderas y guías para aislar los accesorios banjo de vibraciones y cargas dinámicas.
Utilice soluciones de mangueras flexibles, como conjuntos de mangueras planas de TPU de alta calidad, para reducir la tensión transmitida en comparación con las tuberías rígidas.
En las operaciones modernas de transferencia de agua, petróleo y productos químicos, las mangueras planas de TPU combinadas con robustos accesorios banjo proporcionan una solución liviana, de alta presión y altamente resistente a la abrasión. La manguera de TPU puede funcionar a temperaturas elevadas, mantiene la flexibilidad a bajas temperaturas y resiste la corrosión del combustible y el aceite mejor que muchas opciones de caucho tradicionales.
El orificio interno liso de la manguera plana de TPU admite un flujo eficiente y de bajas pérdidas en grandes volúmenes a lo largo de largas distancias.
Las clasificaciones de alta presión y la resistencia a la abrasión reducen el riesgo de fallas en las mangueras que pueden sobrecargar las juntas banjo debido a picos de presión o daños mecánicos.
Los accesorios banjo correctamente engarzados en una manguera plana de TPU producen una interfaz uniforme y repetible que minimiza las fugas cuando se combinan con rutinas de mantenimiento y torsión correctas.
Para los fabricantes de mangueras planas de TPU impulsados por la ingeniería, la optimización del diseño de accesorios banjo, la selección de materiales y los estándares de ensamblaje es un diferenciador fundamental en los proyectos globales de transferencia de fluidos.
Si su operación enfrenta fugas recurrentes en accesorios tipo banjo, ahora es el momento de pasar de las reparaciones de prueba y error a soluciones de ingeniería. Al trabajar con un fabricante de mangueras planas de TPU centrado en la ingeniería que puede diseñar, probar y suministrar conjuntos completos de manguera y banjo, usted obtendrá pautas de torsión específicas para cada aplicación, materiales optimizados para arandelas y accesorios y recomendaciones de enrutamiento comprobadas. Póngase en contacto con nuestro equipo técnico hoy para analizar su proyecto hidráulico, de transferencia de combustible o de agua y descubra cómo los conjuntos de mangueras planas de TPU personalizados con accesorios banjo de precisión pueden mejorar la confiabilidad, reducir los costos de mantenimiento y mantener su sistema funcionando de manera segura a plena capacidad.
¡Contáctenos para obtener más información!
R1: No se recomienda reutilizar las arandelas de cobre porque se endurecen después de la compresión inicial y es posible que no se deformen lo suficiente para sellar de manera confiable al volver a ensamblarlas. Las arandelas nuevas ayudan a restaurar el rendimiento de sellado adecuado.
R2: Los valores de torsión dependen del tamaño del perno, el material y la aplicación, por lo que siempre debe seguir las especificaciones del fabricante del equipo. Usar una llave dinamométrica calibrada es la forma más confiable de evitar apretar demasiado o mal.
R3: Las fugas persistentes después de instalar arandelas nuevas a menudo provienen de superficies de sellado rayadas, desalineación, roscas dañadas, material de arandela incompatible o torque insuficiente. Generalmente es necesario realizar una inspección completa de todos los componentes y un reensamblaje cuidadoso para resolver el problema.
R4: Los accesorios Banjo se pueden usar en sistemas de mangueras planas de TPU de alta presión cuando tienen el tamaño, la clasificación y el ensamblaje correctos. Todos los componentes, incluidas mangueras, accesorios, arandelas y pernos, deben cumplir con los requisitos de compatibilidad de fluidos y presión del sistema.
R5: En ambientes de alta vibración, alta presión o corrosivos, los accesorios banjo deben inspeccionarse al menos con tanta frecuencia como las mangueras asociadas. Aumente los intervalos de inspección si observa manchas, corrosión o cualquier signo de aflojamiento alrededor de la junta.
