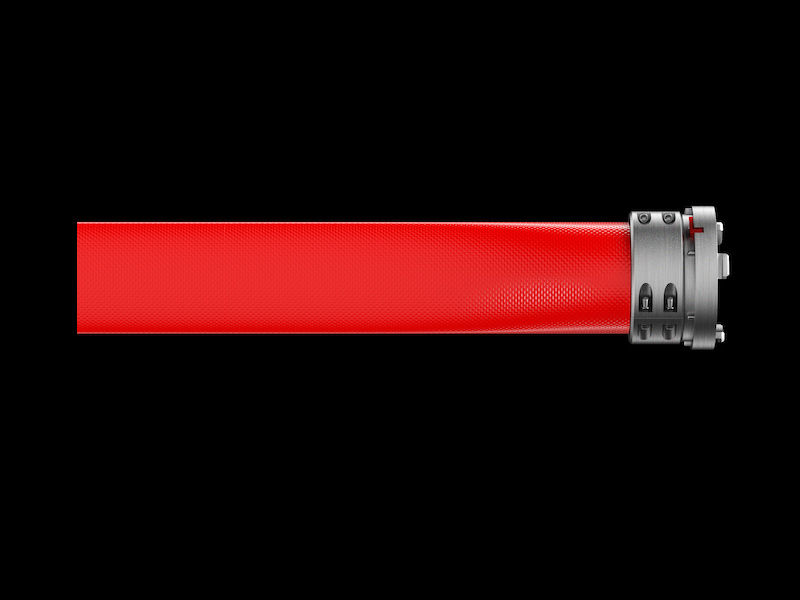

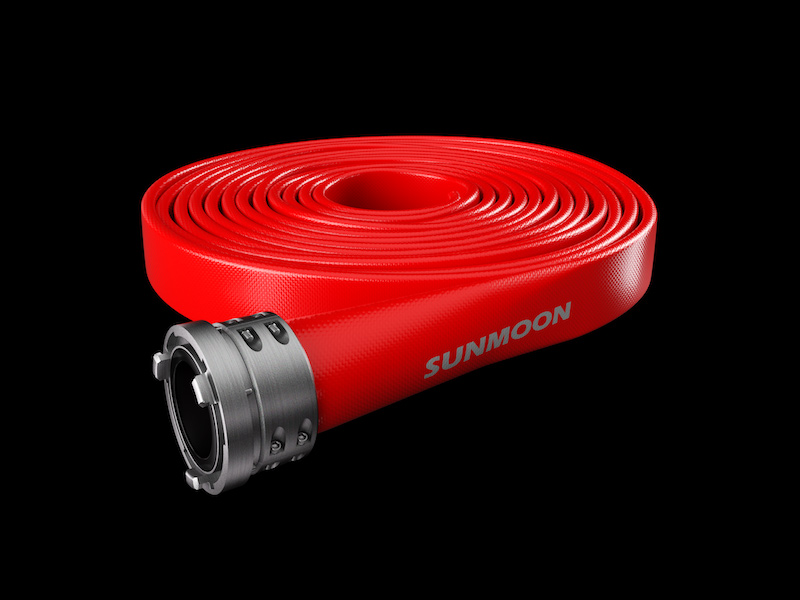

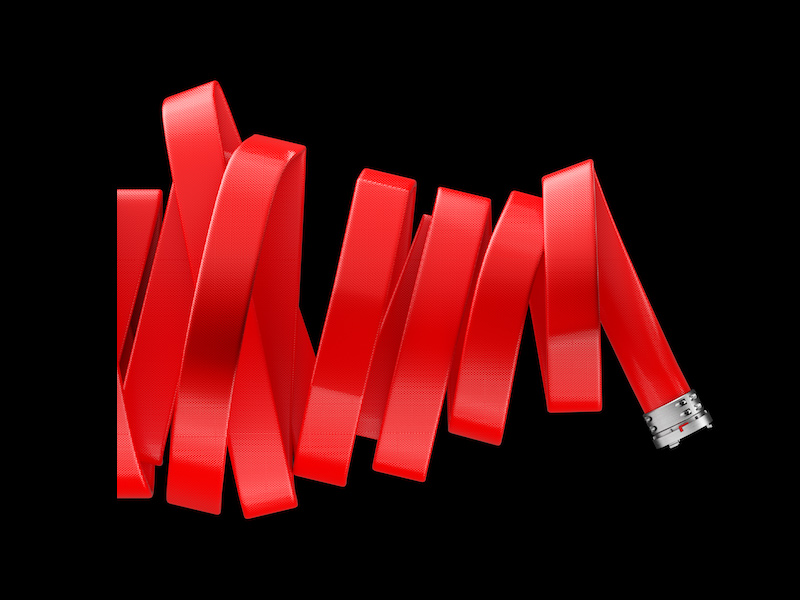

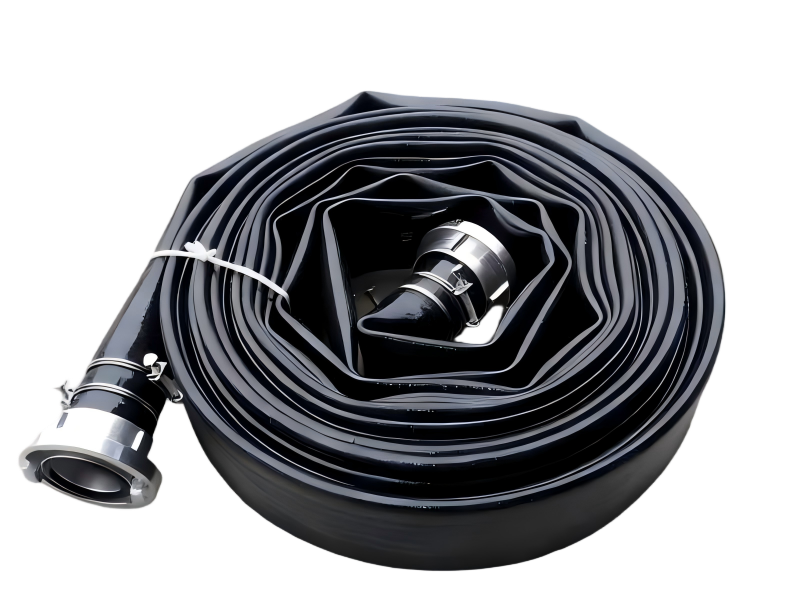

Шланг сжатого воздуха

Этот шланг, разработанный для пневматических систем, сочетает в себе легкий вес, высокую гибкость и большой запас прочности по толщине стенки. Он обеспечивает стойкость к истиранию, погодным условиям, перегибам, масляному туману и озону, обеспечивая стабильную подачу воздуха на сложной местности и в суровых условиях.

Дом » Категория продукта » Шланг сжатого воздуха

Шланг сжатого воздуха

Производство шлангов Sunmoon

СПЕЦИФИКАЦИИ ПРОДУКТА

Структура:

• Внутренняя трубка: ТПУ
• Наружное покрытие: ТПУ
• Усиление: полиэфирная оболочка круглого плетения.

• Диапазон рабочих температур: от -60°F до 176°F (от -50°C до 80°C).

* для аварийного обезвоживания угольной шахты : Армирование: Полиэфирная оболочка круглого плетения (с медной проволокой)

Технические характеристики:

• Внутренний диаметр (ВД): 2”–4”; другие размеры по запросу.
• Стандартный цвет: оранжевый; доступны пользовательские цвета.
• Стандартная длина: 660 футов (200 м); другие длины по запросу.
• Брендинг: доступны варианты индивидуальной маркировки и частных торговых марок.
• Концевые фитинги: несоединенные; муфты с V-образным пазом из анодированного алюминия; другие варианты по запросу.

СООБЩЕНИЕ

*Электронная почта

Продукт

ВНУТРЕННИЙ диаметр (дюйм)

Примерка

Приложение

Рабочее давление

*Сообщение

ТЕХНИЧЕСКИЕ ДАННЫЕ

ИДЕНТИФИКАТОР		Толерантность	Рабочее давление	Разрывное давление	Масса
дюйм	мм	мм	фунт на квадратный дюйм/бар	фунт на квадратный дюйм/бар	фунты/футы	кг/м

2'	50	52,8-54,8	300/20	900/60	0.403	0.60
2 1/2 дюйма	65	63,5-65,5	300/20	900/60	0.470	0.70
3'	80	76,0-78,0	300/20	900/60	0.625	0.96
4 дюйма	100	102-104,5	300/20	900/60	0.981	1.46

Технические характеристики относятся только к шлангу. Потенциальное рабочее давление может быть ниже указанного выше для шлангопроводов с

муфты в зависимости от номинального давления муфт или типа сборки.

Контроль качества

Качество продукции Sunmoon, как профессионального производителя шлангов инженерного класса, остается главным приоритетом. Следовательно, мы используем комплексный набор методов тестирования, чтобы гарантировать безупречную гарантию качества наших шлангов в реальных инженерных приложениях. Ниже перечислены различные методы испытаний, которые мы используем для наших шланговых изделий:

Испытание рабочего давления
4 часа на каждый шланг на линии испытания под давлением длиной 260 м.
Испытание на стойкость к истиранию
Сравнительный анализ производительности для каждого изменения твердости смолы (ПВХ/ТПУ) или состава материала.
Испытание на разрывное давление
Обязательная проверка каждой партии сырья и нового технологического протокола.
Тест на адгезию покрытия
Систематическое сравнение и проверка прочности соединения для каждой производственной партии.
Антистатический тест
Проверьте каждый масляный шланг на соответствие антистатическому стандарту. Сопротивление: макс. 4,9 Ом/м (номинальное); 0,98 Ом/м (измерено при рабочем давлении).

Индивидуальные услуги в SUNMOON

В SUNMOON мы не просто поставляем стандартные шланги — мы разрабатываем решения для шлангов LayFlat, адаптированные к различным условиям работы. Имея многолетний опыт производства шлангов LayFlat из ТПУ и НБР , мы понимаем, что каждый проект предъявляет разные требования к диаметру, давлению, длине, армированию, толщине покрытия и фитингам.

Вот почему мы предлагаем гибкую настройку в зависимости от вашего фактического сценария использования, помогая вам подобрать правильный шланг для перекачки воды из гидроразрыва, систем перекачки навоза, обезвоживания, добычи полезных ископаемых, муниципального обхода и других требовательных приложений. Результатом является повышение производительности, увеличение срока службы и более практичное использование на вашей рабочей площадке.

Запросить

Параметры настройки

Базовая настройка

●Длина: стандартные и нестандартные катушки.
●Диаметр и толщина стенки: в зависимости от давления и условий эксплуатации.
● Варианты цвета: для идентификации бренда или рабочей площадки.
●Упаковка: коробка/поддон/катушка/экспортная упаковка.
●Логотип и маркировка: брендинг OEM, спецификации, кодирование партии.
Настройка системы

●Соединения: Camlock/Bauer/Storz/фланцевые/нестандартные концы.
●Системы катушек и развертывания: катушки/рамки/решения для хранения.
Настройка материала

●Модернизация для высокого давления: варианты арамидного армирования для нужд более высокого давления.
●Особые требования: антистатические/УФ/специальные составы (по требованию).
