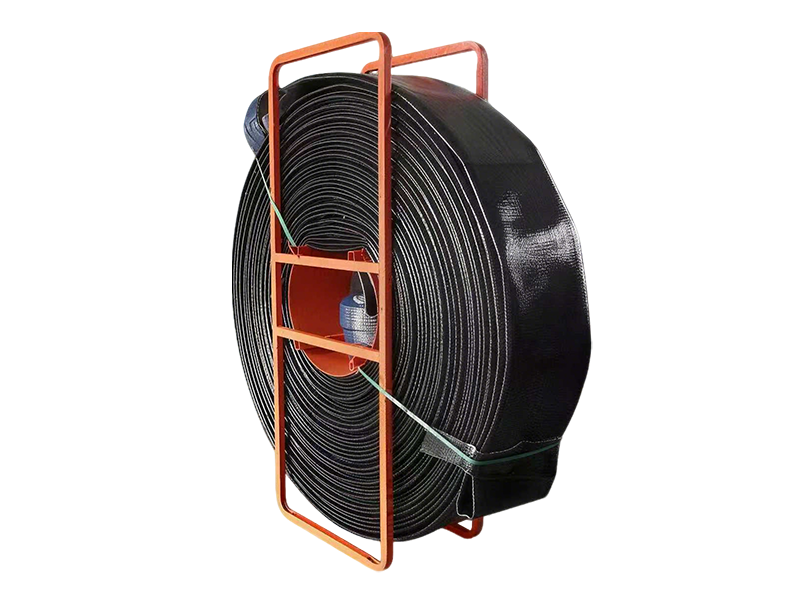

Шланг для воды ГРП

Этот композитный шланг LayFlat из ТПУ, разработанный для гидроразрыва пласта и транспортировки нефти и газа, обеспечивает высокую стойкость к истиранию, низкое удлинение и длительный срок службы. Создан для песка, длительных перетаскиваний, частой намотки/размотки и сурового климата — поддерживает большие объемы потоков на большие расстояния с низкой стоимостью жизненного цикла.

Дом » Категория продукта » Шланг для воды ГРП

Шланг для воды ГРП

Производство шлангов Sunmoon

СПЕЦИФИКАЦИИ ПРОДУКТА

Структура:

• Внутренняя трубка: ТПУ
• Наружное покрытие: ТПУ
• Усиление: полиэфирная оболочка круглого плетения
• Диапазон рабочих температур: от -60°F до 176°F (от -50°C до 80°C)

Технические характеристики:

• Внутренний диаметр (ВД): 2”–20”; большие размеры по запросу.
• Стандартный цвет: черный; доступны пользовательские цвета.
• Стандартная длина: 660 футов (200 м); другие длины по запросу.
• Брендинг: доступны варианты индивидуальной маркировки и частных торговых марок.
• Концевые фитинги: Storz (DIN/Немецкий), Victaulic, Camlock; другие варианты по запросу.

СООБЩЕНИЕ

*Электронная почта

Продукт

ВНУТРЕННИЙ диаметр (дюйм)

Примерка

Приложение

Рабочее давление

*Сообщение

ТЕХНИЧЕСКИЕ ДАННЫЕ

ИДЕНТИФИКАТОР		Толерантность	Толщина		Рабочее давление	Разрывное давление	Масса
дюйм	мм	мм	дюйм	мм	фунт на квадратный дюйм/бар	фунт на квадратный дюйм/бар	фунты/футы	кг/м

2 дюйма	50	52,8-54,8	0.098	2.50	250/17	750/51	0.356	0.53
2 дюйма	50	52,8-54,8	0.106	2.70	250/17	750/51	0.390	0.58
2 дюйма	50	52,8-54,8	0.118	3.00	410/28	1230/84	0.403	0.60
2,5 дюйма	65	63,5-65,5	0.110	2.80	250/17	750/51	0.410	0.61
3'	80	76,0-78,0	0.098	2.50	150/10	450/30	0.470	0.70
3'	80	76,0-78,0	0.110	2.80	250/17	750/51	0.504	0.75
3'	80	76,0-78,0	0.114	2.90	300/20	900/60	0.538	0.80
3'	80	76,0-78,0	0.142	3.60	410/28	1230/84	0.625	0.93
4 дюйма	100	102-104,5	0.110	2.80	150/10	450/30	0.685	1.02
4 дюйма	100	102-104,5	0.126	3.20	250/17	750/51	0.806	1.20
4 дюйма	100	102-104,5	0.150	3.80	300/20	900/60	0.941	1.40
4 дюйма	100	102-104,5	0.169	4.30	410/28	1230/84	1.109	1.65
4 дюйма	100	102-104,5	0.217	5.50	610/42	1830/126	1.331	1.98
5 дюймов	125	127-129	0.118	3.00	150/10	450/30	0.941	1.40
5 дюймов	125	127-129	0.126	3.20	200/14	600/42	1.075	1.60
6 дюймов	150	152-154	0.118	3.00	150/10	450/30	1.109	1.65
6 дюймов	150	152-154	0.138	3.50	200/14	600/42	1.277	1.90
6 дюймов	150	152-154	0.150	3.80	250/17	750/51	1.344	2.00
6 дюймов	150	152-154	0.161	4.10	300/20	900/60	1.613	2.40
6 дюймов	150	152-154	0.228	5.80	410/28	1230/84	2.150	3.20
6 дюймов	150	152-154	0.236	6.00	480/33	1440/100	2.285	3.40
8 дюймов	200	203,5-205,5	0.106	2.70	100/7	300/21	1.277	1.90
8 дюймов	200	203,5-205,5	0.134	3.40	150/10	450/30	1.546	2.30
8 дюймов	200	203,5-205,5	0.150	3.80	200/14	600/42	1.949	2.90
8 дюймов	200	203,5-205,5	0.165	4.20	250/17	750/51	2.150	3.20
8 дюймов	200	203,5-205,5	0.173	4.40	300/20	900/60	2.285	3.40
8 дюймов	200	203,5-205,5	0.224	5.70	410/28	1230/84	2.957	4.40
10 дюймов	250	254-257	0.102	2.60	70/5	210/15	1.680	2.50
10 дюймов	250	254-257	0.130	3.30	150/10	450/30	2.016	3.00
10 дюймов	250	254-257	0.157	4.00	200/14	600/42	2.554	3.80
10 дюймов	250	254-257	0.173	4.40	250/17	750/51	2.957	4.40
10 дюймов	250	254-257	0.193	4.90	300/20	900/60	3.360	5.00
12 дюймов	300	305-308	0.110	2.80	70/5	210/15	1.882	2.80
12 дюймов	300	305-308	0.161	4.10	150/10	450/30	2.957	4.40
12 дюймов	300	305-308	0.169	4.30	200/14	600/42	3.360	5.00
12 дюймов	300	305-308	0.197	5.00	250/17	750/51	3.696	5.50
12 дюймов	300	305-308	0.213	5.40	300/20	900/60	4.368	6.50
14 дюймов	350	359-364	0.165	4.20	150/10	450/30	3.696	5.50
14 дюймов	350	359-364	0.197	5.00	250/17	750/51	4.435	6.60
16 дюймов	400	412-417	0.130	3.30	100/7	300/21	3.226	4.80
16 дюймов	400	412-417	0.161	4.10	150/10	450/30	4.032	6.00
16 дюймов	400	412-417	0.220	5.60	200/14	600/42	5.242	7.80
20 дюймов	500	510-516	0.177	4.50	120/8	360/25	5.510	8.20

Технические характеристики относятся только к шлангу. Потенциальное рабочее давление может быть ниже указанного выше для шлангопроводов с

муфты в зависимости от номинального давления муфт или типа сборки.

Контроль качества

Качество продукции Sunmoon, как профессионального производителя шлангов инженерного класса, остается главным приоритетом. Следовательно, мы используем комплексный набор методов тестирования, чтобы гарантировать безупречную гарантию качества наших шлангов в реальных инженерных приложениях. Ниже перечислены различные методы испытаний, которые мы используем для наших шланговых изделий:

Испытание рабочего давления
4 часа на каждый шланг на линии испытания под давлением длиной 260 м.
Испытание на стойкость к истиранию
Сравнительный анализ производительности для каждого изменения твердости смолы (ПВХ/ТПУ) или состава материала.
Испытание на разрывное давление
Обязательная проверка каждой партии сырья и нового технологического протокола.
Тест на адгезию покрытия
Систематическое сравнение и проверка прочности соединения для каждой производственной партии.
Антистатический тест
Проверьте каждый масляный шланг на соответствие антистатическому стандарту. Сопротивление: макс. 4,9 Ом/м (номинальное); 0,98 Ом/м (измерено при рабочем давлении).

Индивидуальные услуги в SUNMOON

В SUNMOON мы не просто поставляем стандартные шланги — мы разрабатываем решения для шлангов LayFlat, адаптированные к различным условиям работы. Имея многолетний опыт производства шлангов LayFlat из ТПУ и НБР , мы понимаем, что каждый проект предъявляет разные требования к диаметру, давлению, длине, армированию, толщине покрытия и фитингам.

Вот почему мы предлагаем гибкую настройку в зависимости от вашего фактического сценария использования, помогая вам подобрать правильный шланг для перекачки воды из гидроразрыва, систем перекачки навоза, обезвоживания, добычи полезных ископаемых, муниципального обхода и других требовательных приложений. Результатом является повышение производительности, увеличение срока службы и более практичное использование на вашей рабочей площадке.

Запросить

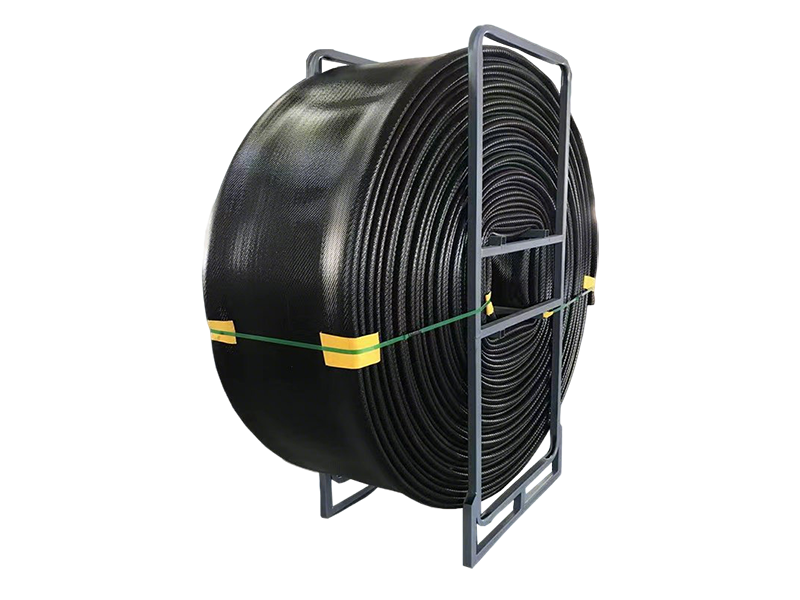

Изготовленный на заказ водяной шланг для гидроразрыва пласта

Производитель водяных шлангов для гидроразрыва пласта

Производители шлангов для воды для гидроразрыва пласта

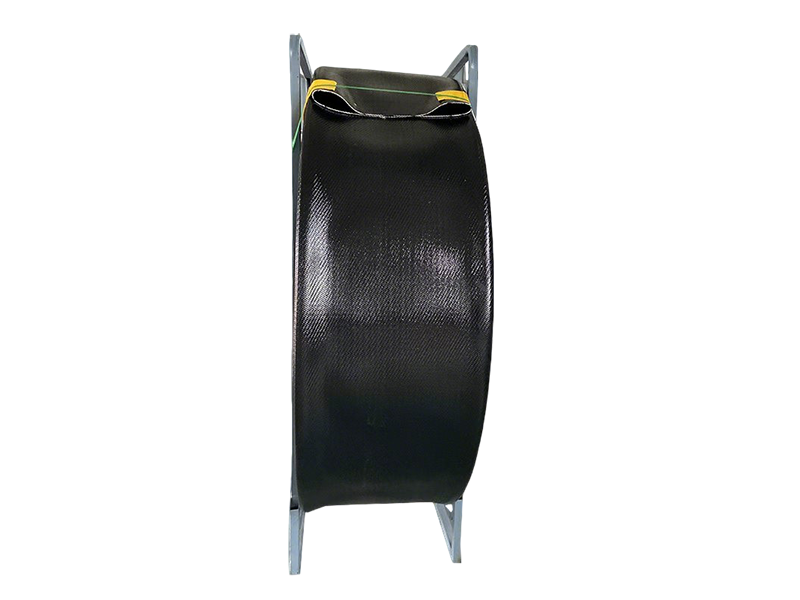

Детали водяного шланга для гидроразрыва на заказ

Производитель шлангов для воды для гидроразрыва на заказ

Параметры настройки

Базовая настройка

●Длина: стандартные и нестандартные катушки.
●Диаметр и толщина стенки: в зависимости от давления и условий эксплуатации.
● Варианты цвета: для идентификации бренда или рабочей площадки.
●Упаковка: коробка/поддон/катушка/экспортная упаковка.
●Логотип и маркировка: брендинг OEM, спецификации, кодирование партии.
Настройка системы

●Соединения: Camlock/Bauer/Storz/фланцевые/нестандартные концы.

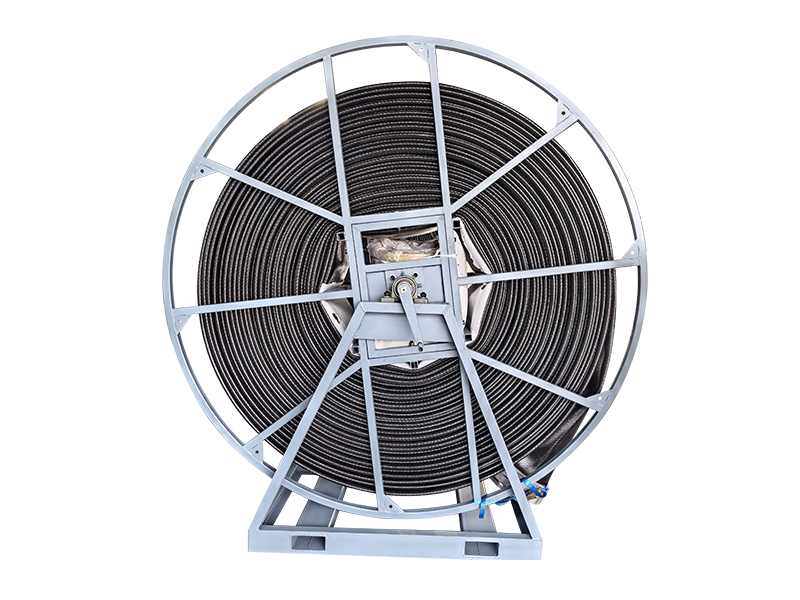

●Системы катушек и развертывания: катушки/рамки/решения для хранения.
Настройка материала

●Модернизация для высокого давления: варианты арамидного армирования для нужд более высокого давления.
●Особые требования: антистатические/УФ/специальные составы (по требованию).
