Выбор правильного гидравлического шланга может улучшить или ухудшить производительность вашей системы. В этом руководстве объясняется все, что вам нужно знать о 2-проводных и 4-проводных гидравлических шлангах , помогая вам выбрать лучший вариант для вашего конкретного давления, окружающей среды и эксплуатационных требований.
Гидравлический шланг — это гибкий трубопровод, предназначенный для транспортировки жидкости под давлением между гидравлическими компонентами. Он должен выдерживать экстремальное давление, пульсацию и переменную температуру, сохраняя при этом свою структурную целостность.
- Внутренняя трубка: совместима с используемой жидкостью.
- Армирующие слои: оплетки или спирали из стальной проволоки, обеспечивающие прочность.
- Внешнее покрытие: защищает от истирания, погодных условий и химикатов.

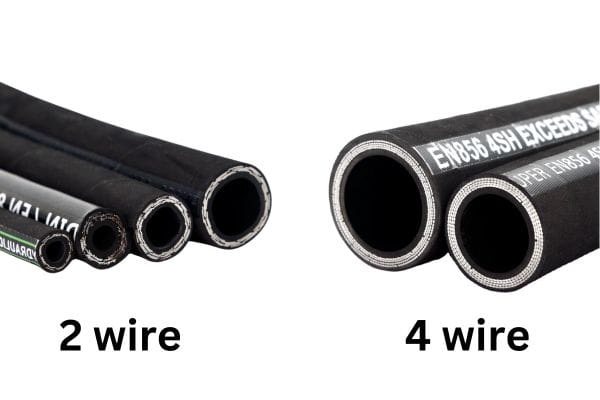

Разница между 2-жильными и 4-жильными шлангами заключается, прежде всего, в конструкции их армирования и способности выдерживать давление и импульсы.
Двухжильный гидравлический шланг имеет два слоя армирования из высокопрочной стальной проволоки вокруг внутренней трубки из синтетического каучука, что обеспечивает баланс между гибкостью, производительностью и доступностью.
- Два слоя плетеной стальной проволоки
- Стандарты: SAE 100R2AT, EN 853 2SN, EN 857 2SC.
- Номинальное давление: обычно 2000–6000 фунтов на квадратный дюйм, в зависимости от размера.
- Диапазон температур: от −40°C до +100°C.
- Гибкий и легкий, идеально подходит для труднодоступных мест установки.
- Экономичность по сравнению с 4-проводными конструкциями.
- Обеспечивает высокую производительность для систем среднего давления.
- Сельскохозяйственная техника
- Системы транспортировки материалов
- Промышленные производственные линии
- Гидравлические контуры среднего давления на строительной технике
Двухжильный шланг лучше всего подходит там, где давление в системе умеренное и требуется постоянное движение или гибкость.
Четырехжильный гидравлический шланг содержит четыре слоя спирально навитой стальной проволоки, обеспечивающей превосходную прочность и устойчивость к высокому импульсному давлению. Он предназначен для требовательных приложений, где долговечность и время безотказной работы имеют решающее значение.
- Четыре армирующих слоя спиральной намотки.
- Часто соответствует стандартам EN 856 4SP/4SH и SAE 100R12.
- Типичное рабочее давление: 5000–6000+ фунтов на квадратный дюйм.
- Разработан для экстремальных условий эксплуатации и высоких импульсов.
- Исключительно прочный и долговечный в суровых условиях.
- Повышенная стойкость к истиранию, коррозии и давлению.
- Снижение риска отказа и повышение запаса прочности.
- Тяжелая строительная и горнодобывающая техника
- Промышленные прессы и системы гидравлического впрыска
- Внедорожники с высокими импульсными циклами
При работе в системах высокого давления и высоких импульсов 4-жильный шланг обеспечивает надежность, предотвращающую незапланированные простои.
Особенность | 2-жильный шланг | 4-жильный шланг |
Армирование | Два слоя плетеной стальной проволоки | Четыре слоя спирально навитой стальной проволоки |
Номинальное давление | От среднего до высокого (2000–6000 фунтов на квадратный дюйм) | От высокого до очень высокого (5000–6000+ фунтов на квадратный дюйм) |
Гибкость | Более гибкий | Более жесткий |
Масса | Легкий | Тяжелее |
Долговечность | Хорошо подходит для стандартного использования | Отлично подходит для экстремальных условий |
Импульсная жизнь | Умеренный | Длинный и прочный |
Общие приложения | Сельское хозяйство, промышленность | Горнодобывающая промышленность, строительство, тяжелое оборудование |
Расходы | Более низкая первоначальная стоимость | Более высокая стоимость, но более высокая ценность жизненного цикла |
Используйте подход STEP, чтобы упростить процесс выбора.
Подберите тип шланга в соответствии с вашим рабочим давлением и ожидаемым импульсом.
- Выберите 2-проводной вариант для среднего давления с ограниченными импульсами.
- Выбирайте 4-проводную схему для интенсивных повторяющихся циклов.
Обеспечьте совместимость температурного диапазона вашего шланга и рабочей среды. В условиях высоких температур или абразивных условий используйте более прочные чехлы для 4-проводных проводов.
Если ваше приложение требует частого перемещения или плотной прокладки, двухжильный шланг обеспечивает большую гибкость.
Для сложных операций 4-проводные шланги часто обеспечивают наилучшую долгосрочную окупаемость инвестиций благодаря их превосходной долговечности и сокращению времени простоя.
Избегайте следующих типичных ошибок при выборе гидравлического шланга:
- Выбор только по цене: приводит к частой замене и потере производительности.
- Игнорирование ограничений радиуса изгиба: вызывает преждевременный износ и выход из строя.
- Чрезмерное армирование: добавляет ненужную жесткость и стоимость.
- Неправильная совместимость жидкостей: вызывает деградацию внутренней камеры.
- Пренебрежение защитой от истирания: сокращает срок службы шланга в суровых условиях.
Строительный подрядчик использовал двухпроводные шланги на линиях стрелы экскаватора, работающего на каменистой местности. Частые скачки давления приводили к сбоям каждые несколько месяцев.
Переход на 4-жильные спиральные шланги с устойчивыми к истиранию внешними оболочками сократил количество внеплановых замен более чем на 60 % и значительно увеличил время безотказной работы.
1. Не перекручивайте, не сдавливайте и не перенапрягайте шланг.
2. Соблюдайте минимальный радиус изгиба во избежание усталости.
3. Правильно закрепите шланги с помощью направляющих или хомутов.
4. Допускать расслабленность движений без напряжения.
- Регулярно проверяйте на наличие трещин, утечек или оголенной арматуры.
- Немедленно замените поврежденные шланги.
- Поддерживайте чистоту фитингов и проверяйте их на наличие коррозии.
- Ведите журналы технического обслуживания для отслеживания характера износа.
Упреждающий график обеспечивает постоянную безопасность, производительность и экономическую эффективность.
Выбор правильного гидравлического шланга зависит не только от его технических характеристик, но и от эффективности, надежности и безопасности. Если вам нужна гибкость 2-проводного шланга или высокая производительность 4-проводного спирального шланга, убедитесь, что ваша система полностью оптимизирована по давлению, импульсу и долговечности.
Свяжитесь с нашей командой технической поддержки сегодня, чтобы получить персональные рекомендации, обзоры спецификаций или наборы образцов, соответствующие потребностям вашего оборудования и области применения. Начните повышать безопасность и время безотказной работы вашей системы прямо сейчас.
Ключевое отличие заключается в количестве слоев стальной арматуры. В 2-проводных шлангах используются два слоя оплетки, а в 4-проводных шлангах используются четыре спирально навитых слоя для большей устойчивости к давлению и импульсам.
2-жильные шланги более гибкие благодаря армирующей оплетке, обеспечивающей меньший радиус изгиба по сравнению с более жесткой спиральной конструкцией 4-жильных шлангов.
Используйте 4-проводные шланги в условиях высокого давления, высоких импульсов или тяжелых условий эксплуатации, таких как горнодобывающая промышленность, строительство и промышленные прессы, где безопасность и долговечность имеют решающее значение.
Не обязательно. Хотя это увеличивает устойчивость к давлению, большее количество армирования увеличивает вес и жесткость. Лучший шланг – это тот, который точно соответствует требованиям системы и имеет достаточный запас прочности.
Частота замены зависит от условий эксплуатации, технического обслуживания и видимого износа. Немедленно заменяйте при обнаружении трещин, утечек или оголенного усиления или в соответствии с графиками технического обслуживания OEM.
