В крупномасштабных проектах по перекачке воды для гидроразрыва пласта сам шланг — это только половина дела; другая половина — это то, как вы безопасно и эффективно подсоедините его к водяным насосам и стальным трубопроводам. Как китайский производитель, специализирующийся на шлангах для перекачки воды из ТПУ и полиуретановых шлангах LayFlat, , компания Sunmoon заметила, что большинство сбоев, утечек и простоев вызваны плохой конструкцией соединений, а не качеством шланга. [ солнечный шланг ]
В этом руководстве с точки зрения инженера и полевого оператора объясняется, как подсоединить полиуретановый шланг LayFlat к выпускным отверстиям насоса и стальной трубе, используя три основных метода — резьбовые фитинги, фланцевые соединения и хомутовые (шланговые хомуты) соединения — и как выбрать правильное решение для вашего проекта.
Полиуретановый шланг LayFlat (часто шланг LayFlat из ТПУ) представляет собой устойчивый к истиранию плоский спиральный шланг высокого давления, широко используемый для перекачивания воды для гидроразрыва, обезвоживания шахт, аварийного муниципального водоснабжения и подачи воды в сельском хозяйстве . [ асоэхосе ]
Ключевые характеристики:
- Плоско-круглая структура : Хранится в виде плоской катушки, становится круглой под давлением. [ запчасти для ирригации ]
- Высокая прочность на разрыв и устойчивость к истиранию : Разработан для пересеченной местности, буксировки и прокладки на большие расстояния на нефтяных месторождениях. [ шлангкрафтуса ]
- Широкий температурный диапазон : шланги LayFlat из ТПУ обычно работают при температуре от -50 °C до 80 °C, что подходит для большинства условий гидроразрыва и промышленных сред. [ солнечный шланг ]
- Длинные непрерывные отрезки : могут поставляться в длинных катушках (до сотен метров), что позволяет сократить количество стыков в линиях перекачки воды. [ блог.mccrometer ]
Для перекачки воды из гидроразрыва этот тип шланга должен быть надежно подсоединен к выходам насоса, манифольдам, стальным коллекторам и оборудованию скважины . [ блог.mccrometer ]
С практической инженерной точки зрения соединение мягкого полиуретанового шланга с жесткой стальной трубой или фланцем насоса сопряжено с тремя непосредственными проблемами:
- Шланг нельзя сваривать ; он должен полагаться на механические приспособления и зажимные силы.
- Соединение должно выдерживать высокое рабочее давление и частые импульсы давления во время гидроразрыва. [ фурексэнергия ]
- Сборка должна легко устанавливаться, перемещаться и разбираться в полевых условиях, часто в условиях ограниченного времени и суровых условий. [ хондоткс ]
Как производитель, Sunmoon решает эту проблему, предлагая конструкционные наконечники шлангов — с резьбой, фланцами или зажимами, — которые соответствуют типичным фланцам ANSI/ASME, концам труб с резьбой и индивидуальным стальным соединениям трубопроводов, используемым на нефтяных месторождениях по всему миру. [ инстаграм ]

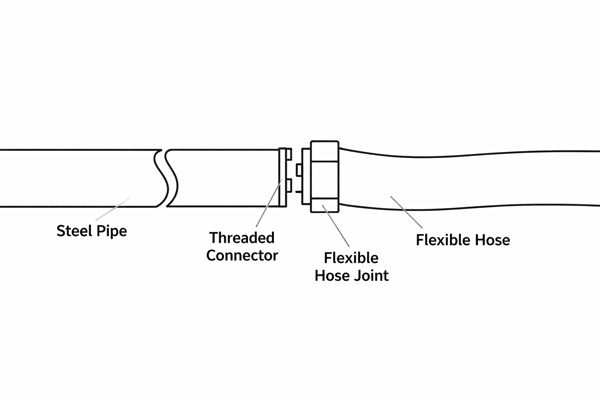

При этом методе полиуретановый шланг LayFlat заканчивается муфтой (наконечник шланга с резьбой) , а конец стальной трубы оснащается соответствующим резьбовым соединителем (трубным ниппелем или муфтой), который приваривается или привинчивается к трубе. [ ориентальный гибкий шланг ]
Типичная сборка:
1. Установите шланговую муфту на конец шланга LayFlat.
2. Приварите или прикрутите резьбовой переходник к концу стальной трубы.
3. Используйте резьбовое соединение или прямое резьбовое соединение для соединения шланговой муфты и трубного переходника. [ шлангкрафтуса ]
- Очень удобно для многократной сборки и разборки : бригады могут быстро отвинтить соединение во время перемещения или изменения маршрута линии. [ хондоткс ]
- Хорошая совместимость : стандарты резьбы (например, NPT, BSP) допускают подключение к обычным стальным трубным фитингам, клапанам и расходомерам. [ ориентальный гибкий шланг ]
- Гибкая конструкция системы : легко вставить дополнительное оборудование, такое как расходомеры, обратные клапаны или предохранительные клапаны, в резьбовые секции. [ запчасти для ирригации ]
- Дополнительные промежуточные детали : каждая дополнительная муфта создает еще одну потенциальную точку утечки и механическое слабое звено. [ фурексэнергия ]
- Несколько более высокая стоимость системы : большее количество фитингов и соединений увеличивает затраты на материалы и рабочую силу. [ шлангкрафтуса ]
- Риск повреждения резьбы : частая сборка/разборка в пыльной или грязной среде может привести к повреждению резьбы, если ее не очистить и не смазать. [ фурексэнергия ]
Резьбовые соединения рекомендуются в следующих случаях:
- Проект требует частых изменений или перемещений системы (типично для операций ГРП на кустовых площадках). [ хондоткс ]
- На объекте много ответвлений из стальных труб , и вам нужны гибкие модульные интерфейсы..
- Вам необходимо легко интегрировать контрольно-измерительные приборы или клапаны в линию. [ блог.mccrometer ]

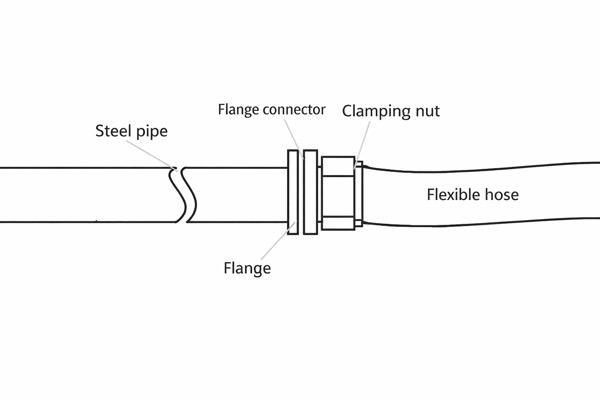

В типичной фланцевой системе полиуретановый шланг LayFlat заканчивается фланцевой муфтой , а стальная труба или выпускное отверстие насоса оснащаются соответствующим стандартным фланцем . [ патенты.google ]
Этапы сборки:
1. Sunmoon устанавливает на конец шланга [ фланцевую муфту, обжатую на заводе . солнечный шланг ]
2. Конец стальной трубы или выпускное отверстие насоса уже имеют приварную шейку или надвижной фланец . [ патенты.google ]
3. Между двумя фланцами помещается прокладка , затем болты и гайки затягиваются крест-накрест, чтобы обеспечить равномерное давление уплотнения. [ патенты.google ]
- Очень стабильное механическое соединение : соединения «фланцы с фланцами» выдерживают высокое давление и динамические нагрузки лучше, чем большинство быстроразъемных соединений. [ запчасти для ирригации ]
- Совместимость с выходами насосов : большинство промышленных насосов и насосов для гидроразрыва пласта поставляются с завода с фланцевыми выходами , что означает, что их можно подключать напрямую без каких-либо модификаций. [ патенты.google ]
- Отличные характеристики герметизации при установке с правильными прокладками и моментом затяжки минимизируют риск утечек при перекачке воды под высоким давлением. [ фурексэнергия ]
- Более тяжелые фитинги : фланцевые муфты значительно тяжелее, чем простые резьбовые или зажимные фитинги, что увеличивает нагрузку на погрузочно-разгрузочные работы и транспортировку . [ шлангкрафтуса ]
- Более длительное время установки : техническим специалистам приходится выравнивать фланцы, устанавливать прокладки и затягивать несколько болтов — это занимает больше времени, чем просто затягивание штуцера или хомута. [ патенты.google ]
- Требуется больше инструментов и бригады . Для правильной затяжки фланцев часто требуются динамометрические ключи и как минимум два рабочих , особенно для шлангов большого диаметра. [ запчасти для ирригации ]
Фланцевые соединения идеальны, когда:

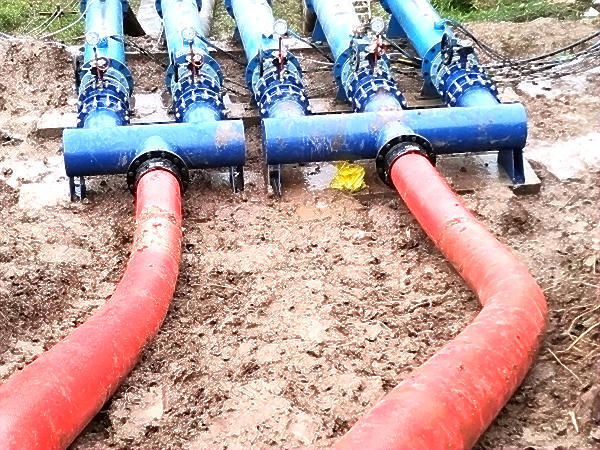

- Вы подключаетесь непосредственно к выходам насоса или коллекторам , у которых уже есть фланцы. [ фурексэнергия ]
- Система работает при более высоких давлениях и требует максимальной стабильности соединения . [ шлангкрафтуса ]
- Линия останется в полупостоянном или долгосрочном исполнении , где удобство ежедневной разборки менее важно.
Зажимное соединение (часто называемое шланговым хомутом, ленточным хомутом или шланговым хомутом ) представляет собой решение, изготавливаемое в полевых условиях. Для этого необходимо модифицировать конец стальной трубы , затем надеть на трубу полиуретановый шланг LayFlat и закрепить его одним или несколькими прочными хомутами. [ ориентальный гибкий шланг ]
Типичные шаги:
1. Обработайте или отшлифуйте конец стальной трубы, чтобы он был круглым, гладким и без острых краев . [ ориентальный гибкий шланг ]
2. Наденьте конец шланга на конец стальной трубы.
3. Установите на шланг один или несколько высокопрочных хомутов и затяните их так, чтобы создать достаточное радиальное давление, чтобы удержать шланг на месте. [ ориентальный гибкий шланг ]
В некоторых случаях для улучшения сцепления можно использовать [ конец трубы с зазубринами или бортиком . запчасти для ирригации ]
- Самая низкая стоимость материала : хомуты и простые стальные трубы дешевле, чем специальные шланговые муфты и фланцы. [ ориентальный гибкий шланг ]
- Подходит для изготовления на месте : если на строительной площадке есть мощности для сварки и механической обработки, бригады могут модифицировать концы стальных труб на месте и адаптироваться к непредвиденным изменениям компоновки. [ фурексэнергия ]
- Быстрое создание прототипов и экстренный ремонт : если стандартный фитинг поврежден или отсутствует, зажимные соединения можно использовать в качестве временного или аварийного решения..
- Сильно зависит от качества изготовления : если конец трубы не идеально круглый или хомуты затянуты неравномерно, соединение может проскальзывать или протекать под давлением. [ фурексэнергия ]
- Не идеален для очень высокого давления без усиленной конструкции или нескольких зажимов. [ запчасти для ирригации ]
- Менее удобно регулировать : Ослабление и повторное затягивание нескольких тяжелых зажимов более трудоемко, чем работа с штуцером или быстроразъемным соединением.
Зажимные соединения в основном рекомендуются для:
- Бюджетно-чувствительные проекты , где стоимость является главным приоритетом, а уровень нагрузки умеренный.
- Места с большими возможностями механической обработки на месте , но ограниченным доступом к специализированным шланговым фитингам.
- Кратковременные сегменты линии с низким уровнем риска или резервного/аварийного использования.
Ниже приведено практическое сравнение, которое поможет инженерам и руководителям проектов выбрать правильное решение для шланга для перекачки воды из полиуретана со стальной трубой или выпускными патрубками насоса..
| Тип соединения | Механическая стабильность | Скорость установки | Уровень затрат | Типовой вариант использования Основное | примечание |
|---|---|---|---|---|---|
| Резьбовой фитинг | Средне-высокая ( части ирригационного оборудования ) | Быстрый ( хондоткс ) | Средний ( хоузкрафтуса ) | Модульные линии, частые переезды ( hondotx ) | Лучший баланс гибкости и надежности |
| Фланцевое соединение | Очень высокий ( части для ирригации ) | Средне-медленный ( furexenergy ) | Средне-высокий ( хокрафтуса ) | Выходы насосов, коллекторные линии высокого давления ( patents.google ) | Предпочтительно для критических соединений высокого давления. |
| Зажимное соединение | Низкий–средний ( части ирригационного оборудования ) | Средний ( ориентированный шланг ) | Низкий ( ориентированный шланг ) | Бюджетные проекты, аварийные ремонты ( orientflexhose ) | Сильно зависит от мастерства |
С точки зрения нефтепромысловых операций , многие операторы стандартизируют фланцевые концы шлангов на насосах и манифольдах , одновременно используя резьбовые или рифленые соединения в дальнейшем для обеспечения гибкости. [ патенты.google ]
Следующий контрольный список, основанный на опыте производителей и лучших отраслевых практиках в области шланговых систем гидроразрыва, поможет вам создать более безопасные и надежные соединения. [ хондоткс ]
- Проверьте внешнюю крышку шланга на наличие порезов, глубоких потертостей или выпуклостей . [ запчасти для ирригации ]
- Убедитесь, что фитинги (резьба или фланцы) соответствуют трубе или насосу по размеру, номинальному давлению и стандарту. [ шлангкрафтуса ]
- Осмотрите концы стальных труб на предмет округлости, заусенцев и коррозии ; исправьте дефекты перед установкой. [ ориентальный гибкий шланг ]
- Используйте фланцевые соединения для выпускных отверстий насоса и критических соединений высокого давления. [ патенты.google ]
- Используйте резьбовые фитинги там, где расположение линии требует частой регулировки или подключения к клапанам и приборам. [ блог.mccrometer ]
- Используйте зажимные соединения только тогда, когда давление умеренное и необходимо изготовление на месте, и предпочтительно в некритических сегментах. [ ориентальный гибкий шланг ]
1. Очистите обе поверхности фланца и убедитесь, что прокладка не повреждена. [ фурексэнергия ]
2. Выровняйте фланцы так, чтобы отверстия для болтов совпадали, не прилагая усилий.
3. Вставьте болты и затяните крест-накрест (звездочкой) до достижения рекомендованного момента затяжки. [ фурексэнергия ]
4. Медленно подайте давление в систему и проверьте наличие утечек при низком давлении, прежде чем переходить к полному рабочему давлению. [ запчасти для ирригации ]
Для резьбовых соединений при необходимости нанесите соответствующий резьбовой герметик или ленту из ПТФЭ и избегайте чрезмерного затягивания, которое может привести к растрескиванию фитингов или деформации шланговой муфты. [ шлангкрафтуса ]
Для зажимных соединений убедитесь, что:
- Шланг полностью закрывает обработанный конец трубы. [ ориентальный гибкий шланг ]
- Хомуты обладают высокой прочностью и устойчивостью к коррозии и устанавливаются в два или три ряда для больших диаметров или более высоких давлений. [ запчасти для ирригации ]
- После установки проведите испытание давлением в соответствии со стандартами вашей компании или местными правилами. [ фурексэнергия ]
- Во время работы регулярно патрулируйте линию, уделяя особое внимание точкам соединения, поворотам и пересечениям дорог . [ хондоткс ]
- Если вы заметили утечку, необычный шум или движение шланга , немедленно сбросьте давление и отремонтируйте.
Компания Jiangsu Sunmoon Shale Gas High Pressure Hose Co., Ltd. — специализированный китайский производитель, занимающийся проектированием, производством и продажей шлангов высокого давления из ТПУ и ПЭ LayFlat для сланцевого газа, горнодобывающей промышленности, сельского хозяйства и аварийного водоснабжения. [ инстаграм ]
С точки зрения покупателя, что отличает Sunmoon в сфере перекачки воды для гидроразрыва:
- Полный спектр технических характеристик : Размеры подходят для линий передачи от источника к яме, от ямы к яме и от ямы к скважине , поддерживая проекты на большие расстояния и с высоким расходом. [ ацефлюиды ]
- Концы шлангов и решения для соединений по индивидуальному заказу : фланцевые, резьбовые, рифленые и другие фитинги, предназначенные для интеграции с различными региональными стандартами и планировками объектов. [ солнечный шланг ]
- Сбалансированные характеристики и стоимость : высокопроизводительная конструкция из ТПУ, устойчивая к истиранию и химическому воздействию, по конкурентоспособной цене на международных рынках. [ асоэхосе ]
- Философия проектирования, ориентированная на месторождение : весь производственный процесс управляется с учетом реалий транспортировки воды при гидроразрыве пласта — перетаскивания по пересеченной местности, быстрого развертывания и частого перемещения. [ инстаграм ]
Для многих зарубежных клиентов это означает, что вы можете приобрести готовые к использованию шланги в сборе , которые поставляются с предварительно установленными соединениями, разработанными для ваших конфигураций насоса и труб, вместо того, чтобы собирать систему по частям на месте.
Благодаря многолетнему опыту работы на местах, несколько простых приемов значительно продлевают срок службы как шлангов, так и их соединений:
- Избегайте резких изгибов в местах соединения . Используйте минимальный радиус изгиба и предусмотрите опорные опоры или пандусы, где шланги меняют направление или пересекают дороги. [ запчасти для ирригации ]
- Защита от истирания : В местах контакта с камнями, стальными кромками или бетоном установите защитные рукава или прокладки . [ запчасти для ирригации ]
- Содержите резьбу и поверхности фланцев в чистоте . Грязь и песок, попавшие в резьбу или прокладки, являются распространенной причиной утечек. [ ориентальный гибкий шланг ]
- Документируйте результаты испытаний на крутящий момент и давление . Обращайтесь с критическими соединениями так же, как с любыми другими соединениями сосудов под давлением, и ведите записи. [ фурексэнергия ]
Эти привычки стоят очень мало, но могут значительно сократить время незапланированных простоев и частоту замены шлангов.
Выбор между резьбовыми, фланцевыми и зажимными соединениями — это не просто техническое решение: он напрямую влияет на безопасность, скорость развертывания и общую стоимость проекта. Если вы сообщите модель вашего насоса, конструкцию трубопровода, рабочее давление и типичную частоту переезда , команда инженеров Sunmoon может порекомендовать:
- Лучшая комбинация соединений для разных частей вашей линии
- Подходящие пакеты шлангов по типу, диаметру и длине.
- Индивидуальный комплект шлангов в сборе, готовый к установке.
Если вы планируете перекачку воды из гидроразрыва или крупномасштабный проект водоснабжения, свяжитесь с Sunmoon, чтобы обсудить индивидуальное решение для шлангов и соединений, оптимизированное для ваших полевых условий и бюджета. [ инстаграм ]
Если вам нужна максимальная стабильность и вы подключаетесь непосредственно к насосу или коллектору высокого давления , фланцевые соединения обычно являются лучшим выбором. Если ваша система требует частого изменения компоновки, интеграции клапанов и гибкого разветвления , резьбовые фитинги часто обеспечивают лучший баланс удобства и надежности. [ хондоткс ]
Зажимные соединения могут быть безопасными при умеренном давлении, если конец трубы правильно подготовлен и используются несколько прочных хомутов. Для секций высокого давления и критических секций производители и отраслевые руководства обычно рекомендуют фланцевые или резьбовые соединения для лучшей механической безопасности. [ ориентальный гибкий шланг ]
Обычно инженеры Sunmoon запрашивают рабочее давление, тип жидкости, температуру, желаемую скорость потока, стандарт выпускного отверстия насоса, размер и стандарт трубы, а также ожидаемую длину линии . На основании этих данных они могут предложить подходящий диаметр шланга, толщину стенки, материал и тип соединения , а также рекомендуемые коэффициенты безопасности. [ солнечный шланг ]
Используйте подходящие высококачественные фитинги и прокладки , соблюдайте надлежащие процедуры затяжки и выполняйте испытание под давлением перед полномасштабной эксплуатацией . Не менее важны регулярный осмотр в процессе эксплуатации и своевременная замена изношенных прокладок или поврежденных муфт. [ хондоткс ]
Да, высококачественные шланги LayFlat из ТПУ предназначены для работы при минусовых температурах , часто до -50 °C, сохраняя при этом гибкость и устойчивость к давлению. В чрезвычайно холодных условиях постепенное повышение давления и правильное хранение еще больше снижают риск повреждения. [ асоэхосе ]
