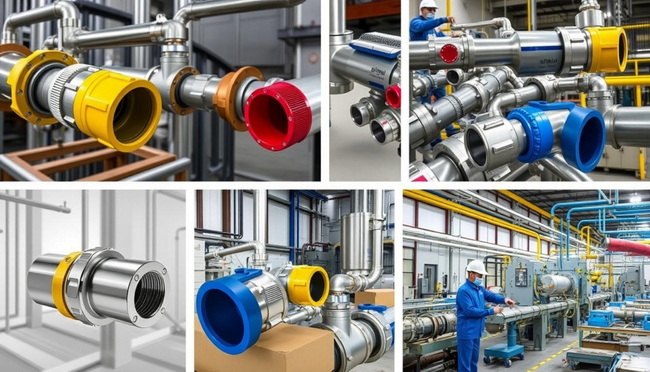

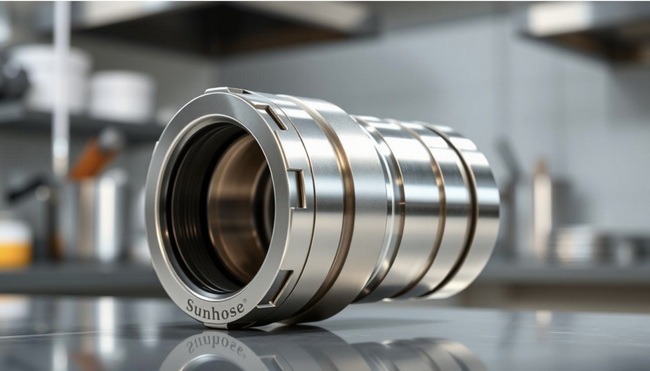

Фитинги Camlock , также называемые муфтами с кулачком и пазом, представляют собой быстроразъемные фитинги для шлангов , которые позволяют подключать и отсоединять шланги и трубы за считанные секунды без инструментов, сохраняя при этом надежное герметичное уплотнение. Они широко используются при перекачке жидкостей, порошков и гранулятов и являются стандартным выбором для многих шланговых систем LayFlat из ТПУ в сложных промышленных условиях.
Фитинг с эксцентриковым замком — это быстроразъемное соединение, которое соединяет шланги или трубы с помощью механизма кулачкового рычага вместо таких инструментов, как гаечные ключи или зажимы. Он состоит из двух совпадающих половин, которые соединяются вместе, образуя надежное, герметичное соединение для жидкостей, газов, порошков или суспензий.
- Вилка-переходник (также называемый вилкой) имеет кольцевые канавки или выступы на внешней поверхности.
- Охватывающая муфта имеет соответствующие кулачковые рычаги и внутренние выемки, которые зацепляются с этими выступами, когда рычаги закрыты.
- Когда кулачковые рычаги поворачиваются вниз, они втягивают охватываемый переходник в муфту, сжимая прокладку и создавая герметичное уплотнение.
- Для отсоединения оператор просто поднимает рычаги, сбрасывает давление и разъединяет фитинги.
Этот простой механический принцип делает фитинги Camlock такими быстрыми, повторяемыми и удобными для пользователя в полевых условиях.
Фитинги Camlock используются везде, где требуется частая замена шлангов или быстрое соединение и отсоединение без ущерба для безопасности. Во многих отраслях они заменили резьбовые, фланцевые или зажимные соединения, поскольку они сокращают трудозатраты, время простоя и риск утечек.
Ключевые преимущества включают в себя:
- Работа без инструментов: операторы могут подключать и отключать линии без гаечных ключей.
- Экономия времени: идеально подходит для частой смены продуктов, мобильного оборудования или экстренного реагирования.
- Уменьшение утечек: правильно подобранные размеры и прокладки обеспечивают надежное уплотнение под давлением.
- Универсальность: доступен широкий выбор размеров, материалов и конфигураций шлангов, труб и портов для оборудования.
- Совместимость со шлангами LayFlat: Camlocks прекрасно сочетаются с выпускным шлангом LayFlat из ПВХ и ТПУ, обеспечивая перекачку больших объемов и быстрое развертывание.
Муфты Camlock стандартизированы на несколько типов, которые описывают, как они подключаются к шлангам или резьбовым портам. Понимание этих типов помогает инженерам и покупателям точно определить, что им нужно.
- Тип A – переходник с наружной резьбой x внутренняя резьба
Соединяет охватываемый эксцентрик с портом с внутренней резьбой, например резервуаром, коллектором или клапаном.
- Тип B – муфта с внутренней резьбой x наружная резьба
Используется там, где необходимо соединение шланга с эксцентриковым замком на выходе с наружной резьбой.
- Тип C – муфта с внутренней резьбой x хвостовик шланга (штуцер)
Идеально подходит для крепления гибкого шланга к системе эксцентрикового замка с помощью хомутов.
- Тип D – внутренняя муфта x внутренняя резьба
Обычно используется на входах и выходах оборудования, требующих быстрого подключения шланга через резьбовое соединение.
- Тип E – переходник с наружной резьбой x хвостовик шланга (штуцер)
Обеспечивает переходник с наружной резьбой непосредственно на стороне шланга.
- Тип F – переходник с наружной резьбой x наружная резьба
Часто устанавливается стационарно на насосах, резервуарах или трубопроводах в качестве точки соединения кулачка с наружной резьбой.
- Тип DC – Пылезащитный колпачок (для адаптеров типа «папа»)
Закрывает охватываемый эксцентрик, когда он не используется, предотвращая загрязнение и повреждение уплотняющей поверхности.
- Тип DP – Пылезащитная заглушка (для гнездовых соединителей)
Вставляется в муфту для защиты от попадания загрязнений и защиты стыка кулачка и канавки.
Рекомендуемое наглядное изображение: вставьте маркированную диаграмму, показывающую каждый тип (A–F, DC, DP) с небольшим линейным рисунком и однострочным описанием.
Выбор правильного материала эксцентрикового замка имеет решающее значение для безопасности, срока службы и соответствия нормативным требованиям. Основные варианты: нержавеющая сталь, алюминий, латунь, полипропилен (ПП) и нейлон.
Материал камлока | Ключевые преимущества | Основные ограничения | Типичные применения |
Нержавеющая сталь | Высокая прочность; отличная коррозионная стойкость; выдерживает высокие температуры | Более высокая стоимость; тяжелее алюминия | Коррозионные химикаты, кислоты, щелочи, продукты питания и напитки, фармацевтика, пар, морское оборудование. |
Алюминий | Легкий; экономически эффективный; хорошая общая устойчивость к коррозии | Не подходит для сильнокислых или сильнощелочных сред; окисляется со временем | Общая промышленность, строительство, перекачка воды, сельское хозяйство, перекачка топлива (некоррозионного) |
Латунь | Хорошая коррозионная стойкость в воде; легко обрабатывается; противомикробные свойства | Не рекомендуется использовать с аммиаком или некоторыми кислотами; относительно дорогой | Морская, соленая вода, перекачка топлива и нефти, некоторые линии технической воды. |
Полипропилен (ПП) | Легкий; бюджетный; хорошая химическая стойкость ко многим кислотам и щелочам | Меньшая механическая прочность; ограниченная возможность работы при высоких температурах | Сельское хозяйство, мягкие химикаты, перекачка под низким давлением, временные системы |
Нейлон | Более прочный и ударопрочный, чем ПП; хорошая химическая и термостойкость | Впитывает влагу, что может повлиять на размеры и производительность. | Промышленные химикаты, масла, топливо в умеренных условиях |
Эту таблицу можно преобразовать в структурированные данные, чтобы помочь поисковым системам понять, какой материал подходит для каждого варианта использования.
Выбор эксцентриков требует соответствия номинального давления, номинального размера и термостойкости реальным условиям эксплуатации. Игнорирование любого из этих факторов может привести к преждевременному отказу или нарушениям безопасности.
Типичное максимальное рабочее давление для обычных материалов кулачкового замка составляет:
- Нержавеющая сталь: примерно до 250 фунтов на квадратный дюйм для небольших размеров (например, 0,5–2 дюйма), с уменьшением для больших диаметров.
- Алюминий: аналогичен нержавеющей стали небольших размеров, но с более низкими характеристиками в диапазоне 2,5–6 дюймов.
- Латунь: в целом сравнима с алюминием большинства промышленных размеров.
- Полипропилен: часто около 100–125 фунтов на квадратный дюйм для небольших размеров и падает примерно до 50 фунтов на квадратный дюйм для больших диаметров.
Всегда проверяйте точные номинальные значения производителя для конкретной серии и прокладки.
Размер камлока определяется размером шланга или трубы, а не общими размерами корпуса.
- Размер переходника с наружной резьбой определяется внешним диаметром хвостовика или резьбовой части.
- Размер внутренней муфты определяется внутренним диаметром конца шланга или резьбового входа.
Использование несоответствующих размеров, например шланга диаметром 2 дюйма с эксцентриковым замком диаметром 1,5 дюйма, создаст ограничения, турбулентность и риск утечек.
- Камлоки из нержавеющей стали выдерживают высокие температуры и подходят для переноса пара и горячих химикатов в пределах прокладки.
- Алюминий выдерживает умеренные температуры и подходит для большинства видов применения с водой, топливом и нефтью.
- Латунь хорошо работает в широком диапазоне температур в воде и топливе.
- Полипропилен и нейлон ограничены при высоких температурах, поэтому всегда проверяйте максимальную рабочую температуру, прежде чем указывать их для горячих процессов.
Прокладка является основным уплотнительным элементом внутри муфты Camlock и для надежной работы должна соответствовать требованиям среды, температуры и гигиены.
Общие варианты включают в себя:
- NBR/Нитрил: Хорошая устойчивость к маслам и топливу, широко используется для нефтепродуктов.
- EPDM: отлично подходит для горячей воды, пара и многих химикатов; часто входит в стандартную комплектацию пластиковых камлоков.
- Витон (FKM): устойчивость к высоким температурам и агрессивному химическому воздействию для требовательных условий эксплуатации.
- ПТФЭ или оболочка из ПТФЭ: максимальная химическая стойкость к сильным кислотам и щелочам.
- Силикон: предпочтителен в пищевой промышленности и производстве напитков, а также в фармацевтической промышленности, где критически важны гигиенические характеристики и температурная стабильность.
Выбор совместимой комбинации прокладки и материала корпуса значительно увеличивает срок службы и сокращает время простоев, связанных с утечками.
Муфты Camlock используются во многих отраслях промышленности, поскольку они делают работу со шлангами быстрее, безопаснее и более модульной. Они особенно ценны в системах, где оборудование и технологические соединения часто меняются.
Типичные области применения включают в себя:
- Перекачка топлива и масла: погрузка и разгрузка автоцистерн, подключение шлангов к резервуарам для хранения, насосам и установкам фильтрации.
- Химическая обработка: работа с кислотами, щелочами, растворителями и технической водой, где важна быстрая смена.
- Продукты питания и напитки: санитарные замки из нержавеющей стали, используемые в контурах безразборной мойки, перекачивании сиропа, шлангах для пивоваренных заводов и молочных линиях.
- Сельское хозяйство и ирригация: быстрое подключение шлангов LayFlat, портативных насосов и полевых распределительных линий.
- Строительство и водоотведение: подключение сливных шлангов для насосов на площадках, в туннелях и шахтах.
- Морские и морские суда: топливные, балластные и трюмные системы, требующие прочных и устойчивых к коррозии соединений.
Для производителей шлангов LayFlat из ТПУ, таких как Sunmoon, муфты Camlock являются естественным партнером, поскольку оба они предназначены для быстрого развертывания и высокой производительности в сложных условиях. Вместе они образуют интегрированное гибкое трубопроводное решение.
- Шланг LayFlat из ТПУ имеет высокопрочное тканое армирование, полностью встроенное в прочное полиуретановое покрытие, что создает единую однородную структуру без клея.
- Эта конструкция обеспечивает превосходную стойкость к истиранию, высокое рабочее давление и длительный срок службы при операциях по перекачке жидкостей.
- В сочетании с камлоками подходящего размера шланги LayFlat из ТПУ превращаются в модульный трубопровод, который можно быстро развертывать, расширять или реконфигурировать в полевых условиях.
Типичные сценарии, в которых превосходят шланги LayFlat из ТПУ и эксцентрики, включают:
- Передача воды на большие расстояния для сельского хозяйства или горнодобывающей промышленности.
- Временные линии пожаротушения или аварийная защита от наводнений.
- Передача больших объемов при промышленной очистке, обезвоживании зданий или муниципальных обходных проектах.
Такая интеграция особенно ценна для клиентов по всему миру, которым нужны продуманные, готовые к эксплуатации шланговые системы, а не отдельные компоненты.
Принцип работы прост, но четкая процедура помогает обеспечить безопасные соединения без утечек. Последовательный метод также улучшает обучение и снижает ошибки оператора.
1. Осмотрите обе половинки
- Проверьте канавки переходника с наружной резьбой и кулачки муфты с внутренней резьбой на наличие повреждений, мусора или чрезмерного износа.
- Убедитесь, что прокладка установлена правильно и не имеет трещин и порезов.
2. Выровняйте фитинги
- Полностью откройте рычаги кулачка на охватывающей муфте.
- Вставьте переходник с наружной резьбой прямо в муфту до тех пор, пока канавки не войдут во внутреннюю выемку муфты.
3. Заблокируйте кулачки.
- Одновременно поверните оба кулачковых рычага вниз, пока они полностью не закроются.
- Это движение втягивает переходник с наружной резьбой внутрь, сжимая прокладку и герметизируя соединение.
4. Подайте давление и проверьте.
- Медленно подайте жидкость или воздух под давлением.
- Осмотрите соединение на предмет капель, запотевания или движения; при появлении утечек сбросьте давление и переустановите соединение.
5. Отключитесь безопасно
- Сбросьте давление в линии.
- Поднимите оба кулачковых рычага вверх, чтобы освободить адаптер, затем вытащите охватываемую половину из муфты.
Выбор правильного камлока — это многофакторное решение, которое должно быть структурировано так, чтобы минимизировать риск и стоимость срока службы. Простой контрольный список помогает дизайнерам и покупателям избежать распространенных ошибок.
- Определите, перекачиваете ли вы воду, топливо, масло, химикаты, пищевые продукты, суспензию или воздух.
- Проверьте наличие агрессивных компонентов, таких как кислоты, щелочи, растворители, соли или дезинфицирующие средства.
На этом этапе осуществляется выбор материала корпуса и типа прокладки.
- Сопоставьте размер эксцентрикового замка с номинальным диаметром шланга или трубы, чтобы избежать образования узких мест и утечек.
- Выберите подходящий тип:
- Типы хвостовиков (C, E) для гибких шлангов.
- Типы резьбы (A, B, D, F) для насосов, клапанов и коллекторов.
- Сравните максимальное рабочее давление и импульсное давление с номинальным рабочим давлением фитинга данного размера и материала.
- Убедитесь, что материал и прокладка выдерживают ваш диапазон рабочих температур с запасом прочности.
- Для пищевой и фармацевтической промышленности отдавайте предпочтение нержавеющей стали и соответствующим материалам прокладок, таким как EPDM или силикон.
- Для морского или морского использования решающее значение имеют коррозионная стойкость и механическая прочность.
- Для временных линий или линий с низким уровнем риска можно использовать экономичный полипропилен или нейлон, если позволяют условия.
- Высококачественные материалы и прецизионные литые муфты обеспечивают более длительный срок службы и меньшее время простоя в тяжелых условиях эксплуатации.
- При больших объемах операций меньшее количество сбоев и более быстрая переналадка обычно перевешивают первоначальную разницу в цене.
Правильная установка существенно влияет на безопасность, уровень утечек и срок службы. Соблюдение контролируемой последовательности обеспечивает повторяемость и высокое качество сборки шланга.
1. Соберите компоненты
- Фитинги камлока с наружной и внутренней резьбой (соответствующего типа и размера).
- Шланг или шланг TPU LayFlat.
- Подходящие хомуты или наконечники для шлангов.
- Гаечный ключ или отвертка для хомутов, а также герметик для резьбы или лента из ПТФЭ, если используются резьбовые соединения.
2. Подготовьте конец шланга.
- Разрежьте шланг под прямым углом и удалите заусенцы и ослабленное армирование.
- Убедитесь, что канал ствола чистый, сухой и свободный от загрязнений.
3. Установите эксцентрик на хвостовике шланга.
- Сначала наденьте хомут или хомуты на шланг.
- Полностью наденьте шланг на хвостовик эксцентрикового фитинга; небольшое скручивание помогает при использовании шланга LayFlat.
- Расположите зажим так, чтобы он закрывал все выступы заусениц, затем затяните с моментом, рекомендованным производителем.
4. Резьбовые соединения (если применимо)
- Нанесите подходящий резьбовой герметик или ленту из ПТФЭ на коническую резьбу, если указано.
- Затягивайте в ответный порт, не прилагая чрезмерных усилий, чтобы избежать повреждения или деформации резьбы.
5. Функциональная проверка
- Подсоедините пару кулачков и осторожно подайте давление в систему.
- Снова затяните хомуты или фитинги, если наблюдается люфт или движение.
Профилактическое техническое обслуживание имеет решающее значение для долгосрочной надежности и соответствия требованиям. Небольшие регулярные проверки могут предотвратить серьезные сбои и незапланированные отключения.
1- Регулярно проверяйте
- Проверьте рычаги кулачков на предмет изгиба, трещин или чрезмерного люфта.
- Осмотрите прокладки на предмет затвердевания, порезов или химического воздействия.
2- Очистите важные поверхности.
- Удалите скопления продукта и частицы из канавок, уплотнительных поверхностей и рычагов, чтобы обеспечить правильную посадку.
3- Замените изношенные компоненты.
- Если фитинг больше не фиксируется плавно или рычаги не входят в зацепление полностью, немедленно замените его.
- Замените прокладки при первых признаках деформации или вздутия.
4- Используйте пылезащитные колпачки и заглушки.
- Устанавливайте компоненты DC и DP при каждом отсоединении линий, чтобы предотвратить попадание грязи, влаги и механических повреждений.
5- Операторы поездов
- Убедитесь, что персонал понимает правильную последовательность блокировки, безопасность давления и основные точки проверки.
Эти методы значительно сокращают незапланированные простои и инциденты, связанные с безопасностью, связанные с утечками.
Для производителя шлангов LayFlat из ТПУ, ориентированного на инженерные разработки, эксцентриковые замки — это не просто аксессуары; они являются частью конструкции системного уровня, ориентированной на надежность и простоту использования. Рассматривая шланги и муфты как единый комплекс, можно добиться ощутимых преимуществ.
- Подбор конструкции шланга, материала кулачкового замка и прокладки в соответствии с областью применения позволяет оптимизировать весь узел с точки зрения устойчивости к давлению, истиранию и химическому воздействию.
- Совместное проектирование длины шлангов, типов кулачковых замков и расположения аксессуаров сокращает время сборки на месте и упрощает логистику.
- В глобальных проектах стандартизированные конфигурации камлоков помогают клиентам масштабироваться от пилотных линий до полноценных сетей без необходимости перепроектирования.
Позиционирование эксцентриков как неотъемлемой части готового решения по производству шлангов LayFlat отличает производителя, ориентированного на технологии, от поставщиков сырьевых товаров.
Если вашему проекту требуются надежные, быстроразвертывающиеся шланговые системы, партнерство с инженерно-техническим производителем шлангов LayFlat из ТПУ, который разбирается в технологии кулачкового замка, может значительно снизить риски и время ввода в эксплуатацию. От выбора материала и размеров до комплектных узлов, оснащенных кулачковым замком, команда экспертов может помочь вам найти оптимальное решение для ваших требований к давлению, температуре и химическим веществам.
Сделайте следующий шаг прямо сейчас: поделитесь своими условиями эксплуатации, запросите индивидуальную конфигурацию шланга LayFlat из ТПУ и кулачкового замка и спроектируйте промышленную шланговую систему, которая обеспечит безопасную и эффективную работу с первого дня.
Свяжитесь с нами, чтобы получить больше информации!
Фитинги Camlock обычно рассчитаны на давление примерно до 250 фунтов на квадратный дюйм для меньших размеров из нержавеющей стали и алюминия, но безопасное давление всегда зависит от точного размера, материала и серии продукта. Вам следует ознакомиться с техническим паспортом производителя и применить подходящий коэффициент безопасности для воздействия перенапряжения и температуры.
Иногда один корпус эксцентрика может служить обоим, но химическая совместимость металла и прокладки должна быть подтверждена для каждой жидкости. Многие заводы используют специальные шланги в сборе для конкретных сред, чтобы избежать перекрестного загрязнения и воздействия материалов.
Камлок — это быстроразъемное соединение, которое соединяет два конца трубопровода, а хомут просто фиксирует шланг на штуцере или ниппеле. Во многих шланговых сборках используются оба варианта: хомут для крепления хвостовика эксцентрикового замка к шлангу и эксцентриковый замок для соединения с оборудованием или другим шлангом.
В гигиенических применениях обычно предпочтительнее использовать камлокы из нержавеющей стали с прокладками, пригодными для пищевых продуктов, такими как EPDM или силикон. Они обеспечивают превосходную коррозионную стойкость, легкость очистки и соответствие нормативным требованиям для контакта с пищевыми продуктами и чистящими химикатами.
Фиксированного интервала не существует, поскольку срок службы прокладки зависит от давления, температуры, среды и частоты циклов. Любую прокладку, которая при правильной сборке затвердевает, разбухает, трескается или постоянно течет, следует немедленно заменить.
[1] https://www.strongflex.com/project/camlock/
[2] https://www.proflow-dynamics.com/guide-to-camlock-fittings
[3] https://4starhose.com/complete-guide-to-camlock-fittings-types-applications-and-maintenance
[4] https://www.pvcfittingsonline.com/blogs/resource-center/understanding-camlock-fittings
[5] https://www.sealfast.com/camlock/
[6] https://camlockdirect.com/blogs/camlock-fittings-product-resources/what-are-camlock-fittings
[7] https://camlockdirect.com/blogs/camlock-fittings-product-resources/cam-lock-fitting-guide
[8] https://www.camlock-fittings.com/blog/post/a-comprehensive-guide-to- Different-types-of-cam-couplings
[9] https://www.strongflex.com/project/plastic-camlock-fittings/
[10] https://tameson.com/pages/camlock
[11] https://www.commercial-industrial-supply.com/blogs/resource-center/what-is-a-camlock-fitting
[12] https://www.sunmoonpipe.com/tpu-layflat-hose/
[13] https://www.sunmoonpipe.com/tpu-layflat-hose/tpu-lay-flat-hose.html
[14] https://www.strongflex.com/what-is-a-camlock-fitting/
