На глубоких шахтах обезвоживание — это не просто еще одна статья в таблице капитальных затрат — это тонкая грань между непрерывным производством и незапланированным остановом, который может стоить сотни тысяч долларов за смену. Как человек, который годами работал с горными инженерами, специалистами по насосам и группами закупок над системами LayFlat высокого давления, я наблюдал, как шланги для стояков скважин из термопластичного полиуретана (ТПУ) спокойно заменяют оцинкованные стальные струны в некоторых из самых суровых подземных условий по всему миру. [ зайфайр ]
С точки зрения эксплуатации и затрат в течение жизненного цикла глубокое обезвоживание шахт является одной из областей, где стояковые шланги LayFlat из ТПУ теперь явно превосходят традиционные оцинкованные трубы — по безопасности, скорости, логистике и совокупной стоимости владения. [ Средний Запад ]
Во многих регионах глубина шахт превышает 1 000 м, из-за высокого притока грунтовых вод, агрессивного химического состава и ограниченного доступа. Системы обезвоживания должны перемещать большие объемы воды – часто с твердыми частицами – круглосуточно, под высоким давлением и через ограниченные вертикальные и горизонтальные пространства. [ зайфайр ]
Ключевые проблемы, с которыми сталкиваются горнодобывающие компании, включают:
- Высокий статический напор и давление : Насосы и стояки обычно работают при давлении в несколько сотен фунтов на квадратный дюйм.
- Абразивная и химически агрессивная вода: взвешенные твердые частицы, низкий уровень pH и растворенные соли разрушают металлические системы.
- Ограниченный доступ и зазор: узкие валы, изгибы и низкие спинки делают работу с жесткими трубами медленной и рискованной. [ Средний Запад ]
- Высокая стоимость простоя: каждый час отключения насоса может привести к остановке производства на соответствующем уровне.
В этом контексте любая технология, которая сокращает время установки, повышает надежность и сокращает объем незапланированного обслуживания, быстро окупается. [ Средний Запад ]
На протяжении десятилетий стояки из оцинкованной стали были стандартным вариантом для глубоких колодцев и дренажных систем шахт, поскольку они известны, прочны и широко доступны. Однако по мере увеличения глубины, потоков и требований безопасности его ограничения становятся более очевидными под землей. [ Эдвин-Памп ]
Горячеоцинкованная сталь имеет цинковое покрытие для защиты от коррозии, которое достаточно хорошо работает во многих водных средах, но не защищено от агрессивной шахтной воды. Со временем коррозия, точечная коррозия и образование окалины уменьшают внутренний диаметр, увеличивают потери напора и повышают энергопотребление. [ гальванизация ]
Типичные проблемы с оцинкованными стальными стояками в глубоких шахтах включают в себя:
- Внутренняя коррозия и ржавые бугорки , которые уменьшают расход и могут загрязнять перекачиваемую воду. [ гальванизация ]
- Внешняя коррозия, при которой покрытие повреждается во время манипуляций или на резьбовых соединениях.
- Усталость соединений и резьбы из-за циклов запуска и остановки насоса и вибрации.
В шахтной воде с высоким содержанием твердых частиц или низким pH эти механизмы могут значительно сократить эффективный срок службы оцинкованных струн по сравнению с неметаллическими альтернативами. [ свеллсервис ]
Стальная стояк тяжелая, жесткая и шарнирная — три характеристики, которые мешают быстрым и безопасным работам в глубоких шахтах. Каждую секцию необходимо выровнять вручную, нарезать резьбу или соединить, затянуть и опустить с помощью подъемного оборудования. [ Журнал водяного колодца ]
Это имеет несколько последствий:
- Больше человеко-часов на каждый метр установленного стояка, особенно на глубине.
- Повышенный риск падения предметов и травм при защемлении во время свинчивания и развинчивания.
- Необходимость в более крупных кранах, вышках и плацдармах.
Даже при наличии специального погрузочно-разгрузочного оборудования установка сотен метров стального стояка в замкнутом стволе может занять несколько дней — время, которое современные шахты уже не могут легко переносить. [ Журнал водяного колодца ]

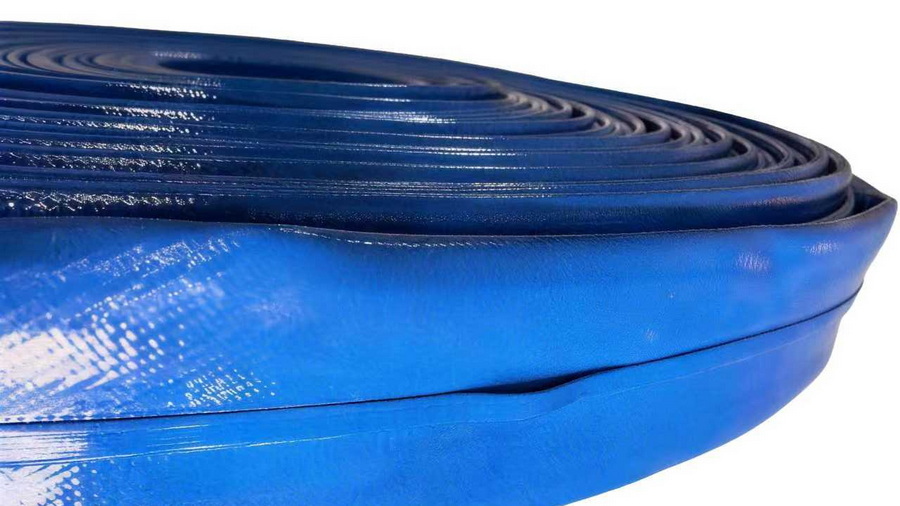

Шланг для стояка колодца из ТПУ представляет собой плоский шланг высокого давления, экструдированный из термопластичного полиуретана через армирующую оболочку из плотного плетения из полиэстера или полиамида. Процесс «экструзии через переплетение» создает однородную структуру, в которой подкладка, армирование и покрытие действуют как единое целое . [ зайфайр ]
Типичные особенности горизонтального осушения ТПУ для горнодобывающей промышленности включают в себя:
- Покрытие и подкладка из ТПУ с высокой устойчивостью к истиранию, химикатам, гидролизу и грибку. [ зайфайр ]
- Круглотканое высокопрочное армирование из полиэстера.
- Рабочее давление до 610 фунтов на квадратный дюйм с разрывным давлением до 1830 фунтов на квадратный дюйм для выбранных размеров. [ зайфайр ]
- Диапазон рабочих температур от −50 °C до +80 °C, подходит для большинства шахтных климатических условий. [ зайфайр ]
В разложенном виде стоячий шланг из ТПУ поставляется длинными непрерывными отрезками — обычно от 100 до 400 м на катушку в зависимости от диаметра, что значительно сокращает количество соединений. [ Средний Запад ]
Ниже приводится практическое сравнение стоякового шланга LayFlat из ТПУ и шланга из оцинкованной стали для глубокого обезвоживания шахт.
| Размер | стояка колодезного шланга ТПУ | Стоячая труба из оцинкованной стали |
|---|---|---|
| Вес на метр | Низкий; простота ручного управления, меньшая грузоподъемность ( zyfire ) | Высокий; требуется тяжелое подъемное оборудование ( waterwelljournal ) |
| Коррозионная стойкость | Отличная стойкость к химическому воздействию и гидролизу ( zyfire ). | Зависит от слоя цинка; может подвергаться коррозии в шахтной воде ( гальванизация ) |
| Устойчивость к истиранию | Очень высокая, внешняя крышка оптимизирована для ношения ( zyfire ). | Умеренный; повреждение покрытия обнажает голую сталь ( гальванизация ) |
| Скорость установки | Небольшими бригадами за несколько часов развернуто до миль ( Midwesthose ) | Часто дни на установку шарнирной трубы ( средний запад ) |
| Гибкость в ограниченном пространстве | Высокая гибкость; делает повороты, преодолевает препятствия ( midwesthose ) | Жесткий; необходимы прямые участки и изгибы большого радиуса |
| Количество соединений и риск утечки | Очень мало соединений на струну ( Midwesthose ). | Множество резьбовых/муфтовых соединений, повышенная вероятность утечек |
| Хранение и транспортировка | Компактный размер на катушках, большая длина на прицеп ( Midwesthose ) | Громоздкие, несколько грузовиков для длительных перевозок |
| Жизненный цикл и обслуживание | Длительный срок службы при низких эксплуатационных расходах ( zyfire ) | Короче в агрессивной воде; дополнительное обслуживание ( гальванизация ) |
С точки зрения специалиста, существует пять решающих областей производительности, в которых шланги для стояков скважин из ТПУ явно превосходят оцинкованную сталь при глубоком водоотливе в шахтах.
Полевые данные от поставщиков шлангов из ТПУ для горнодобывающей промышленности показывают, что бригада из трех человек может развернуть до 1 мили 12-дюймового шланга из ТПУ за 1–2 часа. На поверхности бригада может установить только около 1000 футов 12-дюймовой жесткой трубы за полный день — разница в производительности на порядок. [ Средний Запад ]
Для глубокого обезвоживания шахт:
1. Катушка для шланга расположена рядом с валом или на склоне.
2. Стояк ТПУ непрерывно опускается с присоединенным насосом с помощью всего лишь нескольких зажимов и фитингов.
3. Исключаются необходимость выравнивания и затяжки десятков стальных соединений.
Такая быстрая мобилизация сокращает время между затоплением и откачкой на полную мощность, что напрямую защищает производство и оборудование. [ Средний Запад ]
Поскольку шланг из ТПУ легче и гибче, бригады работают с катушками и зажимами вместо тяжелых жестких секций. Это значительно уменьшает: [ zyfire ]
- Продолжительность подвешенной нагрузки на валу.
- Опасность травмирования рук в области резьбы и фланцев.
- Работа на высоте около эстакад и эстакад.
С точки зрения менеджера по безопасности, это одно из наиболее убедительных преимуществ перехода от оцинкованных стояков к системам LayFlat из ТПУ в глубоких стволах и спусках. [ Журнал водяного колодца ]
Соединения ТПУ, используемые для изготовления шлангов для обезвоживания горнодобывающей промышленности, обладают превосходной устойчивостью к гидролизу, многим химическим веществам и микробному воздействию. Это делает их идеальными для работы с агрессивными шахтными водами, которые со временем имеют тенденцию разрушать цинковые покрытия и оголенную сталь. [ гальванизация ]
На практике это означает:
- Стабильная шероховатость внутренней поверхности для предсказуемой потери напора в течение всего срока службы шланга.
- Отсутствие попадания ржавчины в насосы или нагнетательные линии.
- Увеличенные интервалы технического обслуживания и меньшее количество внеплановых замен стояков.
Там, где оцинкованные струны могут нуждаться в частичной замене после многих лет эксплуатации, качественные системы райзеров из ТПУ часто продолжают эксплуатироваться с минимальным ухудшением характеристик. [ свеллсервис ]

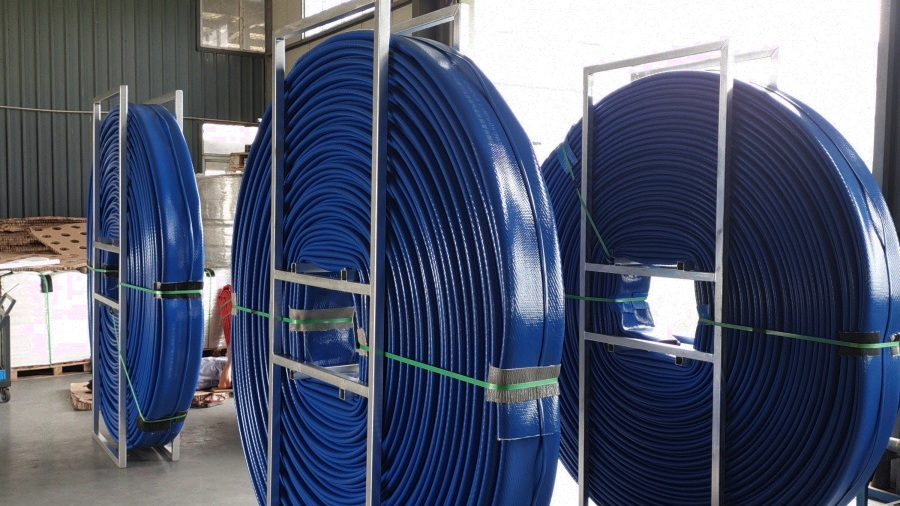

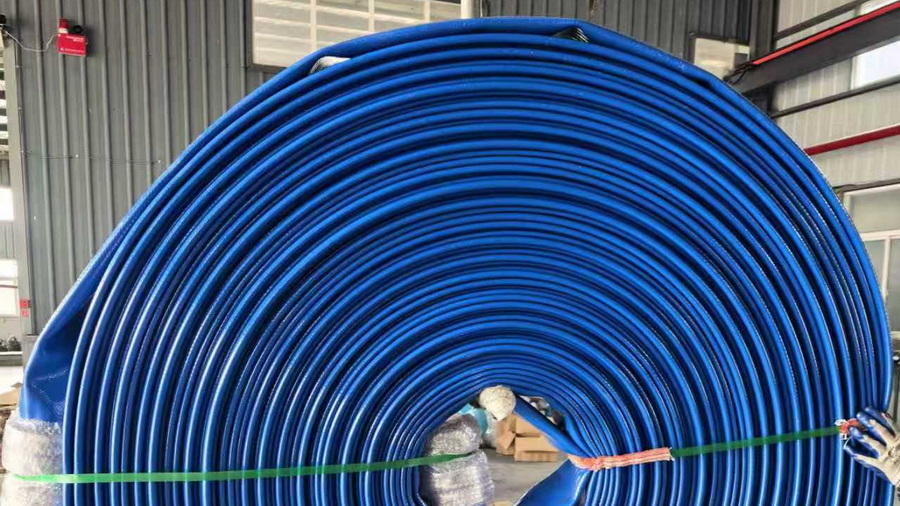

Шланг LayFlat из ТПУ поставляется в виде длинных непрерывных отрезков на компактных катушках. Один бортовой прицеп может перевозить шланги на несколько миль, а складская площадка размером 10 × 40 футов может вместить такие же расстояния. Напротив, для подъема из оцинкованной стали той же длины требуется несколько грузовых автомобилей, большие площадки и значительная инфраструктура для штабелирования. [ Журнал водяного колодца ]
На глубоких шахтах с ограниченной площадью складирования и перегруженным графиком работы стволов это логистическое преимущество упрощает планирование и снижает затраты на мобилизацию. [ Средний Запад ]
В расчете на метр стояка из ТПУ часто можно сравнить с высококачественными трубопроводными системами. Реальная экономия достигается за счет: [ zyfire ]
- Меньше человеко-часов на установку и извлечение.
- Сокращение времени простоя при замене насоса или увеличении уровня.
- Увеличенный срок службы в агрессивных водных и абразивных условиях.
Когда обезвоживание является критически важным, ценность быстрого ввода насосов в эксплуатацию и поддержания их надежной работы обычно перевешивает любое небольшое начальное ценовое преимущество оцинкованной стальной трубы. [ гальванизация ]
На угольных, каменных и цветных шахтах вертикальные шланги LayFlat из ТПУ уже зарекомендовали себя как более разумная альтернатива жестким стальным линиям и линиям из полиэтилена высокой плотности. [ инстаграм ]
Типичные области применения включают в себя:
- Глубокое обезвоживание ствола погружными насосами.
- Линейное и нисходящее обезвоживание там, где линии должны следовать крутым поворотам.
- Аварийное реагирование на паводки и временная байпасная откачка.
- Постоянные нагнетательные линии высокого давления вдоль основного откаточного штрека.
В одном задокументированном случае сообщается о том, что шланг из ТПУ большого диаметра использовался в подземных угольных шахтах для перемещения больших объемов воды, с возможностью установки шланга длиной 2,5 мили всего за несколько часов, что позволяет быстро возобновить производство после попадания воды. [ Средний Запад ]
Sunmoon специализируется на технологии шлангов высокого давления LayFlat из ТПУ, предназначенных для перекачки воды на большие расстояния, горноспасательных операций и аварийного дренажа. Опираясь на более чем 20-летний опыт производства шлангов и тысячи метров, установленных в горнодобывающей промышленности, дноуглубительных работах и крупномасштабной ирригации, Sunmoon фокусируется на том, чтобы адаптировать конструкцию шлангов к реальным условиям шахт. [ солнечная трубка ]
Ключевые конструктивные особенности, используемые для глубокого обезвоживания шахт и стояков скважин, включают в себя:
- Индивидуальный внутренний диаметр и номинальное давление : Диаметры от небольших колодезных стояков до шахтных дренажей большого диаметра, с рабочим давлением, адаптированным к вашему статическому напору и характеристике насоса. [ солнечная трубка ]
- Сверхтолстое внешнее покрытие: оптимизировано для устойчивости к истиранию на неровных каменных стенах и острых краях шахты. [ зайфайр ]
- Высокопрочное армирование: полиэфирная нить круглого переплетения, выдерживающая динамические нагрузки от запуска насоса и гидравлического удара. [ солнечная трубка ]
- Химическая и УФ-стабильность: обеспечивает производительность как на подземных, так и наземных участках трассировки. [ sunmoonlayflathose ]

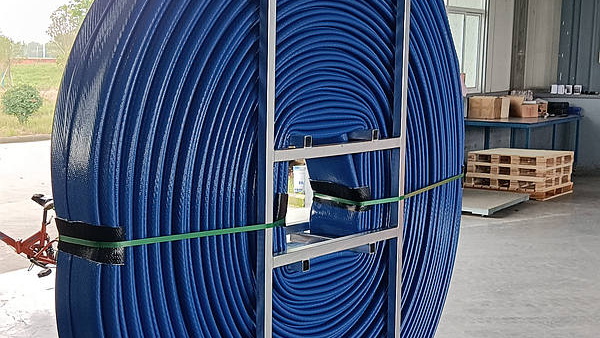

Благодаря собственным возможностям экструзии и плетения Sunmoon может настроить длину, цвет, интерфейсы соединений и брендинг в соответствии со стандартами вашей шахты и кодами безопасности. [ sunmoonlayflathose ]
С инженерной точки зрения выбор подходящего стояка из ТПУ для глубокого обезвоживания шахт представляет собой структурированный процесс. Ниже представлен практический пошаговый подход, используемый во многих успешных проектах.
1. Определите максимальный статический напор (от глубины установки насоса до точки нагнетания).
2. Оцените потери на трение на основе заданного расхода и длины трубопровода.
3. Подтвердите кривую производительности насоса и максимальное рабочее давление.
Это определяет необходимое рабочее давление шланга и коэффициент запаса прочности.
Используя данные о расходе и напоре, выберите внутренний диаметр, который удерживает скорость в приемлемых пределах, чтобы минимизировать потери на трение и износ. Затем выберите класс давления (например, рабочее давление 250 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм или 410 фунтов на квадратный дюйм), который обеспечивает запас прочности на разрыв как минимум 3:1. [ зайфайр ]
Там, где это возможно, выбирайте непрерывные длины, которые минимизируют количество соединений — обычно они составляют 100–400 м в зависимости от конфигурации вала. Муфты должны иметь пазы или иным образом быть совместимыми с напорными и наземными трубопроводами насоса. [ Средний Запад ]
- Подтвердите грузоподъемность подъемника и оснастку для работы с катушками.
- Определите последовательность опускания насоса и шланга, включая интервалы зажима на валу.
- Обучите бригады передовым методам работы с конкретными рукавами (радиус изгиба, расстояние между зажимами и проверка).
Следуя этим шагам, шахты обычно достигают быстрой установки с предсказуемой производительностью и низким риском утечек.
С точки зрения специалиста, переход с оцинкованной стали на шланг стояка из ТПУ становится особенно актуальным в следующих ситуациях:
- Глубокие шахты длиной более 300 м , где время установки и вес стали значительны.
- Высококоррозионные или абразивные шахтные воды, которые уже сократили срок службы стальных райзеров.
- Операции, требующие быстрого передислокации по мере углубления или расширения шахты.
- Площадки с плотным графиком работы шахт и ограниченным пространством для размещения на поверхности.
В этих сценариях системы райзеров LayFlat из ТПУ обычно обеспечивают лучшую безопасность, более низкую общую стоимость и более высокую эксплуатационную надежность, чем струны из оцинкованной стали.
Если вы планируете прокладку новой глубокой шахты, расширение существующего уровня или имеете дело с повторяющейся коррозией и простоями оцинкованных стояков, сейчас самое время оценить шланги для стояков скважин из ТПУ. Sunmoon может оказать вам поддержку в разработке приложений, выборе размеров шлангов и изготовлении по индивидуальному заказу систем стояков LayFlat из ТПУ, адаптированных к глубине вашей шахты, химическому составу воды и стратегии перекачки. [ sunmoonlayflathose ]
Поделитесь своей текущей схемой водоотведения, данными насоса и профилем вала, и наша команда порекомендует конфигурацию стояка из ТПУ, которая может сократить время установки, повысить безопасность и стабилизировать долгосрочные затраты на обезвоживание. [ солнечная трубка ]
Вопрос 1: Достаточно ли прочны шланги стояка из ТПУ для очень глубоких колодцев?
Да. Доступны высококачественные шланги LayFlat из ТПУ с рабочим давлением примерно до 610 фунтов на квадратный дюйм и давлением разрыва примерно до 1830 фунтов на квадратный дюйм, которые при правильном размере подходят для многих применений в глубоких шахтах и глубоких скважинах. [ зайфайр ]
Вопрос 2: Как шланги из ТПУ справляются с абразивной шахтной водой с твердыми частицами?
ТПУ обладает превосходной стойкостью к истиранию, а во многих шлангах для горнодобывающей промышленности используются очень толстые внешние оболочки и прочное армирование, что делает их хорошо подходящими для абразивных условий в открытых и подземных шахтах. [ зайфайр ]
Вопрос 3. Можно ли использовать стояковые шланги из ТПУ в качестве постоянной установки или они являются лишь временными?
Шланги LayFlat из ТПУ широко используются как в качестве аварийных, так и в качестве линий долговременного обезвоживания благодаря их устойчивости к химическим веществам, УФ-излучению, гидролизу и грибкам, а также хорошей механической прочности. [ Средний Запад ]
Вопрос 4: Какова стоимость стояка из ТПУ по сравнению со стоимостью оцинкованной стальной трубы?
В расчете на метр шланга из ТПУ часто можно сравнить с качественными трубными системами, но общие затраты на проект обычно ниже из-за более быстрой установки, сокращения трудозатрат и более длительного срока службы в агрессивных условиях. [ гальванизация ]
Вопрос 5: Может ли компания Sunmoon адаптировать шланги из ТПУ к конкретным требованиям шахт?
Да. Sunmoon предлагает нестандартные диаметры, номинальные давления, длины, цвета и торцевые соединения, оптимизированные для горнодобывающей промышленности, обезвоживания, дноуглубительных работ и аварийного дренажа по всему миру. [ инстаграм ]
