Трубы, трубки и шланги перемещают жидкости, газы и даже твердые вещества, но они разработаны для разных функций, стандартов и условий установки. Понимание этих различий помогает инженерам, покупателям и группам технического обслуживания выбирать более безопасные, долговечные и более экономичные решения по управлению потоками.[1][2][3][4]
Трубы, трубки и шланги представляют собой полые компоненты, которые являются частью системы передачи жидкости или газа. Однако их геометрия, жесткость и типичное применение существенно различаются.[2][3][4][1]
Труба представляет собой полое изделие с гладкой поверхностью, точными размерами и более жесткими допусками, чем труба, и может быть круглой, квадратной или прямоугольной формы. Трубы обычно бывают жесткими или полужесткими и часто используются там, где точные размеры, структурные характеристики или внешний вид имеют решающее значение.[5][6][7][1]
Труба представляет собой цилиндрический трубопровод круглого сечения, который в основном используется для транспортировки жидкостей и газов в технологических и инфраструктурных системах. Труба обычно жесткая и определяется стандартизированными номинальными размерами и таблицами толщины стенок.[4][7][8][1]
Шланг — это гибкий трубопровод, обычно круглый, предназначенный для транспортировки жидкостей, газов или твердых веществ, где необходимо учитывать движение, вибрацию или частое соединение и отсоединение. Шланги обычно изготавливаются из резины, пластика или ТПУ и часто армируются для удовлетворения особых требований к давлению и долговечности.[3][9][10][1]
Правильный размер является ключевым различием между трубкой, трубкой и шлангом, поскольку он влияет на скорость потока, падение давления и совместимость соединений. Для каждого продукта используются разные размеры, что может вызвать путаницу, если не совсем понятно.[7][8][4][5]
Трубы определяются по фактическому наружному диаметру (НД) и толщине стенки с жесткими размерными допусками. Такая точность упрощает определение размеров труб для инженерных расчетов и моделирования в САПР.[8][11][5]
- Размеры труб обычно выражаются как наружный диаметр × толщина стенки (или калибр), например 25,4 мм × 2,0 мм.[5][8]
- Номинальный наружный диаметр трубки точно соответствует измеренному наружному диаметру, что упрощает установку хомутов, фитингов и конструктивных элементов.[8][5]
Из-за этих характеристик трубы широко используются в приборостроении, теплообменниках, медицинских приборах и конструктивных узлах, где допуски должны строго контролироваться.[6][4]
Трубы указываются по номинальному размеру трубы (NPS) или DN (метрическому) и номеру спецификации, определяющему толщину стенки. Номинальный размер является стандартизированным обозначением и не равен фактическому наружному диаметру трубы.[4][7][8]
- Например, труба с номинальным диаметром 1¼ дюйма имеет внешний диаметр около 1,66 дюйма, а не 1,25 дюйма.[4][8]
- График (например, Sch 40 или Sch 80) определяет толщину стенки, номинальное давление и вес на единицу длины.[7][4]
Размеры труб и допустимое давление регулируются такими организациями, как ASTM, ASME, ANSI и API, что обеспечивает совместимость фитингов, клапанов и фланцев.[6][4]
Шланги чаще всего указываются по внутреннему диаметру (ВД), поскольку внутренний диаметр напрямую влияет на пропускную способность и скорость. Толщина стенки зависит от материала трубы и конструкции армирования, которые вместе определяют рабочее давление и гибкость.[9][12][1][3]
- Типичные характеристики шланга включают внутренний диаметр, рабочее давление, давление разрыва и диапазон температур.[3][9]
- Для шланга LayFlat из ТПУ внутренний диаметр, рабочее давление, вес на метр и рекомендуемая максимальная рабочая длина являются критическими параметрами при разработке проекта.[13][9]
Выбор материала определяет механические характеристики, химическую стойкость, температурный диапазон и стоимость. Трубы, трубки и шланги имеют общие семейства материалов, соответствующие конкретным отраслям и условиям эксплуатации.[2][6][4]
Трубы обычно производятся из нержавеющей стали, медных сплавов, углеродистой стали, алюминия и конструкционных пластмасс. Эти материалы подходят как для работы под давлением, так и для конструкционных применений.[6][4]
- В теплообменниках и конденсаторах используются металлические трубы, обеспечивающие сочетание высокой теплопроводности и механической прочности.[4][6]
- В медицинских и контрольно-измерительных системах используются прецизионные трубы из нержавеющей или меди, обеспечивающие чистоту внутренних поверхностей и герметичные соединения.[8][6]
- Структурные трубы обеспечивают предсказуемые механические свойства рам, перил и архитектурных элементов.[5][7]
Трубы обычно изготавливаются из углеродистой стали, нержавеющей стали, ковкого чугуна, ПВХ, ХПВХ, ПЭВП или бетона. Выбор материала зависит от среды, давления, температуры и условий установки.[8][4]
- Трубы из углеродистой и нержавеющей стали доминируют в нефтегазовых, нефтехимических, энергетических и промышленных технологических системах.[6][4]
- ПВХ, ХПВХ и ПЭВП широко используются в системах водоснабжения, сточных вод и химической промышленности в умеренных условиях.[7][4]
- Бетонные и стальные трубы большого диаметра транспортируют городскую воду и другие сыпучие жидкости на большие расстояния.[4][8]
В шлангах используются комбинации материалов внутренней трубки, армирования и покрытия для достижения конкретных показателей производительности. Эта многослойная конструкция обеспечивает высокую гибкость и возможность контроля давления.[1][3]
- Внутренние трубки могут быть изготовлены из резины, ПВХ, полиуретана (ПУ/ТПУ), ПТФЭ или смесей термопластов, выбранных с учетом совместимости с жидкостью и температуры.[12][9]
- Армирующие слои могут включать текстильную пряжу, оплетку из стальной проволоки, спиральную проволоку или арамидные волокна для устойчивости к давлению и предотвращения перекручивания.[9][13]
- Внешние покрытия разработаны с учетом стойкости к истиранию, погодным условиям, ультрафиолетовому излучению или химическому воздействию, в зависимости от применения.[10][9]
Шланг LayFlat из ТПУ особенно ценится за легкий, устойчивый к истиранию и гибкий способ передачи на большие расстояния в системах водоснабжения, горнодобывающей промышленности, строительства и аварийных систем.[10][9]
Стандарты гарантируют, что трубы, трубки и шланги соответствуют минимальным критериям безопасности и производительности и остаются совместимыми в глобальных цепочках поставок. Различные типы продуктов подпадают под действие разных наборов технических правил.[5][7][6][4]
Стандарты труб ориентированы на точность размеров, механические свойства и качество поверхности.[5][6]
- Ключевые спецификации включают различные стандарты ASTM для бесшовных и сварных труб, такие как ASTM A213, A269 и A511.[6][4]
- В оборудовании, работающем под давлением, и компонентах теплопередачи стандарты ISO и EN дополняют требования ASTM.[7][4]
Конструкция труб контролируется стандартами, которые определяют размеры, номинальное давление и качество изготовления.[7][4]
- ASME B36.10M и B36.19M определяют размеры труб из углеродистой и нержавеющей стали.[4][6]
- Такие нормы, как ASME B31.3 и различные документы API, охватывают проектирование, изготовление и контроль в обрабатывающем и энергетическом секторах.[7][4]
Стандарты на шланги сочетают критерии производительности гидравлической жидкости с правилами безопасности, специфичными для конкретного применения.[2][3]
- Международные стандарты SAE, ISO и EN определяют требования к гидравлическим и промышленным шлангам.[3][2]
- К специальным применениям применяются дополнительные правила, включая DOT для тормозных шлангов транспортных средств и критерии FDA для шлангов, предназначенных для пищевых продуктов.[10][3]
В следующей таблице собраны основные технические различия для быстрого сравнения.[1][2]
Аспект | Трубка | Трубка | Шланг |
Геометрия | Круглый, квадратный или прямоугольный; точный наружный диаметр и стена. | Только круглый; определяется номинальным размером и графиком. | Круглый; многослойная конструкция с трубкой, армированием и покрытием. |
Жесткость | Обычно жесткие или полужесткие. | Жесткий. | Гибкий или полугибкий. |
Основа определения размеров | Фактический внешний вид и толщина стенки. | Номинальный размер (NPS/DN) плюс график. | Внутренний диаметр, номинальное давление и конструкция. |
Типичные материалы | Нержавеющая сталь, медь, углеродистая сталь, пластик. | Углеродистая сталь, нержавеющая сталь, пластик, бетон. | Резина, ПВХ, ТПУ, ПТФЭ, термопластик. |
Типичное использование | Теплообменники, контрольно-измерительные приборы, конструкции. | Технологические трубопроводы, газопроводы, водопроводы. | Гидравлика, перекачка воды, химикаты, очистка, пожаротушение. |
Стандарты | ASTM, ISO, EN для труб. | АСТМ, АСМЭ, АНСИ, API. | SAE, ISO, EN, DOT, FDA, в зависимости от обстоятельств. |
Выбор предполагает балансирование механических, гидравлических и эксплуатационных требований, а не сосредоточение внимания на одном параметре. Структурированный подход помогает инженерам и покупателям подобрать тип продукта к реальным условиям.[2][3][4]
- Если линия фиксированная, жесткая и является частью постоянного технологического процесса, обычно подходят трубы или трубы.[2][4]
- Когда линия должна изгибаться, перемещаться или проходить через ограниченное пространство, шланг часто является лучшим выбором.[2][3]
- В условиях очень высокого давления или очень высокой температуры могут потребоваться толстостенные трубы или трубки из определенных материалов.[2][6]
- Для систем с пульсацией давления, вибрацией или частыми движениями лучше использовать гидравлические или промышленные шланги правильного номинала.[3][2]
- Агрессивные химические вещества или экстремальные температуры могут потребовать использования трубок из нержавеющей стали, шлангов из ПТФЭ или труб с футеровкой.[12][6]
- Жесткие трубопроводы могут обеспечить длительный срок службы, но их модификация при изменении процессов может оказаться дорогостоящей и трудоемкой.[7][4]
- Шланги обеспечивают быструю установку и замену, что особенно ценно в мобильной технике, временных системах и удаленных проектах.[9][2]

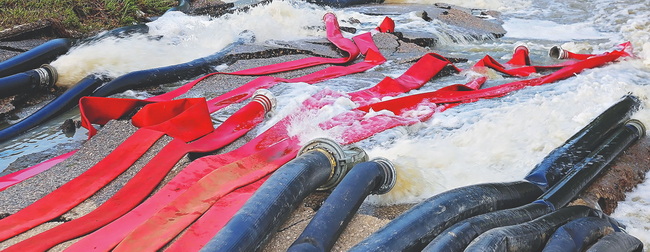

Шланг LayFlat из термопластичного полиуретана (ТПУ) представляет собой современную альтернативу обычным жестким линиям и традиционным шлангам в системах перекачки на большие расстояния. Его конструкция сочетает в себе прочность, гибкость и малый вес.[13][12][9]
Шланг LayFlat из ТПУ обычно изготавливается из экструдированного ТПУ с армированием из полиэстера круглого плетения. Такая конструкция обеспечивает высокую стойкость к истиранию, прочность на разрыв и гибкость в широком диапазоне температур.[12][9]
- В разгерметизированном состоянии шланг лежит ровно, что обеспечивает компактное хранение, погрузочно-разгрузочные работы и транспортировку.[13][9]
- Под давлением он образует круглый путь потока и поддерживает стабильный внутренний диаметр в рабочем диапазоне.[13][9]
Шланг LayFlat из ТПУ широко используется там, где важны малый вес, быстрота развертывания и большая рабочая длина.[14][9]
- Сельское хозяйство и ирригация для подачи воды на большие расстояния по абразивной или неровной местности.[10][9]
- Горнодобывающая промышленность и строительство, для водоотведения, пылеподавления и временного водоснабжения.[14][9]
- Поддержка нефтегазовой отрасли, аварийные сети водоснабжения и системы пожаротушения, где ключевым моментом является быстрое развертывание.[14][9]
Варианты использования помогают прояснить практические границы между трубкой, трубкой и шлангом. Во многих системах для достижения оптимальной производительности используется комбинация всех трех.[3][2][4]
- В гидравлических силовых агрегатах часто используются жесткие трубы или трубы для основных фиксированных участков в сочетании с гибкими гидравлическими шлангами на подвижных соединениях.[2][3]
- Временную или сезонную подачу муниципальной воды можно реализовать с помощью плоского шланга ТПУ, а не строить постоянные трубопроводы.[14][9]
- Компактное OEM-оборудование может сочетать в себе прецизионные изогнутые трубки между неподвижными компонентами и короткие гибкие шланги для доступа к обслуживанию и перемещения.[2][6]
Выбор между трубкой, трубкой и шлангом является основой надежной системы перекачки жидкости, но преобразование данных проекта в окончательную спецификацию требует инженерной поддержки. Сотрудничество с опытным производителем шлангов LayFlat из ТПУ позволяет проектным группам согласовывать детали среды, давления, температуры, длины и соединений с помощью надежных рекомендаций по продукту.[14][9][2][4]
Инженерно-технические специалисты по шлангам LayFlat из ТПУ могут просмотреть чертежи и условия эксплуатации, предложить подходящие размеры шлангов и классы давления, а также предложить решения по соединениям и коллекторам, соответствующие региональным стандартам. Отправьте требования к вашему проекту, включая тип жидкости, давление, диапазон температур, необходимую длину и условия установки, специальной команде по шлангам LayFlat из ТПУ, чтобы быстро получить целевую расценку и техническое предложение для вашего следующего проекта.[10][14][9]
Основное отличие состоит в том, что трубы и трубопроводы, как правило, представляют собой жесткие изделия стандартизированных размеров, а шланги гибкие и рассчитаны на движение или вибрацию. В трубах основное внимание уделяется точному внешнему диаметру и толщине стенки, для труб используются номинальные размеры и сортаменты, а для шлангов обычно указывается внутренний диаметр и номинальное давление.[1][8][3][4]
Трубка используется там, где точная посадка и расчет прочности имеют решающее значение, поэтому ее внешний диаметр строго контролируется и указывается как фактическое значение. Размеры труб произошли от исторических размеров внутреннего отверстия, и сегодня номинальный размер плюс номера по каталогу поддерживают совместимость с существующими системами и компонентами трубопроводов.[5][8][4]
Шланг обычно выбирают, когда линия должна изгибаться, перемещаться или проходить через сложные пространства или когда необходимо изолировать вибрацию. Он также подходит для временных и быстро развертываемых систем, таких как строительные площадки, горнодобывающие работы и аварийная перекачка воды.[14][3][9][2]
Шланг LayFlat из ТПУ обеспечивает высокую прочность на разрыв, стойкость к истиранию, химическую стойкость и гибкость при небольшом весе. При хранении и транспортировке он лежит плоско, а под давлением становится круглым, что делает его эффективным для транспортировки воды на большие расстояния, обезвоживания, орошения и пожаротушения.[12][10][9]
Шланг LayFlat из ТПУ может заменить стальную трубу во многих временных или полупостоянных системах перекачки, где критически важны высокая скорость потока, быстрое развертывание и гибкость, но он не подходит для всех условий эксплуатации при высоких температурах или сверхвысоком давлении. Окончательный выбор должен учитывать среду, давление, температуру, механическую защиту и нормативные требования и должен быть подтвержден командой инженеров производителя шлангов.[12][14][9]
