● Понимание давления в масляном шланге нефтяной вышки.
● Типичные диапазоны рабочего давления
● Рабочее давление в сравнении с давлением разрыва и запасом прочности.
● Как конструкция масляного шланга влияет на давление
● Стандарты API и испытания масляных шлангов.
● Где подходит шланг Lay Flat из ТПУ при работе с нефтью
● Инжиниринговые решения Sunmoon для масляных шлангов из ТПУ.
● Согласование давления масляного шланга с условиями применения.
● Практика установки и обращения с масляными шлангами высокого давления.
● Проверка, обслуживание и замена.
● Когда масляный шланг Layflat из ТПУ является лучшим вариантом
● Как указать требования к масляному шлангу для Sunmoon
>> 1) Какое давление выдерживает типичный масляный шланг для роторного бурения?
>> 2) Какой запас прочности используется между рабочим давлением и давлением разрыва в масляном шланге?
>> 3) Можно ли использовать шланг LayFlat из ТПУ в качестве масляного шланга на буровых установках?
>> 4) Как часто следует проверять масляный шланг высокого давления под давлением?
>> 5) Какая информация необходима для выбора подходящего масляного шланга Sunmoon?
● Цитаты:
В системах бурения нефтяных вышек используются узлы масляных шлангов высокого давления , которые обычно работают при давлении от 2000 до 10 000 фунтов на квадратный дюйм, в зависимости от марки шланга и применения. Выбор правильного рабочего давления масляного шланга имеет решающее значение для безопасности, бесперебойной работы и соответствия международным стандартам, таким как API 7K и соответствующим спецификациям.[1][2][3][4]
В системах нефтяных вышек используются несколько типов масляных шлангов высокого давления, в том числе шланг для вращательного бурения, шланг для вибратора, дроссельный и глушительный шланг, а также шланг для бурового раствора или цемента, каждый из которых имеет свое типичное рабочее давление. Эти масляные шланги в сборе переносят буровой раствор, цемент, а иногда и жидкости на основе сырой или синтетической нефти в условиях экстремального пульсирующего давления и вибрации как на наземных, так и на морских буровых установках.[3][4][5][6]
- Масляный шланг для вращающегося бурения соединяет стояк с вертлюгом или верхним приводом и должен выдерживать высокие динамические нагрузки и постоянный изгиб.[4][3]
- Масляный шланг вибратора соединяет буровой насос с стояком и испытывает интенсивную пульсацию и циклические скачки давления.[6][7]
- Шланги для бурового раствора и цемента переносят плотные абразивные жидкости во время операций циркуляции и цементирования.[2][6]
- Шланг для дросселирования и глушения нефти работает в критических ситуациях контроля скважины при давлениях, которые могут достигать 10 000–15 000 фунтов на квадратный дюйм.[8][4]
В типичной компоновке буровой установки ряд сегментов масляных шлангов соединяет насосы, манифольды и буровое оборудование в одну систему непрерывной циркуляции. Понимание положения и роли каждого сегмента масляного шланга является первым шагом на пути к выбору правильного рабочего давления для безопасной эксплуатации.[9][4]
Различные марки масляных шлангов определяются их рабочим давлением с учетом коэффициента запаса прочности на разрывное давление. На нефтяных вышках рабочее давление ротационных и вибрационных масляных шлангов обычно составляет от 1500 до 10 000 фунтов на квадратный дюйм, в зависимости от условий эксплуатации.[5][2]
- Вращающийся масляный шланг классов A и B: обычно около 1500–2000 фунтов на квадратный дюйм, часто используется для легких задач или задач по бурению водяных скважин с умеренными нагрузками.[10][5]
- Вращающийся масляный шланг класса C: рабочее давление около 4000 фунтов на квадратный дюйм, что позволяет использовать более глубокие или более сложные скважины, чем более низкие сорта.[5]
- Вращающийся масляный шланг класса D: рабочее давление около 5000 фунтов на квадратный дюйм и испытательное давление 10000 фунтов на квадратный дюйм, обычное для многих традиционных буровых установок.[1][2]
- Вращающийся масляный шланг класса E: рабочее давление около 7500 фунтов на квадратный дюйм и испытательное давление 15 000 фунтов на квадратный дюйм для суровых сред с высоким давлением.[2][1]
- Шланг для бурового раствора, цемента, дросселя и глушителя высокого давления: в специализированных системах рабочее давление может достигать 10 000–15 000 фунтов на квадратный дюйм.[4][6][1]
Эти значения представляют номинальные рейтинги; Фактический выбор масляного шланга всегда должен учитывать максимальное ожидаемое рабочее давление плюс разумный запас на скачки давления. В случае сомнений операторы часто выбирают масляный шланг с более высоким рабочим давлением, чем ожидаемое максимальное, чтобы повысить безопасность.[6][9][4]
В спецификациях масляных шлангов всегда различают рабочее давление и давление разрыва, и оба значения имеют решающее значение для безопасности буровой установки. Рабочее давление — это максимальное постоянное рабочее давление, включая нормальные скачки давления, а давление разрыва — это минимальное давление, при котором масляный шланг может выйти из строя в условиях испытаний.[9][2][6]
- Во многих конструкциях масляных шлангов для вращающихся и вибрационных устройств коэффициент запаса прочности между рабочим давлением и давлением разрыва составляет не менее 2:1.[2][6]
- Например, масляный шланг с рабочим давлением 7500 фунтов на квадратный дюйм может иметь минимальный предел прочности на разрыв 15000 фунтов на квадратный дюйм и перед использованием пройти контрольные испытания при давлении выше рабочего давления.[11][4]
- Для ответственных дроссельных масляных шлангов пределы безопасности и протоколы испытаний могут быть еще более строгими, с детальными процедурами проверки и сертификации.[8][4]
Разница между рабочим давлением и давлением разрыва помогает гарантировать, что кратковременные скачки не повредят масляный шланг немедленно, но операторы никогда не должны запускать системы вблизи значений давления разрыва. Правильные настройки предохранительных клапанов, систем сброса давления и органов управления насосами необходимы для поддержания давления в безопасном рабочем диапазоне каждого масляного шланга.[4][6][8][9]
Давление, которое может безопасно выдерживать масляный шланг, зависит от его материалов, армирования и общей конструкции. Масляный шланг высокого давления, используемый на нефтяных вышках, обычно состоит из маслостойкой трубки, нескольких слоев армирования и тяжелого защитного покрытия.[3][10][6]
- Трубка: нитрил или другие составы синтетического каучука, устойчивые к масляным растворам, углеводородам и буровым химикатам, текущим внутри масляного шланга.[10][6]
- Армирование: множественные оплетки из стальной проволоки или слои спирально навитой проволоки, иногда в сочетании с текстильными слоями, которые обеспечивают масляному шлангу высокую устойчивость к растяжению и давлению.[6][10]
- Покрытие: резина или модифицированный нитрил, устойчивый к истиранию, маслу, пламени и атмосферным воздействиям, который защищает масляный шланг от ударов, ультрафиолета и агрессивных сред.[11][6]
Дополнительные конструктивные особенности, такие как специальное соединение между слоями, огнестойкие или огнестойкие покрытия, а также встроенные функции обнаружения утечек, еще больше повышают эффективность масляных шлангов. Вместе эти элементы определяют, какое давление может выдержать масляный шланг в течение всего срока службы, даже при многократном изгибании, вибрации и циклических изменениях температуры.[3][4][6]
Масляные шланги в сборе для нефтяных вышек подпадают под строгие отраслевые стандарты, особенно стандарты, опубликованные Американским институтом нефти (API). Эти стандарты определяют требования к проектированию, производству, испытаниям и проверкам различных типов масляных шлангов, используемых на буровых установках.[8][3][4]
- API 7K охватывает масляные шланги для роторного бурения и вибрационные шланги, включая классификацию, рабочее давление, требования к испытаниям и соединениям.[3][4]
- API 16C распространяется на шланги для дросселирования и глушения нефтяных шлангов, используемые в операциях по управлению скважиной.[4][8]
- Дополнительные инструкции определяют процедуры проверки, технического обслуживания, ремонта и восстановления узлов масляных шлангов высокого давления.[8][4]
В соответствии с этими стандартами масляные шланги в сборе обычно проходят гидростатические испытания при давлении, в 1,5 раза превышающем их номинальное рабочее давление, для проверки целостности перед обслуживанием. Результаты испытаний, серийные номера и история проверок документируются, поэтому операторы могут отслеживать работу каждого масляного шланга на протяжении всего его жизненного цикла.[6][4][8]

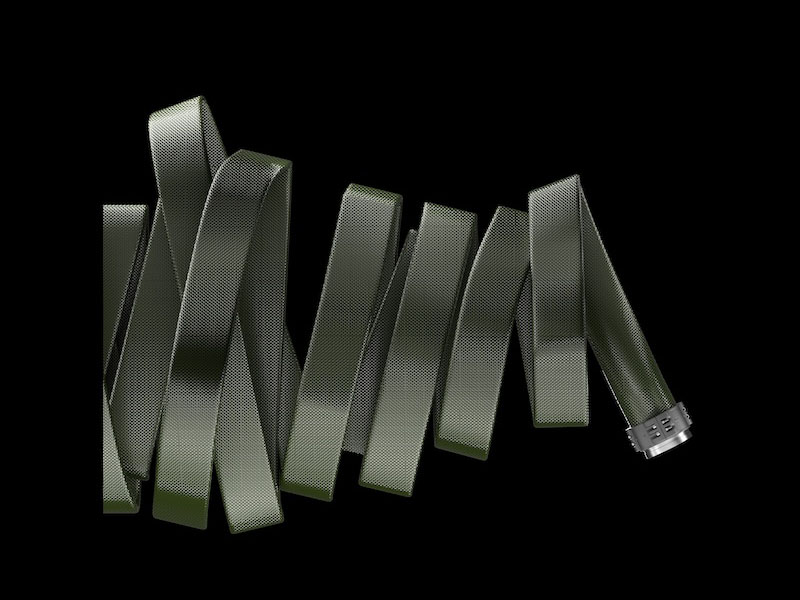

Помимо армированных сталью резиновых масляных шлангов, современные шланги LayFlat из ТПУ теперь используются во многих нефтепромысловых операциях по перекачке воды, топлива и нефти на буровых и производственных площадках. Масляный шланг LayFlat из ТПУ легче, гибче и его легче разворачивать на большие расстояния, чем жесткая труба или шланг из тяжелой резины.[12][13][14]
- Шланг LayFlat из ТПУ для промышленных жидкостей может достигать рабочего давления около 10–28 бар (примерно 150–420 фунтов на квадратный дюйм), а давление разрыва часто примерно в три раза выше.[14][12]
- Специальный масляный шланг LayFlat из ТПУ используется для временной перекачки нефти, операций заправки, а также перекачки сыпучего топлива или пластовой воды в нефтепромысловой логистике.[15][16]
- По сравнению с традиционными трубными системами масляные шланги LayFlat из ТПУ обычно имеют меньший вес при транспортировке, более быстрое развертывание, а также более простой поиск и хранение.[13][14]
Хотя шланг LayFlat из ТПУ не заменяет масляный шланг для роторного бурения с давлением 7 500–10 000 фунтов на квадратный дюйм на полу буровой установки, он может значительно повысить эффективность в контурах передачи среднего давления по всей площадке. Выбор правильной спецификации масляного шланга LayFlat из ТПУ помогает операторам сбалансировать допустимое давление, удобство обращения и стоимость проекта.[12][13][14]
Sunmoon специализируется на проектировании, разработке и производстве шлангов LayFlat из ТПУ, которые поддерживают сложные нефтегазовые операции по всему миру. Эти продукты LayFlat из ТПУ функционируют как гибкие масляные шланги для воды, топлива, рассола и некоторых сценариев транспортировки нефти вокруг объектов бурения, заканчивания и добычи.[16][12]
- В шланге Sunmoon LayFlat из ТПУ используется высокопрочное полиэфирное армирование и соединения ТПУ премиум-класса, обеспечивающие превосходную стойкость к истиранию и порезам на неровной поверхности.[13][12]
- Типичное рабочее давление для масляных шлангов LayFlat из ТПУ типа Sunmoon варьируется от 150 до 420 фунтов на квадратный дюйм, при этом давление разрыва обычно в три раза превышает номинальное номинальное давление.[12]
- Sunmoon может настроить размеры масляных шлангов, классы давления, цвета, длины и соединения в соответствии с конкретной компоновкой буровой установки, размерами насосов и расстояниями передачи.[16][12]
Для клиентов по всему миру Sunmoon позиционирует себя как инженерно-ориентированный партнер по масляным шлангам, который может помочь в планировании проекта, выборе системы шлангов и обеспечении долгосрочных эксплуатационных показателей. Это включает в себя помощь операторам в сочетании ротационного масляного шланга высокого давления на буровой установке с масляным шлангом LayFlat из ТПУ в окружающей сети логистики жидкостей.[13][12]
Выбор правильного рабочего давления масляного шланга начинается с понимания фактических условий эксплуатации в каждой части системы. Недостаточное давление в масляном шланге может привести к опасным отказам, а завышенное может неоправданно увеличить стоимость, вес и сложность обращения.[9][4][6]
Ключевые факторы, которые следует учитывать, включают:
- Максимальное давление нагнетания насоса и ожидаемые скачки давления, относящиеся к каждому сегменту масляного шланга.[9][4]
- Тип жидкости (буровой раствор на водной основе, буровой раствор на нефтяной основе, цементный раствор, топливо или сырая нефть), а также температура и потенциальное химическое воздействие внутри масляного шланга.[3][6]
- Общая длина, перепады высот и потери на трение, которые вызывают изменение давления в контуре масляного шланга.[9]
- Условия окружающей среды, такие как температура окружающей среды, солнечный свет, механическое воздействие, а также условия почвы или моря, которые могут повлиять на работу масляных шлангов.[13][6]
Для масляного шланга LayFlat из ТПУ при расчете требуемого рабочего давления важно учитывать импульсное давление и логику управления насосом. При использовании нефтяных шлангов для ротационного бурения, а также дроссельных и глухих шлангов необходимо следовать рекомендациям OEM и формальным расчетам пикового давления, чтобы избежать перегрузки системы.[14][12][4][3]
Даже масляный шланг с правильными характеристиками может преждевременно выйти из строя при неправильной установке или обращении. Поэтому на нефтяных вышках используются передовые методы прокладки, зажима и защиты каждого нефтяного шланга от внешних повреждений и чрезмерных механических напряжений.[4][6][9]
- Избегайте резких изгибов и перегибов, которые превышают минимальный радиус изгиба масляного шланга или приводят к скручиванию арматуры.[6][9]
- Используйте подходящие зажимы, подвески и опоры, чтобы выдерживать вес длинных масляных шлангов и снижать вибрационную усталость.[17][9]
- Держите масляный шланг вдали от острых кромок, сварочных брызг, горячих поверхностей или движущихся частей, которые могут порезать или перегреть крышку.[13][6]
- Обеспечьте достаточную длину и гибкость для перемещения оборудования, такого как верхние приводы и вертлюги, без чрезмерного растяжения масляного шланга.[17][4]
Для масляного шланга LayFlat из ТПУ осторожное обращение во время раскатывания и извлечения помогает сохранить покрытие и армирование шланга. Правильный выбор муфты и процедуры затяжки также жизненно важны для предотвращения утечек или поломок концевых соединений в любой системе масляных шлангов.[14][8][13][4]
Масляные шланги в сборе нуждаются в постоянном осмотре и плановых испытаниях для обеспечения безопасности и надежности во время бурения и добычи. Политика и стандарты оператора определяют, как часто каждый масляный шланг должен подвергаться визуальному осмотру, испытанию под давлением и в конечном итоге выводиться из эксплуатации.[8][4][6]
Ключевые шаги включают в себя:
- Проведение регулярных визуальных осмотров для выявления порезов, вздутий, вздутий, оголенной арматуры, коррозии металлических частей и любых просачиваний масла вдоль корпуса шланга.[6][9]
- Проверка концов, зажимов и предохранительных устройств масляного шланга на наличие признаков движения, деформации или износа.[4][8]
- Проведение периодических гидростатических испытаний при давлении, примерно в 1,5 раза превышающем номинальное рабочее давление, в соответствии со стандартами и инструкциями производителя.[4][6]
- Снятие с эксплуатации любого масляного шланга, который не прошел испытание или имеет структурные повреждения, даже если он еще не достиг номинального срока службы.[8][4]
Подробные записи технического обслуживания помогают операторам отслеживать, как долго находится в эксплуатации каждый масляный шланг, сколько испытаний под давлением он прошел и когда наступает необходимость замены. Такой упреждающий подход сокращает время незапланированных простоев и повышает профиль безопасности всей сети масляных шлангов на буровой установке и в полевых условиях.[9][6][8][4]
Не для каждой задачи по перекачке жидкости в нефтегазовой отрасли требуется вращающийся масляный шланг с номинальным давлением 5000 фунтов на квадратный дюйм или 7500 фунтов на квадратный дюйм. Во многих вспомогательных системах хорошо спроектированные масляные шланги LayFlat из ТПУ обеспечивают лучший баланс производительности, гибкости и стоимости.[5][12][13][4]
Типичные случаи использования масляного шланга LayFlat из ТПУ включают в себя:
- Дальнее водоснабжение и переброска пластовой воды между карьерами, резервуарами и очистными сооружениями.[12][13]
- Временные линии подачи топлива и масла для генераторов, насосов, транспортных средств и дозаправки судов.[15][16]
- Обходные линии, устройства аварийного переключения и временные сети, установленные во время технического обслуживания или реконфигурации на местах.[16][13]
Поскольку масляный шланг LayFlat из ТПУ легкий и компактный в намотке, он обеспечивает быстрое развертывание и извлечение, что особенно ценно в удаленных или быстро меняющихся проектах. Благодаря правильному классу давления и соединениям он становится универсальной частью модульной стратегии работы с жидкостями, основанной на типах масляных шлангов как высокого, так и среднего давления.[14][12][13]
Чтобы выбрать лучший масляный шланг LayFlat из ТПУ или дополнительную систему шлангов высокого давления, Sunmoon рекомендует клиентам четко определить давление и детали применения. Точные данные позволяют инженерам Sunmoon разрабатывать решения для масляных шлангов, которые удовлетворяют как запасам безопасности, так и эксплуатационным целям.[12][13]
Ключевая информация, которую необходимо предоставить, включает в себя:
- Требуемое рабочее давление, ожидаемые скачки давления и применимые стандарты для планируемой системы масляных шлангов.[9][4]
- Жидкая среда (вода, морская вода, рассол, буровой раствор на нефтяной основе, топливо или сырая нефть), а также температурный диапазон и любые особые химические воздействия на масляный шланг.[3][6]
- Желаемый диаметр шланга, длина каждой секции, общее расстояние передачи и ограничения компоновки, такие как изгибы или изменения высоты вдоль маршрута масляного шланга.[12][14]
- Факторы окружающей среды, включая климат, состояние грунта или морского дна, воздействие ультрафиолета и механические риски вокруг установки масляных шлангов.[16][13]
Обладая этой информацией, Sunmoon может предложить индивидуальные решения для масляных шлангов LayFlat из ТПУ и, при необходимости, порекомендовать, как интегрировать их с другими продуктами масляных шлангов высокого давления на месте. Клиенты по всему миру получают выгоду от поддержки на инженерном уровне, которая позволяет согласовать выбор масляных шлангов с производительностью насосов, графиками проектов и стратегиями долгосрочного технического обслуживания.[13][12]
Работа нефтяной вышки зависит от правильно подобранных систем масляных шлангов, которые соответствуют истинному рабочему давлению каждого бурения, заканчивания и вспомогательного применения. Ротационные, вибраторные и дросселирующие масляные шланги высокого давления могут работать при давлении 5 000–10 000 фунтов на квадратный дюйм или более на буровой установке, в то время как масляные шланги LayFlat из ТПУ от производителей, ориентированных на инженерные разработки, таких как Sunmoon, эффективно справляются с перекачкой воды, топлива и масла под средним давлением на большие расстояния. Понимая номинальное давление, конструкцию, стандарты, установку и техническое обслуживание, операторы могут выбрать правильный масляный шланг, повысить уровень безопасности и снизить общую стоимость владения во всей сети обработки жидкостей.[1][2][12][6][4][9]
Обычный масляный шланг для вращающегося бурения класса D обычно работает при рабочем давлении около 5000 фунтов на квадратный дюйм и испытательном давлении 10000 фунтов на квадратный дюйм. Конструкции масляных шлангов более высокого класса, такие как класс E, могут достигать рабочего давления около 7500 фунтов на квадратный дюйм и испытательного давления 15 000 фунтов на квадратный дюйм для более суровых скважин.[11][1][2]
В большинстве масляных шлангов для бурения используется соотношение рабочего давления и давления разрыва как минимум 2:1. Например, масляный шланг с номинальным давлением 7500 фунтов на квадратный дюйм обычно имеет предел прочности не менее 15000 фунтов на квадратный дюйм, что соответствует ожиданиям API 7K.[2][11][6][4]
Шланг LayFlat из ТПУ может служить масляным шлангом для многих задач по перекачке воды, рассола и различных видов топлива и масел, при условии, что он совместим с жидкостью и рассчитан на правильное давление. Он не заменяет масляный шланг для роторного бурения на давление 7 500–10 000 фунтов на квадратный дюйм, но дополняет системы высокого давления в контурах перекачки среднего давления.
Интервалы проверок и испытаний различаются в зависимости от стандартов и правил оператора, но многие руководства рекомендуют проводить гидростатические испытания масляных шлангов в сборе не реже одного раза в шесть месяцев или после крупных событий. Испытания обычно проводятся при давлении примерно в 1,5 раза превышающем рабочее давление масляного шланга на контролируемых объектах, а результаты протоколируются для отслеживания.[6][8][4]
Чтобы выбрать подходящий масляный шланг LayFlat из ТПУ или сопутствующее изделие от Sunmoon, операторы должны указать необходимое рабочее давление, тип жидкости, температуру, размер и длину шланга, а также условия окружающей среды. Имея полные данные, Sunmoon может разработать конфигурацию масляных шлангов, которая сочетает в себе безопасность, долговечность и эффективность развертывания для каждого проекта.[12][13]
