Выбор правильного размера гидравлического шланга имеет важное значение для производительности, эффективности и безопасности системы. Неправильный диаметр шланга может привести к потере давления, перегреву, шуму и преждевременному износу. В этом подробном руководстве рассматриваются ключевые принципы, методы определения размеров и практические советы, которые помогут вам выбрать идеальный гидравлический шланг для вашего применения.
Размер гидравлического шланга определяет способность шланга эффективно переносить жидкость под давлением. Это зависит от трех основных параметров: внутреннего диаметра (ID), внешнего диаметра (OD) и длины. Эти измерения определяют, сколько жидкости может пройти через шланг и насколько легко его проложить и установить.
- Внутренний диаметр (ID): контролирует поток и скорость жидкости.
- Наружный диаметр (НД): определяет совместимость прокладки и фитингов.
- Длина: влияет как на потерю давления, так и на реакцию системы.
Слишком маленький шланг ограничивает поток, повышает температуру и увеличивает нагрузку на систему, а шланг слишком большого размера приводит к замедлению работы и ненужным затратам.
Гидравлические системы полагаются на точное управление потоком. Использование шланга неправильного размера нарушает баланс давления и снижает эффективность. К основным преимуществам правильного выбора размера шланга относятся:
- Стабильная работа системы с минимальными потерями давления.
- Увеличенный срок службы шлангов и фитингов благодаря контролируемой скорости.
- Повышенная энергоэффективность и снижение нагрузки на насос.
- Снижение затрат на техническое обслуживание и время простоев из-за преждевременных отказов.
И наоборот, шланги меньшего размера могут вызвать перегрев, эрозию и разрывы, тогда как шланги слишком большого размера могут привести к потере энергии и снижению производительности машины.
Размеры шлангов обычно выражаются цифрами тире — стандартными цифрами, которые соответствуют внутреннему диаметру шланга с точностью до шестнадцатых долей дюйма.
Например:
-08 означает внутренний диаметр 8/16 дюйма (1/2 дюйма).
-12 означает внутренний диаметр 12/16 дюйма (3/4 дюйма).
Размер тире | Номинальный внутренний диаметр (дюймы) | Номинальный внутренний диаметр (мм) |
-03 | 16 марта | 4.8 |
-04 | 1/4 | 6.4 |
-06 | 3/8 | 9.5 |
-08 | 1/2 | 12.7 |
-10 | 5/8 | 15.9 |
-12 | 3/4 | 19.1 |
-16 | 1 | 25.4 |
-20 | 1 1/4 | 31.8 |
-24 | 1 1/2 | 38.1 |
-32 | 2 | 50.8 |
Всегда сверяйте эти значения с данными производителя, поскольку фактические размеры могут незначительно отличаться в зависимости от типа и конструкции шланга.
Выбор правильного гидравлического шланга предполагает понимание того, как взаимодействуют скорость потока, давление, длина и условия работы. Следующие элементы определяют идеальный размер шланга для вашей системы.
Расход и скорость являются основой выбора размера гидравлического шланга. Скорость жидкости должна находиться в рекомендуемых диапазонах:
- Линии давления: 10–15 футов/с (приблизительно 3–4,5 м/с).
- Обратные линии: 5–10 футов/с (около 1,5–3 м/с).
- Линии всасывания: 2–4 фута/с (0,6–1,2 м/с).
Если скорость слишком высока, это вызывает турбулентность, чрезмерное падение давления и истирание внутренней трубки. Если оно слишком низкое, система становится неэффективной и происходит перегрев.
Совет для профессионалов: используйте диаграмму расхода/скорости или онлайн-калькулятор размеров, чтобы определить оптимальный внутренний диаметр (ВД) для требуемой скорости потока.
Каждый шланг имеет номинальное рабочее давление, которое должно быть выше максимального рабочего давления системы, включая возможные скачки. Армирование шланга, такое как проволочная оплетка или спирали, определяет эту прочность. Всегда обеспечивайте запас прочности в соответствии со стандартами SAE и ISO.
Длина играет решающую роль в управлении потерей давления и подгонкой. Более длинные шланги увеличивают трение и снижают давление, а слишком короткие шланги могут натягивать фитинги и ограничивать гибкость.
При маршрутизации:
- Добавьте дополнительную длину для контуров движения, вибрации и обслуживания.
- Избегайте резких изгибов, скручивания и тесного контакта с острыми поверхностями.
- Соблюдайте зазоры, соответствующие требованиям к радиусу изгиба.
Каждый тип шланга имеет минимальный радиус изгиба — наименьшую кривую, с которой он может безопасно справиться. Изгиб ниже этого значения может привести к повреждению арматуры, утечкам или выходу из строя. Если пространство ограничено, выберите более гибкий шланг или отрегулируйте путь прокладки.
Факторы окружающей среды влияют на долговечность шланга и практичность его выбора:
- Температура: температура окружающей среды и жидкости влияет на долговечность шланга.
- Воздействие: УФ-излучение, озон, истирание и химикаты могут привести к повреждению покрытий шлангов.
- Тип жидкости: Обеспечьте совместимость жидкости и материала внутренней трубки.
Выбор правильных материалов обеспечивает оптимальную производительность в реальных условиях.
Следуйте этому структурированному процессу, чтобы определить правильный размер гидравлического шланга для любого применения.
Запишите скорость потока вашей системы (галлонов в минуту или л/мин), номинальное давление, тип жидкости и условия окружающей среды. Эта базовая информация определяет объем расчетов.
Определите допустимую скорость жидкости в зависимости от функции шланга (давление, всасывание или возврат). Сбалансированная скорость предотвращает турбулентность и обеспечивает эффективность.
Используя расход и скорость, рассчитайте необходимый внутренний диаметр (ID) или выберите его из таблицы производителя. Затем переведите идентификатор в размер тире.
Убедитесь, что номинальное давление выбранного шланга соответствует требованиям системы или превышает их. В противном случае выберите другую конструкцию шланга (например, двухжильный или четырехжильный спиральный) вместо того, чтобы просто увеличивать размер.
Спланируйте схему трассировки, убедитесь, что все изгибы соответствуют минимальным ограничениям радиуса, и добавьте допуск на перемещение или тепловое расширение.
Убедитесь, что выбранные фитинги соответствуют размеру перегородки шланга и соответствуют применимым стандартам SAE, ISO или EN. Неправильное соединение может привести к утечкам или разрыву шланга, даже если размер шланга технически правильный.
При замене шлангов на имеющемся оборудовании без документации используйте следующие методы идентификации:
- Прочтите схему: текст, напечатанный вдоль шланга, обычно указывает размер и номинальное давление.
- Осмотрите фитинги: фитинги часто имеют маркировку размеров или коды деталей.
- Измерьте вручную: если маркировка нечеткая, используйте штангенциркуль для измерения внутреннего и наружного диаметра.
- Ознакомьтесь с таблицами размеров: сравните измеренные данные со справочными таблицами, чтобы найти ближайший стандартный размер.
Эти шаги гарантируют правильную замену и совместимость различных шлангов в сборе.
Неправильный размер шланга приводит к измеримой неэффективности и сбоям системы. Например, машина, использующая напорные шланги недостаточного размера, может испытывать чрезмерный нагрев и эрозию из-за высокой скорости жидкости. И наоборот, слишком большие возвратные линии могут вызвать медленную реакцию привода и ненужный объем жидкости, что увеличивает стоимость системы. Точный расчет напрямую приводит к повышению надежности, безопасности и экономии средств.
Для точного определения размера и соблюдения требований всегда обращайтесь к действующим стандартам, таким как:
- Серия SAE 100R (стандарт США по конструкции и размеру шлангов).
- ISO 18752 и ISO 1436 (международные критерии испытаний и производительности).
- Серия EN 853 (Европейская классификация армированных типов шлангов).
Использование этих документов гарантирует, что выбранный вами шланг соответствует проверенным параметрам по давлению разрыва, радиусу изгиба и рабочей температуре.
Прежде чем утвердить или установить любой гидравлический шланг, убедитесь в следующем:
1. Расход и скорость находятся в рекомендуемых пределах.
2. Выбраны правильный внутренний диаметр (ID) и размер штриха.
3. Номинальное рабочее давление соответствует потребностям системы или превосходит их.
4. Длина и прокладка шланга обеспечивают безопасное перемещение и изгиб.
5. Минимальный радиус изгиба соблюдается при установке.
6. Фитинги соответствуют размеру и стандарту шланга.
7. Учитываются факторы окружающей среды и температуры.
Этот этап проверки помогает предотвратить большинство сбоев системы, связанных со шлангами.
Выбор правильного размера гидравлического шланга обеспечивает плавную работу, длительный срок службы и оптимальную производительность. Для сложных гидравлических систем, приложений с высоким давлением или особых материалов партнерство с профессиональным производителем шлангов может значительно снизить риски и повысить надежность.

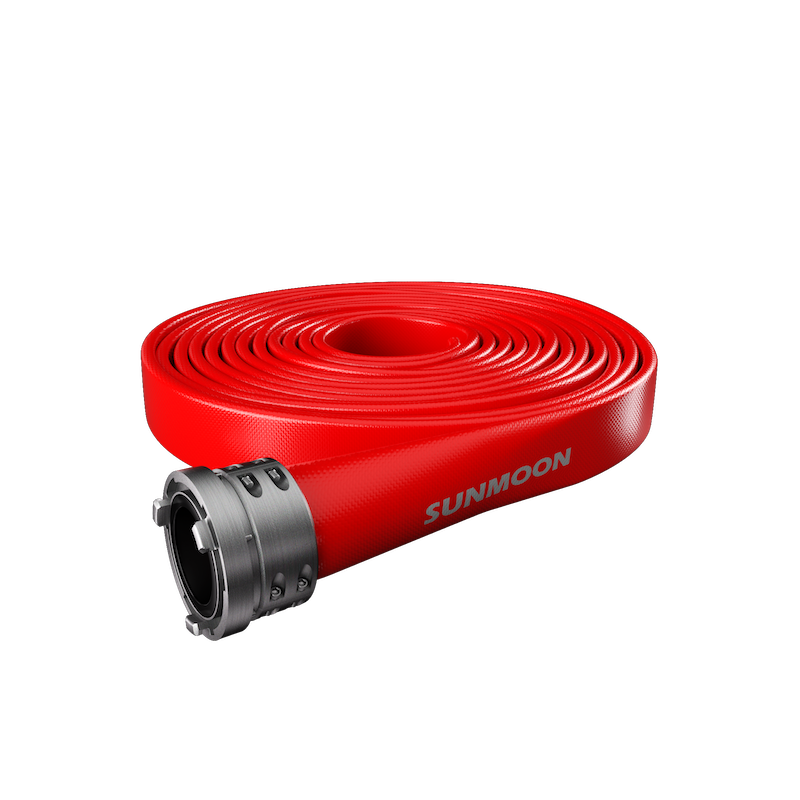

Sunmoon специализируется на инженерных исследованиях, производстве и глобальном распространении шлангов с плоской укладкой из ТПУ и гидравлических решений. Наши технические эксперты могут проанализировать вашу систему, порекомендовать правильные размеры и материалы, а также предоставить прочные, точно спроектированные шланги, рассчитанные на долгосрочную стабильность.
Свяжитесь с нашей командой инженеров сегодня , чтобы запросить техническую консультацию или индивидуальные рекомендации по размеру шланга для вашего следующего проекта.
Наиболее важным фактором является соответствие внутреннего диаметра (ID) расходу и требуемой скорости системы. Это обеспечивает минимальные потери давления и оптимальную эффективность жидкости.
Размер штриха равен внутреннему диаметру шланга, выраженному в шестнадцатых долях дюйма. Например, -08 соответствует 8/16 дюйма (1/2 дюйма), а -12 соответствует 12/16 дюйма (3/4 дюйма).
Нет. Превышение размера может привести к замедлению реакции и проблемам с маршрутизацией. Всегда выбирайте шланг наименьшего размера, который удовлетворяет требованиям по расходу, давлению и радиусу изгиба.
Измерьте внутренний и внешний диаметры штангенциркулем, отметьте все видимые маркировки фитингов и сопоставьте их со стандартными таблицами, чтобы подтвердить совместимый размер приборной панели.
Да. Более длинные шланги увеличивают трение и вызывают большее падение давления. При длительных пробегах рассмотрите возможность использования шланга большего внутреннего диаметра, чтобы минимизировать потери и сохранить эффективность.
