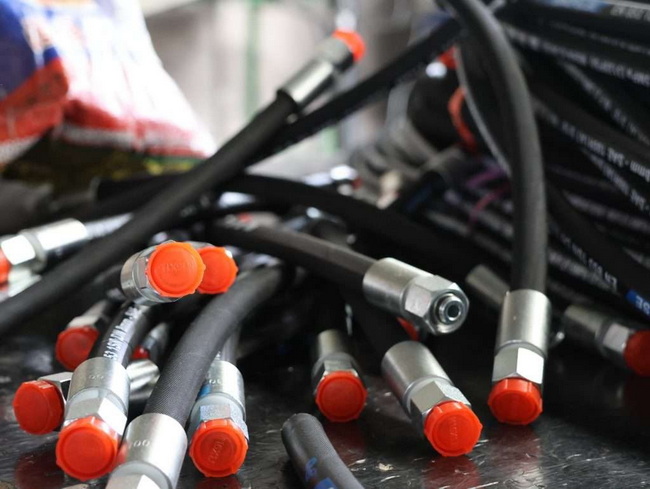

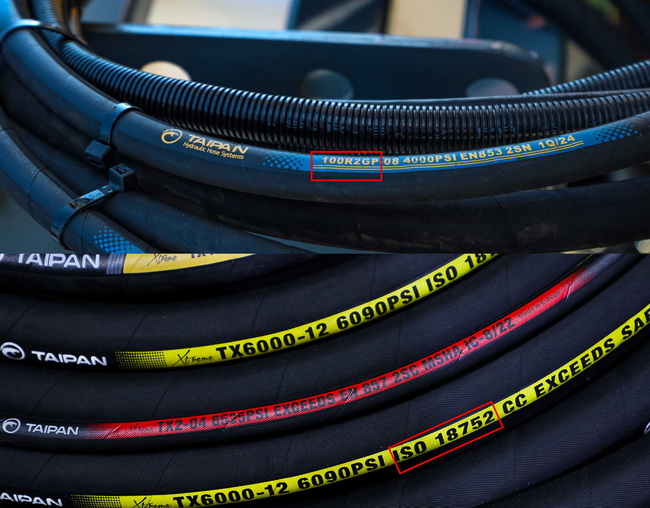

ISO 18752 — это глобальный стандарт, который классифицирует и тестирует гидравлические шланги на основе постоянного рабочего давления и импульсных характеристик, что делает выбор шлангов более быстрым, безопасным и более последовательным для различных применений. В этом руководстве подробно объясняется стандарт и показано, как использовать ISO 18752 в реальных проектах для повышения надежности, времени безотказной работы и эффективности обслуживания.

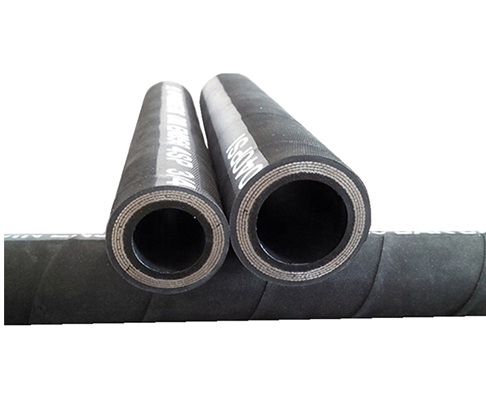

ISO 18752 — это международный стандарт для гидравлических шлангов и шлангов в сборе, армированных стальной проволокой или тканью, используемых с гидравлическими жидкостями на нефтяной основе. Он определяет технические требования, методы испытаний, характеристики размеров и показатели производительности, чтобы производители и пользователи во всем мире могли работать с едиными критериями.
В отличие от старых стандартов, в которых основное внимание уделяется конструкции шлангов, ISO 18752 ориентирован на постоянные номинальные значения давления для шлангов всех размеров в семействе. Это облегчает инженерам задачу подбора шлангов в соответствии с давлением и рабочими циклами системы без перерасчета для каждого диаметра.
Использование шлангов ISO 18752 помогает инженерам и группам технического обслуживания:
- Уменьшите количество ошибок при выборе, выбирая шланги на основе класса давления и степени импульса, а не сложных правил конструкции.
- Повышение безопасности и надежности, поскольку шланги тестируются на соответствие строгим требованиям по давлению, температуре, маслостойкости и старению.
- Стандартизировать глобальные закупки, поскольку стандарт ISO 18752 широко принят и признан на международных рынках.
Для OEM-производителей и системных интеграторов ISO 18752 также упрощает документацию и послепродажную поддержку, поскольку ожидания в отношении производительности четко определены и подтверждены.
ISO 18752 определяет десять классов максимального рабочего давления (МВД): от 3,5 МПа до 56 МПа (35–560 бар). Каждый класс давления применяется ко всему диапазону размеров данного семейства шлангов, что является ключевым отличием от многих стандартов DIN и SAE, где давление меняется в зависимости от размера.
Класс ISO 18752 | МВД (МПа) | МВД (бар) |
35 | 3.5 | 35 |
70 | 7 | 70 |
140 | 14 | 140 |
210 | 21 | 210 |
250 | 25 | 250 |
280 | 28 | 280 |
350 | 35 | 350 |
420 | 42 | 420 |
490 | 49 | 490 |
560 | 56 | 560 |
Эта концепция постоянного давления особенно полезна в:
- Мобильное оборудование со шлангами разных размеров, например экскаваторы, краны и карьерные самосвалы.
- Промышленные системы с длинными шлангами и несколькими ответвлениями, работающими при определенном давлении в системе.
ISO 18752 охватывает шланги номинальных размеров от 5 мм до 102 мм, но не каждый размер доступен для каждого класса давления. В стандартных таблицах «X» означает, что данный размер может соответствовать указанному классу, а «Н/Д» означает, что серия не может безопасно достичь этого давления.
В практическом плане:
- Меньшие размеры, например 5–12,5 мм, обычно доступны для большинства классов от 35 до 420 бар.
- Большие размеры, особенно свыше 63 мм, обычно ограничиваются более низкими классами из-за конструктивных ограничений и запасов прочности на разрыв.
Конструкторы всегда должны согласовать размер и класс, гарантируя, что выбранный шланг будет пригоден для необходимого уровня давления согласно стандартной таблице.
В стандарте ISO 18752 шланги подразделяются по классу импульсной устойчивости и типу конструкции. Это обеспечивает четкий способ адаптации шлангов к рабочим циклам, начиная от общепромышленного использования и заканчивая экстремально интенсивными циклами эксплуатации.
- Класс A: стандартные импульсные характеристики, подходят для эксплуатации в умеренных условиях.
- Класс B: более высокий импульсный срок службы по сравнению с классом A, часто используется для более требовательной промышленной и мобильной гидравлики.
- Класс C: устойчивость к высоким температурам и высоким импульсам, обычно используется для спиральных шлангов в тяжелых условиях эксплуатации.
- Класс D: очень высокий импульсный срок службы, рассчитан на тяжелые условия эксплуатации и длительный срок службы в условиях экстремального давления.
Каждая марка делится на стандартные и компактные варианты:
- AS, BS, CS = стандартные типы.
- AC, BC, CC, DC = компактные типы.
Стандартные шланги обычно имеют больший внешний диаметр и радиус изгиба, тогда как компактные шланги имеют меньший внешний диаметр и меньший радиус изгиба для установки в ограниченном пространстве.
ISO 18752 определяет минимальные импульсные циклы при определенных температурах и процентах максимального рабочего давления. Эти значения помогают инженерам оценить относительный срок службы шлангов при сложных циклах нагрузки.
Для плетеных шлангов:
- Класс А: 200 000 циклов при 133 % максимального рабочего давления при 100 °C.
- Класс B: 500 000 циклов при 133 % максимального рабочего давления при 100 °C.
Для спиральных шлангов:
- Класс C: 500 000 циклов при 120–133 % от максимального рабочего давления и температуре до 120 °C, в зависимости от класса.
- Класс D: 1 000 000 циклов при 133 % максимального рабочего давления при 120 °C.
В более высоких классах давления (350, 420, 490, 560) для шлангов класса C часто используется 120 % MWP вместо 133 % при импульсных испытаниях. Этот баланс отражает экстремальные нагрузки при очень высоких давлениях, но при этом гарантирует надежную работу.
Каждый класс давления связан с одной или несколькими комбинациями типов (например, AS, AC, CS, CC, DC), и стандарт четко показывает, где данный тип разрешен или неприменим.
В общем:
- Классы A и B (AS, AC, BS, BC) охватывают классы нижнего и среднего диапазона при давлении примерно до 420 бар.
- Класс C (CS, CC) начинается с давления 210 бар и распространяется на более высокие классы, при этом компактные типы CC доступны вплоть до самых высоких классов.
- Класс D (DC) предназначен для работы в диапазоне высокого давления и высоких импульсов от 210 до примерно 420 бар.
Такая структура помогает пользователям быстро отфильтровать подходящие семейства шлангов в зависимости от давления и режима работы.
ISO 18752 определяет несколько важнейших критериев производительности, которым должен соответствовать каждый соответствующий шланг.
Ключевые требования включают в себя:
- Устойчивость к давлению: Шланги должны безопасно выдерживать номинальное рабочее давление и выдерживать испытания на разрыв без разрыва.
- Температурная стойкость: рабочие характеристики должны сохраняться в указанных диапазонах температур, без сбоев при воздействии высоких или низких температур.
- Маслостойкость: трубка и крышка не должны разбухать, размягчаться или растрескиваться под воздействием гидравлических масел.
- Устойчивость к старению: соединения должны со временем противостоять факторам окружающей среды, таким как ультрафиолет, озон и погодные условия.
- Точность размеров: внутренний и внешний диаметр, концентричность и минимальный радиус изгиба строго контролируются для каждого класса и марки.
Эти требования гарантируют, что шланги ISO 18752 подходят для сложных гидравлических сред, где безопасность и время безотказной работы имеют решающее значение.
В то время как стандарты DIN и SAE классифицируют шланги в основном по конструкции (например, количеству оплеток или спиралей) и рабочему давлению в зависимости от размера, в ISO 18752 используется подход к постоянному давлению, основанный на характеристиках.
Ключевые отличия:
- ISO 18752 обеспечивает одинаковое номинальное давление для семейства шлангов всех размеров.
- Во многих стандартах DIN и SAE указано, что рабочее давление снижается с увеличением размера шланга.
- В стандарте ISO 18752 особое внимание уделяется импульсным характеристикам, температуре и классам нагрузки A–D.
- В документах DIN и SAE часто больше внимания уделяется описанию конструкции и базовым испытаниям под давлением.
ISO 18752 может упростить проектирование современного оборудования, особенно на глобальных платформах, которые должны иметь общие спецификации шлангов для разных регионов и поставщиков.
Чтобы эффективно и безопасно выбрать шланг ISO 18752, следуйте четкому пошаговому процессу.
- Определите максимальное рабочее давление вашей гидравлической системы.
- Выберите класс ISO (например, 210, 280, 350 бар), который равен или превышает это максимальное рабочее давление.
- Используйте марки A или B для общепромышленных и умеренно требовательных применений.
- Выбирайте классы C или D для многоцикловых, ударных или высокотемпературных систем, требующих длительного импульсного срока службы, таких как горнодобывающая или тяжелая строительная техника.
- Используйте компактные типы (AC, BC, CC, DC), где требуется меньший внешний диаметр и более плотная прокладка.
- В открытых установках с большим пространством стандартных типов (AS, BS, CS) может быть достаточно, и с ними будет проще обращаться.
- Обратитесь к таблицам номинальных размеров, чтобы убедиться, что требуемый диаметр доступен для выбранного класса и марки.
- Избегайте комбинаций, отмеченных как неприменимые, даже если теоретически расчеты давления кажутся приемлемыми.
- Убедитесь, что материалы шлангов совместимы с типом жидкости, включая любые добавки.
- Проверьте диапазоны температур окружающей среды и жидкости, а также механические факторы, такие как вибрация, движение и путь прокладки.
Этот структурированный метод снижает риск неправильной спецификации шлангов и помогает продлить срок их службы в полевых условиях.
Типичный производитель, ориентированный на стандарт ISO 18752, может предложить полную серию, охватывающую классы A, B, C и D для поддержки различных уровней применения. Проектирование, производство и тестирование продукции соответствуют требованиям ISO 18752, что часто подтверждается сертификатами управления качеством.
Такое портфолио обычно включает в себя:
- Шланги с оплеткой классов A и B: соответствуют уровням импульсов AS, AC, BS и BC и совместимы с широко используемыми стандартами на шланги с оплеткой.
- Спиральные и высокоимпульсные шланги классов C и D: соответствуют уровням CS, CC, DC и соответствуют стандартам спиральных шлангов высокого давления.
Этот тип сопоставления продуктов помогает пользователям перейти от устаревших ссылок SAE и DIN к семействам ISO 18752, сохраняя при этом или улучшая производительность системы.
Компактные гидравлические шланги имеют уменьшенный внешний диаметр и меньший минимальный радиус изгиба, что делает их идеальными для современного компактного оборудования и плотных гидравлических силовых агрегатов.
Типичные характеристики компактных шлангов включают в себя:
- Меньший внешний диаметр позволяет прокладывать больше шлангов в одном и том же пространстве.
- Меньший радиус изгиба, что обеспечивает более короткие длины шлангов и более чистую прокладку.
- Хорошая гибкость, упрощающая установку и снижающая механическое напряжение на фитингах.
Компактные конструкции шлангов, соответствующие характеристикам типа AC согласно ISO 18752, часто используются там, где пространство является критическим ограничением, но по-прежнему требуется надежная работа по давлению.
В сверхгибких гидравлических шлангах используется оптимизированное армирование и более тонкие внешние резиновые слои для повышения гибкости и уменьшения радиуса изгиба. Это упрощает установку и повышает динамические характеристики при перемещении.
Ключевые преимущества:
- Повышенная гибкость для приложений с частыми движениями, таких как робототехника, подъемные платформы и шарнирно-сочлененные стрелы.
- Сокращение расхода материалов, особенно в конструкциях, в которых используется меньше резины, что может быть относительно более экологичным.
- Расширенные возможности прокладки, обеспечивающие более эргономичную и эффективную прокладку шлангов.
Кроме того, поддержание типичного коэффициента безопасности, например, 4:1 между разрывным и рабочим давлением, гарантирует, что эти шланги обеспечивают гибкость и высокий запас прочности.
Для пользователей и разработчиков систем ценность ISO 18752 значительно возрастает в сочетании с надежными системами качества производства.
Важные сигналы надежности включают в себя:
- Системы управления качеством, сертифицированные по стандарту ISO 9001, обеспечивающие согласованность процессов от сырья до окончательной проверки.
- Сертификаты продукции, такие как CE и отраслевые разрешения, подтверждающие соответствие требованиям безопасности и производительности.
- Документированные испытания, включая испытания на давление, импульсы и старение в соответствии с требованиями ISO 18752.
Некоторые производители также предлагают выгодные цены на длинные непрерывные рулоны, например рулоны длиной более 500 м, что позволяет уменьшить количество стыков, упростить установку и свести к минимуму потенциальные места утечек.
Использование гидравлических шлангов, соответствующих стандарту ISO 18752, является стратегическим способом стандартизации классов давления, упрощения глобальных спецификаций и повышения надежности системы. Выбрав правильное сочетание класса, марки и типа, проектировщики могут лучше контролировать риски, оптимизировать прокладку шлангов и продлить срок службы в реальных условиях эксплуатации.
Если ваши проекты связаны с высоким рабочим давлением, компактной прокладкой или требовательными рабочими циклами, сейчас самое время пересмотреть стандарты шлангов и перейти на подход, основанный на ISO 18752. Сотрудничайте с опытным производителем шлангов или техническим партнером, чтобы проверить ваши текущие установки, определить возможности улучшения и выбрать идеальные семейства шлангов ISO 18752 для вашего оборудования.
Свяжитесь с нами, чтобы получить больше информации!
Основное преимущество стандарта ISO 18752 заключается в том, что он ориентирован на постоянное рабочее давление во всех размерах семейства рукавов в сочетании с четкими импульсными классами. Это значительно упрощает выбор шлангов по сравнению со многими стандартами, зависящими от размера, и помогает проектировщикам поддерживать постоянный запас прочности во всей системе.
Выбирайте классы A или B для применений общего назначения и с умеренными требованиями, где импульсные циклы и температуры находятся в стандартных пределах. Выбирайте марки C или D для применений с высоким давлением, высокой температурой или большим циклом работы, особенно в тяжелонагруженном мобильном или промышленном оборудовании, где увеличенный импульсный срок службы и долговечность имеют решающее значение.
Компактные типы шлангов являются лучшим выбором, когда пространство для установки ограничено или когда вам нужен меньший радиус изгиба, например, в компактной мобильной технике, в плотных гидравлических станциях или в проектах модернизации. Они помогают уменьшить беспорядок, улучшить доступность и обеспечить более эффективную маршрутизацию без ущерба для производительности.
Многие семейства шлангов ISO 18752 могут быть сопоставлены с распространенными конструкциями шлангов SAE и DIN, особенно для плетеных и спиральных конструкций. Это позволяет осуществить постепенный переход, при котором вы согласуете новые проекты и программы замены с ISO 18752, сохраняя при этом знакомые ссылочные коды в течение периода перехода.
Ищите поставщиков, имеющих сертификат ISO 9001, соответствующие региональные разрешения и, при необходимости, отраслевые сертификаты, например стандарты горнодобывающей промышленности или промышленной безопасности. Эти полномочия указывают на то, что производитель следует документированным процессам, проводит регулярное тестирование и может обеспечить отслеживаемость и поддержку на протяжении всего жизненного цикла продукта.
