● Основные технические различия между JIC и JIS.
>> Угол раструба и метод уплотнения
● JIC и JIS: параллельное сравнение.
● Взаимозаменяемость и использование адаптеров
● Сценарии применения и руководство по выбору.
>> Когда обычно предпочтительнее фитинги JIC
>> Когда обычно предпочтительнее фитинги JIS
● Контрольный список идентификации полей.
● Типичные ошибки и меры их предотвращения.
>> 1. Совместимы ли фитинги JIC и JIS?
>> 2. Что лучше для систем высокого давления: JIC или JIS
>> 3. Как быстро определить, соответствует ли фитинг стандарту JIC или JIS?
>> 4. Можно ли переоборудовать гидравлическую систему на базе JIS в JIC?
>> 5. Почему фитинги JIS так распространены на японском и корейском оборудовании
● Цитаты:
Выбор между фитингами JIC и фитингами JIS напрямую влияет на безопасность системы, предотвращение утечек, затраты на техническое обслуживание и доступность запчастей по всему миру. Это усовершенствованное руководство содержит четкое и удобное для пользователя сравнение, позволяющее инженерам, покупателям и специалистам по техническому обслуживанию принимать точные и уверенные решения в отношении гидравлических шланговых систем .[1][2][3]
Фитинги JIC — это гидравлические развальцовочные фитинги, широко используемые в системах высокого давления в Северной Америке и во всем мире. Они определяются такими стандартами, как SAE J514 и MIL-DTL-18866, которые определяют размеры, материалы и требования к производительности.[2][4][1]
Ключевые характеристики:[4][5][1]
- Уплотняющая поверхность металл-металл с раструбом 37 градусов
- Дюймовая резьба UN/UNF соответствует наружному диаметру трубки
- Три компонента: корпус, накидная гайка и втулка.
- Распространено в жидкостных, топливных системах и системах высокого давления.
Эти особенности делают фитинги JIC подходящими для оборудования, требующего надежного уплотнения под высоким давлением и частой сборки или технического обслуживания.[1][2][4]
Фитинги JIS разработаны в соответствии с японскими промышленными стандартами, обычно JIS B8363 для гидравлических систем. Они широко используются на японском и корейском оборудовании, а также на заводах, построенных по метрическим спецификациям.[6][3][1]
Ключевые характеристики:[3][6][1]
- Посадочная поверхность под углом 30 градусов на многих разъемах шлангов и трубок
- Резьба BSPP/BSPT или метрическая, в зависимости от типа фитинга
- Оптимизирован для метрических гидравлических систем и портов JIS.
- Распространен в строительной технике, станках и промышленной автоматизации.
Эти фитинги помогают обеспечить надежную герметизацию и легкую замену оборудования, изготовленного в соответствии со стандартами JIS.[6][3][1]
Понимание структурных и стандартных различий необходимо для предотвращения утечек и несоответствия компонентов.[2][1][6]

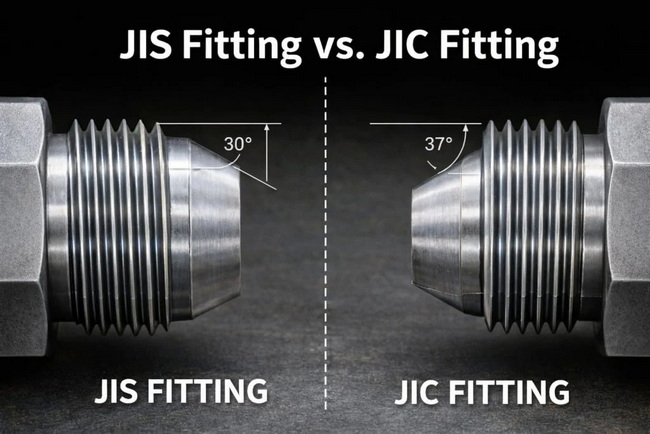

- В фитингах JIC используется посадочная поверхность с раструбом под углом 37 градусов, что обеспечивает надежное уплотнение металла по металлу под высоким давлением.[4][1][2]
- В фитингах JIS обычно используется раструб под углом 30 градусов, что обеспечивает надежное уплотнение для применений при умеренном и высоком давлении в системах на основе JIS.[7][3][6]
Разница в угле расширения означает, что уплотнительные поверхности не совпадают, даже если резьба кажется одинаковой.[1][2]
- В фитингах JIC используется дюймовая резьба UN/UNF, соответствующая стандартам SAE.[2][4][1]
- В фитингах JIS используется резьба BSPP/BSPT или метрическая резьба в соответствии с японскими стандартами, такими как JIS B8363.[8][3][6][1]
Поскольку тип и шаг резьбы различаются, смешивание двух стандартов может привести к образованию поперечной резьбы и снижению эффективности уплотнения.[9][1][2]
В таблице ниже приведены наиболее важные инженерные и практические различия.[3][6][4][1][2]
Аспект | JIC Фитинги | JIS Фитинги |
Стандарты | SAE J514, MIL-DTL-18866. | JIS B8363 и соответствующие гидравлические стандарты JIS. |
Угол раскрытия | Сиденье «металл по металлу» с углом наклона 37 градусов. | Раструб на 30 градусов на многих концах шлангов и трубок. |
Тип резьбы | Дюймовая резьба UN/UNF. | BSPP/BSPT или метрическая резьба по сериям. |
Типичный регион | Северная Америка и глобальные системы на базе SAE. | Япония, Корея и промышленные рынки, основанные на JIS. |
Диапазон давления | Подходит для систем высокого давления, часто вплоть до очень высоких номинальных значений при подходящих размерах. | Напряженные условия от умеренного до высокого, обычно ниже, чем высшие рейтинги JIC. |
Приложения | Гидравлическая энергетика, мобильная гидравлика, топливные системы, контрольные точки. | Строительная техника, станки, заводская гидравлика. |
Измерение | Размеры штрихов связаны с наружным диаметром трубки и количеством резьбы на дюйм. | Метрическая маркировка размеров или BSP, часто в миллиметрах. |
Взаимозаменяемость | Не взаимозаменяемы напрямую с JIS из-за различий в углах и резьбе. | Также не является прямой взаимозаменяемостью; необходимы адаптеры. |
Фитинги JIC и JIS не являются взаимозаменяемыми напрямую, поскольку различаются угол раструба и форма резьбы. Любая попытка соединить их напрямую может привести к плохой посадке, повреждению резьбы и преждевременной утечке или выходу из строя.[10][9][1][2]
Если оба стандарта присутствуют в одной системе, требуются специально разработанные адаптеры:[9][1][2]
- Переходники должны соответствовать геометрии посадочного места от 37 до 30 градусов.
- Концы резьбы должны правильно переходить из UN/UNF в BSPP/BSPT или метрическую систему.
- Номинальные значения давления адаптеров должны быть проверены для данной системы.
Использование соответствующих адаптеров позволяет сохранить целостность уплотнения и соответствие соответствующим стандартам.[3][1][2]
Выбор правильного стандарта зависит от происхождения оборудования, уровня давления и стратегии долгосрочного обслуживания.[1][2][3]
Фитинги JIC обычно выбираются в следующих случаях:[5][4][2][1]
- Системы работают при очень высоком давлении в мобильной или промышленной гидравлике.
- Оборудование и компоненты соответствуют стандартам проектирования SAE или Северной Америки.
- Важна глобальная доступность сменных фитингов.
- В гидравлических цепях необходимы диагностические порты и тестовые соединения.
Это делает их практичными для сельскохозяйственных машин, горнодобывающего оборудования и многих промышленных энергоблоков.[5][4][2]
Фитинги JIS обычно предпочтительнее, если:[6][2][3][1]
- Обслуживание японского или корейского строительного и промышленного оборудования.
- Установки соответствуют гидравлическим стандартам, основанным на метрических показателях.
- OEM-машины поставляются с портами JIS и документацией.
- Операторы хотят, чтобы метрическая резьба была одинаковой для всего оборудования и запасных частей.
Они являются стандартным выбором для экскаваторов, погрузчиков и заводских линий, произведенных в Японии или Корее.[3][1]
Точная идентификация предотвращает заказ неправильных деталей и позволяет избежать незапланированных простоев.[11][1][3]
Шаги быстрой идентификации:[11][1][3]
- Измерьте угол раскрытия с помощью щупа или компаратора.
- Проверьте тип и шаг резьбы с помощью резьбомера.
- Обратите внимание на происхождение оборудования и язык документации.
- Сравните измерения с диаграммами JIC и JIS вашего поставщика.
Четкая маркировка контейнеров и отмеченные места хранения еще больше уменьшают смешивание стандартов в мастерских по техническому обслуживанию.[1][3]
Смешивание стандартов может привести к тонким и дорогостоящим сбоям в гидравлических системах.[9][2][1]
К частым ошибкам относятся:[2][9][1]
- При условии, что похожие на вид фитинги являются взаимозаменяемыми.
- Принудительное использование резьбы UNF в портах BSPP или метрических портах.
- Объединение 37-градусных и 30-градусных сидений в одном шарнире
- Повторное использование поврежденных концов трубок с развальцовкой или деформированных гаек.
Рекомендуемые профилактические меры:[2][3][1]
- Перед сборкой проверьте угол седла и резьбу.
- Используйте номинальные адаптеры, а не навязывайте несовпадающие соединения.
- Замените изношенные конусные гайки, втулки и конусы трубок.
- Разделяйте детали JIC и JIS на складе и четко маркируйте их.
Выбор правильного стандарта фитинга имеет важное значение для предотвращения утечек, доработок и дорогостоящих простоев гидравлических систем. Для проектов, которые также требуют прочных шлангов с плоской укладкой из ТПУ, адаптированных к интерфейсам JIC или JIS, важно работать с производителем, ориентированным на инженерные разработки, который понимает как стандарты, так и реальные условия эксплуатации.[3][2][1]
Обсудите давление в вашей системе, региональные стандарты и комплектацию оборудования с командой специалистов , которая сможет порекомендовать подходящие фитинги, спроектировать совместимые шланговые сборки и обеспечить надежную доставку по всему миру. Используйте контактную форму или запросите ценовое предложение, чтобы получить индивидуальное решение для вашего следующего гидравлического проекта.
Нет, фитинги JIC и JIS несовместимы напрямую, поскольку их углы раструба, типы резьбы и шаг резьбы различны и для безопасного соединения требуются адаптеры.[9][2][1]
Фитинги JIC, как правило, предпочитаются в приложениях с очень высоким давлением благодаря их конструкции с раструбом 37 градусов и высоким номинальным давлениям во многих размерах и материалах.[4][2][1]
Проверьте угол раструба с помощью калибра и измерьте тип резьбы; Расширение 37 градусов для резьб UNF указывает на JIC, а расширение 30 градусов для резьб BSPP, BSPT или метрической резьбы указывает на JIS.[8][6][3][1]
Преобразование возможно с использованием адаптеров JIS–JIC и совместимых шлангов с правильными характеристиками, но перед внесением изменений необходимо проверить номинальное давление, геометрию уплотнения и соответствие стандартам.[2][3][1]
Они широко используются, поскольку японские промышленные стандарты регулируют конструкцию многих гидравлических компонентов и машин, производимых в Японии и Корее, и эти стандарты определяют фитинги типа JIS.[6][3][1]
