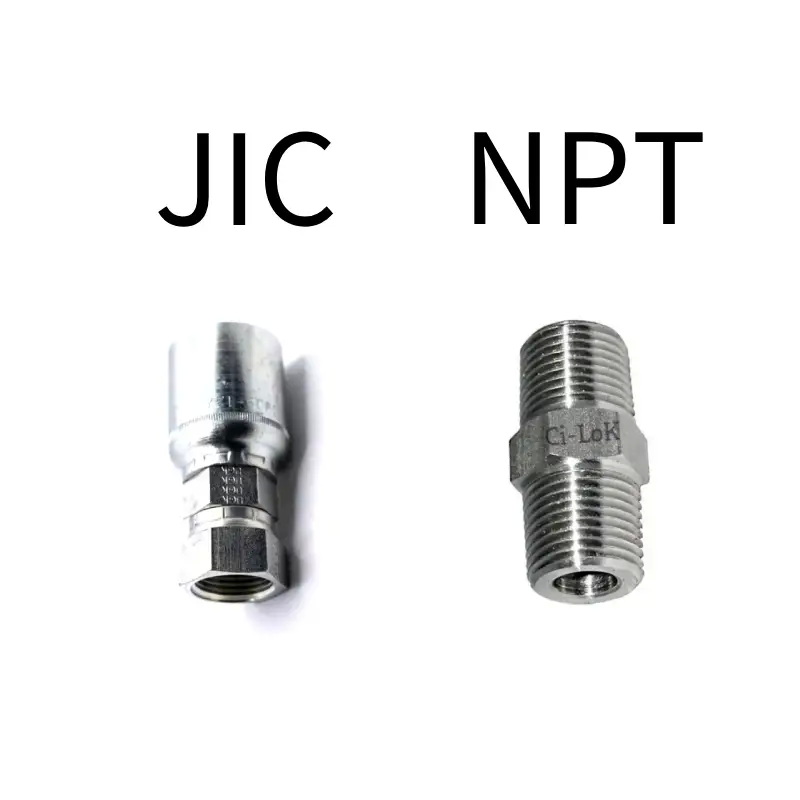

Выбор между фитингами JIC и фитингами NPT является важным проектным решением, которое влияет на риск утечек, рабочее давление, долгосрочную надежность и затраты на техническое обслуживание гидравлических и промышленных жидкостных систем. Это руководство предлагает четкую, структурированную основу для сравнения и практического выбора, которая поможет инженерам, покупателям и группам технического обслуживания сделать уверенный выбор для реальных применений шлангов .
Фитинги JIC (фитинги Объединенного отраслевого совета) представляют собой фитинги с развальцовкой 37°, соответствующие стандарту SAE J514 и широко используемые в гидравлических системах среднего и высокого давления. Они обеспечивают уплотнение металл-металл на поверхности раструба, что особенно ценно в системах, подверженных пульсациям давления и вибрации.
В фитингах JIC используется прямая резьба UNF в сочетании с коническим седлом под углом 37° на конце фитинга. Уплотнение располагается между охватывающим раструбом и охватывающим седлом, а не вдоль резьбы, что упрощает поиск и устранение утечек.
- Седло конуса с развальцовкой 37° для уплотнения металл-металл.
- Прямая резьба UNF изготовлена с допусками 2A/2B для обеспечения взаимозаменяемости.
- Распространенные материалы: углеродистая сталь, нержавеющая сталь, латунь и никелированные сплавы для устойчивости к коррозии.
Варианты геометрии и материалов фитингов JIC подходят для сложных гидравлических условий, где важны стабильность и точность. При правильном выборе и сборке они обеспечивают надежную герметизацию и возможность повторного использования.
- Типичный диапазон давления: примерно 7–34,5 МПа (1000–5000 фунтов на квадратный дюйм), в зависимости от размера и материала.
- Хорошие характеристики утечки благодаря контролируемому контакту на раструбе.
- Повторное отключение возможно, если уплотнительные поверхности останутся неповрежденными и чистыми.
В фитингах NPT (национальная трубная резьба) используется коническая трубная резьба 60°, и они обычно используются в жидкостных и газовых системах с низким и средним давлением. Они популярны в общей сантехнике, воздухопроводах и многих промышленных соединениях.
Фитинги NPT основаны на натяге резьбы и герметике для создания герметичного соединения. Эта конструкция проста и экономична, но более чувствительна к крутящему моменту и технике сборки.
- Коническая наружная и внутренняя резьба 60°, которые слипаются при затягивании.
- Герметизация достигается за счет натяга металлической резьбы и ленты из ПТФЭ или жидкого герметика.
- Материалы включают черный чугун, латунь, сталь и нержавеющую сталь для различных условий эксплуатации.
Фитинги NPT широко распространены там, где давление умеренное, незначительные просачивания можно контролировать, а высокие гидравлические характеристики не являются обязательными. Однако они более уязвимы к повреждениям в результате неправильной установки.
- Хорошо подходит для применений с низким и средним давлением без сильной вибрации.
- Более низкая стоимость компонентов, но долгосрочные утечки более вероятны, если герметик и крутящий момент не контролируются тщательно.
- Чрезмерная затяжка может привести к растрескиванию отверстий и деформации резьбы, особенно в мягких металлах и литых компонентах.

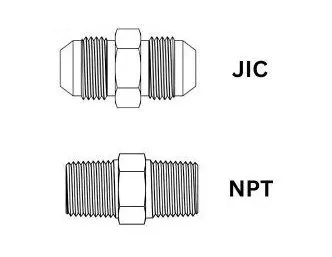

Понимание структурных и функциональных различий между фитингами JIC и NPT имеет важное значение для проектирования безопасных и надежных систем. В следующей таблице приведены их основные характеристики для облегчения быстрого выбора и спецификации.
Аспект | JIC Фитинги | Фитинги NPT |
Тип уплотнения | Уплотнение седла с раструбом 37° «металл по металлу» | Коническая резьба с натягом плюс герметик |
Тип резьбы | UNF прямая резьба (2A/2B) | Коническая трубная резьба 60° |
Типичное использование давления | Гидравлические системы среднего и высокого давления | Системы низкого и среднего давления |
Требуется герметик | В стандартной конструкции дополнительный герметик не требуется. | Обычно требуется лента из ПТФЭ или жидкий герметик. |
Устойчивость к вибрации | Хорошо, хорошо подходит для мобильной гидравлики | Ниже; резьба может ослабнуть под действием вибрации |
Многоразовое использование | Высокий, если раструбные поверхности остаются неповрежденными | Ограниченный; нитки могут истираться или деформироваться |
Риск чрезмерного затягивания | Может повредить седло раструба. | Более высокий риск появления трещин в портах и повреждения резьбы. |
Расходы | Как правило, более высокая стоимость единицы продукции | Как правило, более низкая стоимость единицы продукции |
Общие приложения | Гидравлическое оборудование, аэрокосмическая промышленность, промышленное оборудование | Сантехника, воздуховоды, инженерные коммуникации |
Взаимозаменяемость | Не взаимозаменяем с трубной резьбой. | Не взаимозаменяем с раструбной резьбой. |
Требования приложения часто определяют, является ли JIC или NPT более подходящим вариантом. Учет давления в системе, уровня вибрации, типа носителя и стратегии обслуживания помогает снизить затраты и риски в течение срока службы.
Фитинги JIC выбираются для систем, где требуется стабильное уплотнение и точная работа в сложных условиях эксплуатации. Они особенно полезны в условиях сильных механических нагрузок или частого технического обслуживания.
- Мобильная гидравлическая техника, такая как строительная и сельскохозяйственная техника.
- Промышленные прессы, литьевое оборудование и другое оборудование с высоким давлением в системе.
- Гидравлические подсистемы аэрокосмической и автомобильной промышленности, требующие надежной и повторяемой сборки.
Фитинги NPT часто используются в условиях общего назначения, где давление умеренное, а стоимость высока. Их широкая доступность и знание установщиками являются основными практическими преимуществами.
- Коммунальный воздух, вода и некритические технологические линии на промышленных объектах.
- Общие сантехнические и строительные услуги, где стандартными являются соединения NPT, соответствующие нормам.
- Статические трубопроводы проложены с ограниченной вибрацией и относительно низкой частотой технического обслуживания.
Понимание того, почему фитинги выходят из строя, помогает инженерам и техническим специалистам создавать более надежные системы и процедуры обслуживания. Профилактические меры часто просты, но очень эффективны.
Фитинги JIC в первую очередь выходят из строя, когда раструбное уплотнение повреждено или неправильно нагружено во время сборки. Небольшие дефекты поверхности или чрезмерный момент затяжки могут существенно снизить надежность уплотнения.
- Чрезмерная затяжка сплющивает или деформирует конус 37°, ухудшая качество контакта и со временем вызывая утечки.
- Царапины, загрязнения или несоосность раструбных поверхностей мешают полной посадке металл по металлу.
Фитинги NPT в основном выходят из строя из-за неправильного момента затяжки, неподходящих или поврежденных герметиков или повреждения резьбы. Их коническая конструкция делает их более чувствительными к чрезмерной затяжке, чем многие альтернативы с прямой резьбой.
- Треснутые порты и фитинги при приложении чрезмерного крутящего момента к конической резьбе.
- Хроническая просачивание швов при отсутствии, несовместимости или неправильном нанесении герметика.
Точная идентификация в полевых условиях предотвращает пересечение резьбы, повреждение портов и небезопасные сборки. Простого сочетания визуального осмотра и измерения обычно достаточно, чтобы отличить стандарты.
Технические специалисты могут быстро определить тип резьбы, выполнив несколько основных этапов проверки. Такой подход позволяет избежать попыток сборки методом проб и ошибок, которые часто приводят к повреждению компонентов.
- Фитинги JIC имеют прямую резьбу и видимое коническое седло под углом 37° на конце фитинга с наружной резьбой.
- Фитинги NPT имеют коническую резьбу, диаметр которой меняется по длине, и не имеют раструбного седла.
- С помощью штангенциркуля и резьбомеров проверьте, является ли резьба прямой UNF (JIC) или конической трубной (NPT).
Попытки применить несоответствующие стандарты являются частой причиной утечек и отказов компонентов. Приложение чрезмерного крутящего момента для начала соединения является убедительным признаком того, что типы резьбы несовместимы.
- Если установка вручную не запускается, остановитесь и подтвердите стандарт, прежде чем продолжить.
- При необходимости используйте специальные адаптеры, предназначенные для перехода между различными стандартами.
Правильная сборка так же важна, как и правильный выбор, когда речь идет о герметичных и ремонтопригодных системах. Простое процедурное управление значительно увеличивает срок службы и безопасность.
Соединения JIC выигрывают от контролируемого крутящего момента и чистых, неповрежденных уплотняющих поверхностей. Внимание к базовой подготовке часто предотвращает долгосрочные проблемы с утечками.
- Осмотрите раструбные поверхности на наличие царапин, вмятин и загрязнений и очистите их безворсовыми материалами перед сборкой.
- Затяните в соответствии с рекомендациями производителя по моменту затяжки, обычно используя метод «затягивание вручную плюс лыски», а не догадки.
Соединения NPT во многом зависят от правильного нанесения герметика и контроля крутящего момента. Небольшие отклонения от рекомендуемых практик приводят к утечкам или механическим повреждениям.
- Нанесите правильный тип герметика в контролируемом количестве, не допуская попадания излишков в путь потока жидкости.
- Затягивайте постепенно, соблюдая рекомендованные обороты, а не вручную, чтобы избежать растрескивания портов или деформации резьбы.
Оценка фитингов исключительно по цене за единицу может скрыть значительные затраты в течение срока службы. Более широкий взгляд, включающий время простоя, потери жидкости и трудозатраты на техническое обслуживание, дает более точную картину.
Каждый выбор фитинга уравновешивает первоначальные затраты и текущие потребности в обслуживании. Различные приложения будут оправдывать разные компромиссы.
- Более дешевые фитинги могут со временем увеличить расходы, если протечки и доработки происходят часто.
- Фитинги с более высокими характеристиками могут сократить незапланированные остановки и затраты, связанные с разливами, особенно в критических гидравлических контурах.
Утечка жидкости — это не только проблема технического обслуживания; это также может представлять угрозу для безопасности и окружающей среды. Стандарты соединений с контролируемыми, проверяемыми уплотнительными поверхностями помогают снизить эти риски.
- Прочное уплотнение и повышенная виброустойчивость снижают вероятность внезапных сбоев в сложных условиях.
- Согласованные стандарты для всего парка оборудования упрощают хранение запасных частей и оптимизируют процедуры обслуживания.
Структурированный процесс принятия решений уменьшает количество догадок и поддерживает согласованность спецификаций для всех проектов. Следующие пункты можно преобразовать в четкую последовательность действий на странице или контрольный список для дизайнеров и покупателей.
- Определить рабочее давление и условия максимального помпажа.
- Оценить вибрацию, ударную нагрузку и характеристики рабочего цикла.
- Подтвердите тип жидкости и ее совместимость с металлами и герметиками.
- Обеспечьте доступность для осмотра, затяжки и повторной сборки.
- Сравните стоимость и риск в течение всего срока службы, а не сосредотачивайтесь только на цене компонентов.
Применение этого контрольного списка помогает согласовать выбор фитинга с требованиями к производительности, безопасности и бюджету для каждой конкретной системы.
Если ваша команда планирует, модернизирует или устраняет неполадки в гидравлической или жидкостной системе и нуждается в четких рекомендациях по фитингам для конкретного применения, сейчас идеальное время для привлечения партнера-специалиста. Обратитесь к технической команде, которая проверит ваши требования к давлению, средам, окружающей среде и техническому обслуживанию, а затем поможет вам выбрать наиболее подходящие фитинги, адаптеры и шланговые сборки для безопасной, эффективной и герметичной работы.
Нет, в этих фитингах используются разные формы резьбы и концепции уплотнения, поэтому они не предназначены для прямого соединения. Адаптеры, специально разработанные для перехода между стандартами, следует использовать всякий раз, когда система включает оба типа.
В фитингах NPT используется коническая резьба с герметиком, поэтому при неправильном моменте затяжки, ухудшении качества герметика или повреждении резьбы могут возникнуть утечки. Вибрация и циклическое изменение температуры ускоряют износ соединения, увеличивая вероятность просачивания.
Фитинги JIC широко используются в системах среднего и высокого давления в пределах своих номинальных значений. Системы чрезвычайно высокого давления могут оправдать альтернативные технологии подключения с разными запасами безопасности в зависимости от проектных требований.
Основным уплотнением в соединениях JIC является контакт металл-металл на седле под развальцовку 37°, поэтому дополнительный резьбовой герметик обычно не требуется. Использование герметиков там, где они не требуются, может помешать правильной посадке или загрязнить гидравлические контуры.
Проверьте, прямая или коническая резьба и имеется ли видимая коническая посадочная поверхность. Прямая резьба с седлом под углом 37° соответствует стандарту JIC, а коническая резьба без седла под развальцовку — NPT; манометры и штангенциркули служат дополнительным подтверждением.
