В гидравлических, пневматических и промышленных жидкостных системах выбор соответствующего типа резьбы имеет решающее значение для предотвращения утечек, эксплуатационной безопасности и долгосрочной надежности. В этом руководстве объясняется, чем отличаются два широко используемых стандарта, NPSM и NPT, и как выбрать правильный вариант для вашего шланга .[1][2][3]
NPSM (National Pipe Straight Mechanical) и NPT (National Pipe Taper) — это североамериканские стандарты трубной резьбы, в которых используется аналогичный угол резьбы 60°, но совершенно разные геометрии. В NPSM для механических соединений используется прямая резьба, а в NPT — коническая резьба, обеспечивающая герметичное уплотнение.[2][4][3]
Резьба NPSM предназначена в первую очередь для механического крепления и выравнивания и опирается на внешний уплотнительный элемент, такой как уплотнительное кольцо или прокладка. Резьба NPT сконструирована таким образом, что затягивание вызывает зацепление между наружной и внутренней резьбой, часто дополненной герметиком, для достижения уплотнения непосредственно через форму резьбы.[5][3][2]
Резьба NPSM — это прямая, параллельная трубная резьба, используемая в механических соединениях, где требуется правильное выравнивание, повторяемость сборки и внешнее уплотнение. Они распространены в гидроэнергетике и промышленном оборудовании, где фитинги часто собираются и разбираются.[3][2][5]
Ключевые характеристики потоков NPSM включают:[2][5]
- Конструкция с прямой резьбой и внутренним углом 60°.
- Постоянные большой и меньший диаметры по длине резьбы.
- Отсутствие собственного резьбового уплотнения, требующего установки уплотнительного кольца, прокладки или шайбы на седле.
- Часто используются в качестве гнездовых портов в сочетании с фитингами с наружной резьбой NPTF и седлом под углом 30° для создания надежного механического и торцевого уплотнения.
Типичные области применения резьбы NPSM включают гидравлические и пневматические системы, соединения промышленного оборудования, устройства для очистки воды и другие узлы, которые требуют частого обслуживания или точной ориентации.[3][2]
Резьба NPT представляет собой коническую трубную резьбу, предназначенную для создания герметичного соединения при правильной затяжке и герметизации. Конусность приводит к тому, что наружная и внутренняя резьбы сталкиваются под действием крутящего момента, создавая контакт металл-металл, который помогает предотвратить утечку.[6][2][3]
Основные характеристики резьб NPT:[1][2]
- Конический профиль (конус примерно 1:16) с углом резьбы 60°.
- Герметизация достигается за счет радиального натяга резьбы и, во многих случаях, ленты из ПТФЭ или жидкого герметика.
- Широко используется в трубопроводах для жидкости и газа, включая водопроводные, газовые, нефтяные и химические сети.
- Доступны такие варианты, как NPTF, который более точно контролирует допуски на гребне и впадине для достижения сухого уплотнения резьбы.[5][2]
Резьба NPT популярна в гидравлических контурах высокого давления, системах сжатого воздуха, технологических трубопроводах, а также в общей промышленной и бытовой сантехнике.[7][3]
Хотя NPSM и NPT имеют одинаковую базовую форму и угол резьбы, они ведут себя по-разному под нагрузкой и давлением из-за своей геометрии. Понимание этих различий помогает предотвратить несоответствия, которые могут привести к утечкам или преждевременному выходу из строя.[4][5][3]

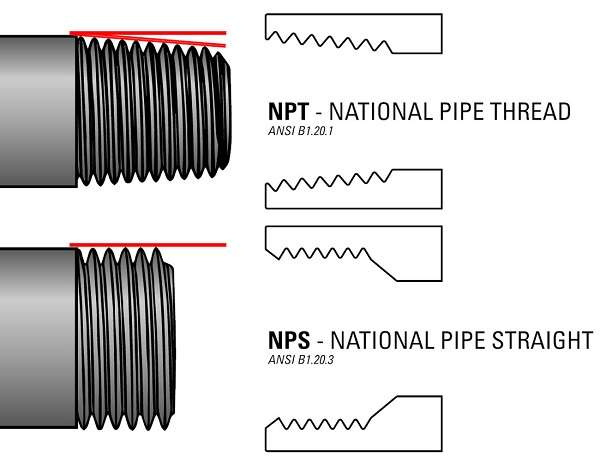

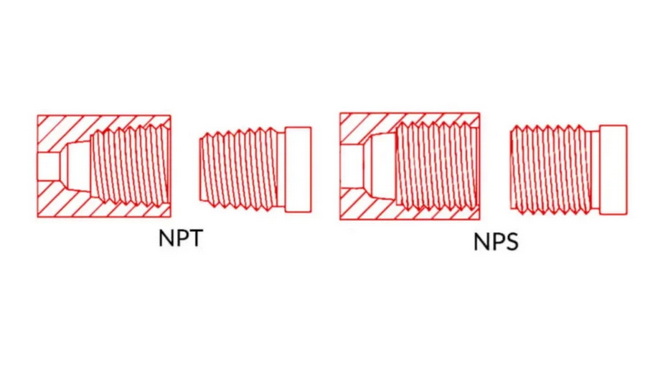

Конструктивно NPSM представляет собой прямую трубную резьбу с нулевым конусом, а NPT — коническую трубную резьбу, которая сужается с определенной скоростью по своей длине. В обоих случаях используются плоские гребни и основания для баланса прочности и контакта, но конус NPT сжимает боковые стороны, создавая уплотняющее давление при увеличении крутящего момента.[4][2][3]
С точки зрения уплотнения, резьба NPT основана на конусе, а также натяге и герметике, тогда как резьба NPSM основана на внешнем уплотняющем компоненте, расположенном под углом 30° или аналогичном седле. Это фундаментальное различие означает, что соединения NPT часто могут функционировать как самоуплотняющиеся трубные соединения, тогда как соединения NPSM должны быть спроектированы как механические соединения с отдельными уплотнительными элементами.[2][5][3]
Резьба NPT обычно обеспечивает более высокие номинальные значения давления, чем резьба NPSM, при использовании в соответствии с соответствующими стандартами и с подходящим герметиком. Это делает NPT частым выбором в контурах высокого давления и критических по безопасности.[6][1][5][3]
NPTF, вариант NPT с сухим уплотнением, оптимизирует размеры гребня и основания, чтобы свести к минимуму спиральные утечки без необходимости использования герметика, что делает его привлекательным для многих гидравлических и топливных систем. Резьба NPSM, напротив, зависит от правильно подобранных уплотнительных колец или прокладок и правильно обработанных седел, которые при правильной установке могут обеспечить превосходное уплотнение при низком и среднем давлении.[5][3][2]
Для применений, связанных с газами или опасными жидкостями, более высокая герметизирующая способность конической резьбы часто обеспечивает запас прочности, который трудно обеспечить только с прямой резьбой. Однако, если ожидается частое отсоединение, замена уплотнительных колец на соединениях NPSM может оказаться более предсказуемой, чем полагаться на неоднократно нарушаемые резьбовые уплотнения.[8][6][3][5]
Каждый тип резьбы оптимизирован для конкретных моделей использования и условий эксплуатации. Выбор правильного типа снижает риск утечек, упрощает обслуживание и может упростить стандартизацию всего оборудования.[1][3][2][5]
Резьба NPT часто используется там, где давление в трубопроводе высокое и система не разбирается часто, например, на постоянных или полупостоянных участках трубопровода. Резьба NPSM часто используется в модульном оборудовании, испытательных стендах и рукавах в сборе, где приоритетными являются выравнивание и удобство обслуживания, а также где желательно использование сменных уплотнений.[6][3][2][5]
В гидравлических системах оба семейства появляются рядом: NPT или NPTF используются на портах и жестких линиях, а NPSM используется на накидных гайках, переходниках и сервисных соединениях. Такое смешанное использование позволяет дизайнерам сбалансировать герметичность, ориентацию и повторяемость в разных частях одной и той же системы.[9][3][5]
Поскольку NPSM и NPT имеют одинаковый угол резьбы 60° и одинаковый шаг, они могут частично входить в зацепление, но это не означает, что они полностью взаимозаменяемы или подходят для уплотнения без тщательного проектирования. Если полагаться на случайную совместимость, это может привести к возникновению небезопасных напряжений или нестабильной герметизации.[4][3][5]
Соединители с наружной резьбой NPTF обычно используются с поворотными фитингами с внутренней резьбой NPSM, имеющими перевернутое на 30° седло, при котором уплотнение происходит на седле, а не на самой резьбе. Такое расположение широко распространено в гидравлических системах и показывает, как может работать сочетание конической и прямой резьбы, если правильно определена геометрия интерфейса.[10][9][2]
За пределами таких признанных комбинаций смешивание резьб NPT и NPSM без соответствующих седел или уплотнительных элементов не рекомендуется для герметичных соединений. Адаптеры, специально разработанные для перехода между стандартами, являются более безопасным вариантом, чем принудительное соединение резьбы.[7][3][5]
Аспект | НПСМ-резьба | НПТ-резьба |
Геометрия резьбы | Прямая параллельная трубная резьба под углом 60°. | Коническая трубная резьба под углом 60°, прибл. Конус 1:16. |
Режим уплотнения | Внешнее уплотнение с помощью уплотнительного кольца, прокладки или шайбы на обработанном седле. | Натяг резьбы, часто с использованием тефлоновой ленты или жидкого герметика; NPTF может быть с сухим уплотнением. |
Основная функция | Механическое удержание, выравнивание и возможность повторного использования. | Уплотнение труб для жидкостей и газов в напорных линиях. |
Типичный диапазон давления | Давление от низкого до среднего с правильно подобранными уплотнениями. | Трубопроводы и гидравлические системы среднего и высокого давления. |
Поведение при обслуживании | Хорошо подходит для частой сборки и разборки; уплотнители легко заменить. | Повторная затяжка, если не соблюдать осторожность, может привести к износу или истиранию резьбы. |
Распространенные варианты | Прямые механические гнездовые порты и поворотные соединения в сочетании с охватываемыми седлами NPTF. | NPT, NPTF и соответствующие стандарты конических труб для сухой или герметичной резьбы. |
Типичные применения | Гидравлические вертлюги, контрольные точки, интерфейсы оборудования, модульные сборки. | Трубопроводы для воды, газа, нефти, химикатов, клапаны и коллекторы высокого давления. |
Шланги в сборе, коллекторы и трубопроводные сети должны последовательно сочетать типы резьб, уплотнительные материалы и условия эксплуатации, чтобы избежать утечек или механических напряжений. Плохо подобранные типы резьбы могут привести к перекосу, повреждению резьбы и ненадежному уплотнению, даже если соединение изначально кажется плотным.[11][3][5]
При перекачке жидкости под высоким давлением, в том числе в нефтегазовой, горнодобывающей, муниципальной водоснабжении и сельском хозяйстве, часто используется коническая трубная резьба на жестких компонентах в сочетании с прямой механической резьбой на вертлюгах и переходниках. Поставщики шлангов и оборудования, специализирующихся на инженерных разработках, могут помочь проектировщикам систем подобрать стандарты резьбы в соответствии с конструкцией шланга, номинальным давлением и химической совместимостью.[12][13]
Структурированный подход помогает гарантировать, что каждое резьбовое соединение использует наиболее подходящий стандарт для своей функции в системе. Следующие шаги предоставляют практический способ сделать этот выбор.[3][7][1][5]
1. Определите уровень давления и среду.
Определите рабочее и пиковое давление системы, а также является ли среда газом, легковоспламеняющимся или опасным по другим причинам.[6][3]
2. Определитесь с философией герметизации.
Выберите, будет ли конструкция опираться на резьбовое уплотнение, торцевое уплотнение или их комбинацию, и задокументируйте этот выбор.[2][5]
3. Оцените частоту технического обслуживания.
Оцените, будет ли соединение регулярно нарушаться, и если да, то насколько легко можно будет заменить или осмотреть уплотнения.[8][5]
4. Проверьте применимые стандарты.
Подтвердите соответствие соответствующим североамериканским или глобальным стандартам, а также любым корпоративным или отраслевым правилам, ограничивающим типы резьбы.[14][7]
5. Координируйте свои действия с поставщиками комплектующих.
Совместите выбранные типы резьбы с имеющимися клапанами, насосами, шлангами и адаптерами, чтобы вся система оставалась целостной и работоспособной.[13][10]
Правильный монтаж существенно влияет на производительность и срок службы резьбовых соединений труб. Неправильный момент затяжки, повреждение поверхности или загрязнение участков уплотнения могут подорвать даже хорошо спроектированные соединения.[9][5][3][6]
Для конической резьбы использование соответствующего герметика в правильном количестве помогает предотвратить спиральную утечку и избежать чрезмерной смазки, которая может привести к чрезмерной затяжке. Для прямой механической резьбы тщательный осмотр и смазка уплотнительных колец или прокладок, а также внимание к чистоте седла улучшают уплотнение и снижают риск выдавливания или пореза.[9][5][3][6]
Рекомендации по затяжке могут различаться в зависимости от размера резьбы, материала и состояния, поэтому крайне важно ознакомиться с документацией производителя и скорректировать использование герметика. Использование откалиброванных инструментов и согласованных процедур между монтажными бригадами еще больше помогает стандартизировать качество.[10][9][3]
В проектах, включающих сложные жидкостные системы, передачу на большие расстояния или высокое рабочее давление, анализ выбора резьбы, стратегии уплотнения и совместимости компонентов на раннем этапе проектирования может предотвратить дорогостоящие изменения в дальнейшем. Техническая консультация со специализированным производителем шлангов и фитингов позволяет разработчикам систем проверить стандарты резьбы, установить подходящие уплотнения и согласовать допустимое давление всех компонентов.[12][13][3]
Чтобы перейти от теории к полностью спроектированному решению, поделитесь чертежами системы, рабочим давлением, характеристиками среды и ожиданиями по техническому обслуживанию с квалифицированной командой инженеров и запросите подробные рекомендации по типам резьбы, методам уплотнения и компонентам шлангов или труб, адаптированным к конкретному применению.[13][10]
Ключевое отличие состоит в том, что NPSM — это прямая механическая трубная резьба, требующая внешнего уплотнения, а NPT — это коническая трубная резьба, которая обеспечивает герметизацию за счет натяга резьбы и герметика.[2][3]
Хотя резьбы NPSM и NPT могут зацепляться из-за одинакового шага и угла резьбы, они не считаются полностью совместимыми для герметичного уплотнения, если не используются в признанной комбинации с подходящим седлом и уплотнительным элементом.[5][9]
Коническая трубная резьба, такая как NPT и NPTF, обычно обеспечивает более высокие номинальные давления и предпочтительна во многих системах высокого давления, особенно при транспортировке газов или опасных жидкостей.[6][3]
Резьба NPSM обеспечивает хорошее выравнивание и возможность повторного использования, а в сочетании с уплотнительными кольцами или прокладками позволяет проводить частую разборку и техническое обслуживание, не полагаясь каждый раз на уплотнение самой резьбы.[2][5]
Идентификация обычно включает проверку того, является ли резьба прямой или конической, измерение шага резьбы и сравнение размеров со справочными таблицами, а также, при необходимости, консультацию с производителем для проверки стандарта.[15][3]
