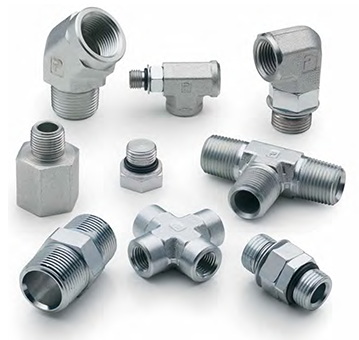

Фитинги SAE — это стандартизированные гидравлические соединители, разработанные Обществом инженеров автомобильной промышленности для обеспечения герметичности и работы под высоким давлением в требовательных гидравлических системах. Понимание их типов, стандартов и принципов выбора необходимо для создания безопасных и эффективных гидравлических, пневматических и топливных систем.

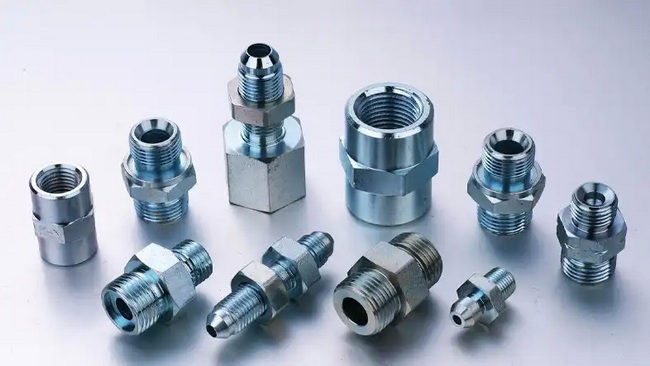

Фитинги SAE — это механические соединители, которые соединяют шланги, трубки и компоненты гидравлических и других жидкостных систем в соответствии со стандартами размеров и производительности SAE. Они обеспечивают контролируемую геометрию резьбы и уплотнительных поверхностей, благодаря чему фитинги разных производителей остаются взаимозаменяемыми и надежными.
- SAE означает Общество инженеров автомобильной промышленности, орган, который публикует стандарты фитингов серии J, широко используемые в гидроэнергетике и транспорте.
- Эти фитинги оптимизированы для работы при высоком давлении, вибрации и перепадах температур, характерных для мобильной и промышленной гидравлики.
Современные гидравлические системы требуют повторяющегося уплотнения при пульсирующем давлении, ударных нагрузках и суровых условиях эксплуатации. Фитинги SAE решают эти проблемы благодаря четкому определению крутящего момента, номинального давления и геометрии уплотнения.
Ключевые преимущества включают в себя:
- Герметичные соединения при установке в пределах номинального давления и крутящего момента.
- Высокая устойчивость к скачкам давления, вибрации и циклическим изменениям температуры.
- Простая замена и модификация системы благодаря стандартизации между брендами.
Правильная идентификация резьбы и типа уплотнения является основой выбора подходящего фитинга SAE. Неправильная идентификация приводит непосредственно к утечкам, истиранию и преждевременному выходу из строя в полевых условиях.
Основные понятия:
- Форма резьбы: унифицированная прямая резьба UN/UNF обычно используется в соединениях ORB, ORFS и JIC.
- Тип уплотнения: уплотнение может осуществляться на седле конуса, уплотнительном кольце в канавке или на поверхности уплотнительного кольца.
- Размер штриха: коды размеров (-04, -06, -08 и т. д.) соответствуют номинальным размерам трубок или шлангов и диаметрам резьбы.
Чтобы улучшить взаимодействие с пользователем, в этот раздел можно вставить простую сравнительную таблицу или изображение диаграммы идентификации резьбы, чтобы помочь пользователям с первого взгляда различать типы резьб.
SAE J514 охватывает фитинги с развальцовкой 37° JIC, один из наиболее распространенных типов соединений в гидравлических системах во всем мире. Как на охватывающем, так и на охватывающем концах используется конусное седло под углом 37°, и уплотнение происходит при контакте металла с металлом, а не на резьбе.
Ключевые моменты:
- Предназначен для применения в гидравлических системах высокого давления на металлических трубах.
- Типичный диапазон размеров составляет от 1/8 до 2 дюймов внешнего диаметра трубки.
- Популярен в мобильном оборудовании, промышленной гидравлике и испытательных схемах.
SAE J1926 определяет порты и фитинги с прямой резьбой, которые уплотняются уплотнительным кольцом, зафиксированным на бобышке. Резьба обеспечивает усилие зажима, а эластомерное уплотнительное кольцо обеспечивает первичное уплотнение обработанной фаски.
Основные моменты:
- Рекомендуется для предотвращения утечек в системах среднего и высокого давления.
- Отличная виброустойчивость благодаря упругому уплотнительному кольцу, подходящему для мобильных машин и строительной техники.
SAE J1453 распространяется на фитинги с уплотнительным кольцом с торцевым уплотнением, в которых канавка на поверхности фитинга удерживает уплотнительное кольцо, которое уплотняет плоскую сопрягаемую поверхность. Резьба прямая и обеспечивает только силу зажима, а не первичное уплотнение.
Преимущества:
- Превосходная герметичность даже при высоких ударных и импульсных давлениях.
- Предпочтительно для систем с высоким давлением и высокой вибрацией, где простои обходятся дорого.
Схема поперечного сечения, показывающая расположение уплотнительного кольца в фитингах ORFS, может значительно улучшить ясность и визуальную привлекательность этой части статьи.
SAE J512 распространяется на фитинги с раструбом 45° и с перевернутым раструбом, обычно используемые в автомобильных и холодильных системах. В этих фитингах используется прямая резьба с седлом под углом 45°, где уплотнение происходит на стыке конуса.
Ключевые характеристики:
- Хорошо подходит для линий низкого давления, таких как топливо, хладагент и некоторые контуры тормозной системы или трансмиссии.
- Часто изготавливаются из латуни для обеспечения устойчивости к коррозии и формуемости.
SAE J518 определяет разъемные фланцы с четырьмя болтами, используемые для соединения больших шлангов и жестких трубопроводов с насосами, двигателями и коллекторами. В канавке во фланце находится уплотнительное кольцо, которое плотно прилегает к плоской поверхности порта.
Важные детали:
- Две основные серии: Код 61 (стандартный) и Код 62 (высокого давления).
- Идеально подходит для контуров с высоким расходом и высоким давлением, где резьбовые соединения громоздки или сложны в обслуживании.
Таблица номинального давления, сравнивающая серии Код 61 и Код 62 по размерам, будет очень полезна для инженеров, выбирающих фланцевые соединения.
Гидравлические фитинги SAE используются везде, где требуется контролируемая, безопасная гидравлическая мощность или перекачка жидкости. Стандартизация упрощает глобальный поиск, обслуживание и расширение системы.
Репрезентативные поля:
- Мобильная гидравлика: экскаваторы, погрузчики, сельскохозяйственная техника, краны.
- Промышленные энергоблоки: прессы, термопластавтоматы, станки.
- Автомобили и грузовики: топливные системы, гидроусилитель руля, тормоза, магистрали хладагента.
- Нефть и газ: буровое оборудование, подводные системы, гидравлика нефтеперерабатывающих заводов.
Выбор правильного фитинга SAE является критически важным решением с точки зрения безопасности, которое влияет на эффективность, время простоя и гарантию. Структурированный процесс принятия решений снижает количество ошибок и доработок при установке на месте.
Ключевые факторы:
1. Резьба и стандарт: убедитесь, что в системе используются фланцы JIC, ORB, ORFS, 45° с отбортовкой, перевернутой раструбом или фланцы с четырьмя болтами.
2. Номинальное давление. Проверьте рабочее и пиковое давление системы на соответствие допустимым пределам динамического давления, обычно на основе соответствующего расчетного коэффициента.
3. Температура и жидкость. Проверьте совместимость материалов фитингов и уплотнений с температурным диапазоном и химическим составом жидкости.
4. Окружающая среда. Учитывайте коррозию, истирание и вибрацию, чтобы определить, подходит ли углеродистая сталь, нержавеющая сталь или латунь.
Небольшая схема принятия решений (например, «Давление → Окружающая среда → Стандарт → Материал») может помочь неспециалистам быстро понять процесс выбора.
Выбор материала тесно связан со стоимостью, сроком службы и нормативными требованиями. Правильный выбор материала снижает коррозию, утечки и непредвиденные простои в суровых условиях.
Общие материалы:
- Углеродистая сталь: лучше всего подходит для высокопрочных и экономичных гидравлических систем в строительном и промышленном оборудовании.
- Нержавеющая сталь: предпочтительна в агрессивных средах, таких как морская, морская и химическая обработка.
- Латунь: типична для топливных, холодильных и пневматических контуров низкого давления, где важны обрабатываемость и коррозионная стойкость.
Правильная установка — единственный и наиболее эффективный способ сохранить герметичность фитингов SAE на протяжении всего их срока службы. Большинство преждевременных отказов связано с загрязнением, несоосностью или неправильным моментом затяжки.
Рекомендуемые шаги:
1. Осмотрите и очистите: проверьте все фитинги, шланги и трубки на наличие трещин, заусенцев или деформаций и удалите загрязнения перед сборкой.
2. Тщательно выровняйте: избегайте перегиба трубок или шлангов во время затяжки; поверхность уплотнения должна сидеть ровно во избежание задиров или неравномерной нагрузки.
3. Используйте правильный момент затяжки: затягивайте калиброванным динамометрическим ключом в соответствии с таблицей крутящих моментов производителя, чтобы избежать чрезмерной или недостаточной затяжки.
4. Защитите уплотнения: для ORB и ORFS смажьте уплотнительные кольца совместимой жидкостью и убедитесь, что они не перекручены и не защемлены при сборке.
При необходимости можно добавить простую иллюстрированную пошаговую схему установки, которая поможет техническим специалистам освоить передовой опыт.
Профилактическое техническое обслуживание обеспечивает стабильность гидравлических систем и позволяет избежать дорогостоящих незапланированных остановов. Простая процедура проверки значительно снижает риск утечек и разрывов шлангов вокруг фитингов SAE.
Полезные практики:
- Периодические визуальные проверки на предмет просачивания, влажности, повреждения обшивки или вздутий на крышке шланга рядом с фитингами.
- Плановая замена уплотнений и уплотнительных колец, подвергающихся воздействию высоких температур или агрессивных жидкостей.
- Документирование любых повторных затяжек или замен фитингов для отслеживания закономерностей повторяющихся проблем.
Понимание номинальных давлений необходимо для безопасного применения фитингов SAE в высокоэнергетических гидравлических системах. Каждый размер и конфигурация фитинга имеет определенное рабочее давление, основанное на динамических испытаниях и минимальном коэффициенте прочности на разрыв.
Ключевые моменты безопасности:
- Опубликованное рабочее давление предполагает, что фитинги используются в указанных условиях эксплуатации и с совместимыми компонентами.
- Скачки давления в системе должны оставаться ниже номинального рабочего давления фитинга, чтобы сохранить усталостную долговечность и избежать возникновения трещин при циклических нагрузках.
Гистограмма, сравнивающая рабочее давление в зависимости от размера и серии фитинга (например, J514, J1453 и J518, код 61/62), может сделать этот раздел более интуитивно понятным для инженеров и покупателей.
Знание того, как фитинги обычно выходят из строя, помогает инженерам проектировать более надежные системы, а техническим специалистам избегать повторных ошибок. Раннее распознавание закономерностей снижает экологические инциденты и риски безопасности.
Типичные проблемы:
- Истирание или срыв резьбы из-за перекоса резьбы или чрезмерного затягивания, что часто наблюдается на соединениях из нержавеющей стали.
- Повреждения и задиры седла при затяжке фитингов, когда они смещены или загрязнены металлической стружкой.
- Выдавливание или высечка уплотнительных колец в системах ORB и ORFS, когда скачки давления превышают номинальные значения или когда используется уплотнительное кольцо неправильной твердости.
Меры профилактики включают правильный момент затяжки, выравнивание, адекватную фильтрацию и выбор уплотнений с соответствующей твердостью и химической совместимостью.

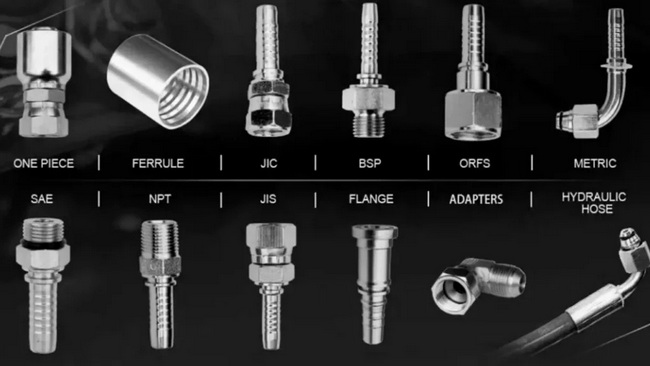

В глобальных системах фитинги SAE часто сосуществуют с BSP, метрическими и другими стандартами соединений, что увеличивает риск несоответствия компонентов. Четкая дифференциация защищает от опасных «почти припадков».
Особенность | SAE (JIC/ORB/ORFS/J512/J518) | BSP (Британский) | Метрическая ISO |
Общее использование | Североамериканская гидравлика, мобильная, промышленная | Европейская пневматика, немного гидравлики | Автомобильная и машиностроительная промышленность, мировые OEM-производители |
Стиль резьбы | UN/UNF прямая резьба плюс фланцы | BSPP/BSPT параллельный или конусный | Метрическая параллель или конусность |
Первичное уплотнение | Конус, втулка уплотнительного кольца, поверхность уплотнительного кольца, уплотнительное кольцо фланца | Конусная или приклеенная шайба | Уплотнительное кольцо, конус или клеевое уплотнение |
Такое сравнение помогает разработчикам стандартизировать одну систему там, где это возможно, и осторожно использовать адаптеры, когда неизбежно использование нескольких стандартов.
В отраслевых руководствах при проектировании шлангов и фитингов все больше внимания уделяется безопасности на уровне системы и эффективности жизненного цикла. В новых машинах часто сочетаются традиционные JIC с ORFS и фланцевые соединения высокого давления, чтобы сбалансировать стоимость и производительность.
Новые тенденции:
- Более широкое использование ORFS в мобильной технике высокой мощности для минимизации утечек в окружающую среду.
- Предпочтение нержавеющей стали и современным покрытиям поверхности, где требуются расширенные гарантии и низкая совокупная стоимость владения.
Для инженеров, OEM-производителей и групп технического обслуживания, которым нужны надежные гидравлические узлы, соответствующие стандарту SAE, сотрудничество с производителем, ориентированным на инженерные разработки, гарантирует, что фитинги, шланги и аксессуары подходят как целостная система, а не как отдельные детали. Поделитесь своими требованиями к давлению, температуре, жидкости и окружающей среде, и вы получите оптимизированные рекомендации, сочетающие фитинги SAE с совместимыми плосколежащими шлангами из ТПУ и другими компонентами, адаптированными к вашему применению.
Готовы создать более безопасную и герметичную гидравлическую систему? Запросите индивидуальное предложение на сборку шланга SAE сегодня и получите экспертную поддержку от проектирования до доставки.
Свяжитесь с нами, чтобы получить больше информации!
SAE относится к фитингам, разработанным в соответствии со стандартами Общества инженеров автомобильной промышленности, которые определяют геометрию, производительность и взаимозаменяемость гидравлических и связанных с ними систем.
Развальцовка JIC 37° — это соединение, определенное SAE в соответствии с SAE J514, но термин «фитинги SAE» шире и включает также ORB, ORFS, развальцовку 45°, перевернутую развальцовку и фланцевые соединения с четырьмя болтами.
В ORFS и JIC используются уплотнения разной геометрии, и они не являются взаимозаменяемыми напрямую, хотя при необходимости доступны адаптеры для безопасного перехода между ними.
Частота проверок зависит от рабочего цикла, но многие операторы совмещают проверки фитингов с регулярными интервалами замены гидравлического фильтра или масла, чтобы обнаружить утечки, повреждения или ослабление крепления на ранней стадии.
Соединения ORFS и ORB широко предпочтительны для сред с высокой вибрацией, поскольку их уплотнительные кольца сохраняют сжатие, даже когда металлические компоненты испытывают микродвижения.
