Просмотры:222 Автор:Лоретта Время публикации: 2026-01-23 Происхождение:Работает
Меню контента
● Основные ключевые слова и цель поиска.
● Что такое гидравлический шланг с одинарной оплеткой?
● Что такое гидравлический шланг с двойной оплеткой?
● Ключевые различия: шланг с одинарной и двойной оплеткой.
>> Сравнение производительности: шланг с одинарной и двойной оплеткой
● Стандарты и обозначения плетеных шлангов (R1 и R2, 1SN и 2SN).
>> Типичные стандарты с одинарной оплеткой
>> Типичные стандарты двойной оплетки
>> R1 против R2 простыми словами
● Как выбрать между шлангами с одинарной и двойной оплеткой
>> Шаг 1: Определите давление и запас прочности
>> Шаг 2: Оценка условий окружающей среды
>> Шаг 3. Проверьте гибкость и ограничения маршрутизации
>> Шаг 4: Баланс стоимости и срока службы
● Общие области применения шлангов с одинарной и двойной оплеткой.
>> Типичное использование шлангов с одинарной оплеткой
>> Типичное применение шлангов с двойной оплеткой
● Где на рисунке подходят шланги Lay Flat из ТПУ
● Мнения экспертов: виды отказов и соображения безопасности.
>> Взрыв из-за избыточного давления
>> Истирание и внешние повреждения
● Как производитель шлангов LayFlat из ТПУ добавляет дополнительную ценность
● Практический контрольный список: как выбрать правильный шланг
● Последний призыв к действию: получите индивидуальное решение для шлангов от Sunmoon.
● Часто задаваемые вопросы: гидравлический шланг с одинарной и двойной оплеткой.
>> 1. Всегда ли гидравлический шланг с двойной оплеткой безопаснее шланга с одинарной оплеткой?
>> 2. Как узнать, достаточен ли шланг R1 (1-жильный) для моей системы?
>> 3. Могут ли шланги LayFlat из ТПУ заменить шланги со стальной оплеткой в гидравлических системах?
>> 4. Что произойдет, если я слишком сильно согнет шланг с двойной оплеткой?
>> 5. Как часто следует проверять и заменять гидравлические шланги?
● Цитаты:
Понимание разницы между гидравлическими шлангами с одинарной и двойной оплеткой имеет решающее значение для безопасности, надежности и контроля затрат в любой гидравлической системе. В этом руководстве объясняется, как они устроены, как они работают, где лучше всего использовать каждый тип и как инженерно-технический производитель шлангов LayFlat из ТПУ, такой как Sunmoon, может поддерживать проекты, требовательные к шлангам LayFlat из ТПУ .
Пользователи, ищущие такие запросы, как разница между гидравлическим шлангом с одинарной и двойной оплеткой или «гидравлический шланг R1 и R2», обычно хотят получить четкие и практические ответы, которые помогут им принять решения о покупке или проектировании. Эта статья построена так, чтобы соответствовать этой цели, но при этом предоставляет более глубокие рекомендации на инженерном уровне.
Узнайте о структурных различиях и номинальном давлении шлангов с одинарной и двойной оплеткой.
Узнайте, как выбрать правильный шланг для конкретных гидравлических, промышленных или перекачивающих жидкостей приложений.
Баланс между безопасностью, долговечностью, гибкостью и стоимостью для долгосрочной работы.
Основное целевое ключевое слово: - разница между гидравлическим шлангом с одинарной и двойной оплеткой.
Вспомогательные ключевые слова включают: гидравлический шланг с одинарной оплеткой, гидравлический шланг с двойной оплеткой, гидравлический шланг с 1 и 2 проводами, гидравлический шланг R1 и R2, номинальное давление шланга в оплетке и выбор армирования гидравлического шланга.

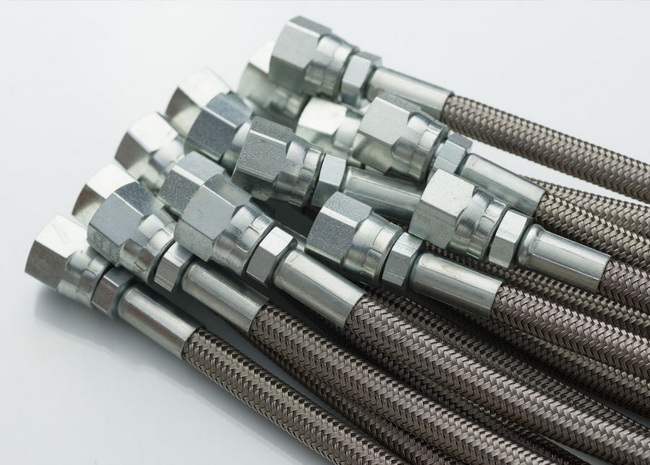

В гидравлическом шланге с одинарной оплеткой используется один слой армирующей оплетки, обычно из высокопрочной стальной проволоки или синтетического волокна, нанесенный на гибкую внутреннюю трубку. Внутренняя трубка обычно изготавливается из маслостойкой резины или термопластического материала, совместимого с гидравлическими жидкостями.
Типичными примерами являются EN 853 1SN и SAE 100R1, в которых используется один слой оплетки из стальной проволоки, и SAE 100R6, в котором используется одноволоконная оплетка. Эти шланги обеспечивают практичный баланс прочности, гибкости и веса, что делает их пригодными для применений с низким и средним давлением, где условия эксплуатации не очень суровы.
Благодаря более легкой конструкции шланги с одинарной оплеткой легче прокладывать в ограниченном пространстве и с ними проще обращаться во время установки. Однако они обеспечивают меньшую защиту от внешних повреждений и скачков высокого давления по сравнению с конструкциями с двойной оплеткой.

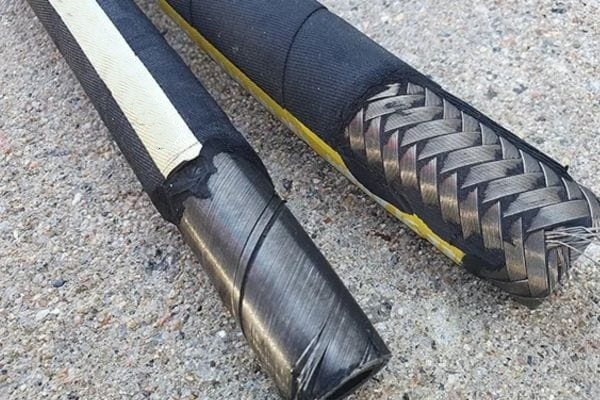

Гидравлический шланг с двойной оплеткой имеет два отдельных слоя армирующей оплетки, обернутых вокруг внутренней трубки. Вторая оплетка значительно увеличивает механическую прочность и повышает устойчивость к давлению, импульсам, истиранию и внешним повреждениям.
Общие примеры включают EN 853 2SN и SAE 100R2, которые имеют два слоя оплетки из стальной проволоки, и SAE 100R3, в котором используются два слоя оплетки из волокон. Эти шланги предназначены для работы при среднем и высоком давлении и широко используются в тяжелом строительном, горнодобывающем и промышленном оборудовании, требующем более высокого запаса прочности.
Добавленный армирующий слой позволяет шлангу сохранять свою форму и структурную целостность даже при экстремальных давлениях и динамических нагрузках. Компромиссом является снижение гибкости, больший минимальный радиус изгиба и более высокая стоимость по сравнению с альтернативами с одинарной оплеткой.
Основное различие между гидравлическими шлангами с одинарной и двойной оплеткой заключается в структуре армирования и условиях работы, которые они могут безопасно выдерживать. Одинарная оплетка обеспечивает более низкое давление, но более высокую гибкость и более низкую стоимость, тогда как двойная оплетка обеспечивает прочность, долговечность и безопасность.
В приведенной ниже сравнительной таблице приведены наиболее важные различия для принятия решений по проектированию и покупке.
Аспект | Гидравлический шланг с одинарной оплеткой | Гидравлический шланг с двойной оплеткой |
Армирующие слои | Одна оплетка (проволока или волокно) | Две оплетки (проволока или волокно) |
Типовые стандарты | ЭН 853 1СН, САЭ 100Р1, Р6 | ЭН 853 2СН, САЭ 100Р2, Р3 |
Номинальное давление | От низкого до среднего; подходит для умеренного рабочего давления | От среднего до очень высокого; подходит для сред с высоким давлением |
Гибкость | Высокая гибкость, меньший радиус изгиба, упрощенная фрезеровка | Более жесткая за счет дополнительной оплетки, больший минимальный радиус изгиба |
Масса | Легче, проще в обращении и установке | Тяжелее из-за дополнительного армирования. |
Устойчивость к истиранию и ударам | Более низкая внешняя защита в суровых условиях | Повышенная устойчивость к истиранию, ударам и механическим повреждениям. |
Температурная способность | Подходит для стандартных диапазонов, но с меньшим запасом прочности. | Лучше подходит для повышенных температур и тяжелых условий эксплуатации, если правильно указано. |
Типичные применения | Сельское хозяйство, легкое строительство, общая гидравлика | Тяжелое строительство, горнодобывающая промышленность, энергоблоки высокого давления |
Расходы | Снижение затрат на производство и закупку | Более высокая стоимость, но более длительный срок службы в сложных условиях. |
Отраслевые стандарты определяют минимальные требования к производительности гидравлических шлангов с оплеткой и помогают инженерам подобрать конструкцию шланга в соответствии с давлением, температурой и типом жидкости. Двумя наиболее часто упоминаемыми системами являются стандарты SAE (Общество автомобильных инженеров) и EN 853.
- SAE 100R1 / EN 853 1SN: Однослойная стальная оплетка, разработанная для гидравлических систем среднего давления.
- SAE 100R6: Шланг с одинарной волокнистой оплеткой, часто используемый для возвратных линий низкого давления и гидравлических систем общего назначения.
- SAE 100R2 / EN 853 2SN: два слоя оплетки из стальной проволоки, предназначенные для применений с высоким давлением и требовательными импульсными характеристиками.
- SAE 100R3: два слоя волоконной оплетки, используемые в конкретных приложениях с низким и средним давлением, где приоритетом является гибкость.
Шланги R1 имеют одножильное армирование и подходят для умеренного давления, гибкой прокладки и контролируемых сред.
Шланги R2 имеют двухпроводное армирование и способны выдерживать более высокое рабочее давление и большую устойчивость к скачкам давления и механическим нагрузкам.
При выборе между R1 и R2 всегда сравнивайте номинальное рабочее давление и импульсные характеристики для конкретного диаметра, который вам нужен, а затем применяйте соответствующий коэффициент безопасности для вашего применения.
Выбор между гидравлическими шлангами с одинарной и двойной оплеткой должен осуществляться в рамках структурированного, инженерно-технического процесса. Вместо того, чтобы исходить из того, что «чем сильнее, тем лучше», эффективнее адаптировать конструкцию шланга к реальным условиям эксплуатации, требованиям безопасности и целевым показателям затрат.
Определите максимальное рабочее давление системы, включая возможные переходные скачки.
Проверьте соответствующий стандарт SAE или EN, чтобы узнать номинальное рабочее давление каждого варианта шланга необходимого размера.
Примените подходящий коэффициент запаса прочности, обычно 4:1 во многих гидравлических приложениях, или следуйте отраслевым и корпоративным рекомендациям.
Если шланг с одинарной оплеткой соответствует вашим потребностям в давлении с достаточным запасом прочности, шланг с двойной оплеткой автоматически не требуется. Однако в системах с частыми скачками давления или экстремальными импульсными нагрузками конструкции с двойной оплеткой часто обеспечивают значительно больший срок службы и более высокий запас безопасности.
Затем проанализируйте рабочую среду и тип нагрузки, с которой шланг будет сталкиваться ежедневно.
Подвергается ли шланг истиранию о камни, металлические края, бетон или сопротивление грунта?
Будет ли он работать в агрессивной атмосфере, подвергаться воздействию химикатов или храниться на открытом воздухе в течение длительного времени?
Подвергается ли он частым ударам, вибрации или интенсивному движению мобильной техники?
В суровых условиях шланги с двойной оплеткой обеспечивают более надежную защиту и лучше противостоят внешним повреждениям и усталости. В контролируемых помещениях с защищенной прокладкой шланги с одинарной оплеткой часто обеспечивают достаточную производительность при меньших общих затратах.
Шланги с одинарной оплеткой обычно более гибкие и имеют меньший минимальный радиус изгиба, что помогает при прокладке в ограниченном пространстве или вокруг узких углов.
Шланги с двойной оплеткой более жесткие и требуют большего радиуса изгиба, что необходимо учитывать при компоновке системы и расположении зажимов.
В высокодинамичных системах с частыми движениями или вибрациями важны как гибкость, так и сопротивление усталости. Лучшим выбором может быть шланг с одинарной оплеткой и соответствующей защитой или шланг с двойной оплеткой, если давление и импульсные нагрузки особенно велики.
Хотя шланги с двойной оплеткой, как правило, имеют более высокую удельную стоимость, они могут значительно продлить срок службы в суровых условиях или в тяжелых условиях неисправности. При расчете стоимости учитывайте полный жизненный цикл: время простоя, трудозатраты на техническое обслуживание, частоту замены, потери жидкости и потенциальные инциденты, связанные с окружающей средой или безопасностью.
Во многих критически важных случаях долгосрочная ценность более прочной конструкции шланга перевешивает небольшую первоначальную разницу в цене за метр.
Подбор конструкции шланга в соответствии с областью применения обеспечивает безопасность и экономическую эффективность. Ниже приведены типичные сценарии использования каждого типа.
Сельскохозяйственная техника, такая как орудия, рулевые линии и вспомогательные гидравлические контуры.
Легкая строительная техника с умеренным рабочим давлением и относительно коротким маршрутом.
Общепромышленное оборудование, испытательные стенды и средства автоматизации производства, где шланги защищены и легко проверяются.
Тяжелая строительная техника, включая экскаваторы, погрузчики, краны и буровые установки, работающие под высоким давлением.
Гидравлические силовые агрегаты, прессы и промышленные системы, работающие непрерывно или с высокими рабочими циклами.
Горнодобывающая промышленность, карьерные работы и другие среды, где шланги подвергаются истиранию, механическому воздействию и требовательным импульсным циклам.
В то время как шланги с оплеткой из стальной проволоки доминируют во многих гидравлических контурах, шланги LayFlat из ТПУ предлагают высокоэффективное решение для транспортировки жидкости на большие расстояния, обезвоживания, пожаротушения и нефтегазовых операций. ТПУ (термопластичный полиуретан) сочетает в себе высокую стойкость к истиранию, превосходную гибкость и сильную химическую стойкость.
Производители, ориентированные на инженерные разработки, такие как Sunmoon, уделяют особое внимание шлангам LayFlat из ТПУ и сопутствующим продуктам, которые обеспечивают легкие и высокопрочные шланговые системы для требовательных энергетических и промышленных применений. При использовании в сочетании с плетеными гидравлическими шлангами в точках подключения или интерфейсах оборудования шланги LayFlat из ТПУ могут значительно снизить трудоемкость и затраты на логистику в крупных проектах.
Например, в системе может использоваться гидравлический шланг с двойной оплеткой на насосе и коллекторе, а в линиях перекачки воды или шлама на большие расстояния используются шланги LayFlat из ТПУ. Этот гибридный подход использует сильные стороны каждого типа шлангов.
Понимание распространенных видов отказов шлангов помогает инженерам выбрать правильный продукт и спроектировать более безопасные системы.
Взрывные отказы обычно происходят, когда давление в системе превышает номинальное рабочее давление шланга или когда коэффициент безопасности недостаточен. Использование шланга с одинарной оплеткой там, где требуется шланг с двойной оплеткой высокого давления, значительно увеличивает этот риск.
Скачки давления из-за внезапного закрытия клапана, изменения нагрузки или гидравлического удара могут привести к повреждению, даже если номинальное давление в системе соответствует техническим характеристикам. Правильный выбор шланга и компонентов контроля давления имеют важное значение.
Перетаскивание шлангов по земле, контакт с острыми краями и многократное трение о конструкции машины могут привести к быстрому износу внешнего покрытия. Как только оплетка обнажена, коррозия и механические повреждения ускоряют выход из строя.
Шланги с двойной оплеткой обеспечивают дополнительный структурный резерв на случай повреждения внешних слоев, а дополнительная защита, такая как защитные кожухи, рукава и зажимы, может еще больше повысить долговечность.
Изгиб шланга за пределами минимального радиуса изгиба может привести к перекручиванию, сплющиванию и внутреннему повреждению, что в конечном итоге приведет к утечкам или разрывам. Это особенно важно для жестких шлангов с двойной оплеткой, которые требуют тщательной прокладки.
Правильная прокладка шланга, соблюдение минимального радиуса изгиба и использование колен или переходников, где это необходимо, являются ключевыми стратегиями снижения усталости и продления срока службы как в конструкциях с одинарной, так и в двойной оплеткой.
Инженерно-ориентированный производитель шлангов LayFlat из ТПУ, такой как Sunmoon, может предложить больше, чем просто поставку стандартной продукции. Объединив глубокие знания в области применения с гибкими производственными возможностями, такой партнер может помочь оптимизировать всю систему шлангов.
Конфигурации шлангов для конкретного применения, включающие в себя сегменты шлангов в оплетке, секции LayFlat из ТПУ и подходящие муфты для горнодобывающей промышленности, пожаротушения, морских работ или энергетики.
Техническая поддержка по стандартам, номинальным давлениям, укладке шлангов и проектированию системы, чтобы в каждой секции использовался правильный уровень армирования.
Руководство по графикам испытаний, проверок и замены с учетом вашего рабочего цикла и требований безопасности.
Такой консалтинговый подход снижает затраты и риски в течение срока службы, помогая клиентам по всему миру соответствовать местным и международным стандартам.
Используйте следующий контрольный список, чтобы перевести теорию на практический уровень выбора шлангов для вашего проекта.
- Определите условия эксплуатации: задокументируйте максимальное рабочее давление, потенциальные скачки давления, тип жидкости, диапазон температур и ожидаемый расход.
- Опишите окружающую среду и назначение: уточните, будет ли шланг использоваться внутри или снаружи, стационарно или передвижно, и обратите внимание на любое воздействие истиранию, химикатов, ультрафиолета или ударов.
- Выберите уровень армирования:
Используйте гидравлический шланг с одинарной оплеткой для умеренных давлений, защищенной маршрутизации и применений, требующих высокой гибкости.
Выбирайте гидравлический шланг с двойной оплеткой для более высоких давлений, тяжелых условий эксплуатации или критически важных задач, связанных с безопасностью.
Рассмотрите решения для шлангов LayFlat из ТПУ для транспортировки на большие расстояния, обезвоживания или логистики жидкостей в суровых условиях.
- Проверьте соответствие стандартам: убедитесь, что выбранные вами типы шлангов соответствуют соответствующим стандартам SAE и EN 853, а также всем отраслевым требованиям.
- Привлеките технического производителя: поделитесь чертежами, эксплуатационными данными и целевыми показателями производительности с партнером, ориентированным на разработку, таким как Sunmoon, для уточнения типа шланга, фитингов и стратегии тестирования.
Выбор между шлангами с одинарной, двойной оплеткой и шлангами LayFlat из ТПУ напрямую влияет на безопасность, время безотказной работы и общую стоимость жизненного цикла ваших гидравлических систем или систем перекачки жидкости. Вместо того, чтобы полагаться на догадки или общие данные каталога, вы можете сотрудничать с производителем шлангов LayFlat из ТПУ, таким как Sunmoon, чтобы подобрать каждый тип шланга к реальным нагрузкам, средам и стандартам.
Если вы планируете новый проект или модернизируете существующую линию, соберите основные параметры системы (давление, жидкость, температура, длина шланга и окружающая среда) и поделитесь ими с технической командой Sunmoon. Вы получите индивидуальную, разработанную инженерами конфигурацию шланга, которая поможет вам снизить риск, продлить срок службы и улучшить производительность всей вашей системы.
Свяжитесь с нами, чтобы получить больше информации!
Шланги с двойной оплеткой предназначены для более высокого давления и более тяжелых условий эксплуатации, но они не автоматически становятся более безопасными в каждом сценарии. Правильно подобранный шланг с одинарной оплеткой и достаточным запасом прочности может быть полностью безопасен в умеренных условиях, тогда как шланг с двойной оплеткой меньшего размера все равно может выйти из строя при неправильном использовании.
Чтобы определить, достаточно ли шланга R1, сравните максимальное рабочее давление вашей системы (включая шипы) с номинальным давлением шланга необходимого размера. Если есть комфортный запас прочности и окружающая среда не слишком суровая, может подойти R1; в противном случае рассмотрите возможность обновления до R2 или конструкции с более высокими характеристиками.
Шланги LayFlat из ТПУ отлично подходят для перекачивания жидкостей, обезвоживания и подобных применений, но они не являются прямой заменой для каждого гидравлического контура высокого давления. Во многих системах шланги со стальной оплеткой по-прежнему требуются рядом с насосами, баллонами и коллекторами, тогда как шланги LayFlat из ТПУ можно использовать для магистральных или временных линий.
Если шланг с двойной оплеткой согнут за пределы минимального радиуса изгиба, он может перегнуться, сплющиться или получить внутренние повреждения, что со временем может привести к утечкам или разрывам. Всегда следуйте рекомендациям производителя по радиусу изгиба и используйте правильную прокладку, зажимы и фитинги, чтобы избежать чрезмерного напряжения изгиба.
Частота проверок и замены зависит от давления, окружающей среды, рабочего цикла и требований безопасности. Как правило, проводите регулярные визуальные осмотры, ищите признаки истирания, трещин или утечек, а также применяйте временные или импульсные интервалы замены, соответствующие рекомендациям вашего производителя и внутренней политике безопасности.
1. https://www.strongflex.com/what-is-the-difference-between-single-and-double-braided-hoses/
2. https://www.sunmoonhose.com/tpu-lay-flat-hose/
3. https://www.sunmoonhose.com/top-10-frac-hose-manufacturers-in-china.html.
4. https://www.sunmoonhose.net.
5. https://www.sunmoonpipe.com/tpu-layflat-hose/
