Фитинги JIC представляют собой гидравлические соединители с развальцовкой 37°, предназначенные для обеспечения надежного, герметичного уплотнения металл-металл в гидравлических системах высокого давления, что делает их основным стандартом для современных гидравлических шлангов и трубок в сборе. Понимая, как работают фитинги JIC , где они используются и чем они отличаются от других стандартов, инженеры и покупатели могут выбирать более безопасные и долговечные соединения для требовательных применений.
Фитинги JIC (Объединенного отраслевого совета) представляют собой гидравлические фитинги с развальцовкой 37° и резьбой UNF, соответствующие стандарту SAE J514 и создающие конусное уплотнение металл-металл между охватывающим и охватывающим концами. Поверхности конуса под углом 37° сопрягаются под действием крутящего момента, образуя герметичное механическое уплотнение без использования герметика для резьбы или уплотнительных колец, обеспечивая превосходную устойчивость к утечкам в системах высокого давления.
Эти фитинги классифицируются как компрессионные фитинги с параллельной резьбой, в которых уплотнение происходит на седле конуса, а не на самой резьбе, что позволяет выполнять повторную сборку и разборку с минимальными повреждениями при правильном затягивании. Фитинги JIC широко стандартизированы, что делает их взаимозаменяемыми у многих производителей и позволяет легко приобрести их по всему миру.

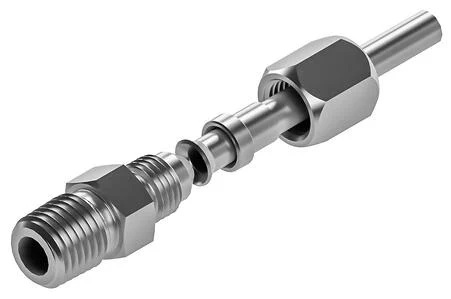

Типичный фитинг JIC состоит из раструба с наружной резьбой, раструба с внутренней резьбой и гайки или втулки для крепления соединения к трубке или шлангу. Фитинг с наружной резьбой имеет внешнее коническое седло 37° и прямую резьбу UNF, а фитинг с внутренней резьбой имеет соответствующий внутренний конус 37° и прямую резьбу, которая стягивает конусы вместе при затяжке.
К важным конструктивным характеристикам относятся:

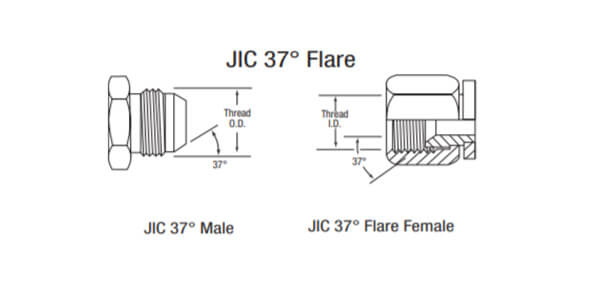

- Уплотняющая поверхность с раструбом 37°: двойные конусы образуют уплотнение металл-металл, выдерживающее высокое давление и вибрацию.
- Прямая резьба UNF: резьба с мелким шагом обеспечивает точную затяжку и повторяемый контроль крутящего момента.
- Отсутствие эластомерного уплотнения: JIC полагается на геометрию и качество поверхности, уменьшая зависимость от уплотнительных колец, которые могут стареть или разбухать.
Для трубных соединений используются гайка и втулка (феррула), которые прижимают раструбную трубку к охватываемому конусу, распределяя напряжение и помогая предотвратить растрескивание трубки в месте раструба.
Фитинги JIC предпочитаются в гидравлических системах, поскольку они обеспечивают надежный баланс выдерживаемости давления, возможности повторного использования и стандартизации.
Ключевые преимущества включают в себя:
- Способность выдерживать высокое давление: раструб 37° и седло металл-металл выдерживают типичные гидравлические давления и динамические нагрузки.
- Превосходная устойчивость к утечкам: правильно собранные соединения JIC обеспечивают герметичность без резьбового герметика.
- Простая сборка и обслуживание: компрессионная конструкция позволяет выполнять несколько циклов разборки и сборки, если не подвергать себя чрезмерному затягиванию.
- Глобальная стандартизация: определено стандартом SAE J514 и широко используется в Северной Америке и за ее пределами, что упрощает проектирование и обслуживание.
- Универсальность материалов: доступны модели из углеродистой стали, нержавеющей стали и латуни для различных сред и типов жидкостей.
При правильном выборе и установке эти фитинги увеличивают время безотказной работы системы, уменьшают потери жидкости и снижают затраты на техническое обслуживание в течение всего срока службы гидравлического оборудования.

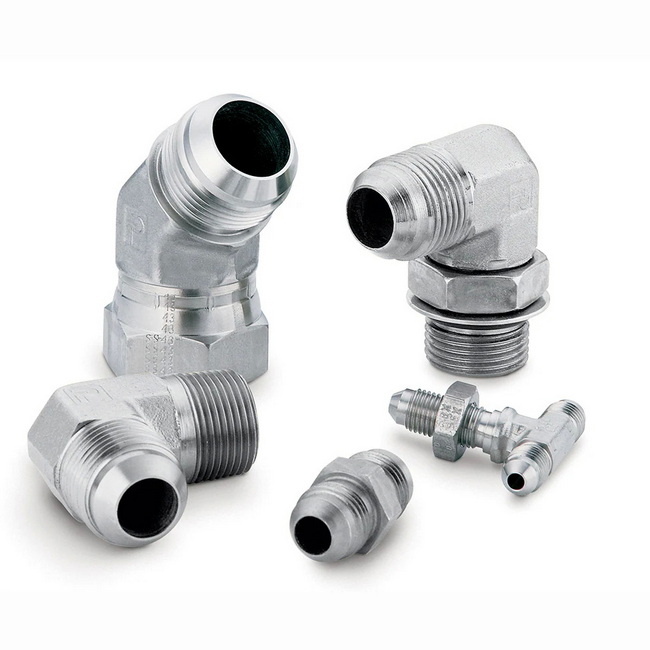

Технология JIC доступна в широком диапазоне семейств разъемов для крепления шлангов, трубок, адаптеров и защитных торцевых затворов.
Основные типы включают в себя:
- Шланговые фитинги JIC
Они соединяют гидравлические шланги с другими компонентами с помощью развальцовки под углом 37° и часто обжимаются или могут использоваться повторно в зависимости от потребностей в техническом обслуживании.
- Концы гидравлических шлангов JIC (обжимные и многоразовые)
- Обжимные фитинги обеспечивают прочное и надежное соединение шлангов при производстве и сборке OEM.
- Многоразовые фитинги JIC позволяют заменять шланги на месте без специального обжимного оборудования, что удобно при обслуживании в полевых условиях.
- Колпачки и заглушки JIC
Резьбовые колпачки защищают охватываемые концы, а заглушки защищают охватывающие концы или временно замыкают контуры, ограничивая загрязнение и потерю жидкости во время эксплуатации.
- JIC-адаптеры
Переходники JIC-JIC и межстандартные адаптеры, такие как JIC-NPT, JIC-BSP и JIC-ORFS, используются для интеграции компонентов, созданных в соответствии с различными региональными стандартами или устаревшими системами.
Для удобства пользователей в этот раздел можно вставить простую наглядную диаграмму, обобщающую эти типы и типичные случаи их использования.
Благодаря своей надежности и номинальному давлению фитинги JIC используются в сельском хозяйстве, строительстве, горнодобывающей промышленности, транспорте и морских гидравлических системах.
Типичные приложения включают в себя:
- Сельскохозяйственная техника: Тракторы, комбайны и навесное оборудование используют соединения JIC в рулевой, подъемной и тормозной гидравлике.
- Строительная и тяжелая техника: экскаваторы, погрузчики, бульдозеры и краны полагаются на JIC для подключения цилиндров, насосов и двигателей.
- Горнодобывающая промышленность, нефть и газ: в буровых системах, буровых насосах и оборудовании для гидроразрыва пласта используется JIC для контуров жидкости под высоким давлением.
- Промышленные производственные линии: прессы, машины для литья под давлением и автоматизированные линии используют фитинги JIC для компактных и удобных в эксплуатации гидравлических коллекторов.
- Грузовые автомобили и коммерческий транспорт: маслопроводы, работающие при высоких температурах и высоком давлении, а также вспомогательная гидравлика часто используют разъемы JIC.
- Морское и морское оборудование: фитинги JIC из нержавеющей стали используются в судовой гидравлике, а также портовом или платформенном оборудовании, где коррозионная стойкость имеет решающее значение.
Здесь блок-схема, показывающая, как компоненты, подключенные к JIC, взаимодействуют в типичной гидравлической системе (насос → клапан → цилиндр → возвратная линия), может обеспечить четкий визуальный обзор.
Чтобы помочь инженерам избежать неправильного применения, важно понимать, чем JIC отличается от других распространенных стандартов гидравлических фитингов.
Тип фитинга | Принцип уплотнения | Типичный угол раструба/посадочного места | Стиль резьбы | Пригодность к давлению | Типичные применения |
JIC | Металл-металл на развальцовочном конусе 37° | Рассвет 37° | UNF прямая резьба | Гидравлическое давление от среднего до высокого | Промышленная гидравлика, мобильное оборудование, производные для аэрокосмической отрасли |
Раструб SAE 45° | Металл-металл с раструбом 45° | раструб 45° | Обычно ФНФ | Низкое и среднее давление | Автомобильная промышленность, холодильное оборудование, легкая промышленность |
НПТ/НПТФ | Натяг резьбы с герметиком | Коническая резьба | Конус NPT/NPTF | Варьируется; склонен к раздражению | Недорогая сантехника, устаревшие гидравлические контуры |
ORFS (уплотнительное кольцо торцевого уплотнения) | Эластомерное уплотнительное кольцо на плоской поверхности | Плоская поверхность 0° с уплотнительным кольцом | Прямые резьбы | От высокого до очень высокого давления | Гидравлика для тяжелых условий эксплуатации и высокой вибрации |
Фитинги с развальцовкой JIC и SAE не являются взаимозаменяемыми, поскольку углы их седла различаются (37° и 45°), и их смешивание может привести к несоосности, плохому контакту, а также утечкам или сбоям. Аналогичным образом, сочетание JIC с фитингами с конической резьбой без соответствующих адаптеров увеличивает риск перекоса резьбы, недостаточного зацепления и небезопасной сборки.
Для облегчения визуального понимания рядом с этой таблицей можно вставить небольшую диаграмму сравнения углов, показывающую профили раструбов 37° и 45°.
Когда фитинг JIC с наружной и внутренней резьбой затягивается, два конуса 37° сначала соприкасаются, а затем микроскопически деформируются под действием крутящего момента, создавая равномерное уплотнение металл-металл. Поскольку уплотнение происходит на раструбе, а не на резьбе, повреждение или загрязнение резьбы оказывают меньшее прямое влияние на целостность уплотнения, хотя для правильного выравнивания и передачи нагрузки по-прежнему требуется хорошее состояние резьбы.
В эксплуатации:
1. Давление в системе прижимает жидкость к поверхностям раструба, увеличивая контактное давление на границе раздела конус-конус.
2. Вибрация и циклическое давление поглощаются наклонным металлическим интерфейсом и эластичностью трубки или шланга.
3. Правильно поддерживаемые трубопроводы и правильный момент затяжки помогают поддерживать долговременное уплотнение без частой повторной затяжки.
Этот механизм делает JIC надежным и предсказуемым вариантом для проектировщиков, которым нужна повторяемая производительность с управляемыми процедурами сборки.
Многие проблемы с утечками связаны с неправильной сборкой, а не с дефектами продукта, поэтому четкий и повторяемый процесс установки имеет решающее значение.
Рекомендуемые этапы сборки фитингов JIC 37°:
1. Осмотрите компоненты
- Подтвердите тип и размер резьбы; убедитесь, что оба конца имеют угол 37° JIC, а не SAE 45° или другой стандарт.
- Проверьте конусы на наличие царапин, вмятин или загрязнений, которые могут нарушить герметичность соединения «металл-металл».
2. Подготовьте уплотняемые поверхности.
- Очистите резьбу и седла конуса безворсовой тканью; избегайте абразивных инструментов.
- Слегка смажьте резьбу и конус совместимой гидравлической жидкостью или легким маслом, чтобы уменьшить истирание.
3. Выровняйте и затяните вручную.
- Соедините сопрягаемые детали по одной линии; избегайте боковой загрузки потоков.
- Поворачивайте гайку или охватывающий фитинг вручную до тех пор, пока конусы не соприкоснутся и не почувствуется сопротивление.
4. Затяните согласно спецификации.
- Используйте два гаечных ключа: один для удержания корпуса, другой для поворота гайки, чтобы трубка или шланг не перекручивались.
- Следуйте значениям крутящего момента производителя или рекомендациям «лыски от сопротивления рывку» (FFWR), которые указывают, сколько лысок необходимо повернуть после первого сопротивления.
5. Проверьте наличие утечек
- Постепенно повышайте давление в системе и проверьте, нет ли подтеков на границе раздела конусов.
- В случае утечки слегка затянуть в допустимых пределах; если утечка сохраняется, разберите и проверьте на наличие повреждений.
Простая таблица зависимости крутящего момента от размера или диаграмма FFWR, встроенная сюда, значительно улучшит работу технических специалистов по техническому обслуживанию.
Даже высококачественные фитинги JIC могут дать течь или выйти из строя при неправильном использовании, чрезмерной затяжке или сочетании с несовместимыми компонентами.
Типичные проблемы включают в себя:
- Чрезмерная затяжка: чрезмерный крутящий момент может привести к истиранию поверхностей конуса, искажению раструба и образованию микротрещин, которые приводят к утечкам.
- Недостаточная затяжка: недостаточный крутящий момент препятствует полному контакту конуса, оставляя узкую линию уплотнения, уязвимую для скачков давления.
- Несоосность и боковая нагрузка: изгибающая сила в точке соединения может концентрировать напряжение на одной стороне конуса, ускоряя износ.
- Повреждение или загрязнение седла: застрявшие частицы или следы механической обработки действуют как пути утечки и могут ухудшаться при циклическом изменении давления.
- Смешивание стандартов: Попытка соединить JIC с SAE 45° или другими типами раструбов без переходника обычно приводит к плохой герметизации, и ее следует избегать.
Внедрение четких процедур установки, обучения и периодических проверок значительно продлевает срок службы систем на базе JIC, особенно в мобильном оборудовании с высокой вибрацией и в тяжелой промышленности.
Выбор правильного материала JIC имеет важное значение для соответствия давлению в системе, химическому составу жидкости и воздействию окружающей среды.
Распространенные варианты материалов включают в себя:
- Углеродистая сталь: стандартный выбор для промышленной и мобильной гидравлики, где риск коррозии умеренный; часто оцинкованы для повышения долговечности.
- Нержавеющая сталь: предпочтительна для морской, морской, пищевой и химической промышленности, где стойкость к коррозии имеет решающее значение.
- Латунь: используется в системах с низким давлением или в специализированных жидкостных системах, где необходимы хорошая обрабатываемость и умеренная коррозионная стойкость.
В агрессивных средах использование фитингов JIC из нержавеющей стали с совместимыми трубками из нержавеющей стали и правильной защитной прокладкой (хомуты, втулки, крышки) помогает предотвратить образование язв и заедание резьбы с течением времени.
Для инженеров и покупателей структурированный контрольный список выбора повышает как безопасность, так и стоимость жизненного цикла.
При выборе фитингов JIC учитывайте:
1. Рабочее давление и коэффициент запаса прочности
- Убедитесь, что выбранная комбинация фитинга и шланга или трубки соответствует максимальному давлению в системе или превышает его с соответствующим запасом прочности.
2. Тип и температура жидкости
- Проверьте совместимость материала с гидравлическим маслом, синтетическими жидкостями или специальными средами и подтвердите температурные пределы как для фитинговых, так и для уплотнительных поверхностей.
3. Тип подключения
- Решите, нужны ли для компоновки концы шлангов, трубные фитинги, переходники или перегородочные соединения.
4. Стандартная совместимость
- Сопоставьте все существующие порты и компоненты (NPT, BSP, ORFS, метрические) и используйте адаптеры JIC, где это необходимо, вместо того, чтобы заставлять несовпадающие детали.
5. Удобство обслуживания
- В условиях выездного обслуживания отдавайте предпочтение конфигурациям, обеспечивающим легкий доступ и свободное пространство для завинчивания во избежание случайного превышения крутящего момента.
Добавление блок-схемы принятия решения («Нужно ли подсоединить шланг к клапану?» → «Какое давление?» → «Какое семейство JIC?») поможет пользователям визуально пройти процесс выбора.
Фитинги JIC часто являются лучшим выбором для промышленной и мобильной гидравлики среднего и высокого давления, где необходимы надежные, пригодные для повторного обслуживания соединения. Они сочетают в себе стоимость, доступность и производительность и особенно привлекательны в системах, требующих частого обслуживания или модернизации.
Однако другие стандарты могут быть более подходящими, если:
- Очень высокое давление или сильная вибрация делают фитинги с торцовым уплотнением или уплотнительным кольцом (например, ORFS) более безопасным вариантом.
- Ограничения по пространству отдают предпочтение компактным запатентованным системам разъемов или интерфейсам, монтируемым на коллекторе.
- Строгие требования к нулевым утечкам в некоторых отраслях требуют использования уплотнительных колец или сварных соединений, а не только соединений «металл-металл».
Краткое графическое изображение матрицы применения, показывающее «Наиболее подходящее / приемлемое / нерекомендованное» в зависимости от типа фитинга и диапазона давления, может помочь в быстром выборе конструкции.
Выбор правильных фитингов JIC, материалов шлангов и адаптеров имеет решающее значение для создания безопасных, надежных и эффективных гидравлических систем, особенно при работе под высоким давлением или в суровых условиях. Чтобы снизить риск утечек, продлить срок службы компонентов и упростить техническое обслуживание, сотрудничайте с производителем, ориентированным на инженерные разработки, который разбирается как в технологиях фитингов, так и в технологиях гибких шлангов.
Если ваше оборудование включает в себя линии высокого давления, шланги LayFlat из ТПУ или сложные многостандартные сборки, свяжитесь с нашей командой инженеров, чтобы просмотреть ваши спецификации, порекомендовать соответствующие конфигурации JIC и оказать вам поддержку от проектирования до производства. Свяжитесь с нами сегодня, чтобы запросить техническую консультацию или индивидуальное предложение на фитинги JIC и совместимые шланговые сборки, адаптированные к вашему применению.
Свяжитесь с нами, чтобы получить больше информации!
JIC означает Объединенный отраслевой совет, что означает семейство гидравлических фитингов с развальцовкой 37°, стандартизированных по SAE J514. Это обозначение обозначает фитинги, в которых используется конусное уплотнение металл-металл под углом 37° с прямой резьбой UNF.
Нет, фитинги с развальцовкой JIC и SAE не рекомендуется заменять местами, поскольку в них используются разные углы развальцовки (37° и 45°). Несоответствие препятствует правильной посадке и со временем может привести к утечкам, повреждению резьбы или даже выходу фитинга из строя.
Как правило, фитинги JIC уплотняются на металлическом конусе, а не на резьбе, поэтому герметик для резьбы или лента не требуются и могут даже мешать при неправильном использовании. Подходящий герметик для резьбы может потребоваться только для адаптеров с конической резьбой, используемых в сочетании с JIC, таких как порты NPT.
Фитинги JIC можно собирать повторно несколько раз, если конусы и резьба остаются неповрежденными и затянуты в рекомендуемом диапазоне моментов затяжки. Однако любой фитинг с потертостями, видимыми трещинами или глубокими царапинами на седле следует заменить, а не использовать повторно.
Чтобы определить фитинг JIC, обратите внимание на седло с раструбом 37°, прямую резьбу UNF и совпадающую геометрию охватываемого и охватывающего конуса. Многие производители также отмечают номера деталей или стандартные обозначения на шестигранных лысках, которые можно сверить с данными каталога для подтверждения.
