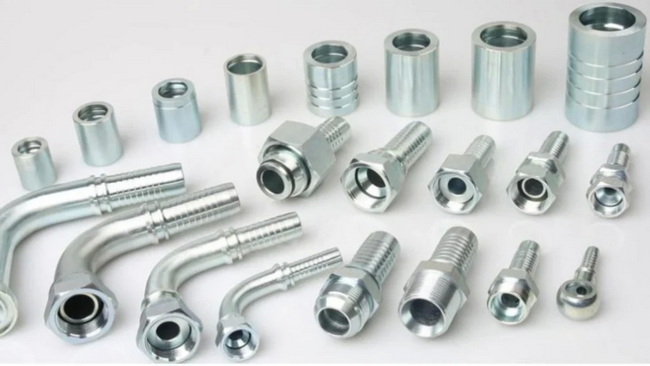

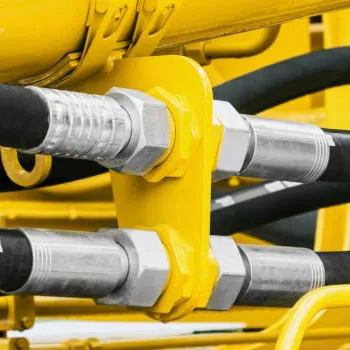

Обжимной наконечник для шланга является важнейшим компонентом безопасности в гидравлических системах и системах перекачки жидкостей, поскольку он создает надежное, герметичное соединение между шлангом и фитингом под давлением. Понимание того, как работают муфты для шлангов , как их выбирать и правильно устанавливать, напрямую влияет на производительность, срок службы и безопасность всей вашей системы.

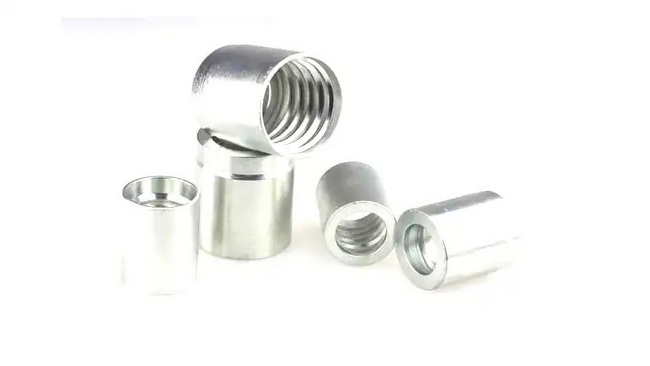

Обжимной наконечник для шланга представляет собой короткую металлическую втулку, обжатую или обжатую на внешней оболочке шланга для механического соединения с ниппелем фитинга и создания герметичного уплотнения. В большинстве гидравлических и промышленных сборок манжета является частью соединения, состоящего из двух частей (манжета плюс вставка) или цельного обжимного фитинга, который постоянно крепится с помощью обжимной машины.
Манжета захватывает армирование шланга, предотвращая его прорыв при высоком давлении.
Он действует как погодное уплотнение, защищая открытую арматуру от коррозии, истирания и усталости.
В системах шлангов из термопластика и ПТФЭ специально разработанные втулки обеспечивают совместимость с конструкцией шланга и условиями работы.
Наконечники делают гораздо больше, чем просто удерживают шланг на месте; они разработаны для поддержания целостности системы в течение тысяч циклов давления.
- Герметизация без утечек: правильно обжатые наконечники равномерно сжимают шланг вокруг зубцов ниппеля, сводя к минимуму микрозазоры, через которые может вытечь жидкость.
- Механическое удержание: за счет закрепления в армировании шланга (стальная проволока, текстильная оплетка или армирование из термопластика) наконечники предотвращают смещение шланга под воздействием пульсирующего давления или вибрации.
- Защита от внешних повреждений: обжимные кольца из стали или нержавеющей стали с покрытием защищают обрезанный конец шланга от влаги, химикатов и физического воздействия в суровых условиях.
- Повышенная безопасность и соответствие требованиям: правильно выбранные и установленные наконечники помогают системам соответствовать стандартам OEM и отраслевым стандартам, снижая риск катастрофического выхода из строя шланга.
Выбор правильного материала имеет важное значение для достижения баланса между допустимым давлением, коррозионной стойкостью, стоимостью и весом.
Стальные втулки (часто углеродистая сталь) являются доминирующим выбором в гидравлических системах высокого давления.
- Преимущества: высокая прочность, отличная усталостная долговечность, хорошая износостойкость и экономичность для большинства промышленных систем.
- Типичные области применения: строительная техника, горнодобывающее оборудование, тяжелое промышленное оборудование и мобильная гидравлика со спиральными или плетеными шлангами.
Часто оцинкованные (желтые, черные или трехвалентные) для повышения коррозионной стойкости на открытом воздухе или в умеренно агрессивных средах.
Обжимные кольца из нержавеющей стали используются там, где стойкость к коррозии и чистота имеют решающее значение.
- Преимущества: Отличная устойчивость к влаге, соляному туману, химикатам и высоким температурам; идеально подходит там, где требуется гигиена или длительный срок службы.
- Типичные применения: морские системы, химическая обработка, продукты питания и напитки, фармацевтическое производство и морская гидравлика.
Латунные наконечники подходят для некоррозионных применений при низком давлении.
- Преимущества: простота обработки, хорошая герметизация в легких системах и умеренная коррозионная стойкость в чистых средах.
- Типичные области применения: легкие гидравлические системы, пневматические линии, контуры охлаждающей жидкости, промышленный воздух и вода низкого давления.
В некоторых специализированных системах используются алюминиевые, пластиковые или композитные наконечники для снижения веса, соблюдения неметаллических требований или обеспечения особой химической совместимости.
Используется в чувствительных электронных, фармацевтических или пищевых приложениях, где требуются неискрящие или незагрязняющие компоненты.
Наконечники обычно подбираются к шлангам определенной конструкции, например к шлангам с проволочной оплеткой, спиральным шлангам, шлангам из термопластика или ПТФЭ. Выбор правильного типа гарантирует правильное врезание в арматуру и безопасную работу при номинальном давлении.
Семья Ферруле | Типичный стандарт шланга | Уровень давления в системе | Типичный вариант использования |
00110 / 00100 | SAE 100R1AT, EN 853 1SN, 1SC плетеный | Среднее давление | Общепромышленная и мобильная гидравлика |
00210 / 00200 | SAE 100R2AT, EN 853 2SN, плетеный | Средне-высокое давление | Тяжелое оборудование, контуры с высоким расходом |
00018 | Термопласт SAE 100R7/R8 | Низкое и среднее давление | Шланговые системы из термопластика и ТПУ |
00400 | 4СП, 4Ш, спираль R12 | Высокое давление | Высокоимпульсная, сверхмощная гидравлика |
00605/00621 | SAE 100R13, спираль R15 | Сверхвысокое давление | Экстремальные условия, строительство, горнодобывающая промышленность |
00TF0 | SAE 100R14 ПТФЭ | Устойчивый к коррозии сервис | Химические, пищевые, высокотемпературные |
Наконечники также предлагаются в виде цельных и двухкомпонентных систем.
- Двухкомпонентный: отдельные наконечник и вставка; обеспечивает гибкость и часто используется на сборочных линиях на месте или на производственных линиях OEM.
- Цельный: наконечник и ниппель постоянно скреплены на заводе; упрощает инвентаризацию и снижает риск ошибок при сборке.
Правильный выбор наконечника требует учета как состояния системы, так и конструкции шланга.
Определите стандарт шланга: плетеный (R1AT, R2AT), спиральный (4SP, 4SH, R12, R13, R15), термопластичный (R7, R8, ТПУ) или ПТФЭ (R14).
Выберите серию наконечников, специально разработанную для данной конструкции шланга, чтобы обеспечить правильное врезание в арматуру и ее надежную фиксацию.
Сравните максимальное рабочее давление шланга и наконечника; вся сборка должна соответствовать давлению в вашей системе или превышать его, включая скачки давления.
В системах с высокими импульсами или тяжелым режимом работы выбирайте муфты, протестированные со шлангом при требуемом цикле и импульсных характеристиках.
- Коррозия: используйте втулки из нержавеющей стали или стали с толстым покрытием в морских, химических, морских или промывных средах.
- Температура: убедитесь, что наконечник и покрытие могут выдерживать температуру жидкости и окружающей среды; нержавеющая и высококачественная сталь лучше работают при повышенных температурах.
- Совместимость со средами: для агрессивных химикатов или пищевых жидкостей используйте шланги из ПТФЭ или совместимые шланги с коррозионностойкими наконечниками.
Стальные втулки: лучший баланс прочности и стоимости для большинства гидравлических систем.
Обжимные кольца из нержавеющей стали: более высокие первоначальные затраты, но более низкие затраты в течение всего срока службы в агрессивных или критических с точки зрения гигиены средах.
Латунные втулки: экономичны для систем низкого давления и пневматических систем, но непригодны для гидравлики высокого давления.
Всегда следуйте таблицам соответствия между наконечником и шлангом, предоставленным производителем шланга или проверенными поставщиками, чтобы избежать проблем с недостаточным или чрезмерным обжатием или несовместимостью.
Смешение компонентов разных марок без проверки может ухудшить производительность и привести к аннулированию гарантии.
Точное измерение жизненно важно, чтобы избежать утечек, проскальзывания шланга или повреждения арматуры.
- Измерьте внешний диаметр шланга (НД).
Вставьте правильный ниппель или заусенец шланга там, где это необходимо, затем измерьте внешний диаметр шланга с установленным ниппелем, добавив зазор, рекомендованный производителем. Для точности используйте штангенциркуль, особенно на армированных или термопластичных шлангах.
- Измерьте внутренний диаметр наконечника (ID)
С помощью штангенциркуля измерьте внутренний диаметр наконечника и убедитесь, что его размер позволяет плотно прилегать к наружному диаметру шланга, не врезаясь в крышку. Внутренний диаметр должен обеспечивать надлежащее сжатие при обжатии, но не должен быть настолько свободным, чтобы не захватить арматуру.
- Измерьте внешний диаметр (НД) и длину наконечника.
Измерьте внешний диаметр, чтобы убедиться, что матрицы обжимной машины могут полностью и равномерно сжимать наконечник. Измерьте длину наконечника и убедитесь, что он покрывает достаточную часть армирования шланга, чтобы обеспечить надежное обжатие, не мешая соседним компонентам.
- Перекрестная проверка по спецификациям.
Перед заказом или обжимкой сравните все размеры с таблицами производителей наконечников и шлангов.
Правильная установка гарантирует, что наконечник обеспечит полную герметичность и удерживающую способность.
Отрежьте шланг под прямым углом, используя вращающийся нож или подходящее режущее оборудование, чтобы концы не были изогнутыми или потертыми.
Очистите отверстие шланга и крышку, чтобы удалить мусор, резиновую пыль или масло, которые могут повлиять на уплотнение.
- Выберите правильный наконечник и вставьте его.
Подтвердите тип, размер и давление шланга, затем выберите рекомендованную производителем комбинацию наконечника и вставки.
- Наденьте наконечник на шланг.
Поместите наконечник на конец шланга, соблюдая правильную ориентацию, и убедитесь, что он полностью охватывает область, которая будет обжиматься.
- Вставьте штуцер (ниппель)
Вставьте фитинг в отверстие шланга до тех пор, пока он не достигнет расчетной глубины, проверяя, чтобы армирование было правильно расположено под наконечником.
- Поместите сборку в обжимную машину.
Установите обжимные матрицы в соответствии с указанным диаметром обжима для данной комбинации шланг-манжета-фитинг. Выровняйте наконечник по центру матрицы, чтобы избежать неравномерного сжатия или деформации.
- Обжимаем и проверяем
Активируйте цикл обжима и позвольте машине достичь заданного диаметра обжима. Измерьте диаметр обжима в нескольких точках вокруг наконечника, чтобы убедиться, что он находится в пределах указанного диапазона допуска, затем визуально проверьте наличие плоских, ровных обжимных лент без трещин, выпуклостей или оголенного усиления.
Даже высококачественная втулка выйдет из строя, если ее неправильно использовать или установить.
- Избегайте чрезмерного затягивания или обжатия: чрезмерное сжатие может разрушить армирование шланга, уменьшить поток и создать точки напряжения, которые приведут к преждевременному выходу из строя.
- Не обжимайте слишком сильно: недостаточное сжатие может привести к срыву шланга под давлением или к утечке в месте соединения.
- Избегайте жесткой установки: удары молотком или сдавливание компонентов вместе могут деформировать наконечник или фитинг и поставить под угрозу уплотнительные поверхности.
- Ограниченный срок службы: муфты и шланги в сборе имеют ограниченный срок службы; длительное использование в суровых условиях увеличивает риск усталости и утечек.
- Регулярно проверяйте: проверяйте шланг на предмет коррозии, деформации, трещин, утечек или смещения относительно наконечника, особенно в системах с высокой вибрацией.
Для шлангов LayFlat из ТПУ и термопластичных шлангов при выборе наконечника необходимо учитывать уникальное механическое поведение этих материалов.
Шланги из термопластика и ТПУ могут расширяться и сжиматься сильнее при изменении давления и температуры, чем традиционные резиновые шланги, поэтому наконечники должны сохранять сцепление, не врезаясь в более мягкую оболочку.
Наконечники, предназначенные для термопластических шлангов R7/R8 (например, серии 00018), предназначены для равномерного распределения напряжения по стенке шланга для надежного удержания.
При использовании гибких шлангов с плоской поверхностью (например, в ирригации, водоотливе в горнодобывающей промышленности, временной перекачке жидкости) манжеты должны быть соединены с фитингами, а настройки обжима проверены на возможность перехода шланга от плоского к круглому состоянию под давлением.
Поскольку шланги LayFlat из ТПУ часто используются в длительных циклах развертывания и извлечения, особое внимание уделяется усталостной стойкости и защите поверхности наконечника, чтобы предотвратить повреждение покрытия и коррозию с течением времени.
Последовательное техническое обслуживание продлевает срок службы шлангов и сводит к минимуму незапланированные простои.
Запланируйте регулярные проверки на наличие признаков утечек, вздутий на крышке шланга возле манжеты, а также ржавчины и язв на поверхности манжеты.
Немедленно замените узлы, если между наконечником и шлангом наблюдается видимое движение или если обжимные ленты треснуты или деформированы.
В средах с высоким уровнем загрязнения регулярно очищайте область наконечника, чтобы предотвратить скопление химикатов, абразивной пыли или влаги, которые могут ускорить коррозию.
Ведите записи даты установки, рабочего давления и результатов проверок, чтобы уточнить интервалы замены и повысить надежность системы.
Шланговые наконечники встречаются практически во всех секторах гидроэнергетики и перекачивания жидкостей.
- Гидравлические системы: насосы, двигатели, цилиндры и клапаны в строительстве, сельском хозяйстве, горнодобывающей промышленности, производстве и мобильном оборудовании.
- Обращение с промышленными жидкостями: линии перекачки воды, масла, химикатов и шлама на заводах и перерабатывающих предприятиях.
- Автомобильная и аэрокосмическая промышленность: топливные, тормозные и смазочные линии высокого давления, требующие компактных и высоконадежных соединений.
- Пищевая промышленность, напитки и фармацевтика: в сочетании со шлангами из нержавеющей стали и ПТФЭ втулки обеспечивают гигиеничность и возможность очистки шланговых узлов.
В шланговых системах LayFlat из ТПУ муфты особенно ценны для временных или мобильных установок, где быстрое развертывание и извлечение требуют прочных, но легких шлангов в сборе.
Выбор и установка подходящего шлангового наконечника имеет важное значение для безопасности системы, бесперебойной работы и общей стоимости владения, особенно когда вы работаете с современными шлангами из ТПУ и термопластичными шлангами в сборе. Если вы планируете новый проект по перекачке гидравлических жидкостей или жидкостей, модернизацию традиционных резиновых шлангов или оптимизацию существующей системы шлангов LayFlat из ТПУ, сейчас идеальное время для консультации с инженерно-техническим производителем, который понимает конструкцию шлангов, геометрию наконечников и требования реального применения.
Свяжитесь с нашей командой экспертов сегодня, чтобы обсудить ваше рабочее давление, среду и среду установки, а также получить индивидуальные рекомендации по наконечникам шлангов, параметрам обжима и комплектным шлангам LayFlat из ТПУ. Благодаря рекомендациям для конкретных приложений, поддержке прототипов и долгосрочным испытаниям на надежность вы сможете создавать более безопасные и эффективные системы перекачки жидкости, готовые к самым тяжелым условиям эксплуатации.
Свяжитесь с нами, чтобы получить дополнительную информацию!
Обжимной наконечник механически фиксирует шланг на фитинге и обеспечивает герметичное уплотнение, сжимая армирование шланга вокруг ниппеля фитинга под контролируемым обжатием. Это надежное соединение позволяет системе безопасно работать при номинальном давлении.
Большинство обжимных наконечников, используемых в гидравлических системах, предназначены для одноразового использования. Их повторное использование может привести к непредсказуемому удержанию и серьезному риску утечки или сдувания, поэтому всегда следует использовать новую втулку и подходящую обжимку.
Типичными признаками чрезмерного обжима являются разрушение армирования шланга, уменьшение внутреннего диаметра шланга, видимые трещины или деформация наконечника, а также диаметры обжима, выходящие за пределы указанного допуска при измерении штангенциркулем.
Обжимные кольца из нержавеющей стали или обжимные кольца, предназначенные для шлангов из ПТФЭ, предпочтительнее использовать в агрессивных средах или средах с критическими требованиями к гигиене. Они обеспечивают превосходную устойчивость к химикатам, влаге и высоким температурам по сравнению со стандартными наконечниками из углеродистой стали.
Системы шлангов и наконечников испытываются как единое целое. Смешение неутвержденных комбинаций может привести к неправильному обжатию, снижению номинального давления и потере сертификации или гарантии, что увеличивает риск утечек и отказов.
